RVB Tergnier-Amiens : Voie 2 (2017-2018)

[Bruno37]

suite du reportage de Gtr Lefèvre à Blangy-Tronville (80)

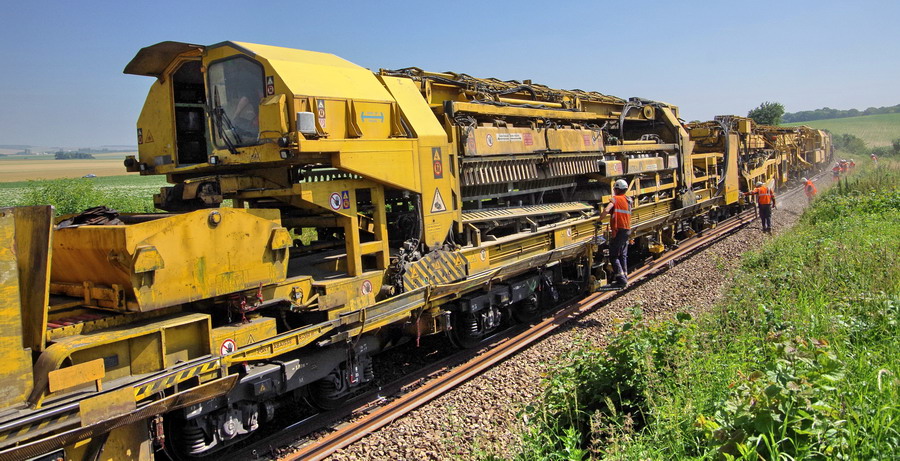

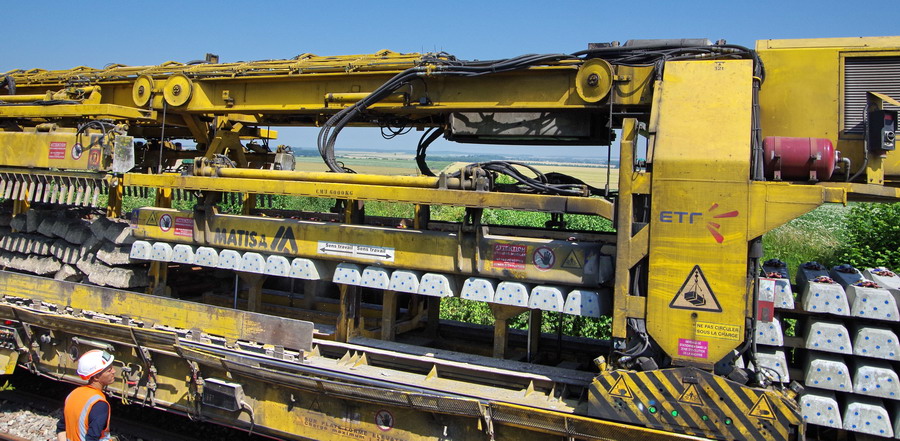

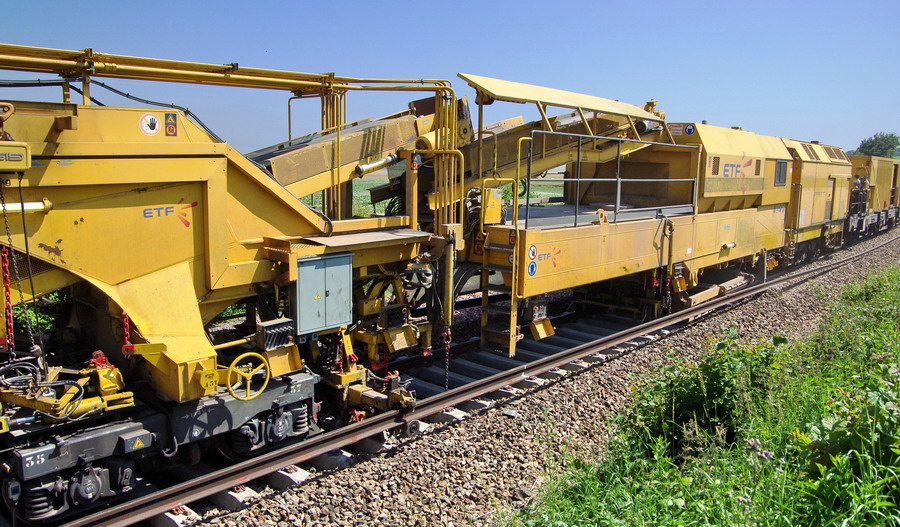

Train de pose P95 ETF 99 87 9 311 503-6 - ETF - "Addax avec le wagon 3 WTP - de transfert et pivotement des palettes de traverses conditionnées à Blangy-Tronville le 27-06-2018

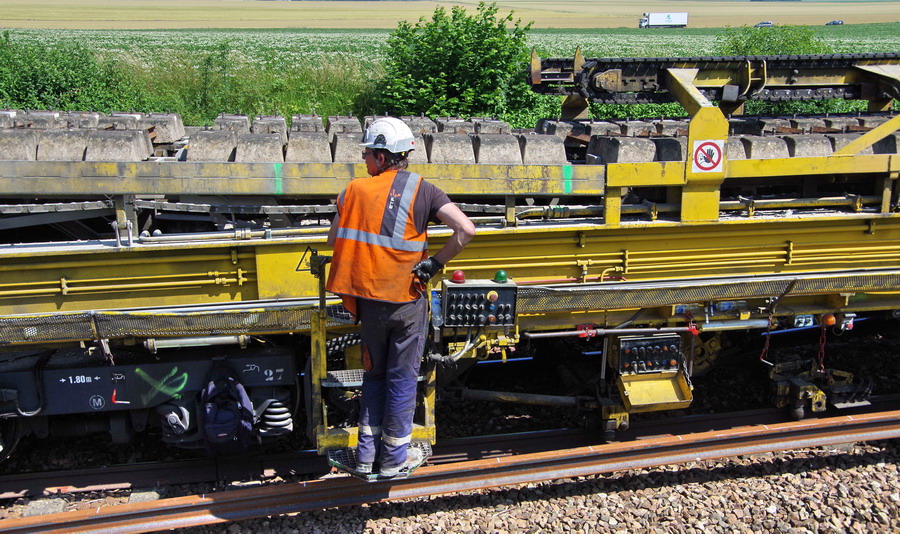

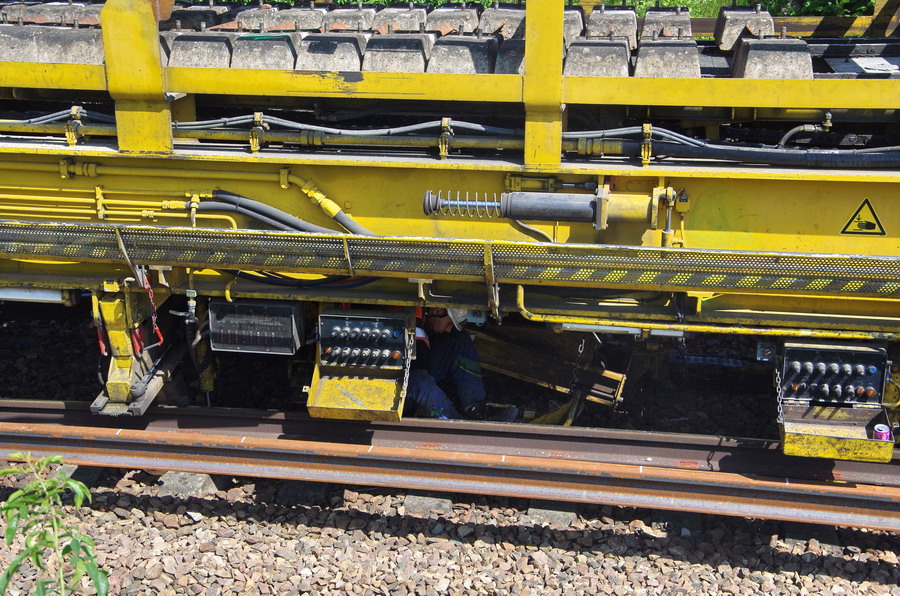

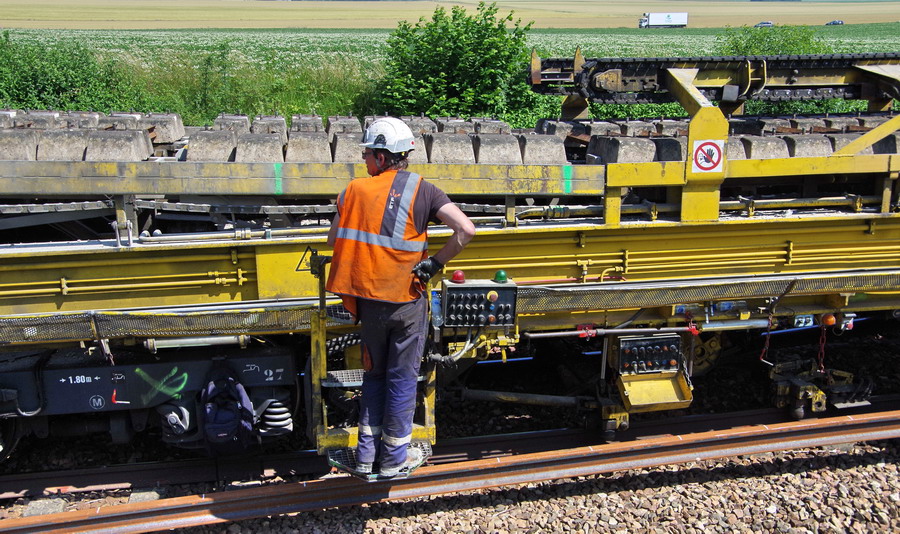

Train de pose P95 ETF 99 87 9 311 503-6 - ETF - "Addax avec le wagon 4 WM - de manutention et groupe de travail avec chaîne de dégarnissage, dépose et pose de traverses à Blangy-Tronville le 27-06-2018

Train de pose P95 ETF 99 87 9 311 503-6 - ETF - "Addax avec le wagon 4 WM - de manutention et groupe de travail avec chaîne de dégarnissage, dépose et pose de traverses à Blangy-Tronville le 27-06-2018

Train de pose P95 ETF 99 87 9 311 503-6 - ETF - "Addax avec le wagon 4 WM - de manutention et groupe de travail avec chaîne de dégarnissage, dépose et pose de traverses à Blangy-Tronville le 27-06-2018

[Bruno37]

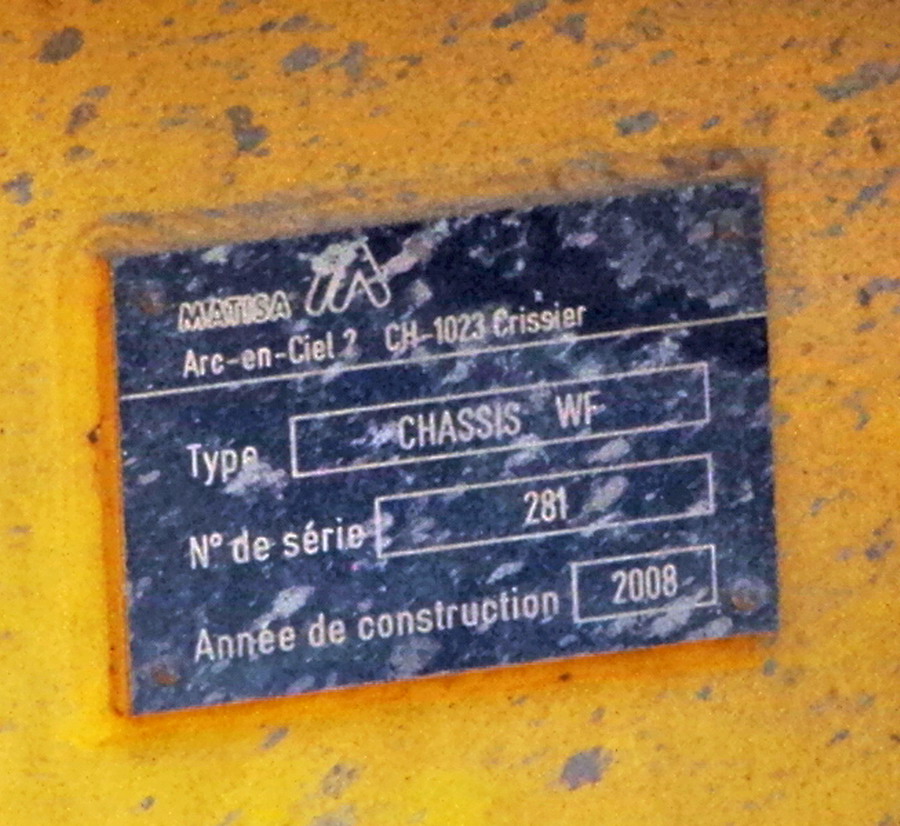

Train de pose P95 ETF 99 87 9 311 503-6 - ETF - "Addax avec le wagon 5 WF - force avec poutre : évacuation du ballast, enlèvement des anciens rails et pose de nouveaux longs rails soudés à Blangy-Tronville le 27-06-2018

Train de pose P95 ETF 99 87 9 311 503-6 - ETF - "Addax avec le wagon 4 WM - de manutention et groupe de travail avec chaîne de dégarnissage, dépose et pose de traverses à Blangy-Tronville le 27-06-2018

Train de pose P95 ETF 99 87 9 311 503-6 - ETF - "Addax avec le wagon 5 WF - force avec poutre : évacuation du ballast, enlèvement des anciens rails et pose de nouveaux longs rails soudés à Blangy-Tronville le 27-06-2018

Train de pose P95 ETF 99 87 9 311 503-6 - ETF - "Addax avec le wagon 4 WM - de manutention et groupe de travail avec chaîne de dégarnissage, dépose et pose de traverses à Blangy-Tronville le 27-06-2018

[Bruno37]

Train de pose P95 ETF 99 87 9 311 503-6 - ETF - "Addax avec le wagon 5 WF - force avec poutre : évacuation du ballast, enlèvement des anciens rails et pose de nouveaux longs rails soudés à Blangy-Tronville le 27-06-2018

[Bruno37]

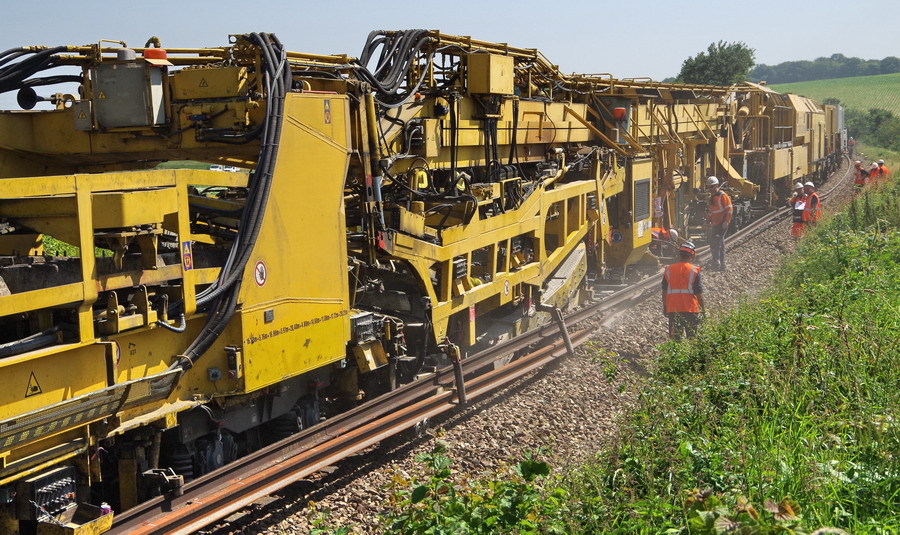

Voici la suite du reportage sur le Train de pose P95 ETF 99 87 9 311 503-6 - ETF - "Addax à Blangy-Tronville

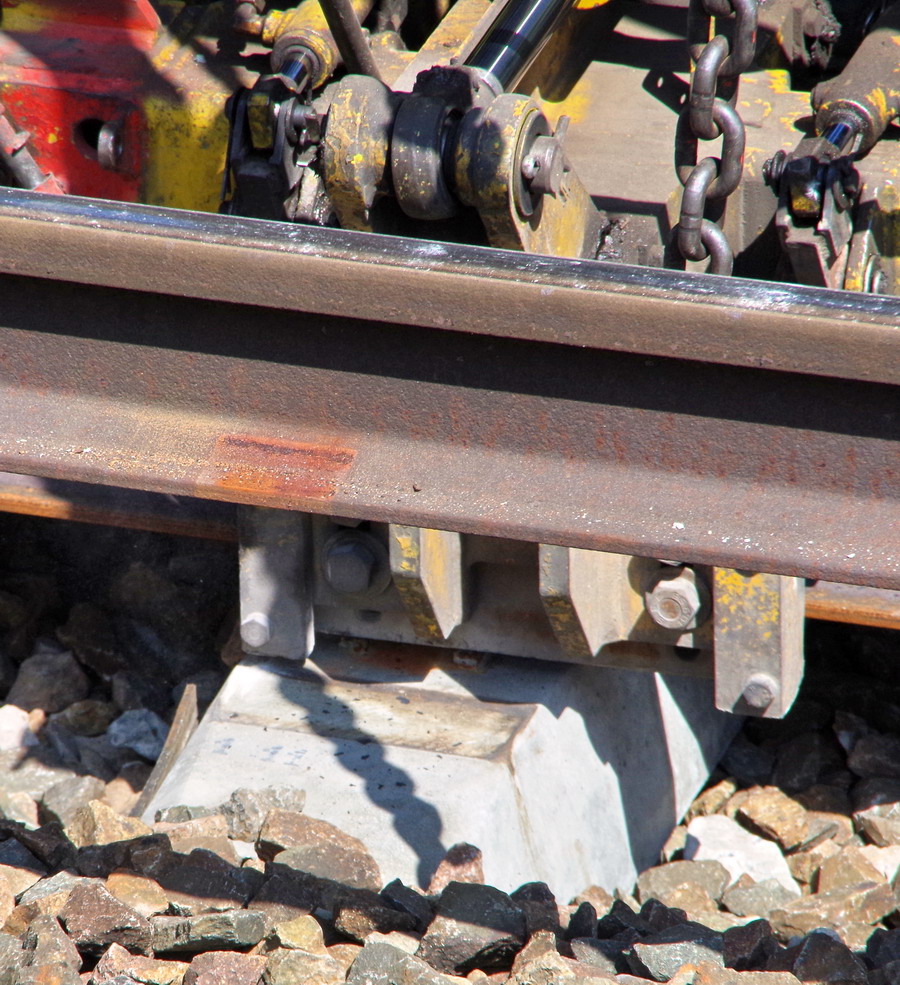

avec le wagon 5 WF - force avec poutre pour l'enlèvement des anciens rails et pose des nouvelles traverses béton monobloc
neuves et mise en place des LRS (longs rails soudés)

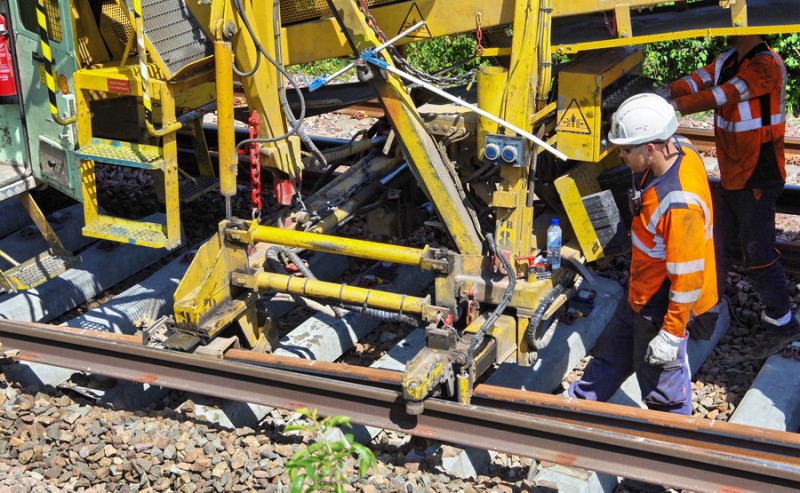

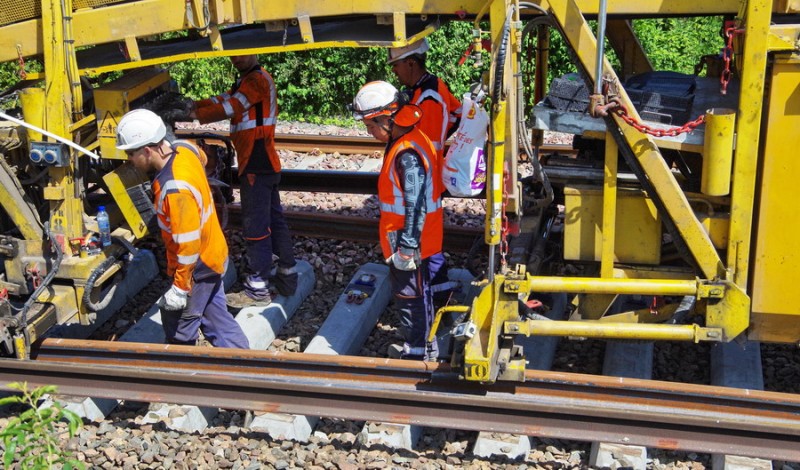

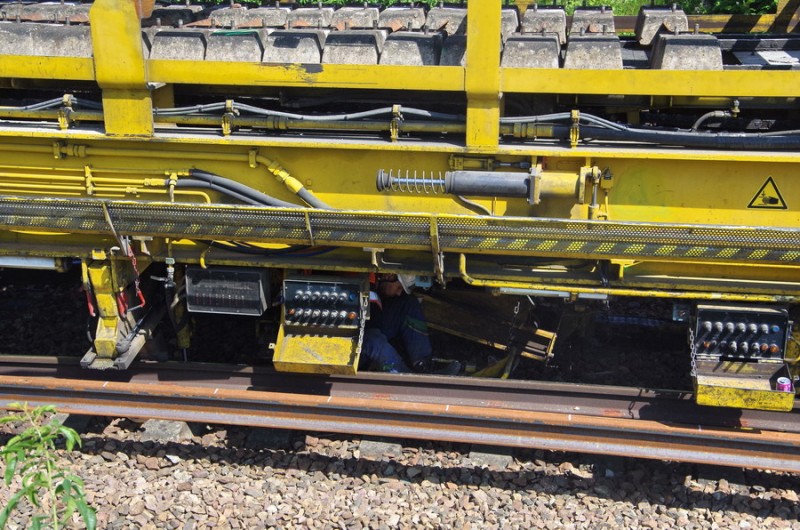

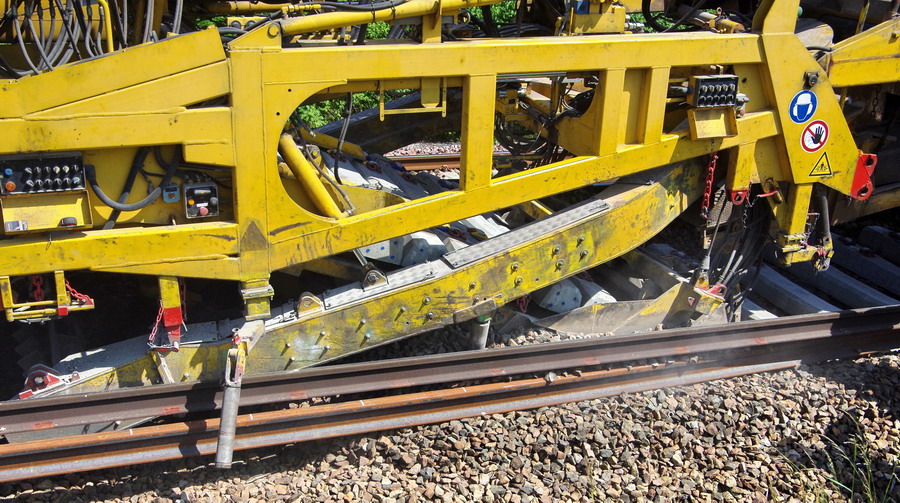

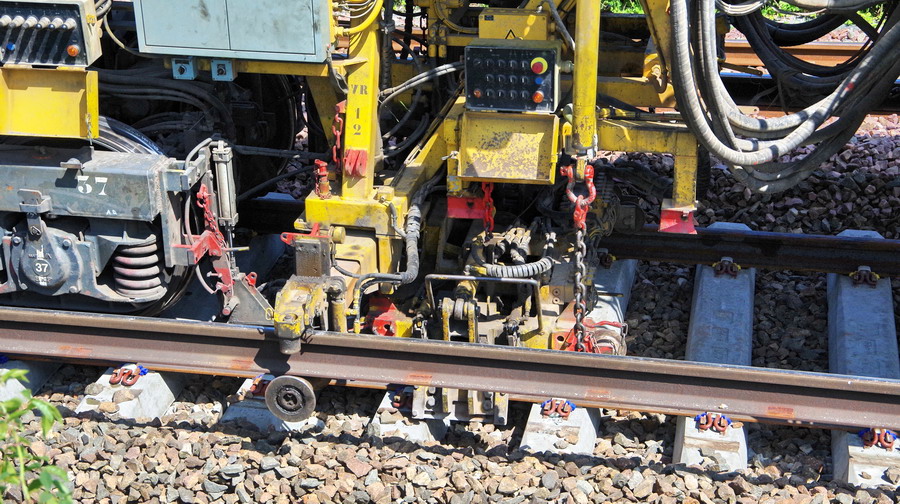

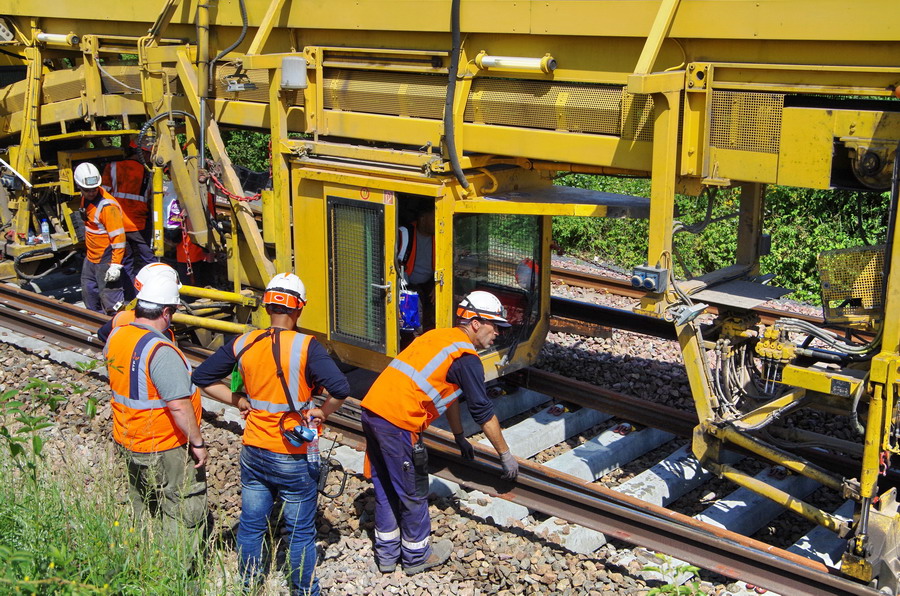

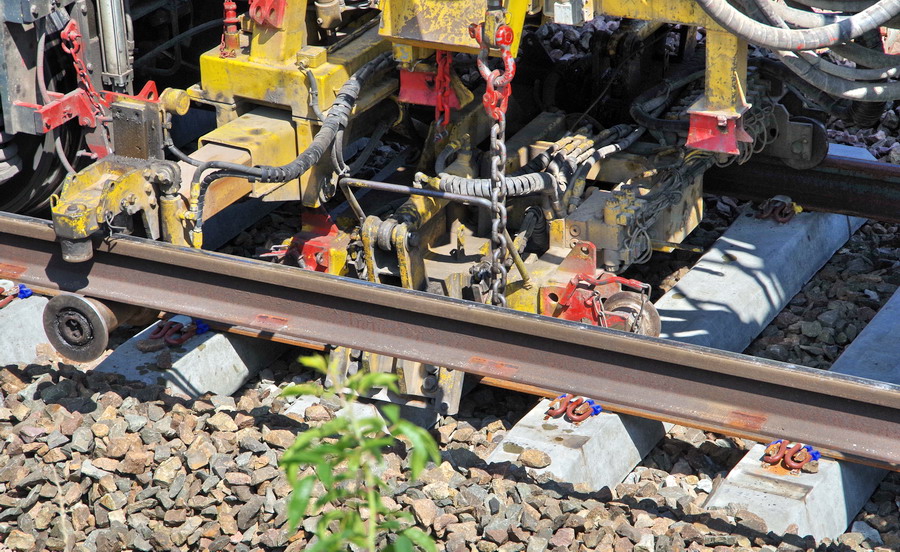

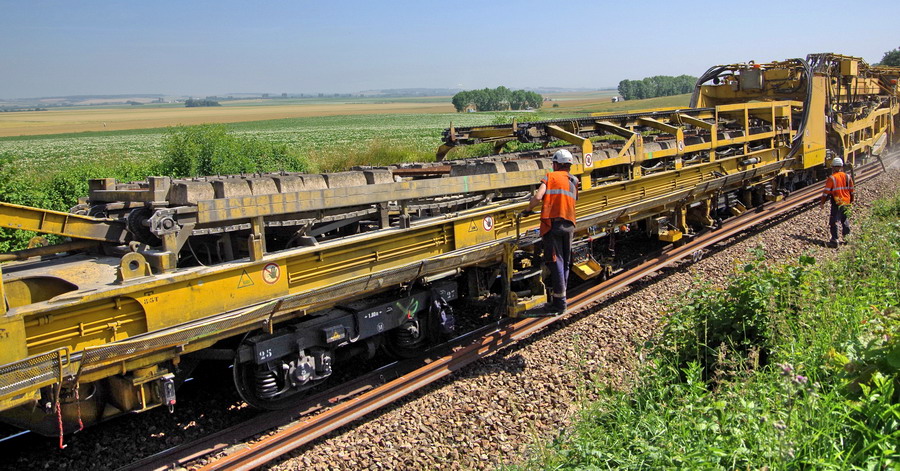

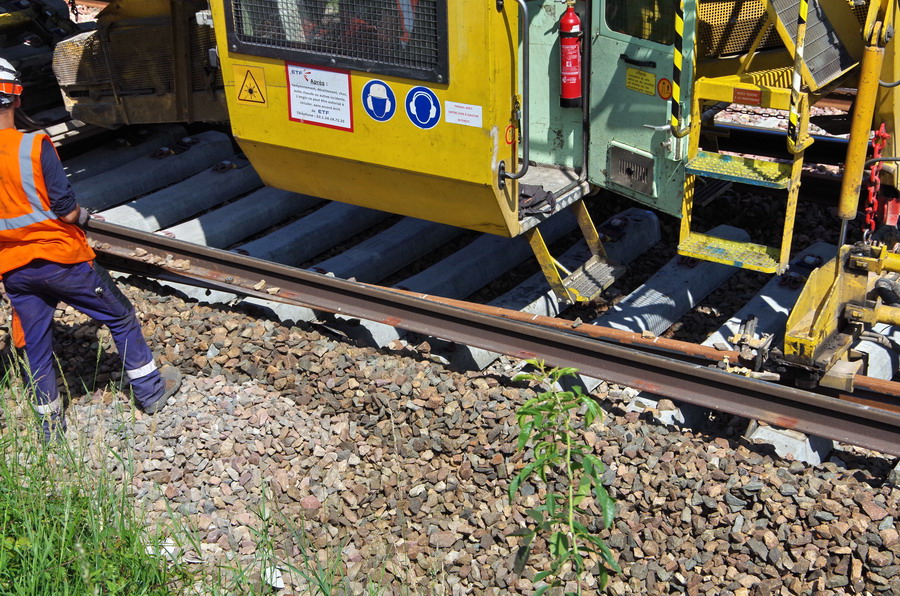

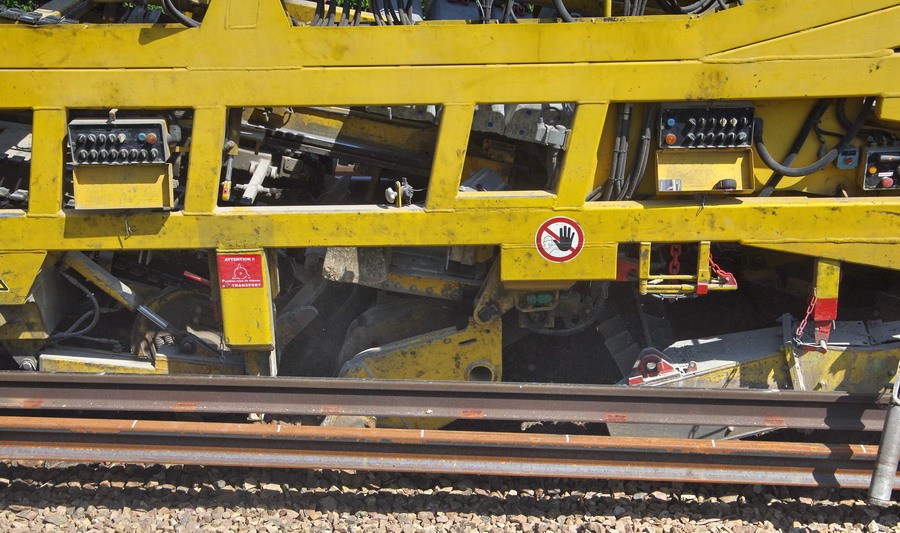

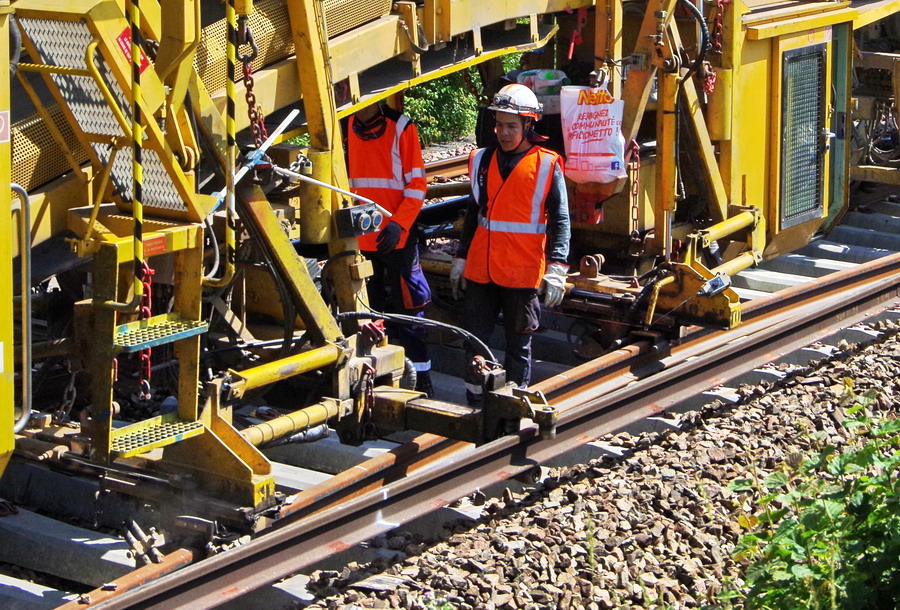

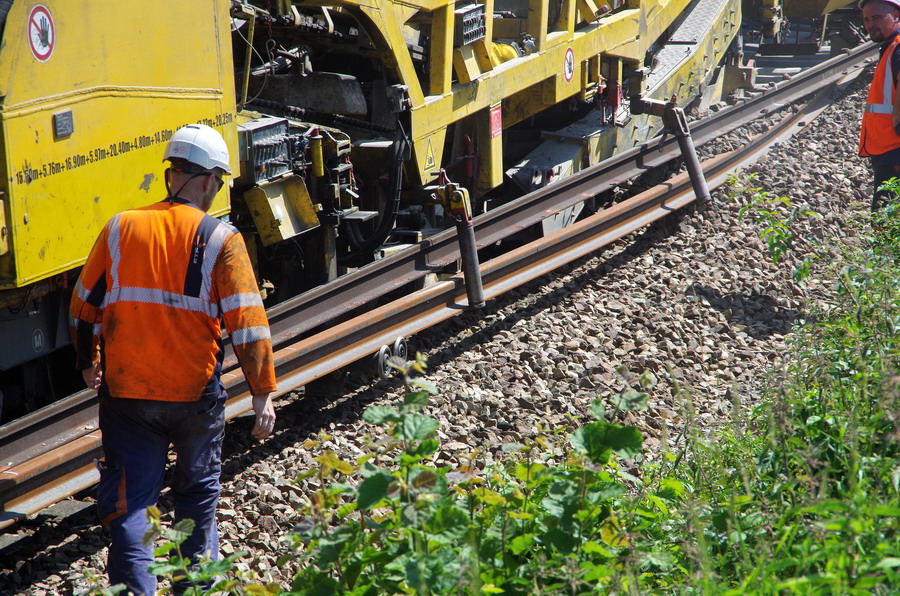

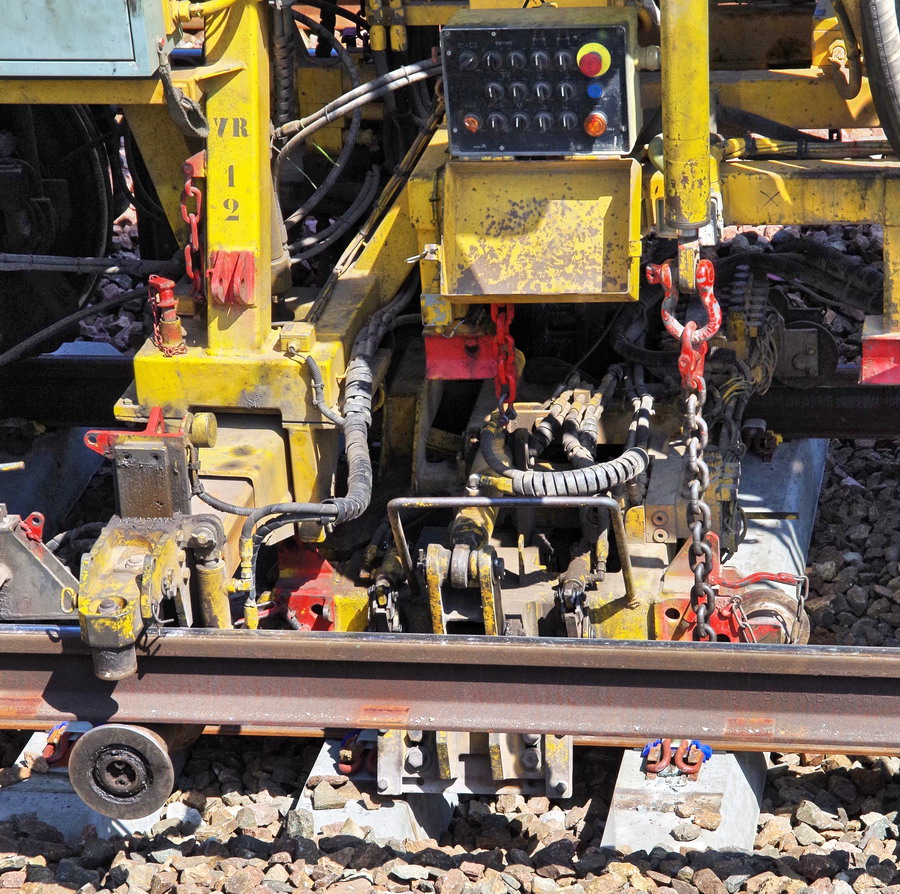

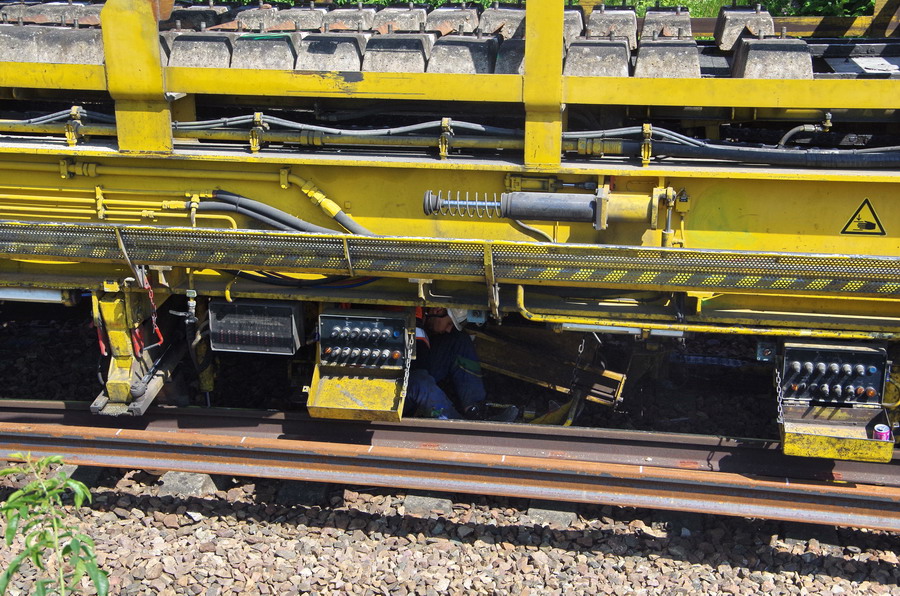

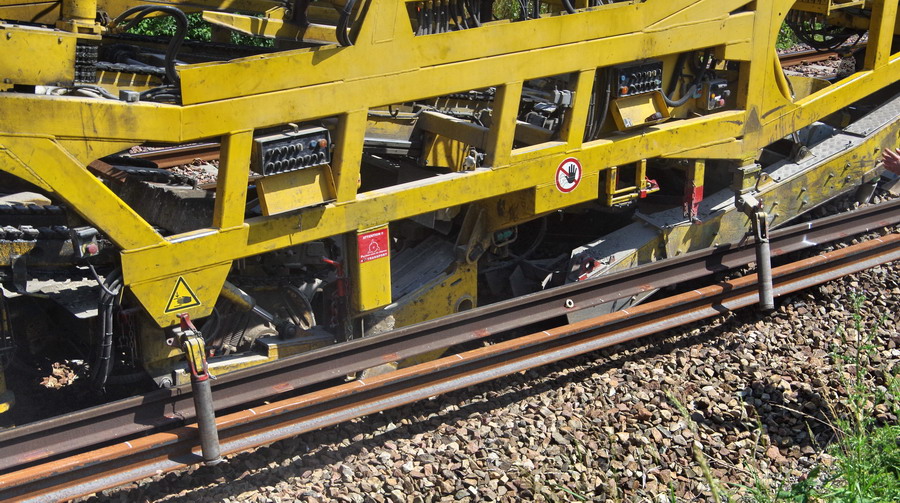

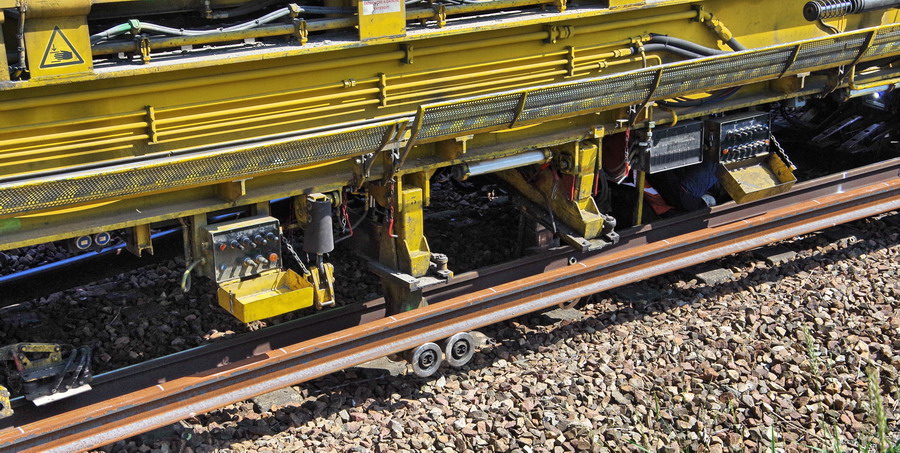

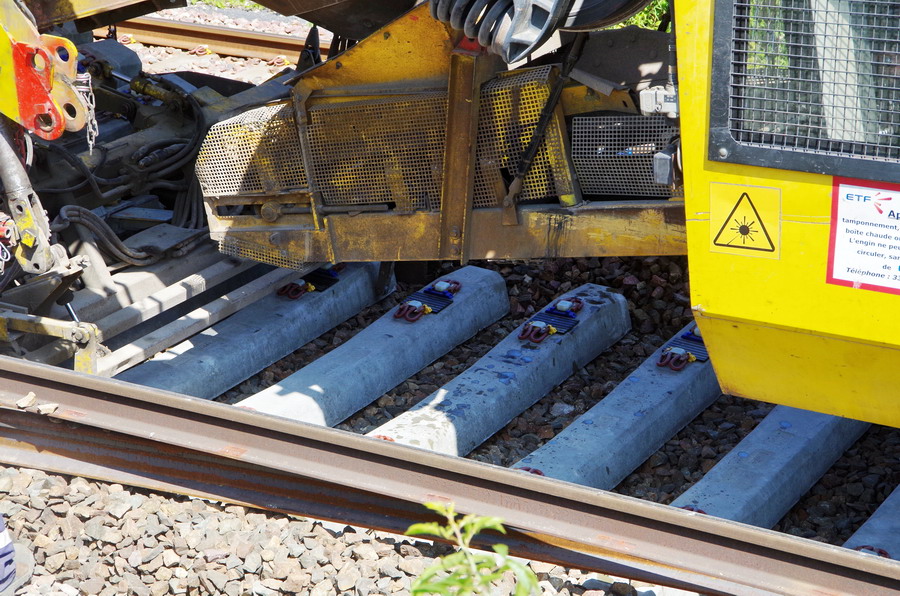

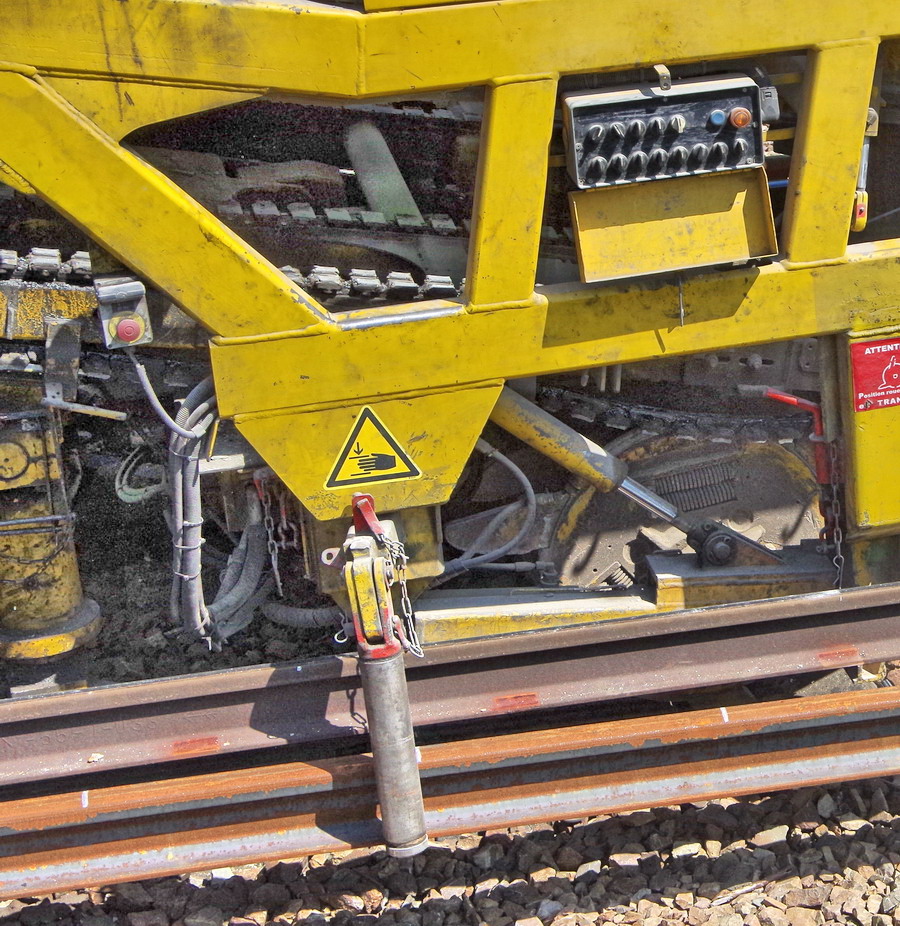

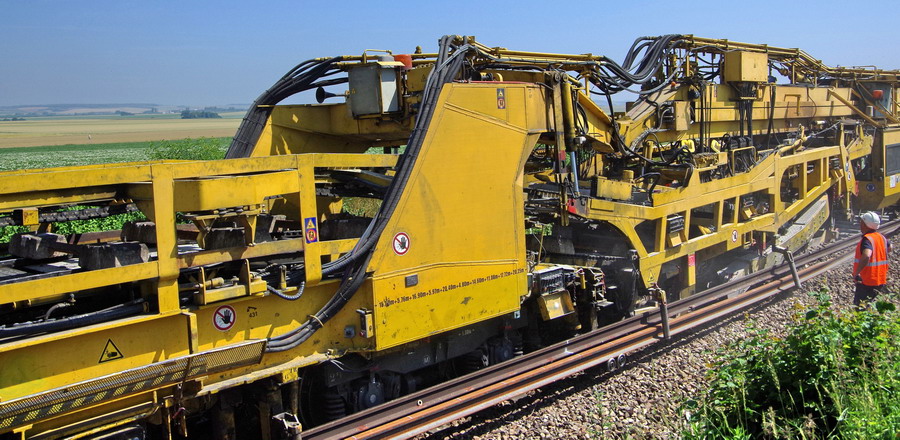

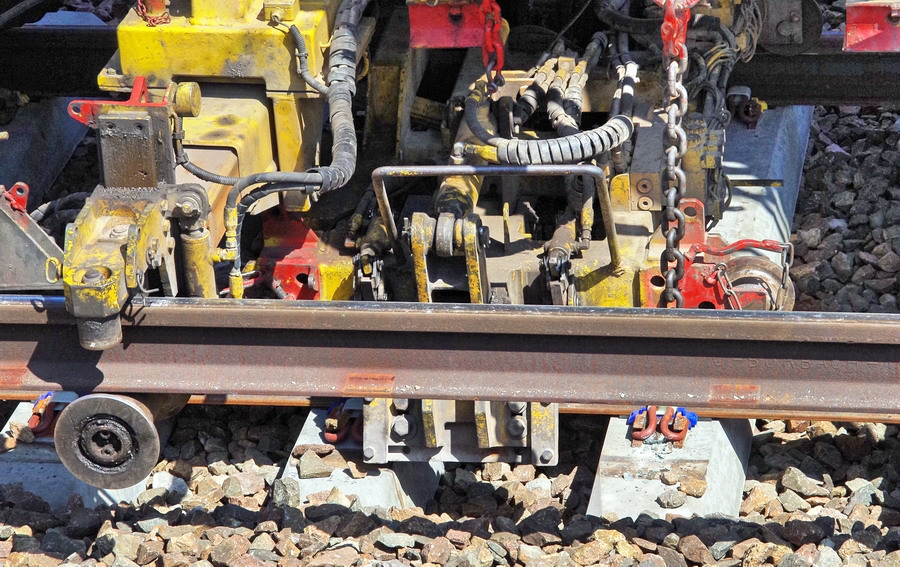

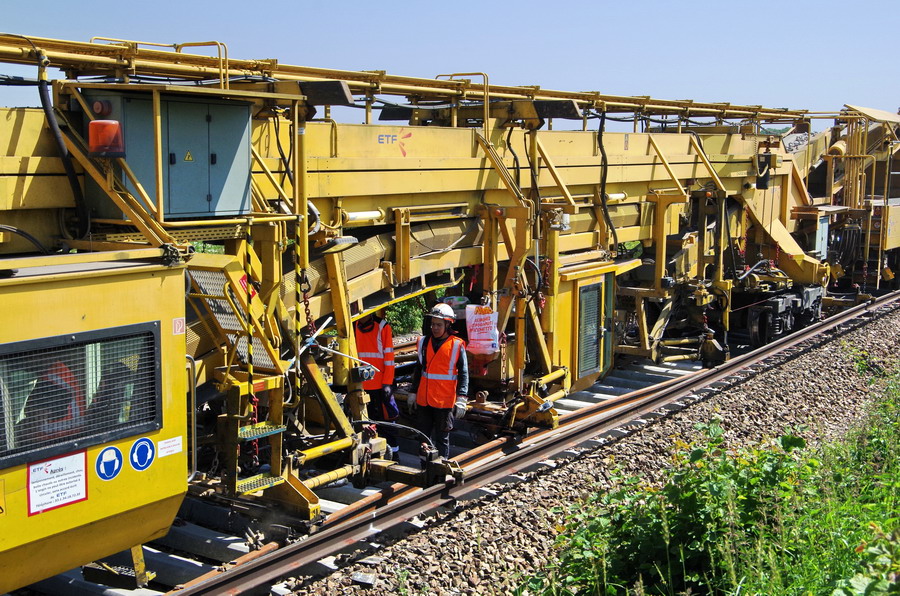

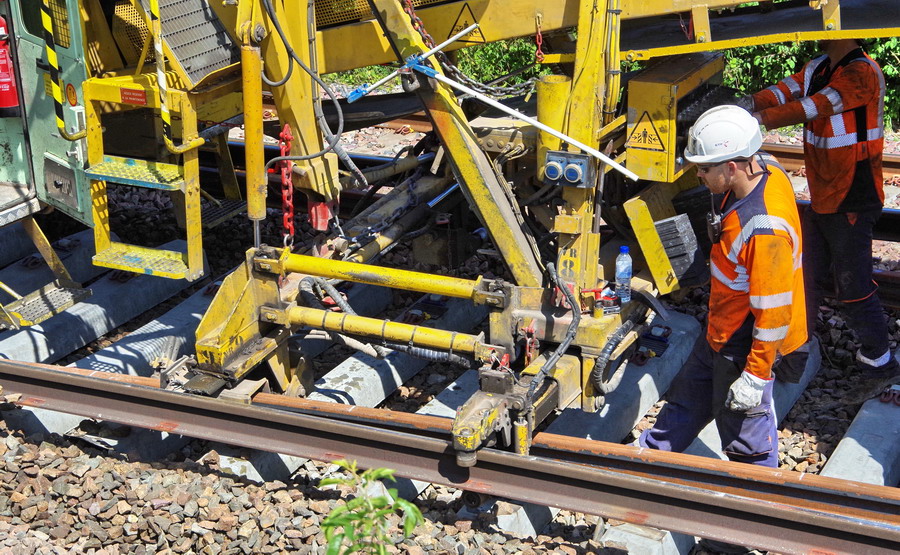

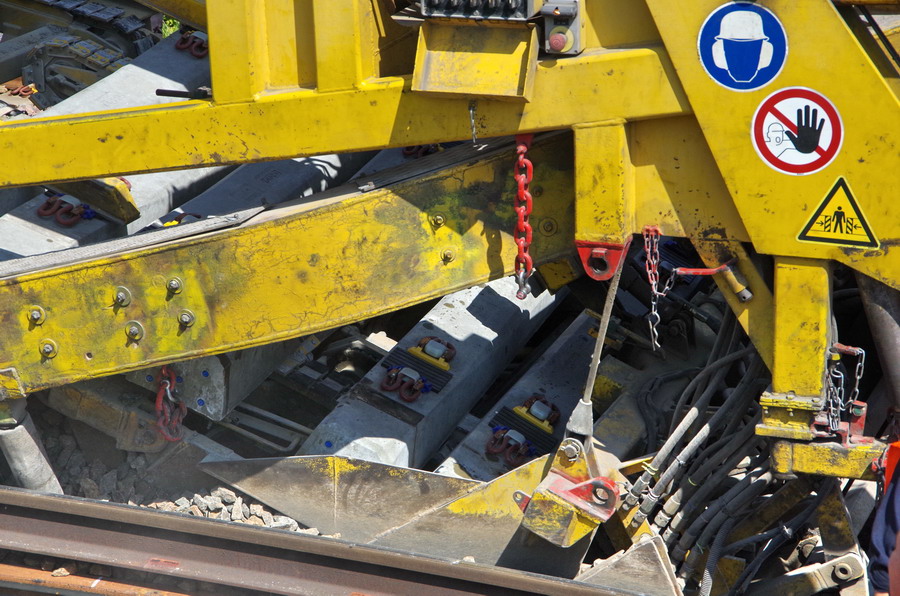

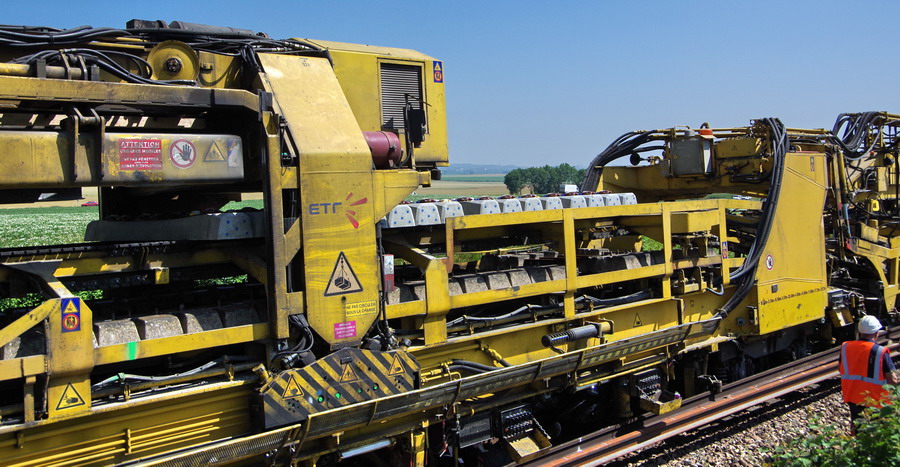

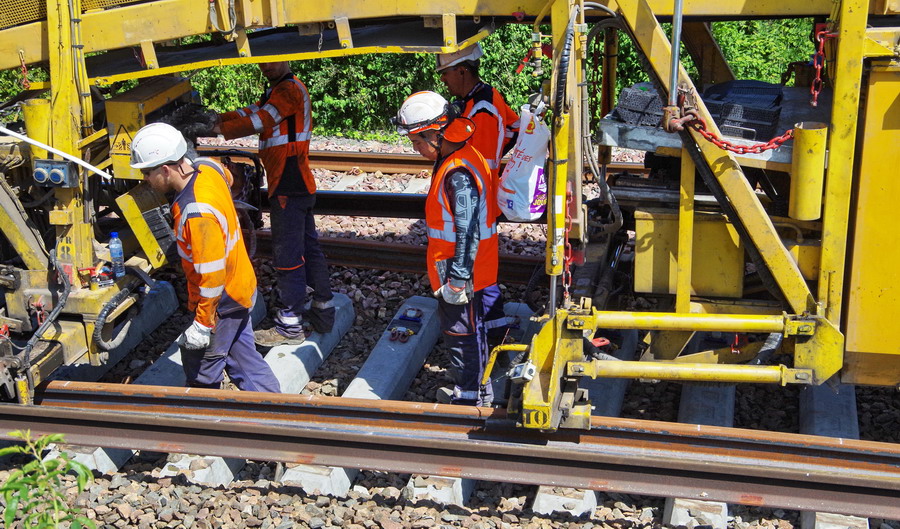

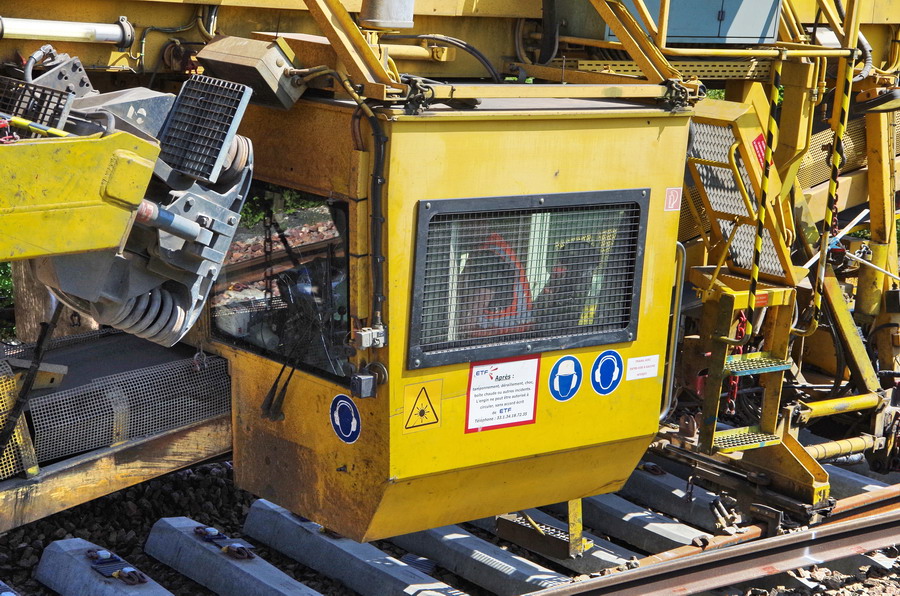

le wagon 5 WF - force avec poutre pour l'enlèvement des anciens rails et pose des nouvelles traverses et des LRS à Blangy-Tronville le 27-06-27

le wagon 5 WF - force avec poutre pour l'enlèvement des anciens rails et pose des nouvelles traverses et des LRS à Blangy-Tronville le 27-06-27

le wagon 5 WF - force avec poutre pour l'enlèvement des anciens rails et pose des nouvelles traverses et des LRS à Blangy-Tronville le 27-06-27

le wagon 5 WF - force avec poutre pour l'enlèvement des anciens rails et pose des nouvelles traverses et des LRS à Blangy-Tronville le 27-06-27

[Bruno37]

le wagon 5 WF - force avec poutre pour l'enlèvement des anciens rails et pose des nouvelles traverses et des LRS à Blangy-Tronville le 27-06-27

le wagon 5 WF - force avec poutre pour l'enlèvement des anciens rails et pose des nouvelles traverses et des LRS à Blangy-Tronville le 27-06-27

le wagon 5 WF - force avec poutre pour l'enlèvement des anciens rails et pose des nouvelles traverses et des LRS à Blangy-Tronville le 27-06-27

le wagon 5 WF - force avec poutre pour l'enlèvement des anciens rails et pose des nouvelles traverses et des LRS à Blangy-Tronville le 27-06-27

[Bruno37]

le wagon 5 WF - force avec poutre pour l'enlèvement des anciens rails et pose des nouvelles traverses et des LRS à Blangy-Tronville le 27-06-27

le wagon 5 WF - force avec poutre pour l'enlèvement des anciens rails et pose des nouvelles traverses et des LRS à Blangy-Tronville le 27-06-27

le wagon 5 WF - force avec poutre pour l'enlèvement des anciens rails et pose des nouvelles traverses et des LRS à Blangy-Tronville le 27-06-27

le wagon 5 WF - force avec poutre pour l'enlèvement des anciens rails et pose des nouvelles traverses et des LRS à Blangy-Tronville le 27-06-27

[Bruno37]

le wagon 5 WF - force avec poutre pour l'enlèvement des anciens rails et pose des nouvelles traverses et des LRS à Blangy-Tronville le 27-06-27

le wagon 5 WF - force avec poutre pour l'enlèvement des anciens rails et pose des nouvelles traverses et des LRS à Blangy-Tronville le 27-06-27

le wagon 5 WF - force avec poutre pour l'enlèvement des anciens rails et pose des nouvelles traverses et des LRS à Blangy-Tronville le 27-06-27

le wagon 5 WF - force avec poutre pour l'enlèvement des anciens rails et pose des nouvelles traverses et des LRS à Blangy-Tronville le 27-06-27

[Bruno37]

le wagon 5 WF - force avec poutre pour l'enlèvement des anciens rails et pose des nouvelles traverses et des LRS à Blangy-Tronville le 27-06-27

le wagon 5 WF - force avec poutre pour l'enlèvement des anciens rails et pose des nouvelles traverses et des LRS à Blangy-Tronville le 27-06-27

le wagon 5 WF - force avec poutre pour l'enlèvement des anciens rails et pose des nouvelles traverses et des LRS à Blangy-Tronville le 27-06-27

le wagon 5 WF - force avec poutre pour l'enlèvement des anciens rails et pose des nouvelles traverses et des LRS à Blangy-Tronville le 27-06-27

[Bruno37]

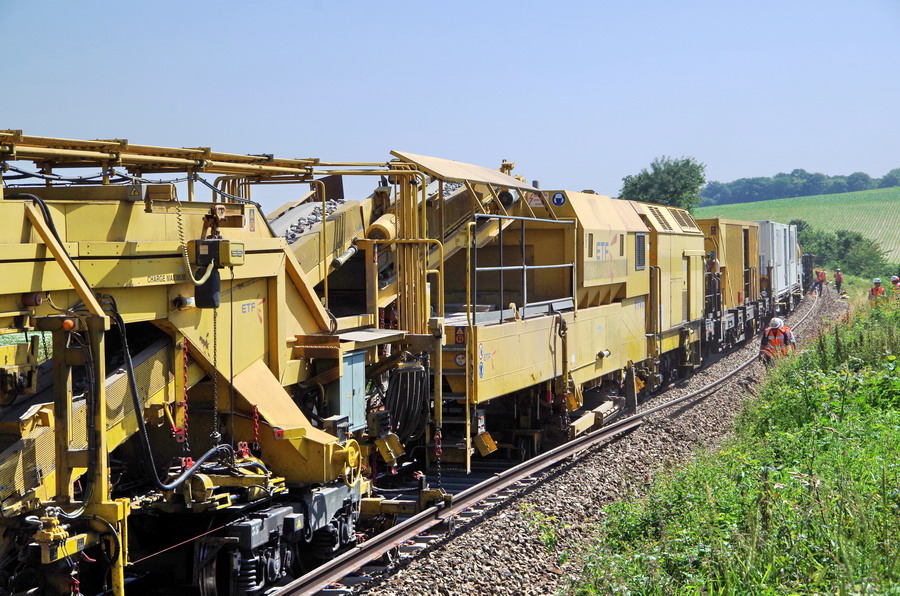

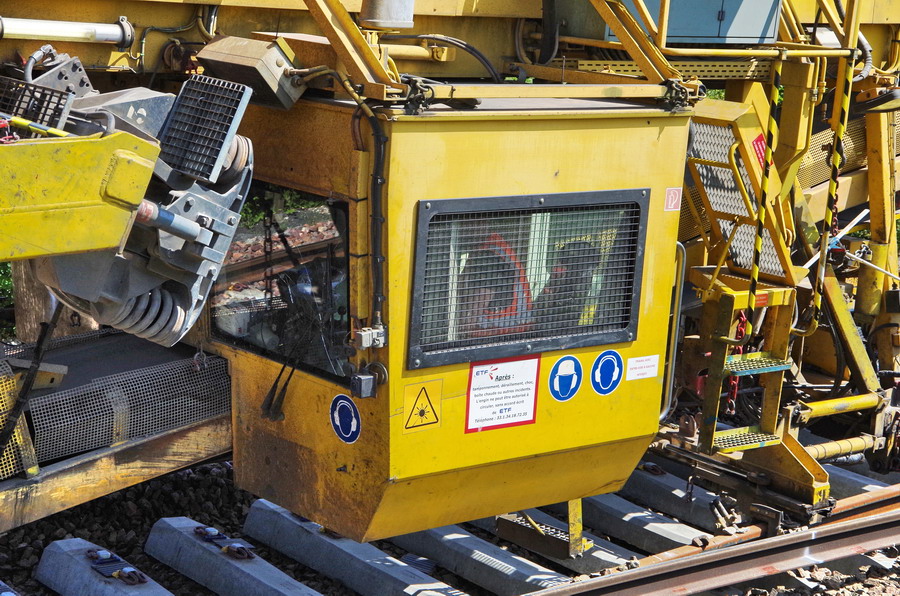

le wagon 6 WFD - avec trémie à ballast, motorisation et cabine de conduite à Blangy-Tronville le 27-06-2018

le wagon 6 WFD - avec trémie à ballast, motorisation et cabine de conduite à Blangy-Tronville le 27-06-2018

le wagon 6 WFD - avec trémie à ballast, motorisation et cabine de conduite à Blangy-Tronville le 27-06-2018

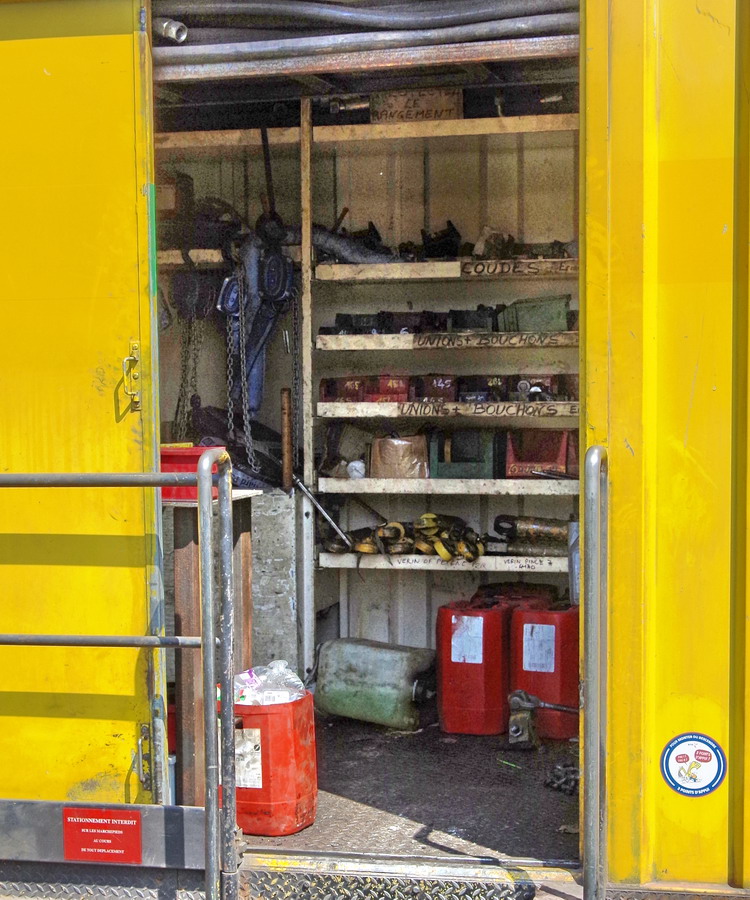

le wagon 7 WETF - 99 87 9 380 530-5 R90 ETF wagon atelier et mesures à Blangy-Tronville le 27-06-2018

[Bruno37]

le wagon 7 WETF - 99 87 9 380 530-5 R90 ETF wagon atelier et mesures à Blangy-Tronville le 27-06-2018

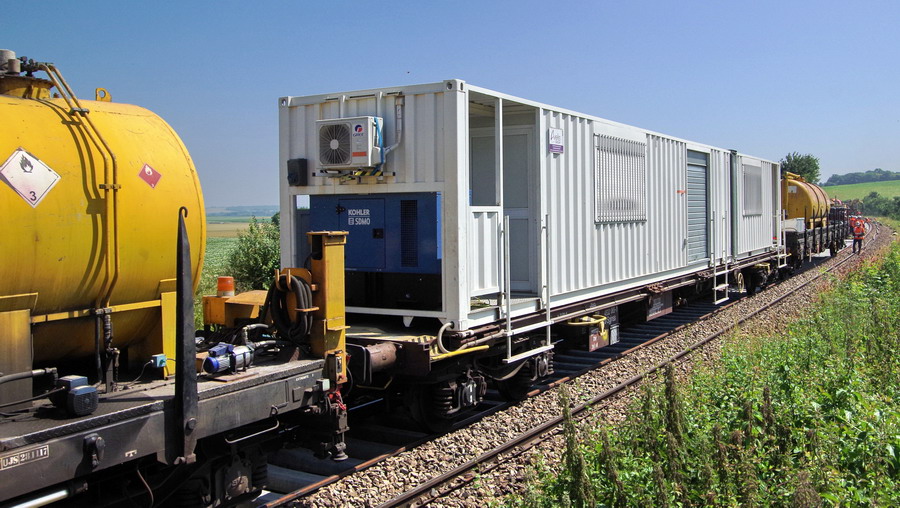

le wagon 31 81 4532 065-7 Sgjnss RIVA-NACCO en location pour ETF avec conteneur

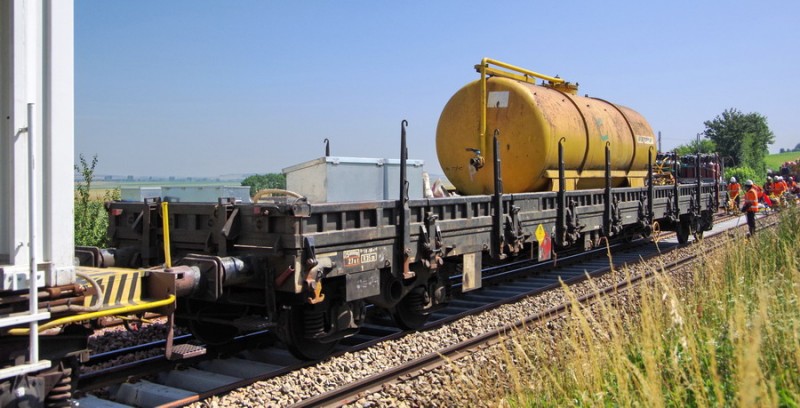

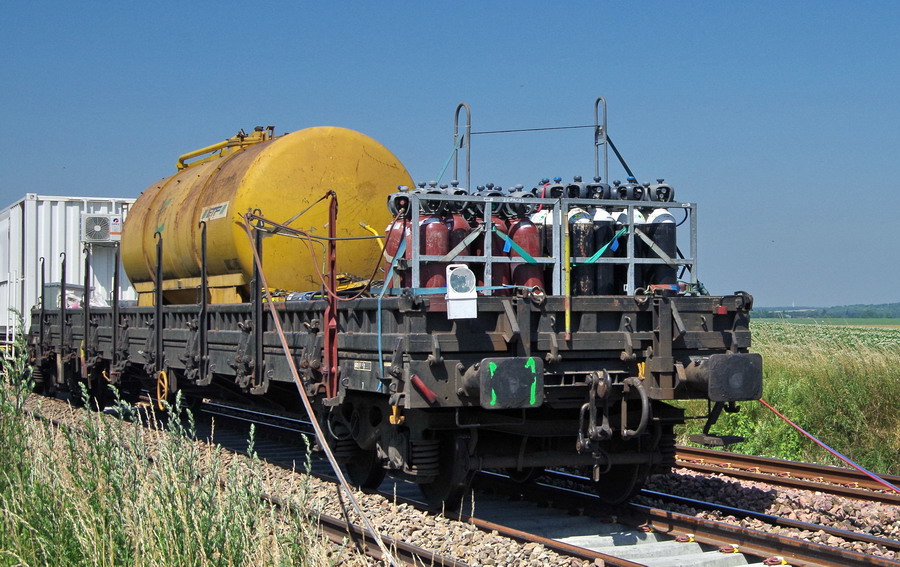

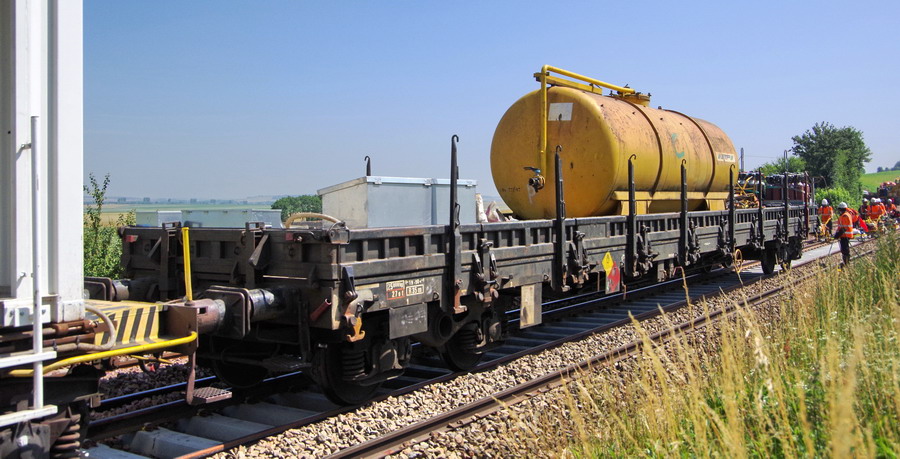

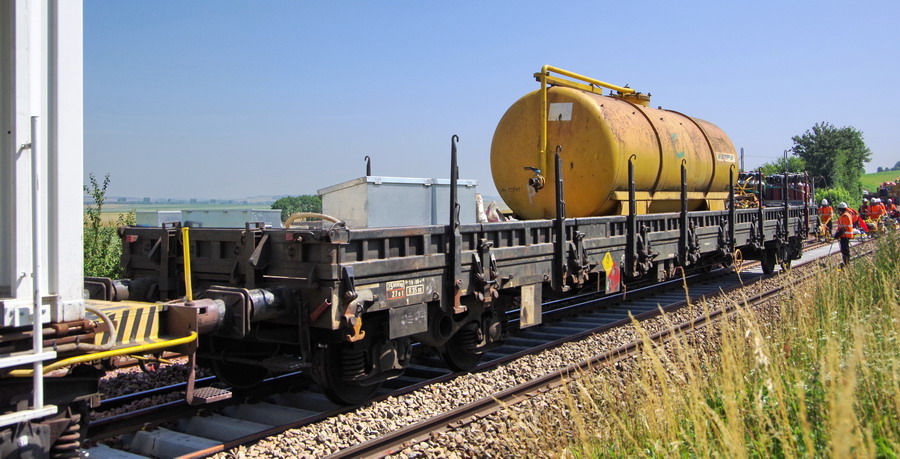

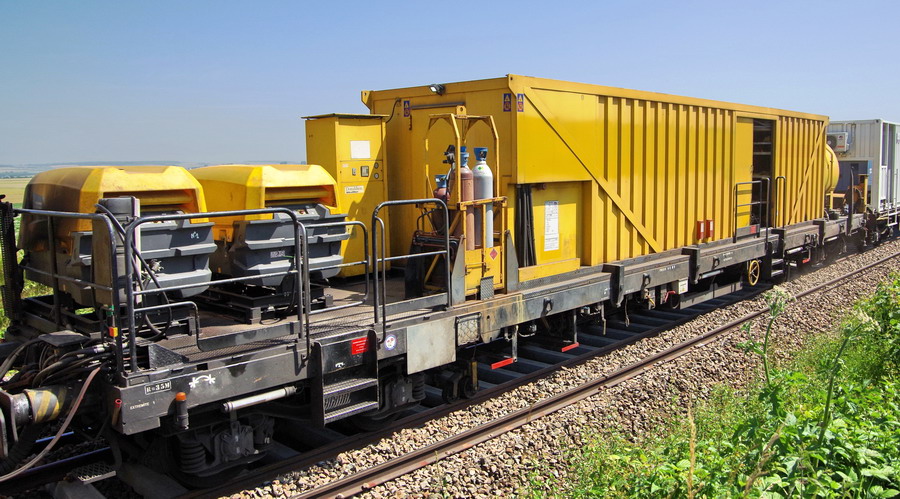

le wagon 99 87 9 383 878-5 R80 ETF avec les bouteilles d'oxygène et butane + citerne jaune

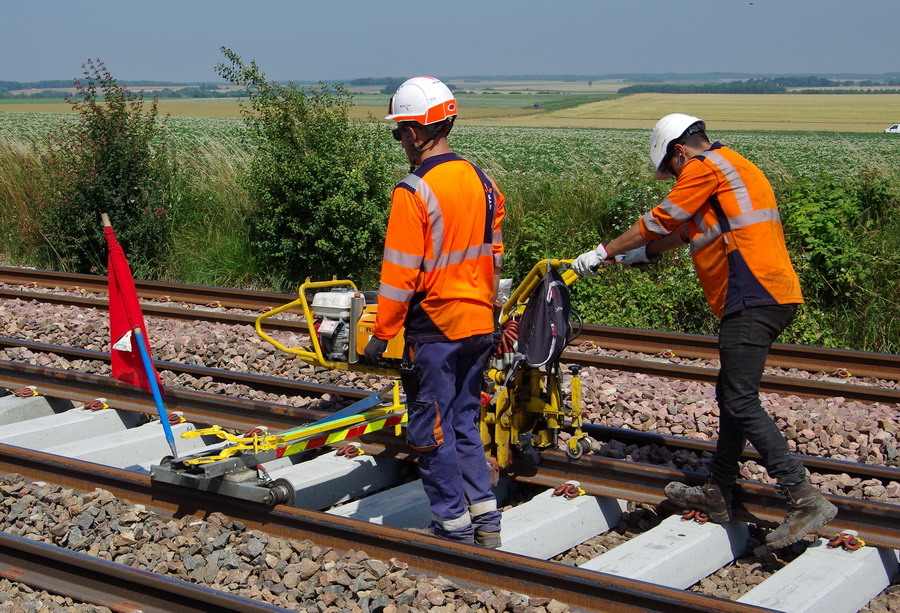

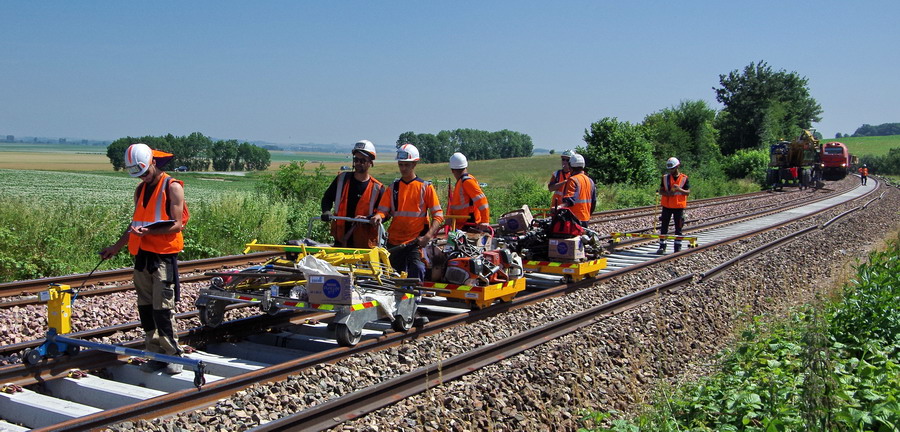

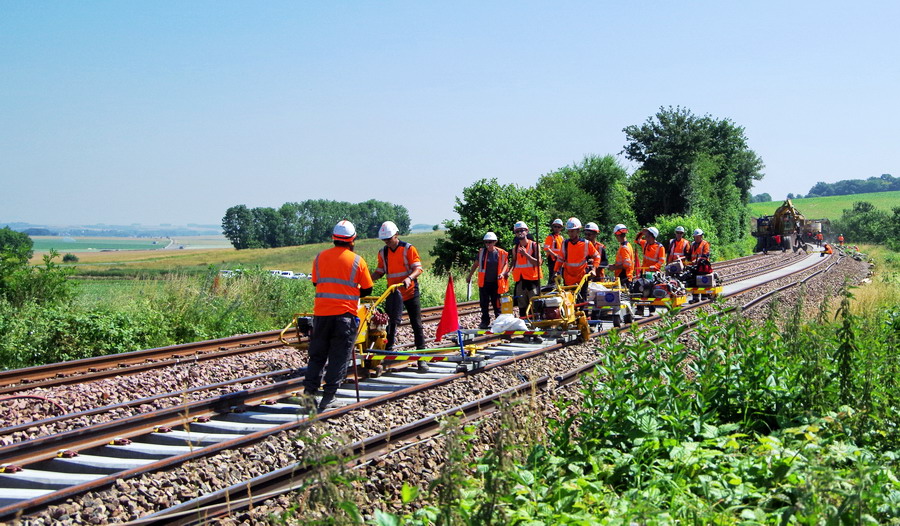

Séance de tirefonnage et de clipsage par les équipes d'ETF et SNCF RESEAU
Tirefonneuse - boulonneuse :
Outillage à moteur utilisé pour le vissage et le dévissage des attaches verticales, tire-fonds, boulons , ainsi que les boulons horizontaux des éclisses.

Machine à insérer et à extraire les attaches :
La fixation des rails par attaches élastiques clipées nécessite l’emploi d’outillage à moteur, tant pour les chantiers de pose de voie que pour ceux d’entretien de voie ou de libération des rails.
La machine peut être équipée de têtes interchangeables suivant le type de travail exécuté : elle peut insérer ou extraire une seule attache, ou simultanément deux attaches de part et d’autre du rail. Ses rendements sont élevés et peuvent variés de 900 à 1700 clips à l’heure suivant le type de tête, le changement de tête ne durant que quelques minutes.

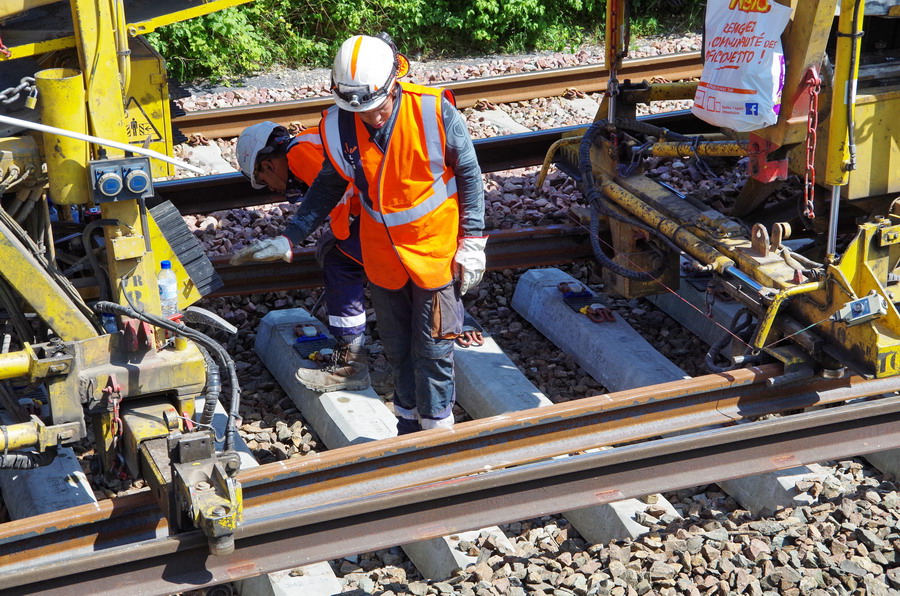

les équipe d'ETF et SNCF RESEAU pour une opération de tirefonnage et clipsage à Blangy-Tronville le 27-06-2018

[Bruno37]

Bonjour à tous
De retour pour la suite du reportage de Gtr Lefèvre à Blangy-Tronville (80)
pour une séance de coupage de coupon de rail de 18 m avec un chalumeau coupeur oxygène + acétylène par une équipe d'ETF
les bouteilles sont sur le wagon 99 87 9 383 878-5 R80 ETF en queue de la rame de 'la Coupe'

Il existe plusieurs types de chalumeaux coupeurs basse pression qui tous, utilisent au gré de l’utilisateur : oxygène + acétylène
ou oxygène + butane en adaptant simplement sur le chalumeau la tête de coupe correspondante. Les têtes de coupe se
choisissent aussi en fonction des épaisseurs à découper
comme sur http://www.pougetrail.com/products-page ... outeilles/

le wagon 99 87 9 383 878-5 R80 ETF avec les bouteilles d'oxygène et de butane pour une séance de coupage de coupon de rail
de 18 m avec un chalumeau à Blangy-Tronville le 27-06-2018

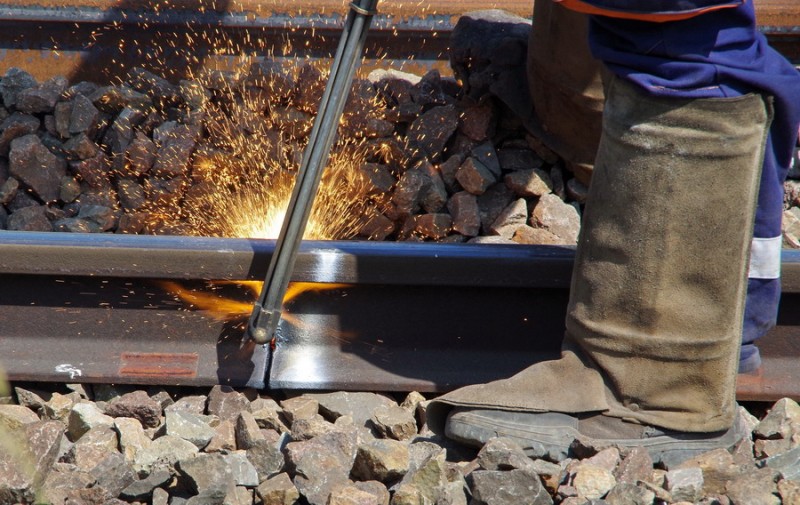

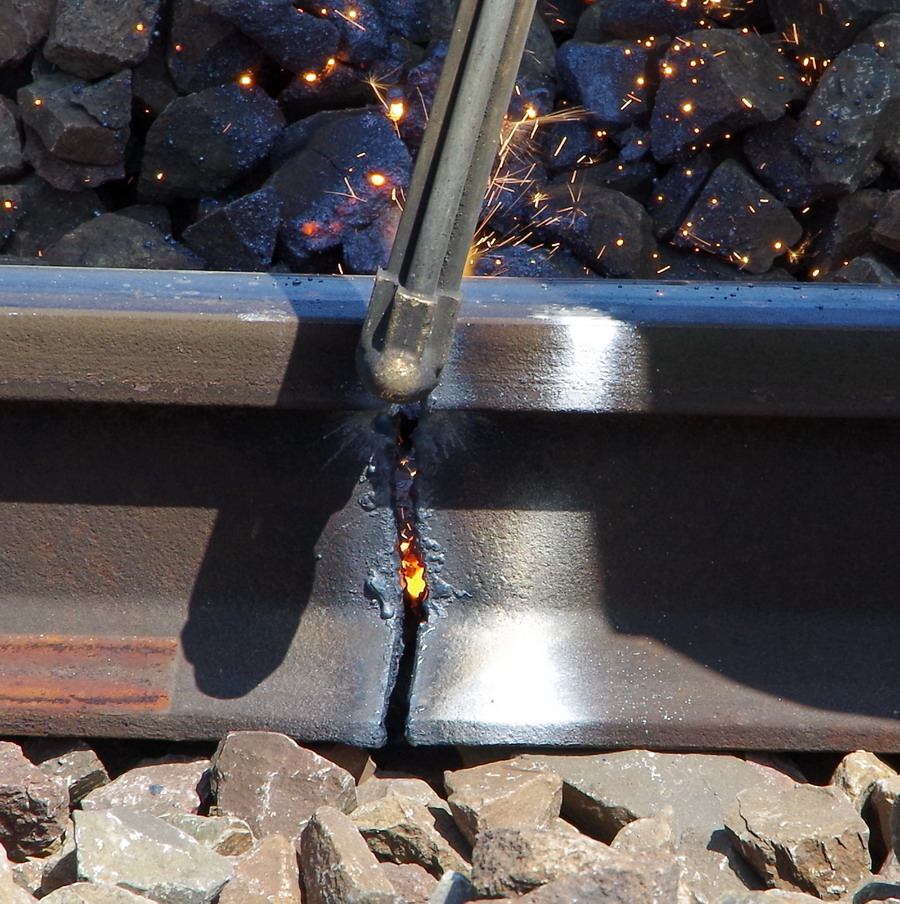

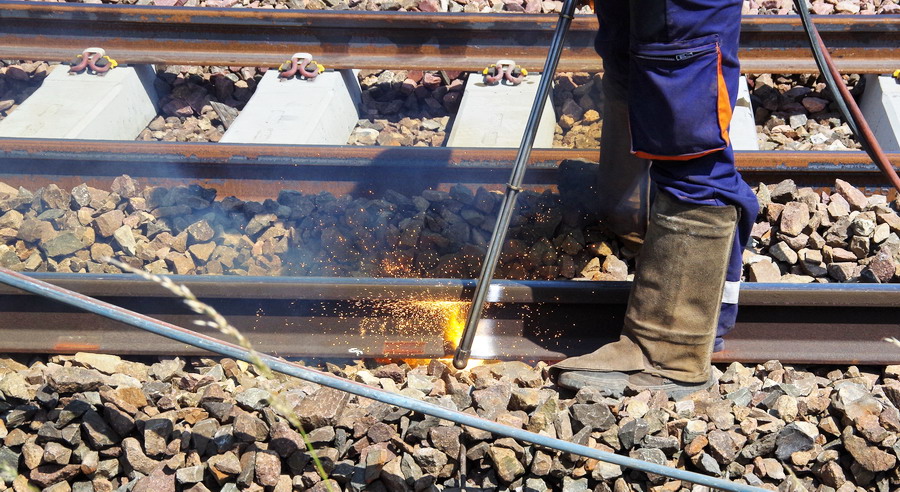

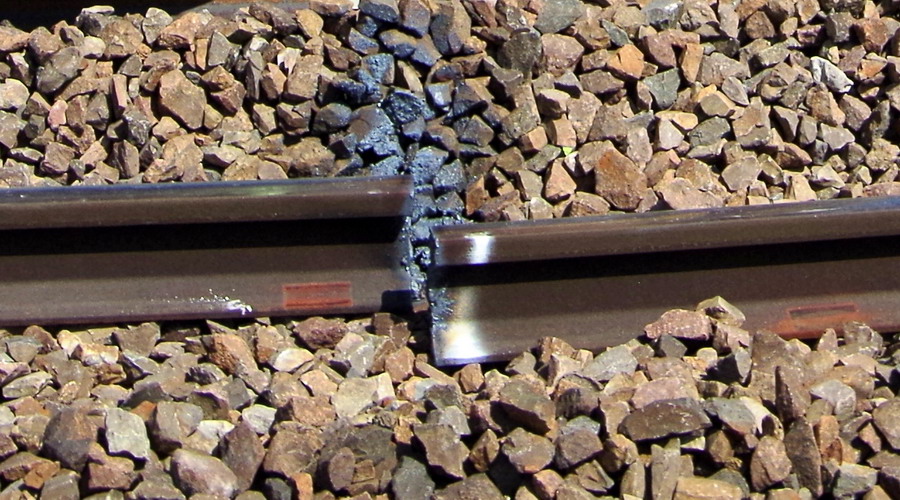

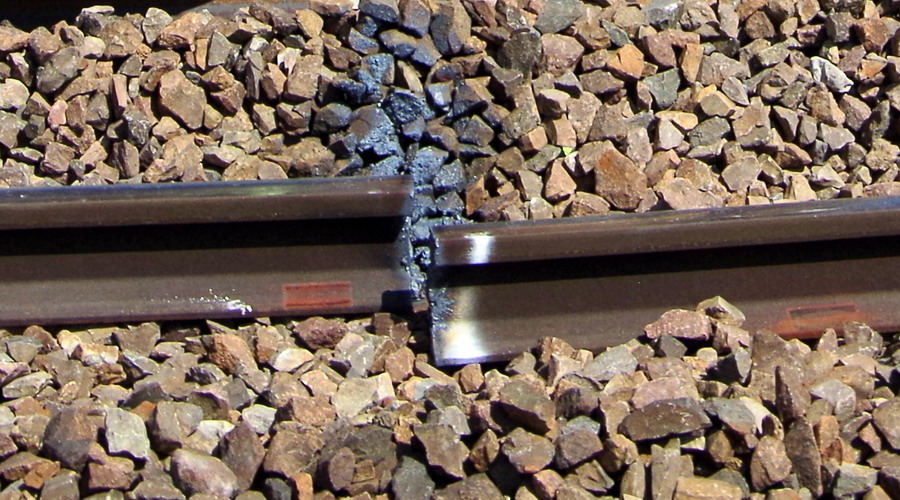

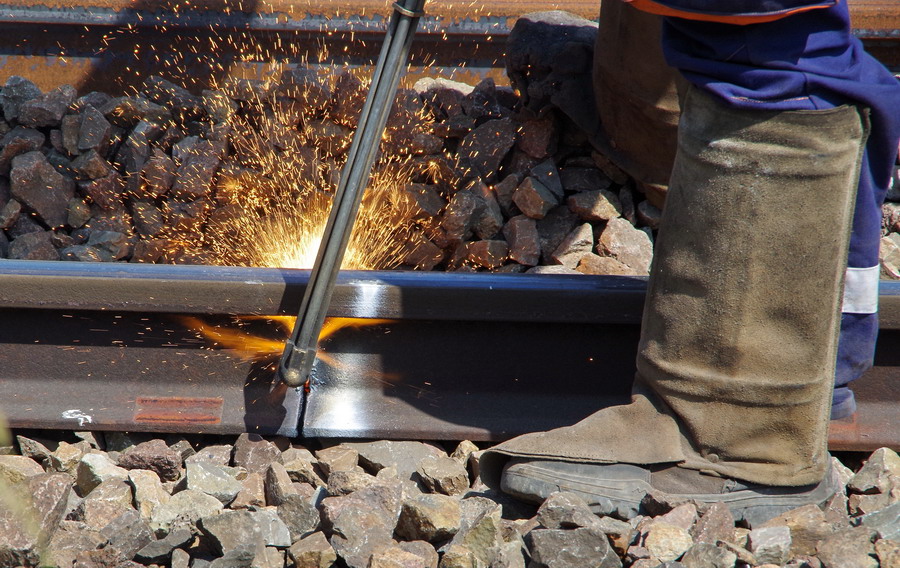

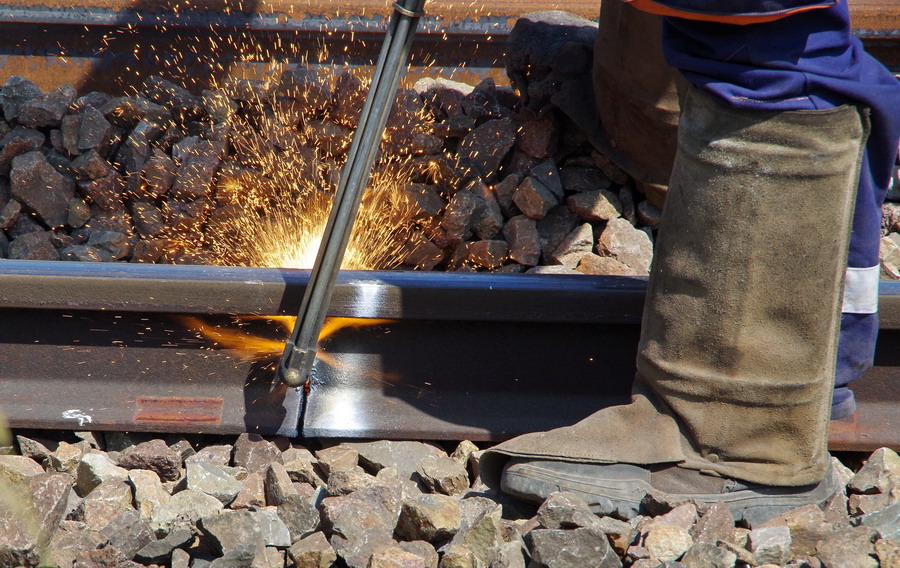

séance de coupage de coupon de rail de 18 m avec un chalumeau coupeur oxygène + butane à Blangy-Tronville le 27-06-2018

séance de coupage de coupon de rail de 18 m avec un chalumeau coupeur oxygène + butane à Blangy-Tronville le 27-06-2018

séance de coupage de coupon de rail de 18 m avec un chalumeau coupeur oxygène + butane à Blangy-Tronville le 27-06-2018

[Bruno37]

séance de coupage de coupon de rail de 18 m avec un chalumeau coupeur oxygène + butane à Blangy-Tronville le 27-06-2018

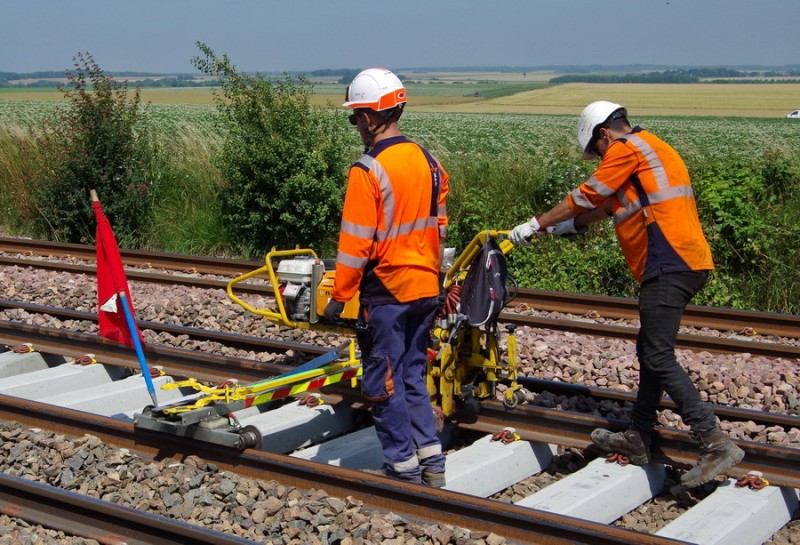

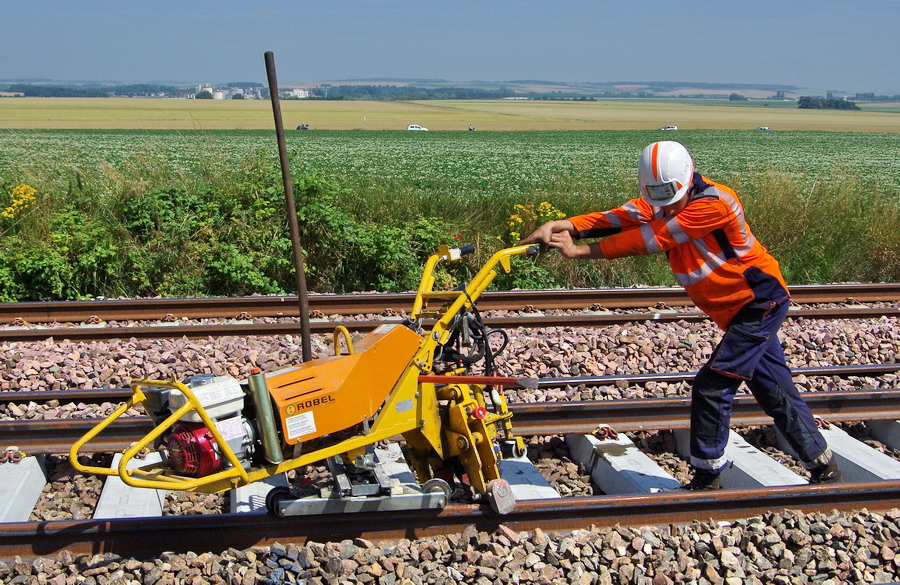

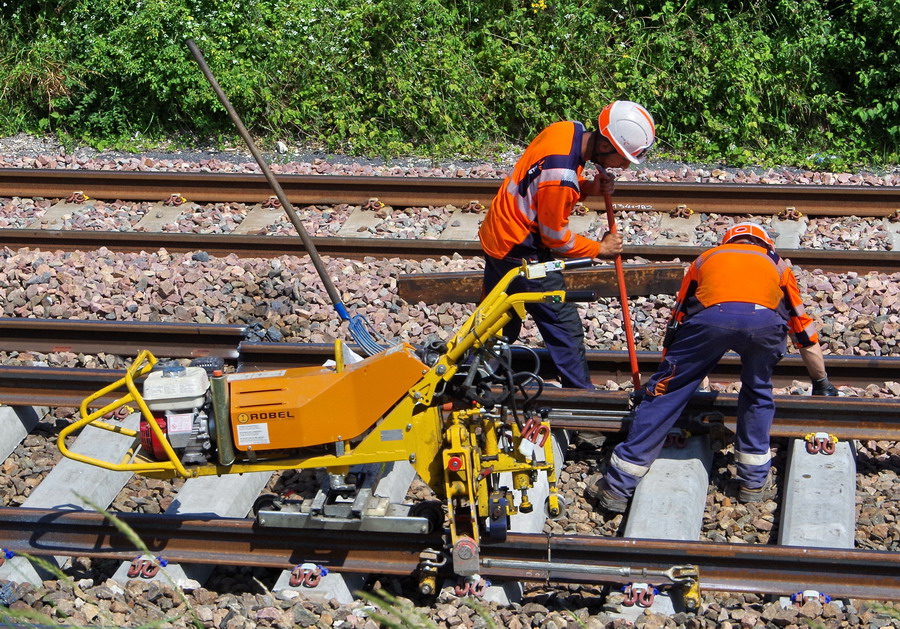

passage d'une Clippseuse 34.01 Robel n°34.01 après la mise en place des LRS
34.01 Clippeuse Robel
Pour appliquer ou supprimer des Fastclips de type FC. Particulièrement adapté aux sites nécessitant un débit élevé.
Convient pour les clips Pandrol Fastclip FC qui sont appliqués et retirés dans le sens transversal au rail.
Application et suppression à l'aide d'un outil breveté
Passer de l'application à l'enlèvement en tournant rapidement et simplement l'outil. Pas de changement de l'appareil qui prend du temps
Système hydraulique compact efficace et précis
L'écrêtage est déclenché par un bouton-poussoir sur la poignée
Vue optimale de la position de travail
Bonne position du centre de gravité et faible poids
Poignées ergonomiques réglables en hauteur
Train de roulement transversal pour jauge 1435 mm
Autres jauges sur demande.

SES AVANTAGES VOS AVANTAGES.
Rentable et convivial en raison de
Conversion simple et rapide de l'application à la suppression (et vice versa) sans outils
Fonctionnement simple et intuitif
Disponibilité immédiate sans ajustements fastidieux
Avec l'unité de levage de couchette, le dormeur peut être soulevé si nécessaire pour faciliter le glissement du clip sur le pied de rail.
Applications
La machine à clipper peut être utilisée sur tous les types de chantiers de construction de voies, c'est-à-dire pour la construction neuve, les travaux de maintenance ainsi que le démontage. Même les clips très rouillés peuvent être retirés avec la puissante machine. Dans la version avec l'unité de levage de dormeur, même les traverses basses peuvent être soulevées afin d'appliquer les agrafes

passage d'une Clippseuse 34.01 Robel n°34.01 après la mise en place des LRS à Blangy-Tronville le 27-06-2018

passage d'une Clippseuse 34.01 Robel n°34.01 après la mise en place des LRS à Blangy-Tronville le 27-06-2018

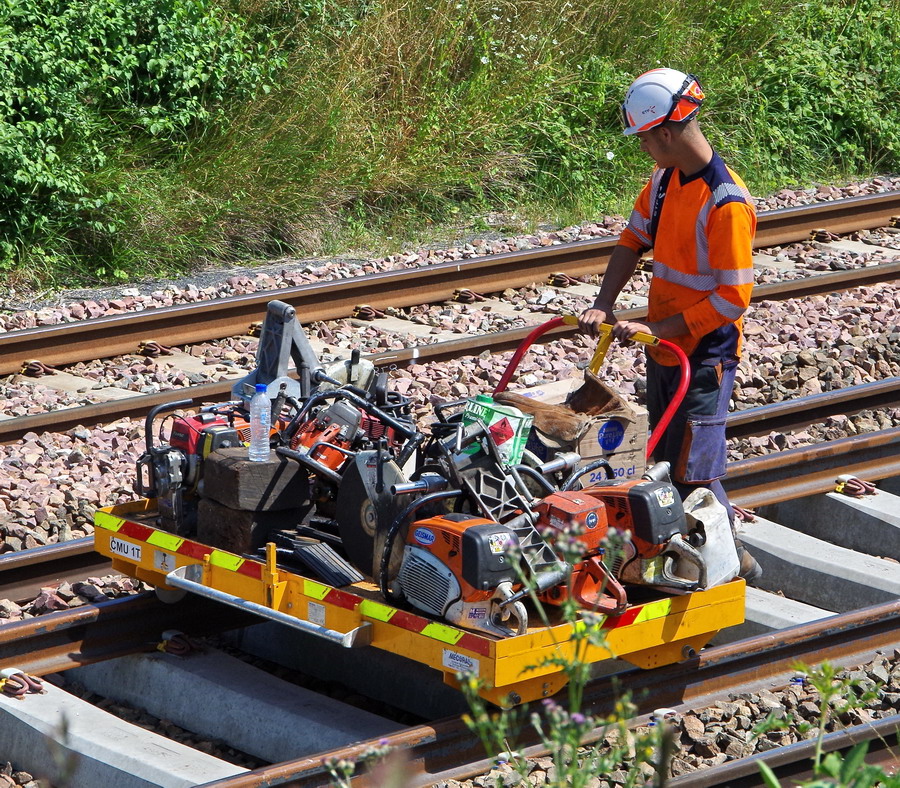

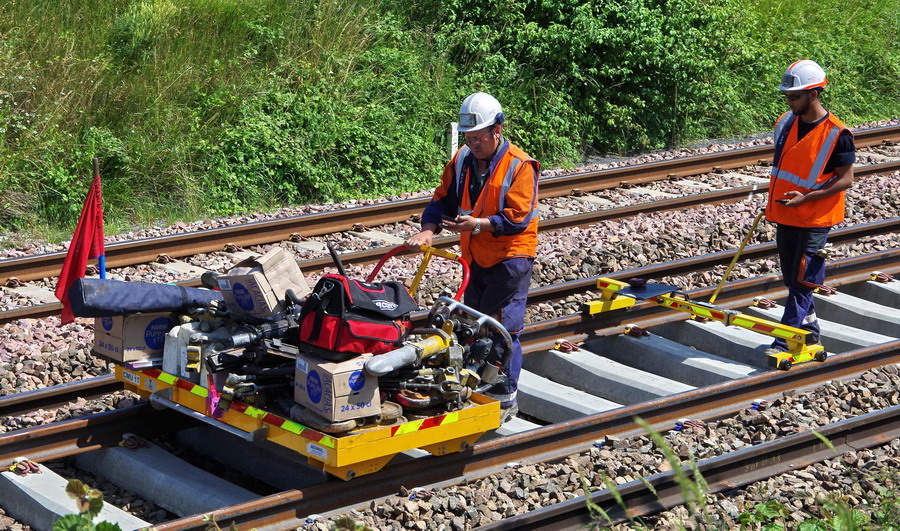

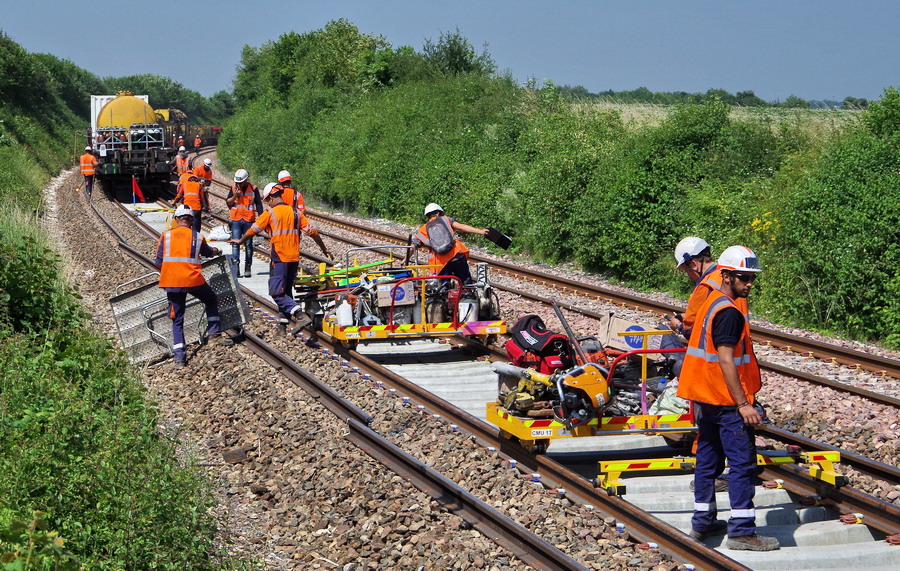

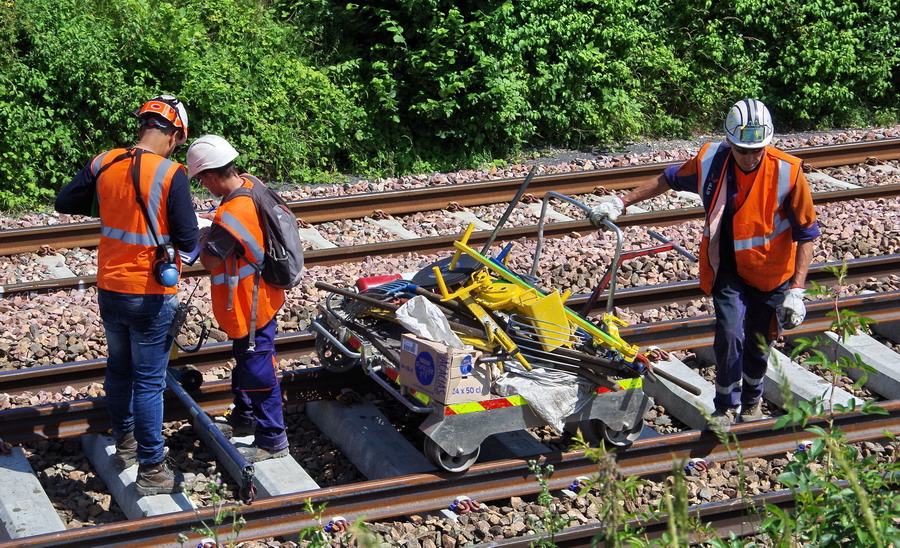

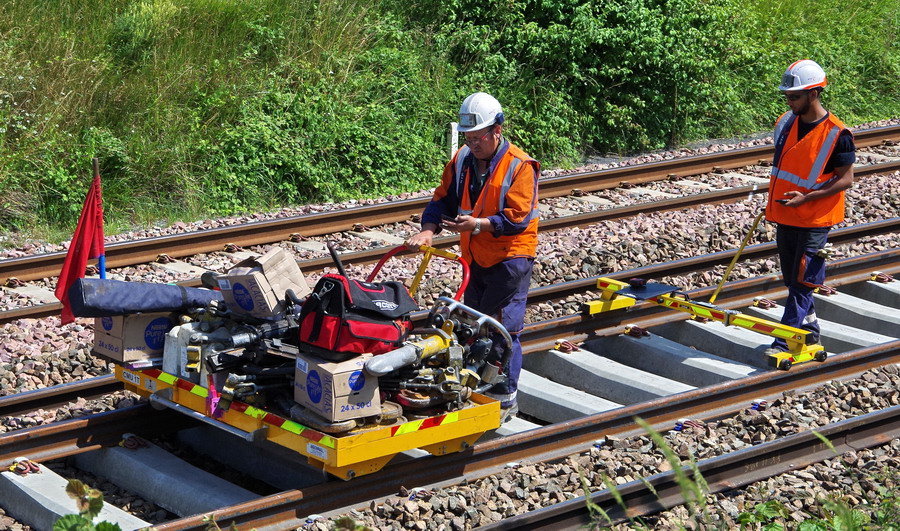

ramassage de tous les outillages à main sur des Lorrys à Blangy-Tronville le 27-06-2018

[Bruno37]

passage d'une Clippseuse 34.01 Robel n°34.01 après la mise en place des LRS à Blangy-Tronville le 27-06-2018

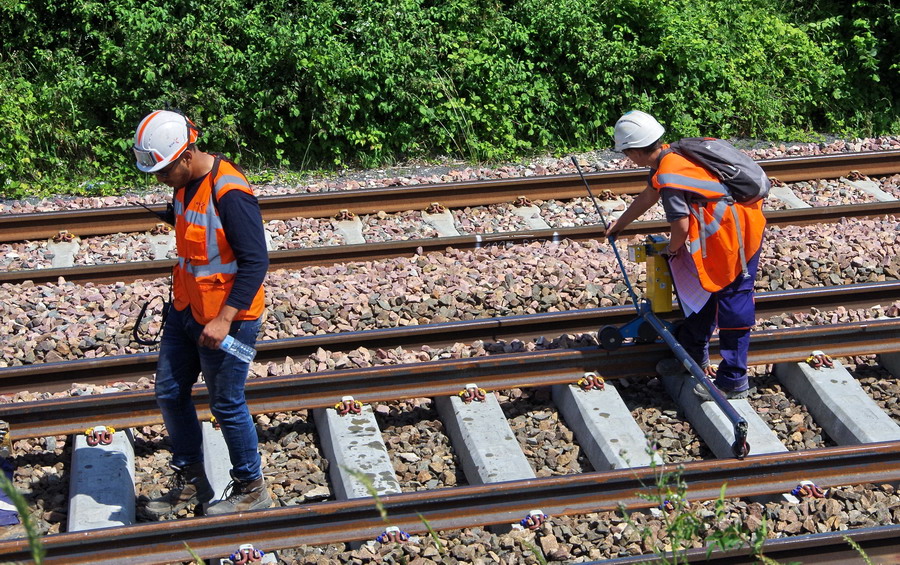

prise de mesure laser avec un chariot monorail Geismar à Blangy-Tronville le 27-06-2018

prise de mesure laser avec un chariot monorail Geismar intégrant les dernières technologies de mesure laser et de calcul de MEPHISTO
Laser mètre - enregistreur
http://www.geismar.com/fr/mesure-electr ... histo.html
• Mesure :
- de la position de la voie (point fixe, point bas)
- du gabarit de la voie
- des engagements dans le gabarit
- de la position des réceptions (bordures de quai, murs)
- des courbures de ponts
- de la position des caténaires
- de la position des bordures de la plateforme de voie
- de la distance entre les voies
• Vérifications de l’état des chantiers (gabarits, distances entre les voies)
• Facilement programmable avec son interface conviviale
• Portée jusqu'à 30 m sur 300°
• Précision millimétrique
• Laser classe II inoffensif
• Traçabilité possible grâce au transfert et à l’exploitation des valeurs sur PC avec tableur
• Facile à transporter (pliable) et à monter avec sa mallette dédiée

ramassage de tous les outillages à main sur des Lorrys à Blangy-Tronville le 27-06-2018

ramassage de tous les outillages à main sur des Lorrys à Blangy-Tronville le 27-06-2018

[Bruno37]

ramassage de tous les outillages à main sur des Lorrys à Blangy-Tronville le 27-06-2018

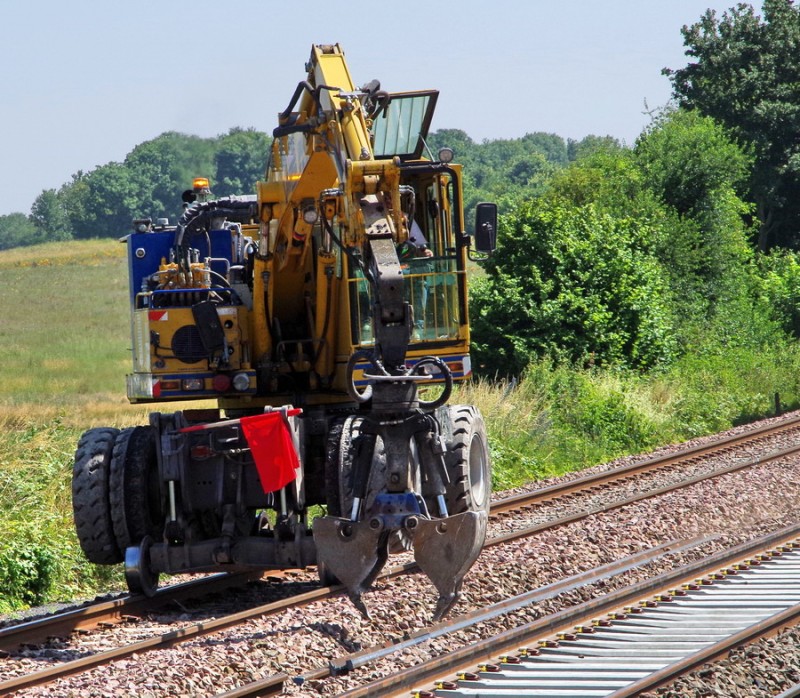

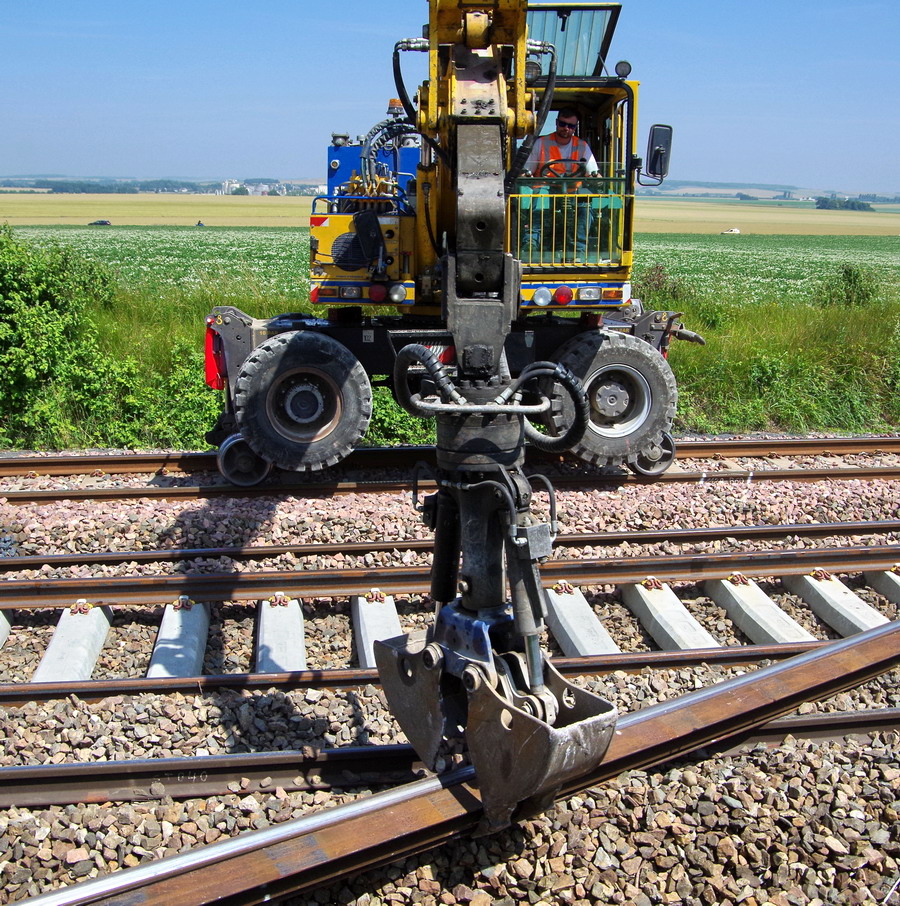

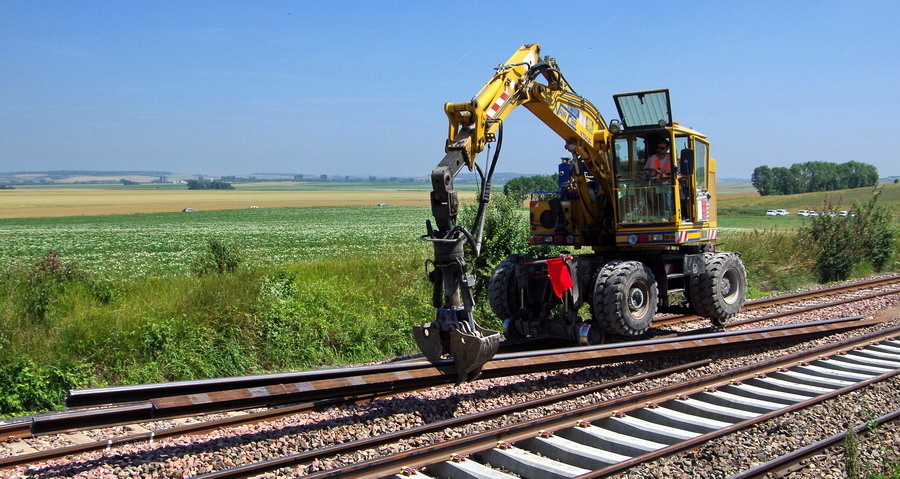

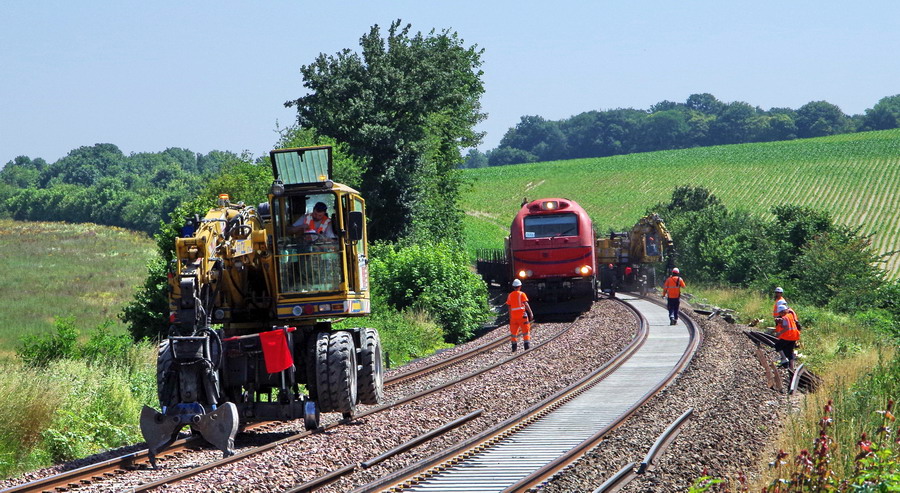

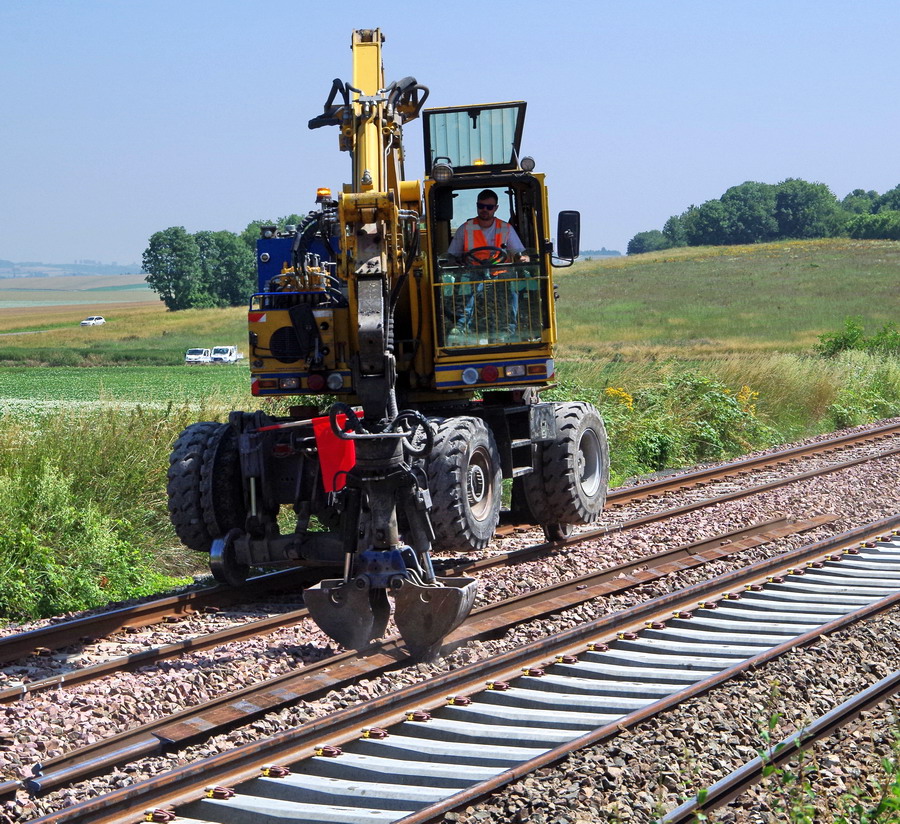

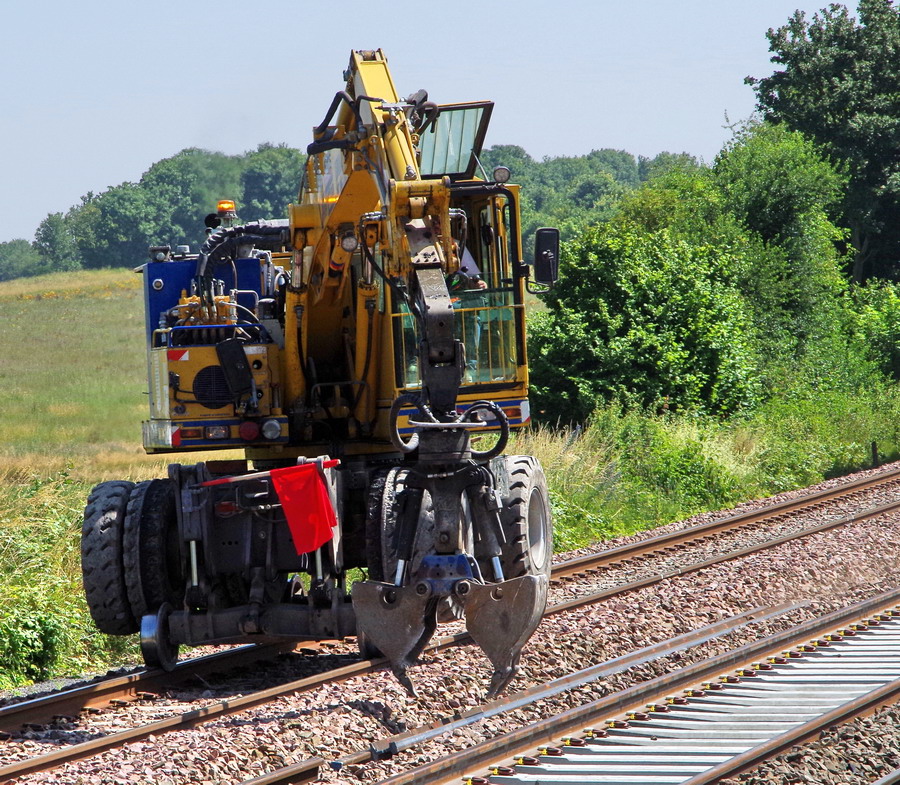

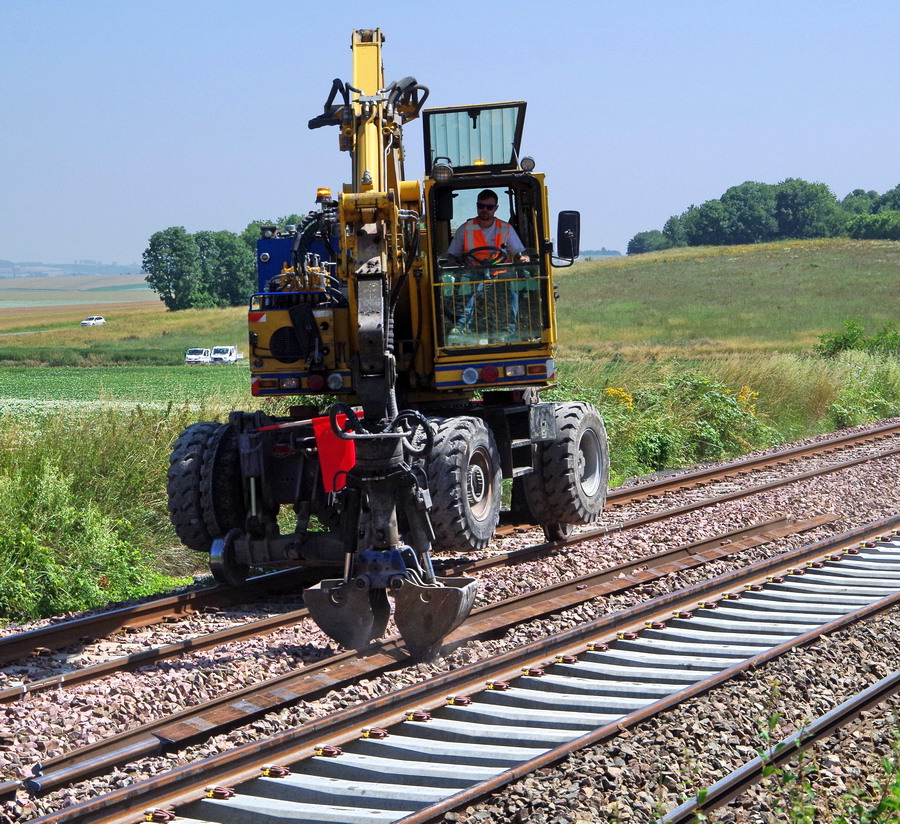

utilisation d'une Pelle rail route Vaiacar V704FR+ n°0610V7029 - Meccoli 2 (RR5) pour retirer les coupons de 18 m à Blangy-Tronville le 27-06-2018

ramassage de tous les outillages à main sur des Lorrys à Blangy-Tronville le 27-06-2018

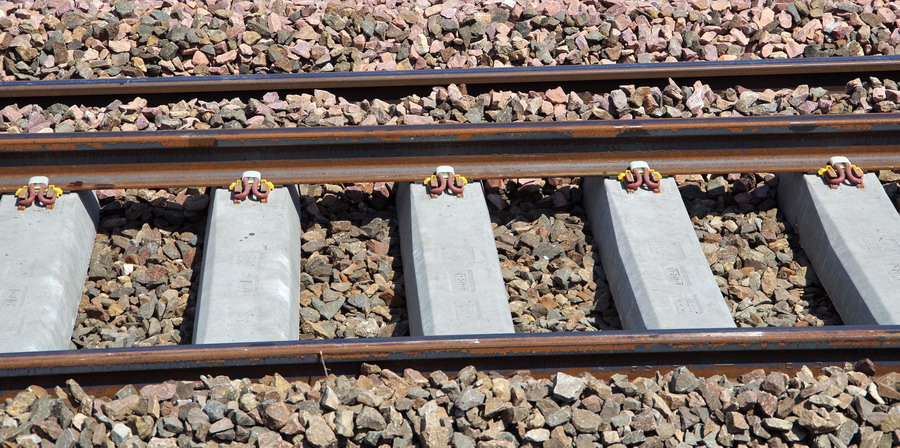

et voilà La pose de la nouvelle voie ferrée à Blangy-Tronville le 27-06-2018

[Bruno37]

utilisation d'une Pelle rail route Vaiacar V704FR+ n°0610V7029 - Meccoli 2 (RR5) pour retirer les coupons de 18 m à Blangy-Tronville le 27-06-2018

utilisation d'une Pelle rail route Vaiacar V704FR+ n°0610V7029 - Meccoli 2 (RR5) pour retirer les coupons de 18 m à Blangy-Tronville le 27-06-2018

utilisation d'une Pelle rail route Vaiacar V704FR+ n°0610V7029 - Meccoli 2 (RR5) pour retirer les coupons de 18 m à Blangy-Tronville le 27-06-2018

utilisation d'une Pelle rail route Vaiacar V704FR+ n°0610V7029 - Meccoli 2 (RR5) pour retirer les coupons de 18 m à Blangy-Tronville le 27-06-2018
