Transport de traverses palettisées pour suites rapides

Répondre

Re: Transport de traverses palettisées pour suites rapides

Messagepar ttxdudu90 » 28 Jan 2011 12:31

pour moi c'est des R09 de base a comparé le châssis avec ceux ci sur ce lien viewtopic.php?f=85&t=2197
Moi vouloir atteindre le point G

toujours voir pour mieux comprendre,
ma chaine de Youtube : http://www.youtube.com/user/ttxdudu90
Guillaume
Avatar de l’utilisateur
ttxdudu90
Posteur Irrécupérable
Posteur Irrécupérable

Messages: 8875
Inscription: 06 Sep 2009 15:35
Localisation: Foussemagne ( 90 )
Haut

Re: Transport de traverses palettisées pour suites rapides

Messagepar Readii94 » 29 Jan 2011 18:29

Salut Guillaume,
Là ils sont employés pour des coupons de rails.Donc, tu comptes les modifier!?
Ciao. Philippe
Avatar de l’utilisateur
Readii94
Posteur Déraillé
Posteur Déraillé

Messages: 949
Inscription: 27 Oct 2007 00:04
Localisation: Val de Marne
Haut

Re: Transport de traverses palettisées pour suites rapides

Messagepar Florian Barraud » 04 Fév 2011 16:10

Hello
es ce que quelqu'un as des photos de sous le chassis en pas trop gros blanc??, pour voir ou sont placer les choses svp
Florian Barraud
Posteur Déraillé
Posteur Déraillé

Messages: 1295
Inscription: 19 Oct 2007 08:44
Haut

Re: Transport de traverses palettisées pour suites rapides

Messagepar Bruno PERES » 04 Fév 2011 16:35

Salut Florian,

Je regarderai si j'ai ça.
Amicalement
Bruno ... fou de TTX
Avatar de l’utilisateur
Bruno PERES
Site Admin
Site Admin

Messages: 9788
Inscription: 17 Aoû 2005 13:52
Localisation: Roques en banlieue toulousaine
Haut

Re: Transport de traverses palettisées pour suites rapides

Messagepar Didier » 04 Fév 2011 18:36

Je dois pouvoir vous aider un peu ;)

Avec la CG MR 2 G 4 n° 5 :!:

Kézako :?:

Ceci ->

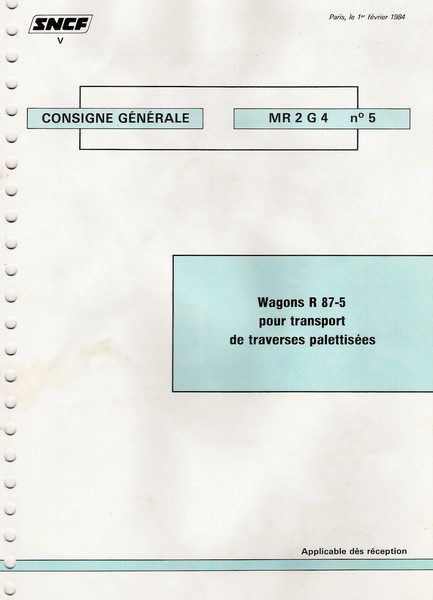

MR2G4n°5_page_I - F.jpg
MR2G4n°5_page_I - F.jpg (37.12 Kio) Vu 2255 fois


:D
Avatar de l’utilisateur
Didier
Posteur Déraillé
Posteur Déraillé

Messages: 1158
Inscription: 20 Oct 2007 17:58
Localisation: RFN
Haut

Re: Transport de traverses palettisées pour suites rapides

Messagepar Didier » 04 Fév 2011 18:38

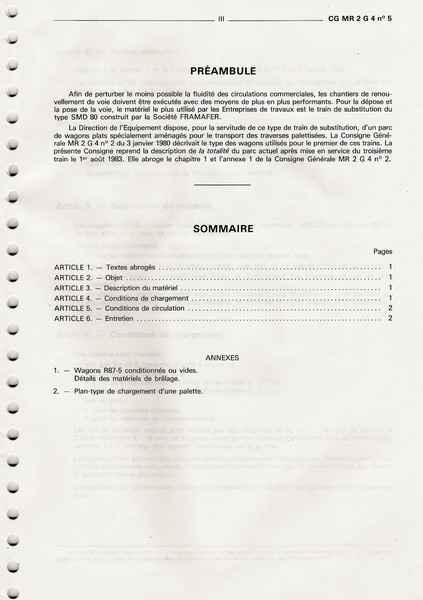

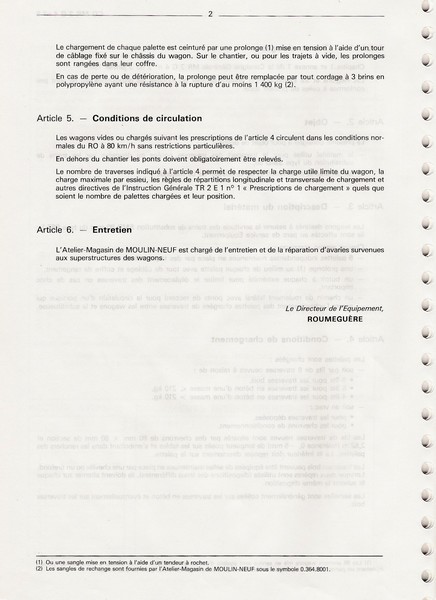

MR2G4n°5_page_III - F.jpg
MR2G4n°5_page_III - F.jpg (51.84 Kio) Vu 2255 fois

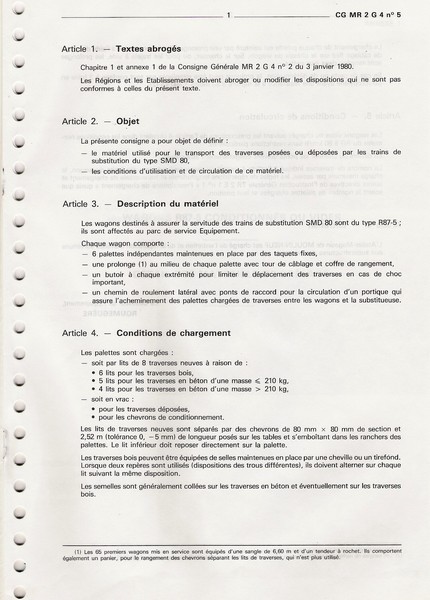

MR2G4n°5_page_1 - F.jpg
MR2G4n°5_page_1 - F.jpg (67.79 Kio) Vu 2255 fois

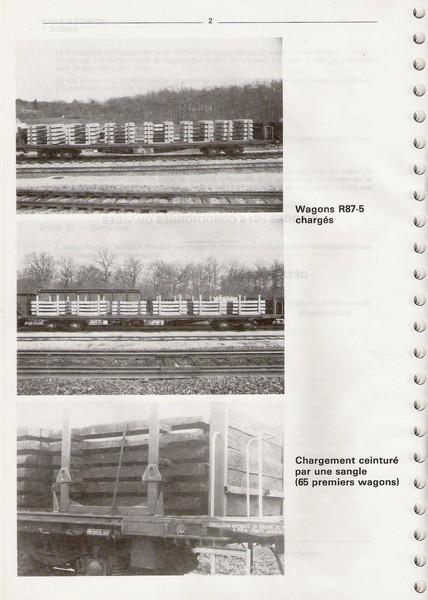

MR2G4n°5_page_2 - F.jpg
MR2G4n°5_page_2 - F.jpg (54.11 Kio) Vu 2255 fois
Avatar de l’utilisateur
Didier
Posteur Déraillé
Posteur Déraillé

Messages: 1158
Inscription: 20 Oct 2007 17:58
Localisation: RFN
Haut

Re: Transport de traverses palettisées pour suites rapides

Messagepar Didier » 04 Fév 2011 18:41

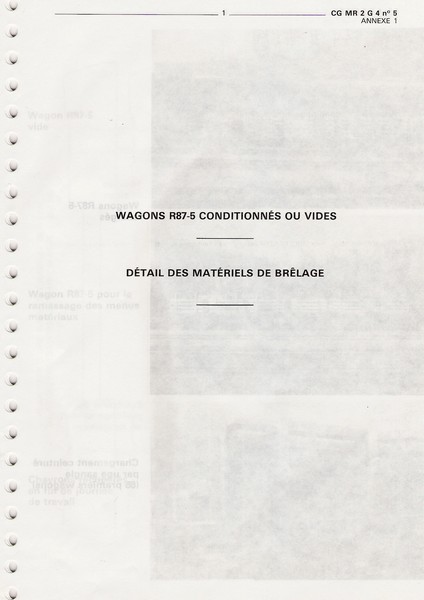

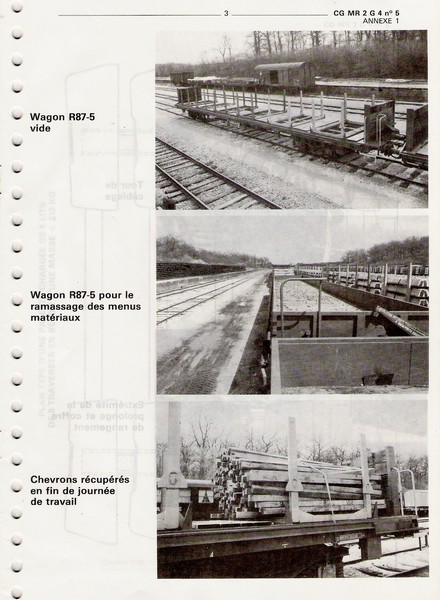

MR2G4n°5_annexe_1_1 - F.jpg
MR2G4n°5_annexe_1_1 - F.jpg (35.05 Kio) Vu 2255 fois


MR2G4n°5_annexe_1_2 - F.jpg
MR2G4n°5_annexe_1_2 - F.jpg (65.27 Kio) Vu 2255 fois

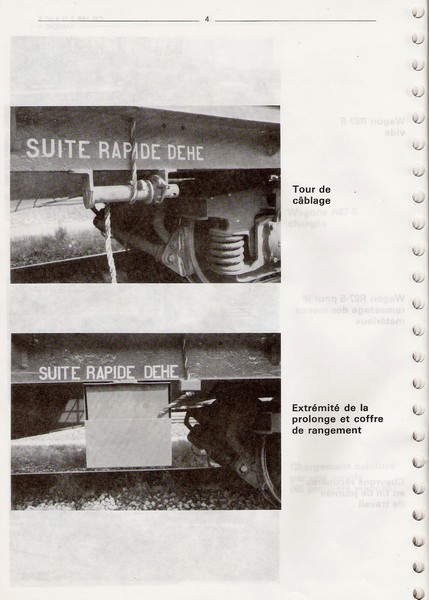

MR2G4n°5_annexe_1_3 - F.jpg
MR2G4n°5_annexe_1_3 - F.jpg (79.52 Kio) Vu 2255 fois


MR2G4n°5_annexe_1_4 - F.jpg
MR2G4n°5_annexe_1_4 - F.jpg (60.54 Kio) Vu 2255 fois
Avatar de l’utilisateur
Didier
Posteur Déraillé
Posteur Déraillé

Messages: 1158
Inscription: 20 Oct 2007 17:58
Localisation: RFN
Haut

Re: Transport de traverses palettisées pour suites rapides

Messagepar Didier » 04 Fév 2011 18:43

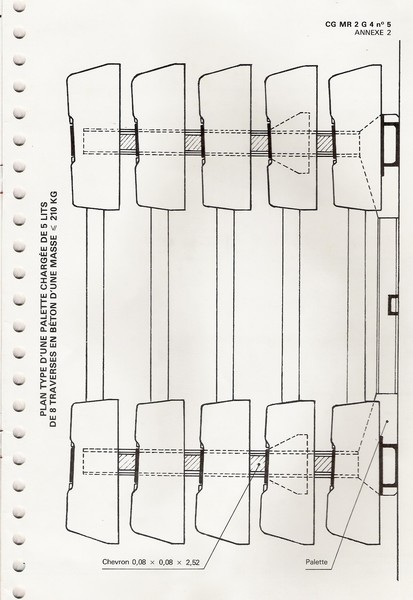

MR2G4n°5_annexe_2 - F.jpg
MR2G4n°5_annexe_2 - F.jpg (53.59 Kio) Vu 2254 fois


( l'ensemble est dispo en pdf par mail si besoin ! )

:mrgreen:
Avatar de l’utilisateur
Didier
Posteur Déraillé
Posteur Déraillé

Messages: 1158
Inscription: 20 Oct 2007 17:58
Localisation: RFN
Haut

Re: wagons plats transport de traverses conditionnées - SNCF

Messagepar POUPELAIN » 20 Avr 2011 19:48

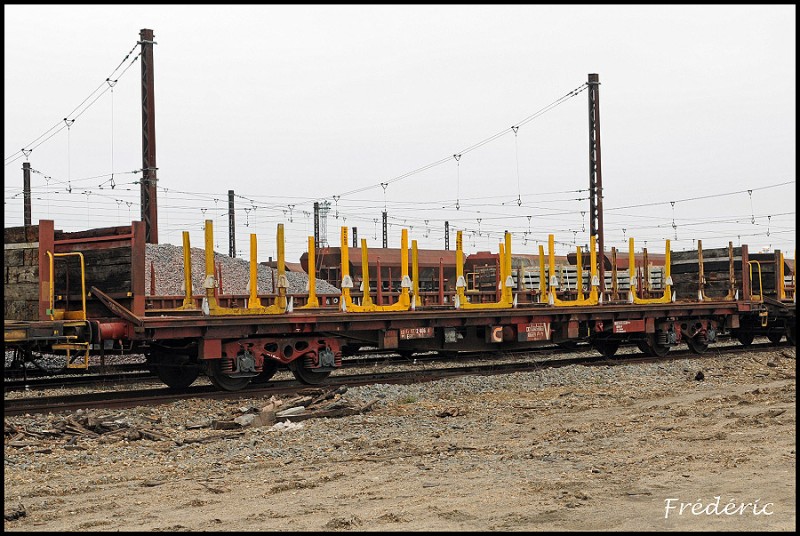

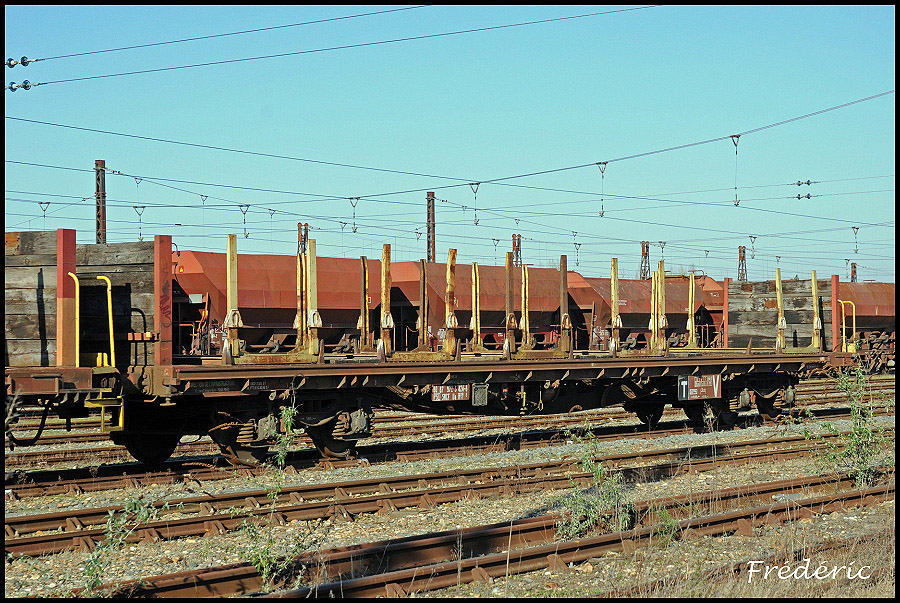

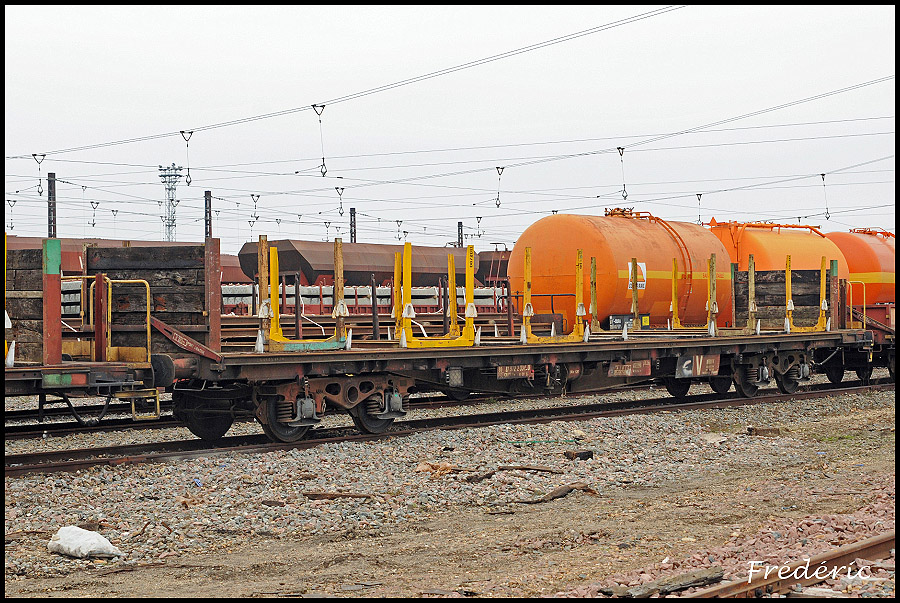

80 87 972 3 424-8 Us R09-5 Coutras 16/01/11

80 87 972 3 424-8 Us R09-5 Coutras01 160111-border.jpg

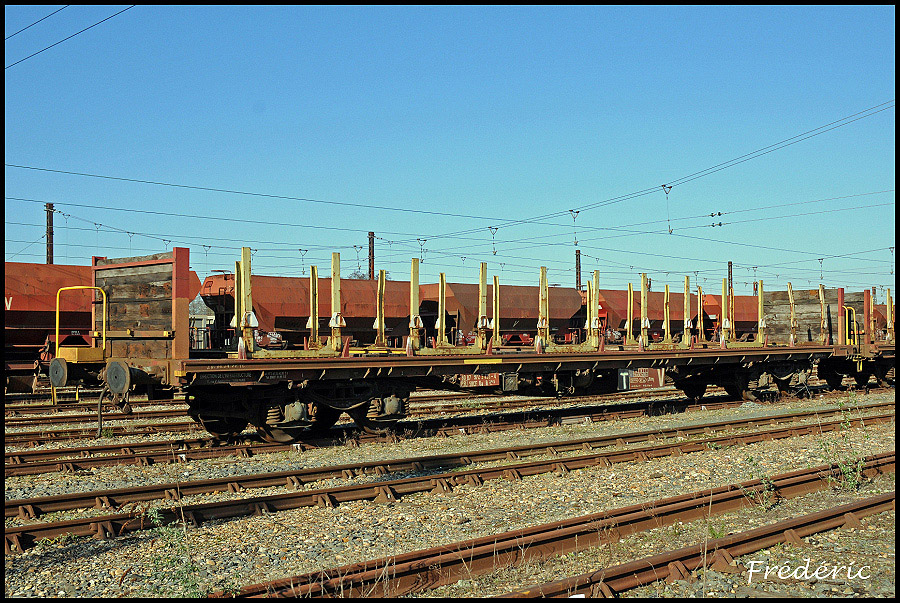

80 87 972 3 435-4 Us R09-5 Coutras 16/01/11

80 87 972 3 435-4 Us R09-5 Coutras01 160111-border.jpg
Frédéric POUPELAIN
Avatar de l’utilisateur
POUPELAIN
Posteur Confirmé
Posteur Confirmé

Messages: 461
Inscription: 20 Juin 2007 11:55
Localisation: CLERAC (17)
Haut

Re: Transport de traverses palettisées pour suites rapides

Messagepar POUPELAIN » 18 Jan 2012 00:07

Bonsoir,

Quelques wagons à Coutras le 15/01/2012

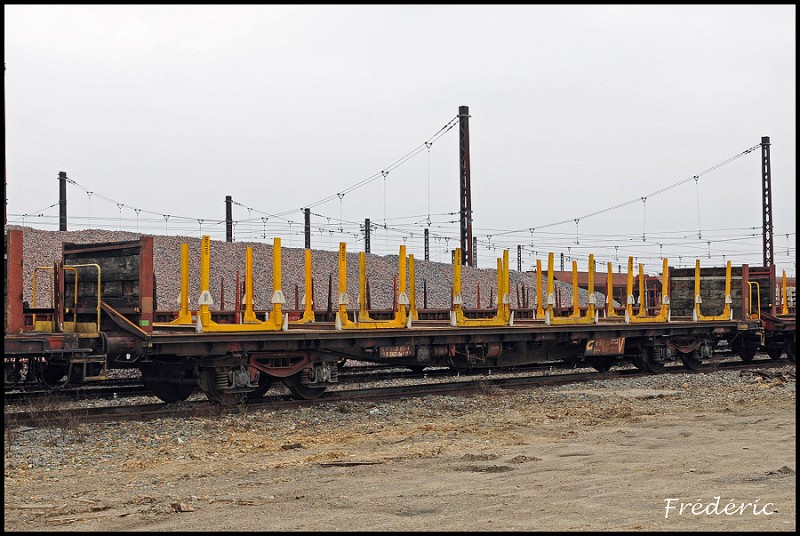

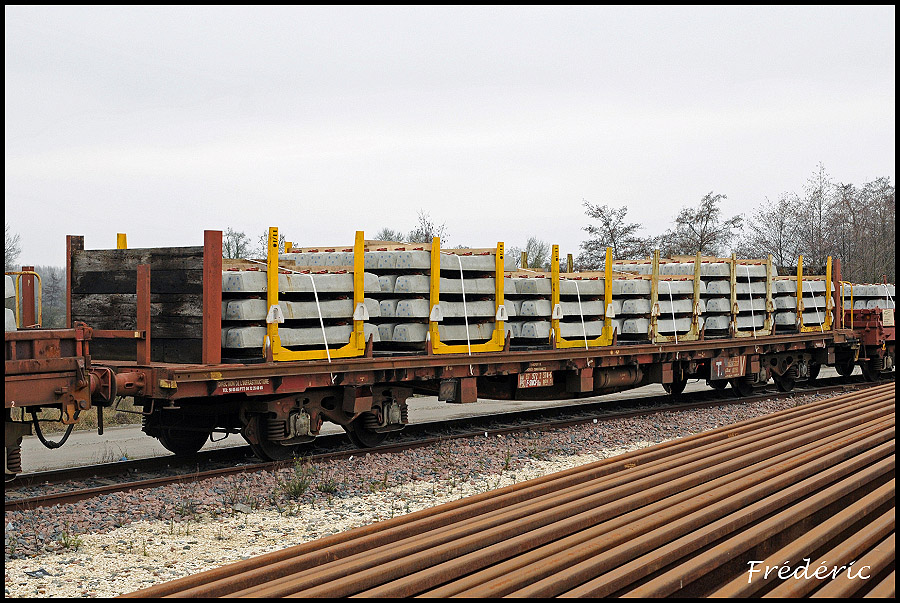

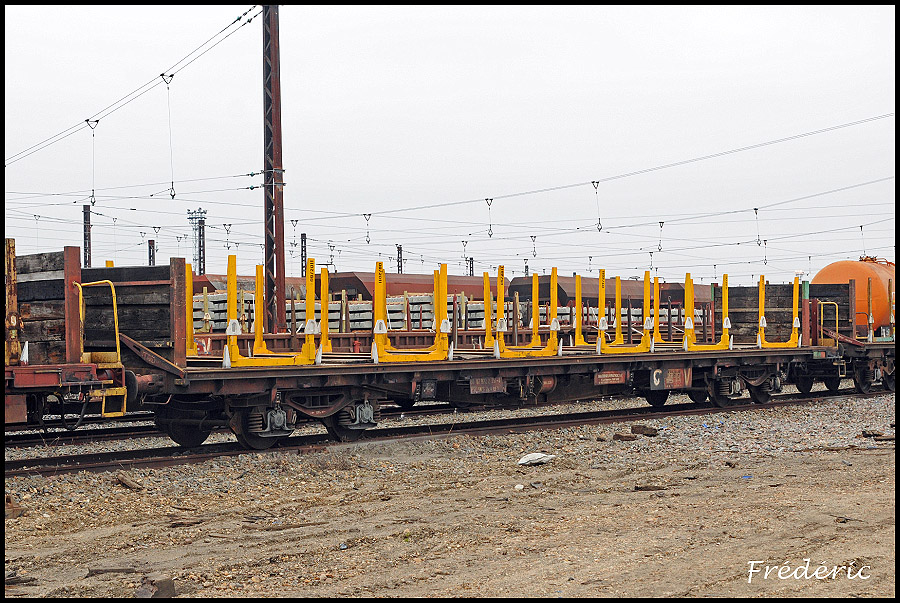

80 87 972 2 334-0 Ua R09-5

80 87 972 2 334-0 Ua R09-5 Coutras01 150112-border.jpg

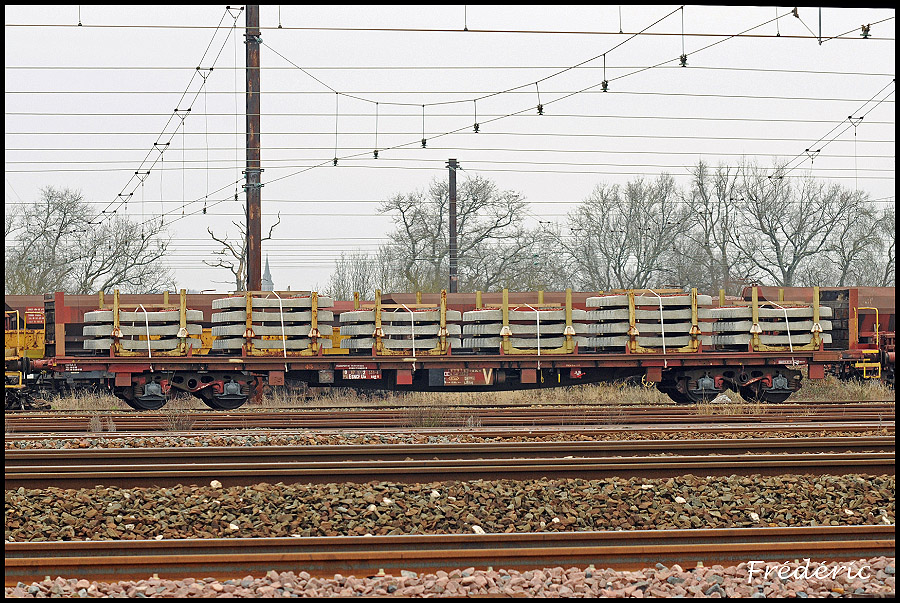

80 87 972 2 351-4 Ua R09-5

80 87 972 2 351-4 Ua R09-5 Coutras01 150112-border.jpg

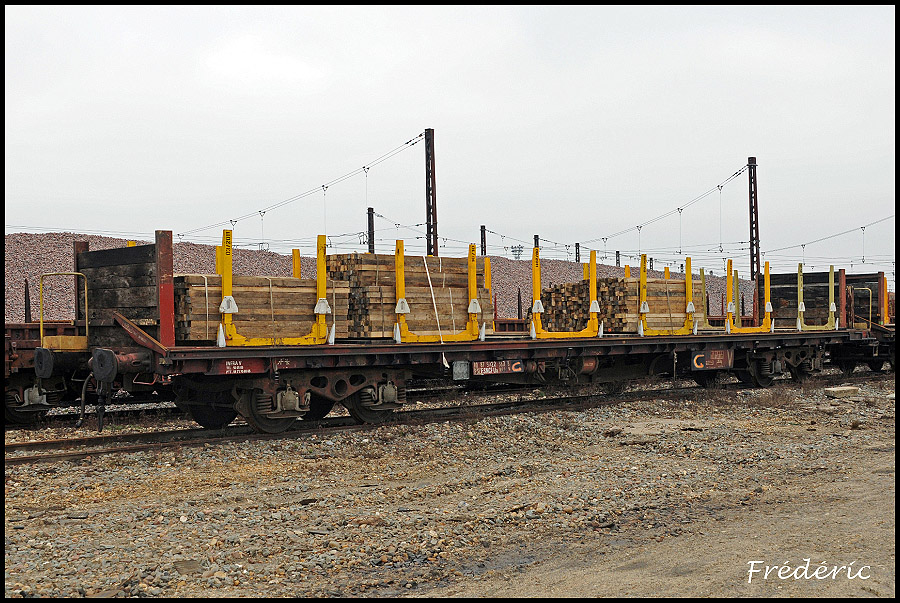

80 87 972 2 374-6 Ua R09-5

80 87 972 2 374-6 Ua R09-5 Coutras01 150112-border.jpg

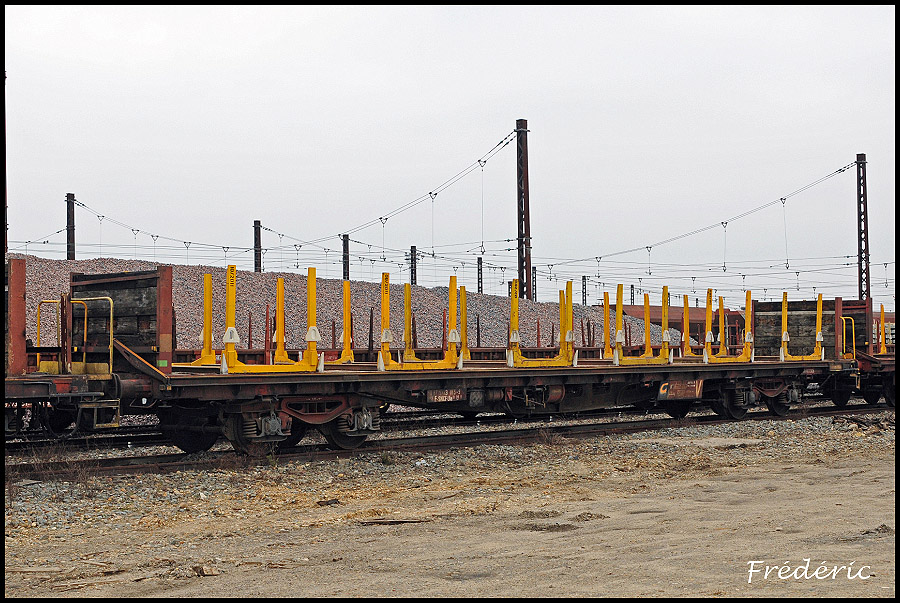

80 87 972 2 387-8 Ua R09-5

80 87 972 2 387-8 Ua R09-5 Coutras01 150112-border.jpg
Frédéric POUPELAIN
Avatar de l’utilisateur
POUPELAIN
Posteur Confirmé
Posteur Confirmé

Messages: 461
Inscription: 20 Juin 2007 11:55
Localisation: CLERAC (17)
Haut

Re: Transport de traverses palettisées pour suites rapides

Messagepar POUPELAIN » 18 Jan 2012 00:11

80 87 972 2 466-0 Ua R09-5

80 87 972 2 466-0 Ua R09-5 Coutras01 150112-border.jpg


80 87 972 2 539-4 Ua R09-5

80 87 972 2 539-4 Ua R09-5 Coutras01 150112-border.jpg


80 87 972 3 013-9 Ua R09-5

80 87 972 3 013-9 Ua R09-5 Coutras01 150112-border.jpg
Frédéric POUPELAIN
Avatar de l’utilisateur
POUPELAIN
Posteur Confirmé
Posteur Confirmé

Messages: 461
Inscription: 20 Juin 2007 11:55
Localisation: CLERAC (17)
Haut

Re: Transport de traverses palettisées pour suites rapides

Messagepar Readii94 » 18 Jan 2012 12:16

Merci Frédéric,
Mais quelle est la base de ce wagon?Merci.
Ciao. Philippe
Avatar de l’utilisateur
Readii94
Posteur Déraillé
Posteur Déraillé

Messages: 949
Inscription: 27 Oct 2007 00:04
Localisation: Val de Marne
Haut

Re: Transport de traverses palettisées pour suites rapides

Messagepar Bruno PERES » 18 Jan 2012 14:06

Bonjour,

Ces wagons ressemblent aux châssis utilisés pour les WIT (par exemple celui de Toulouse), mais je ne suis pas certain qu'il s'agisse du même :spamafote:
Amicalement
Bruno ... fou de TTX
Avatar de l’utilisateur
Bruno PERES
Site Admin
Site Admin

Messages: 9788
Inscription: 17 Aoû 2005 13:52
Localisation: Roques en banlieue toulousaine
Haut

Re: Transport de traverses palettisées pour suites rapides

Messagepar Bruno PERES » 18 Jan 2012 19:32

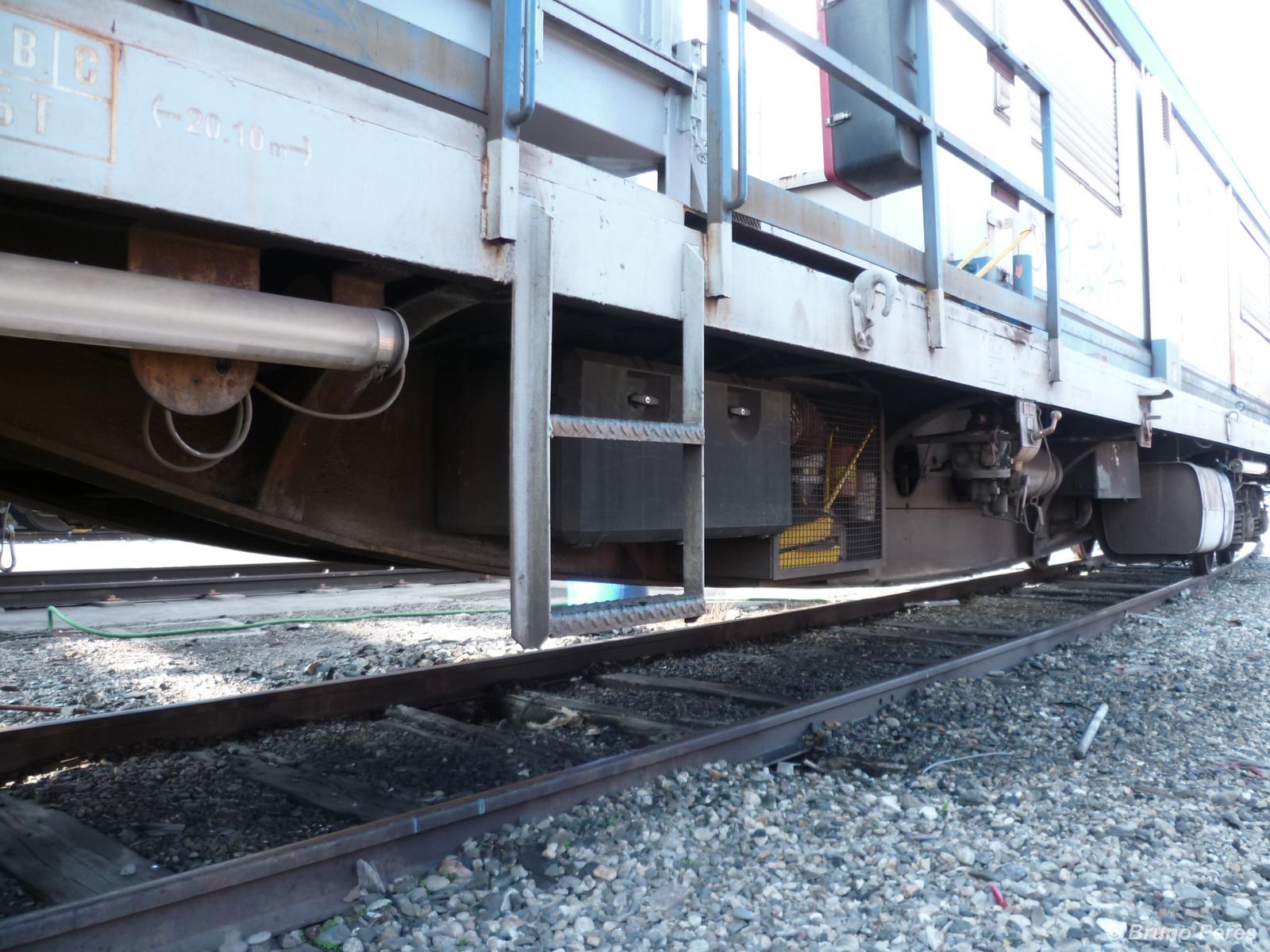

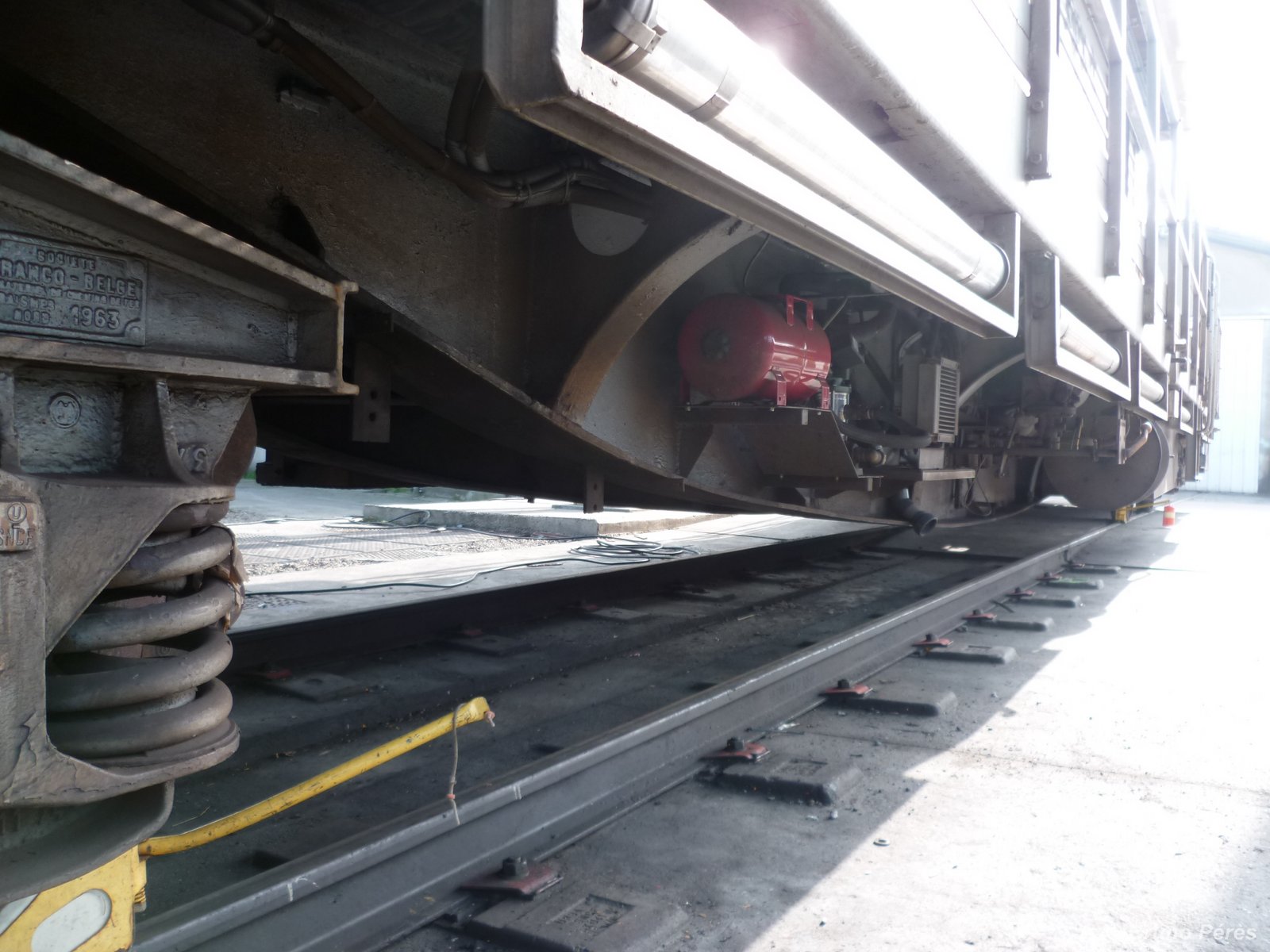

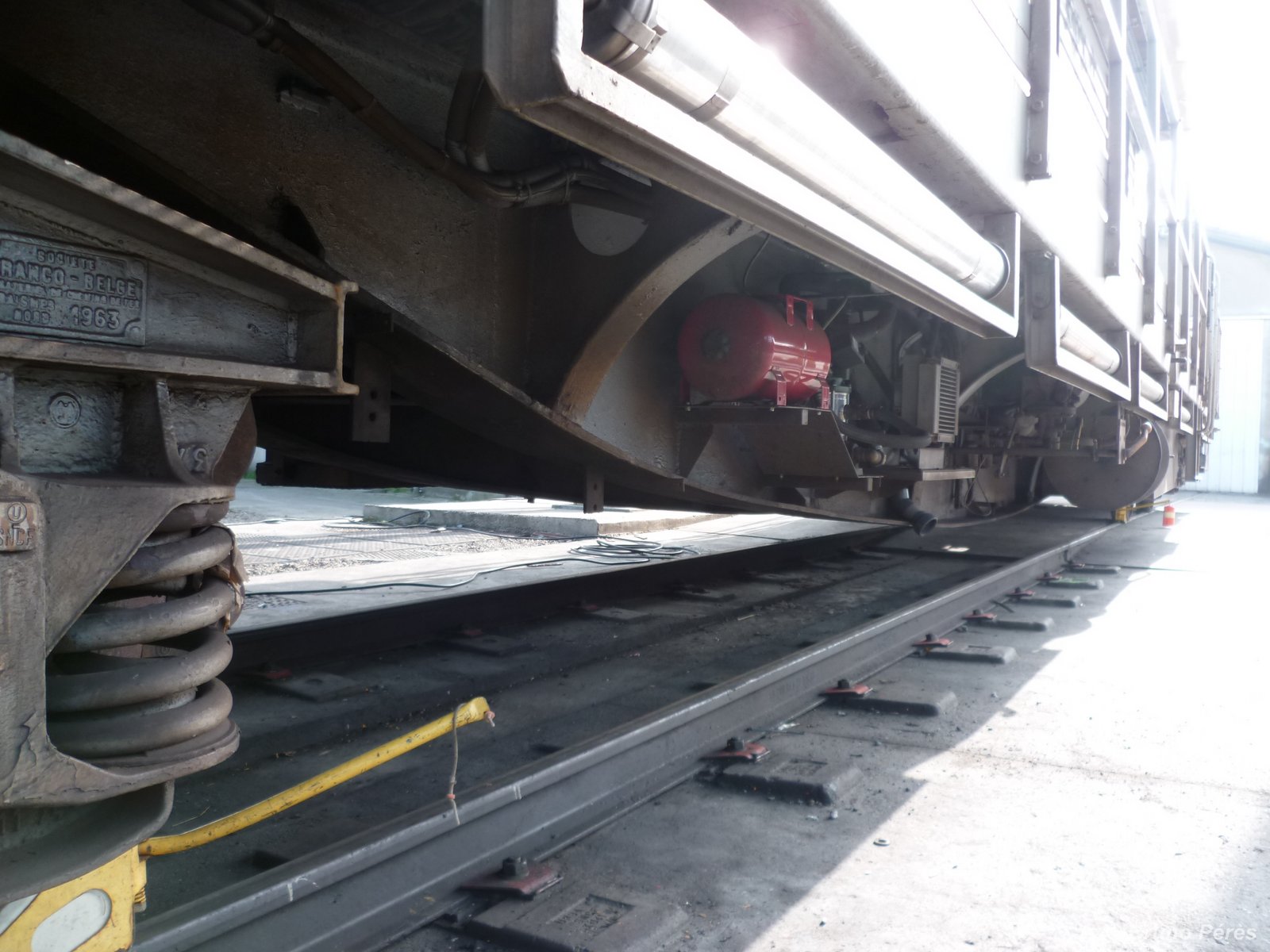

Voici 2 photos des dessous de châssis du WIT et de son épurateur.

80 87 979 8 752-2 - Uas W89 4 - TL (41)-light.JPG
WIT 80 87 979 8 752-2 - Uas W89 4 - TL

80 87 979 4 214-7 - Uas R54 4 - TL (90)-light.JPG
Épurateur 80 87 979 4 214-7 - Uas R54 4 - TL

Pour info, voici quelques cotes des WIT et épurateur :
- 20,10m hors tout
- 12,80m entre les axes de boggies

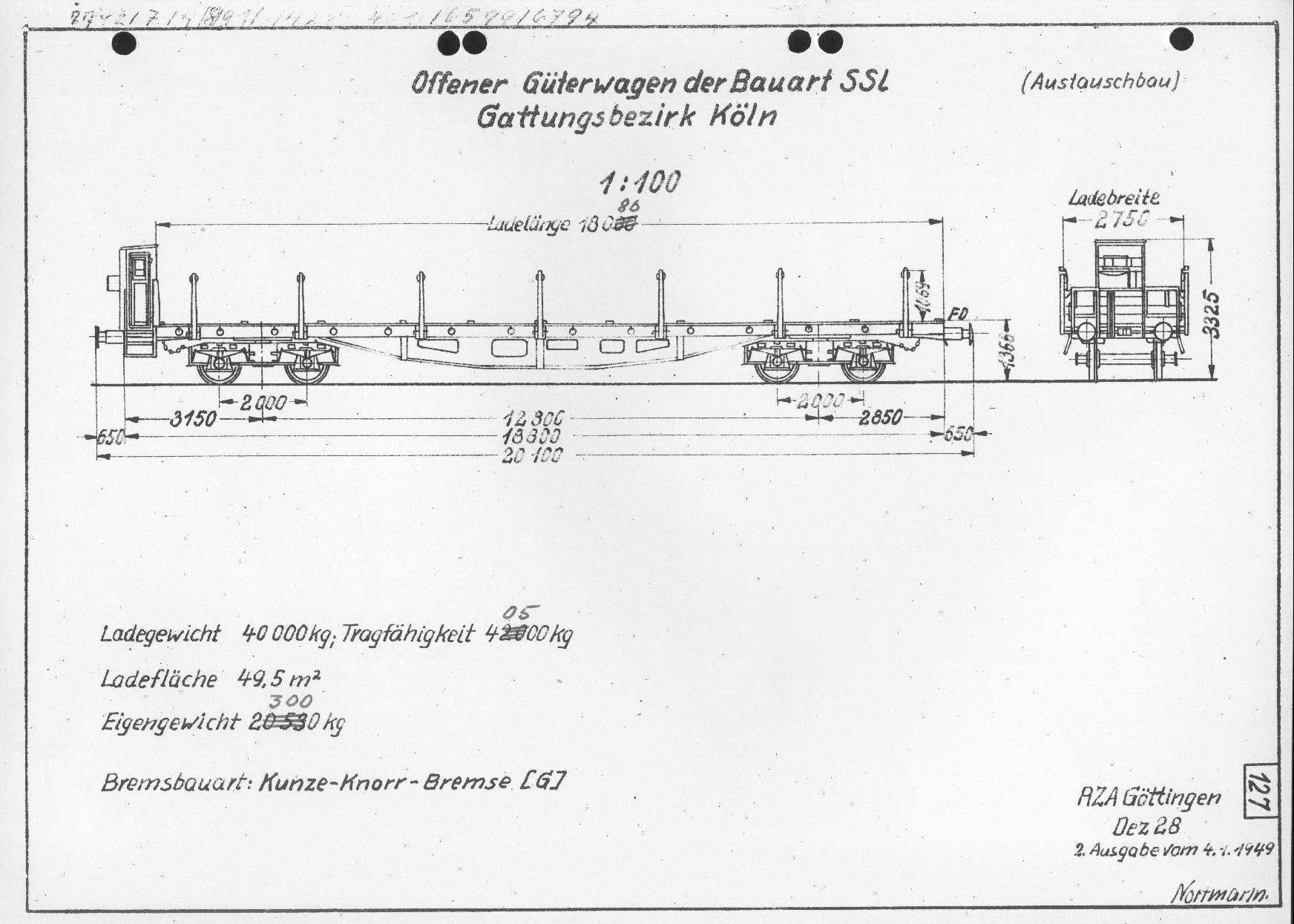

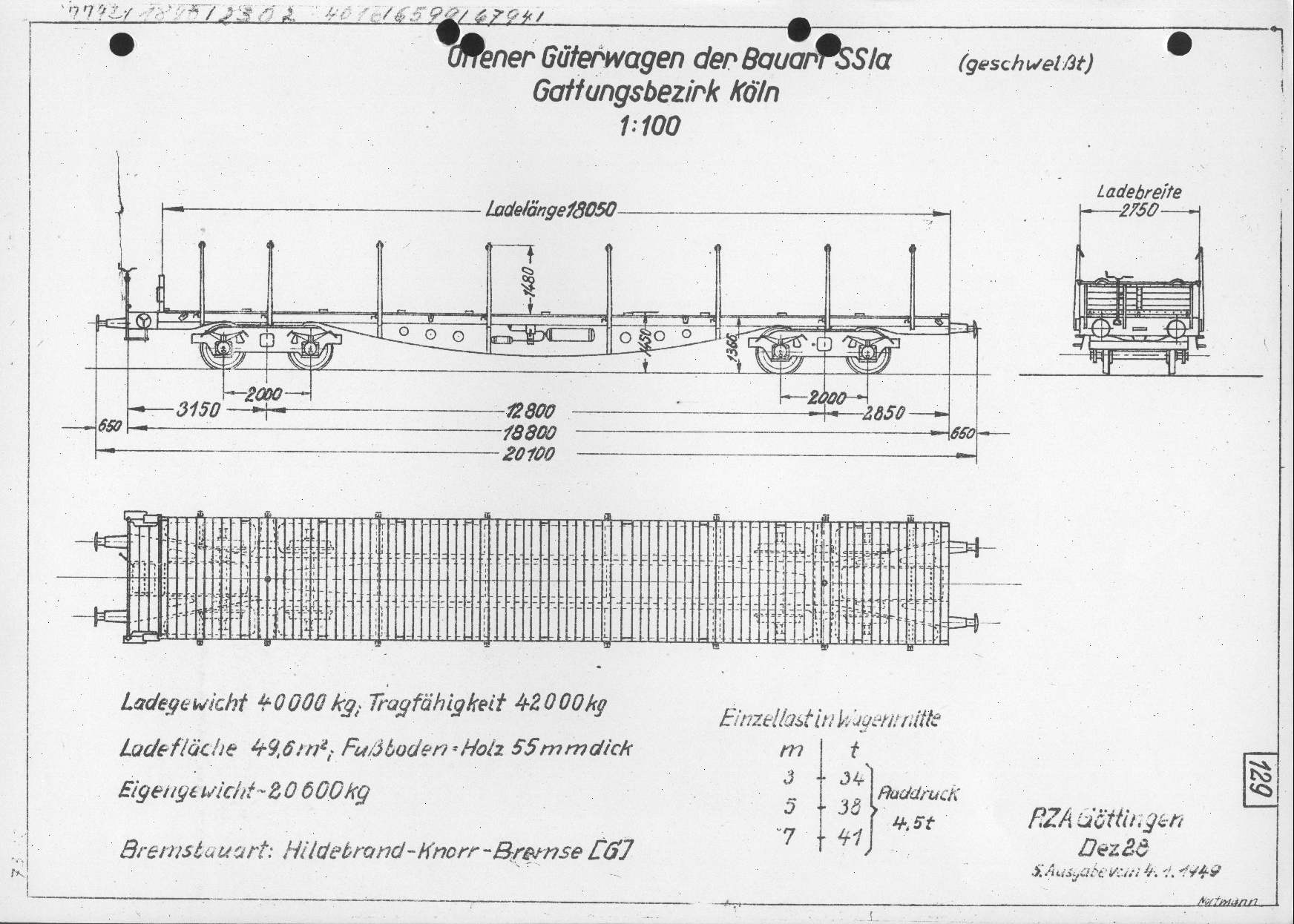

Je joins également deux diagrammes qui pourront servir aux constructeurs ;)

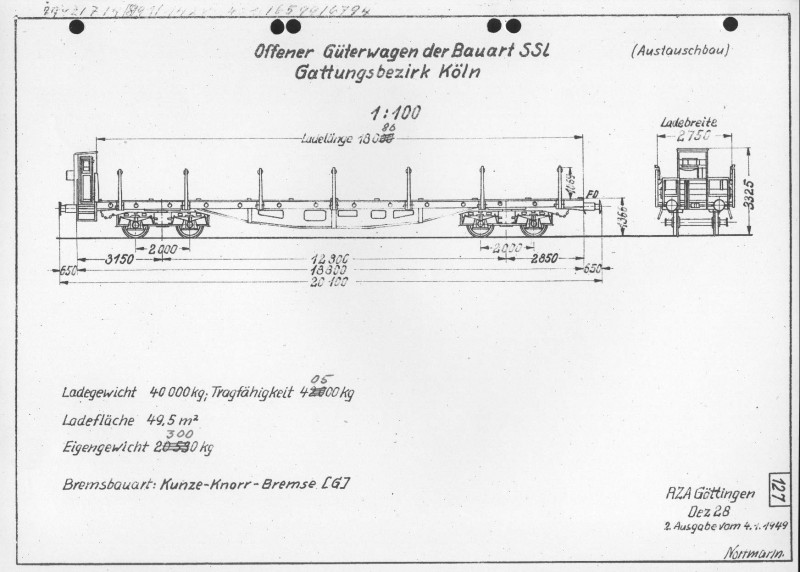

Peut servir de base - 100-127-sslm25.jpg

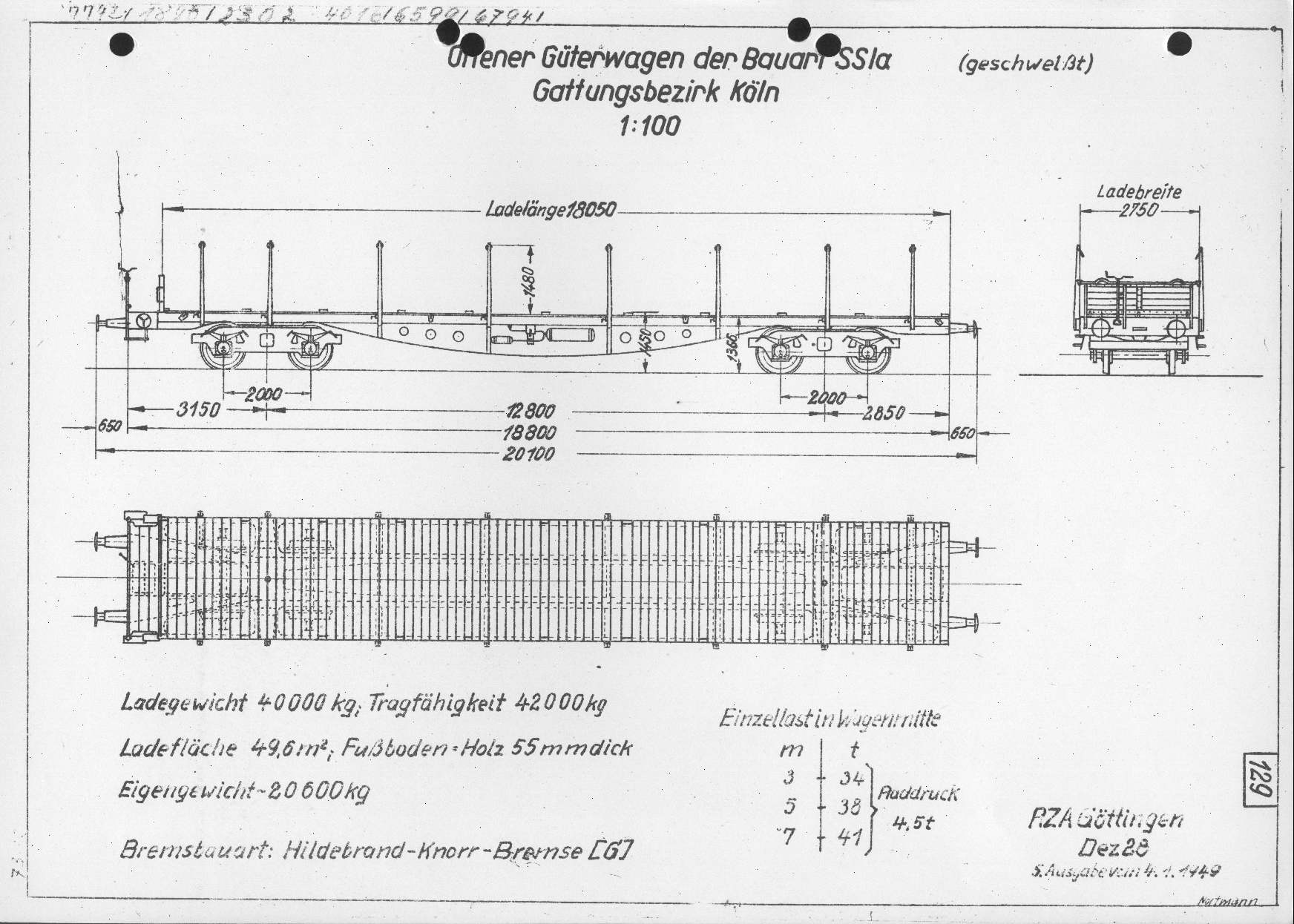

Peut servir de base - 100-129-sslma44.jpg
Amicalement
Bruno ... fou de TTX
Avatar de l’utilisateur
Bruno PERES
Site Admin
Site Admin

Messages: 9788
Inscription: 17 Aoû 2005 13:52
Localisation: Roques en banlieue toulousaine
Haut

Re: Transport de traverses palettisées pour suites rapides

Messagepar Readii94 » 19 Jan 2012 12:52

Merci à vous tous pour les infos :)
Ciao. Philippe
Avatar de l’utilisateur
Readii94
Posteur Déraillé
Posteur Déraillé

Messages: 949
Inscription: 27 Oct 2007 00:04
Localisation: Val de Marne
Haut
