Messagepar leti35 » 04 Mai 2019 17:55

Bonjour à tous, :coucou:
Suite à un entretien téléphonique avec Bruno Péres :coucou: :coucou: , voici les premières photos du réseau que je projette de réaliser :reflexion:
Ce n'est QUE le début, je suis encore loin du but final.
Pour l'instant j'ai confectionné 10 des 17 modules (la partie gare et voies de garages)
voici les premières photos prises lors d'une expo mi-avril au Fab-Lab dont je suis membre.

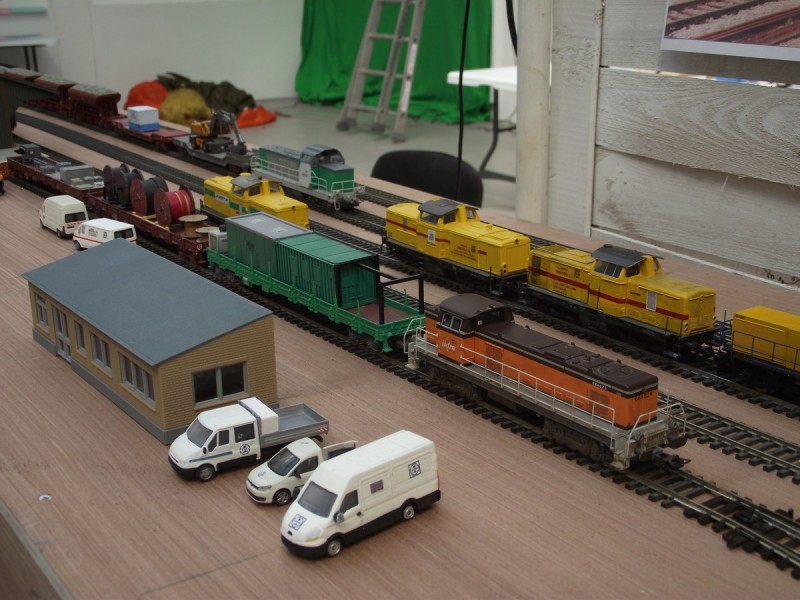

vue d'une partie des vois de garage

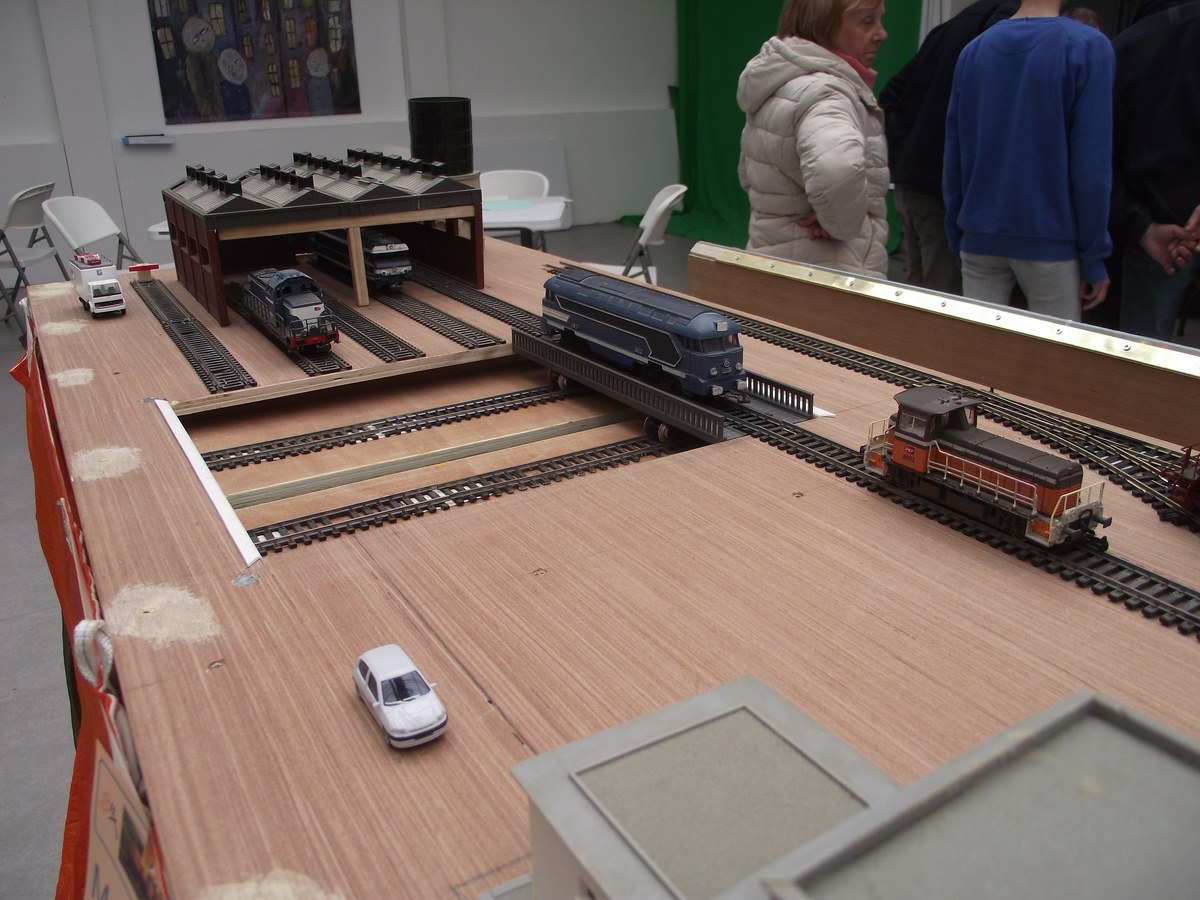

vue du futur pont transbordeur

vue d'une partie des voies de garage

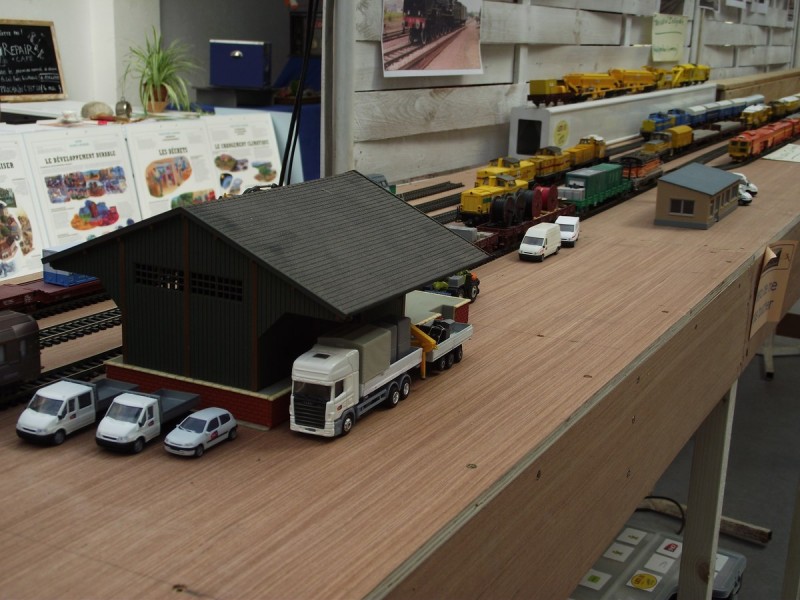

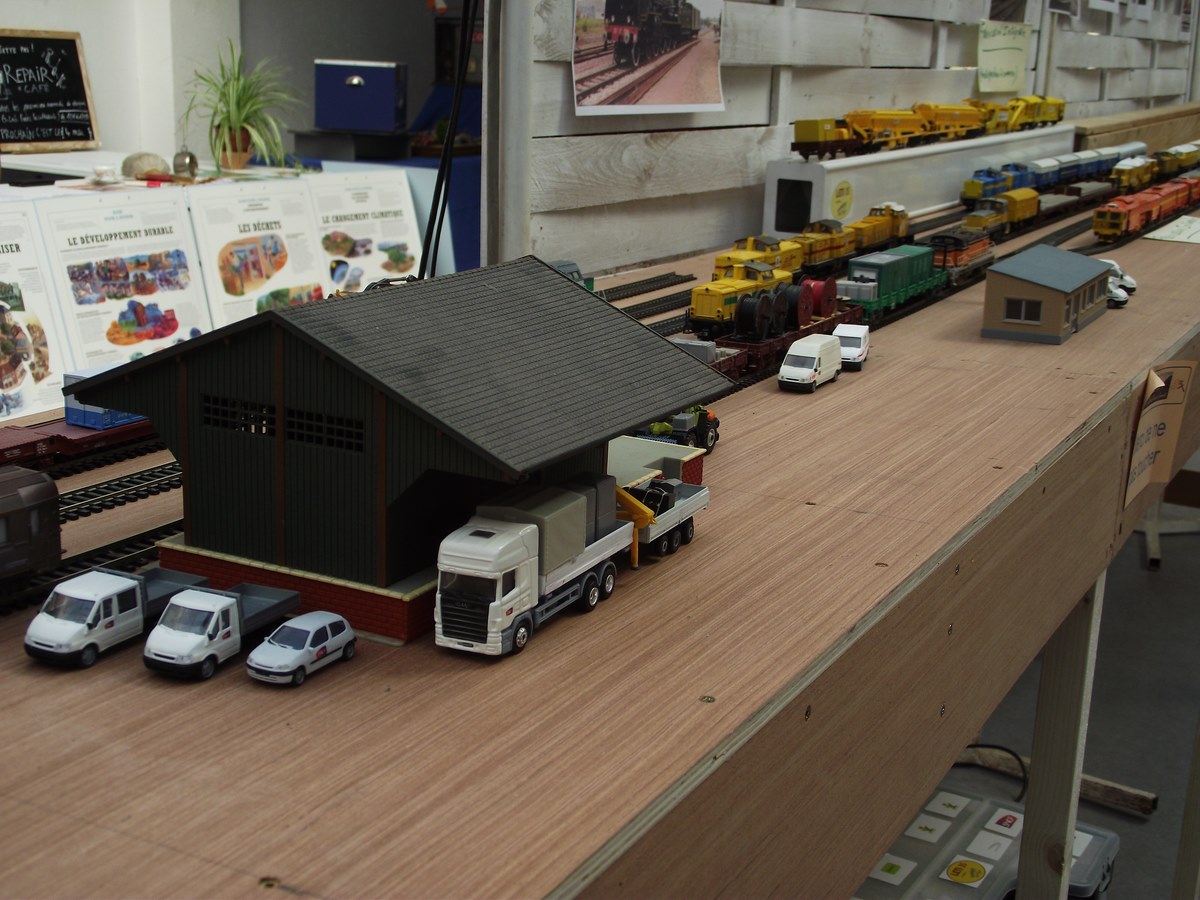

emplacement de la halle

lors de cette expo il n'y avait que les 5 modules "vois de garage" et comme vous le voyez ils sont "brut de fonderie" :langue02:
Les photos suivantes concernent le pupitre de commande, en cour de réalisation lui aussi
Amicalement, Léon (le Breton)
Avatar de l’utilisateur
leti35
Posteur Confirmé
Posteur Confirmé

Messages: 461
Inscription: 16 Mai 2013 17:10
Localisation: Plerguer (35), Bretagne

Re: Réseau HO leti35

Messagepar leti35 » 04 Mai 2019 18:10

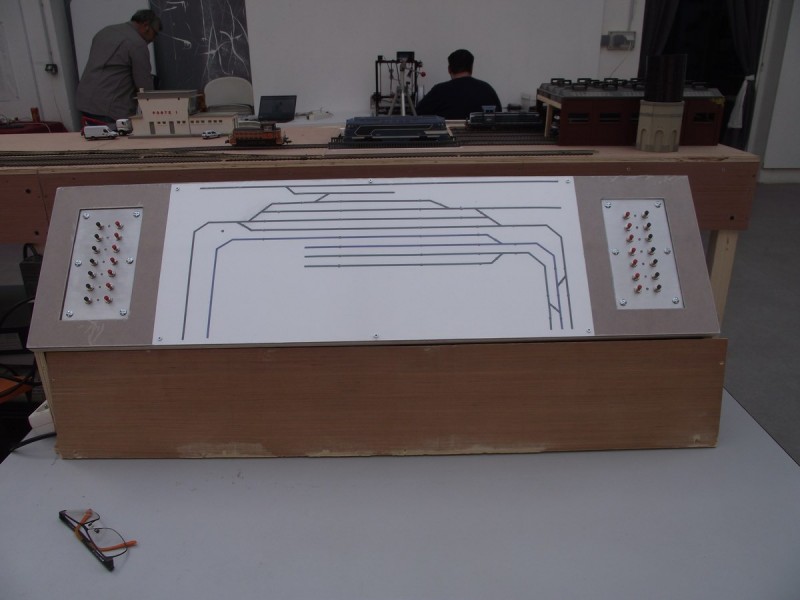

pupitre de commande

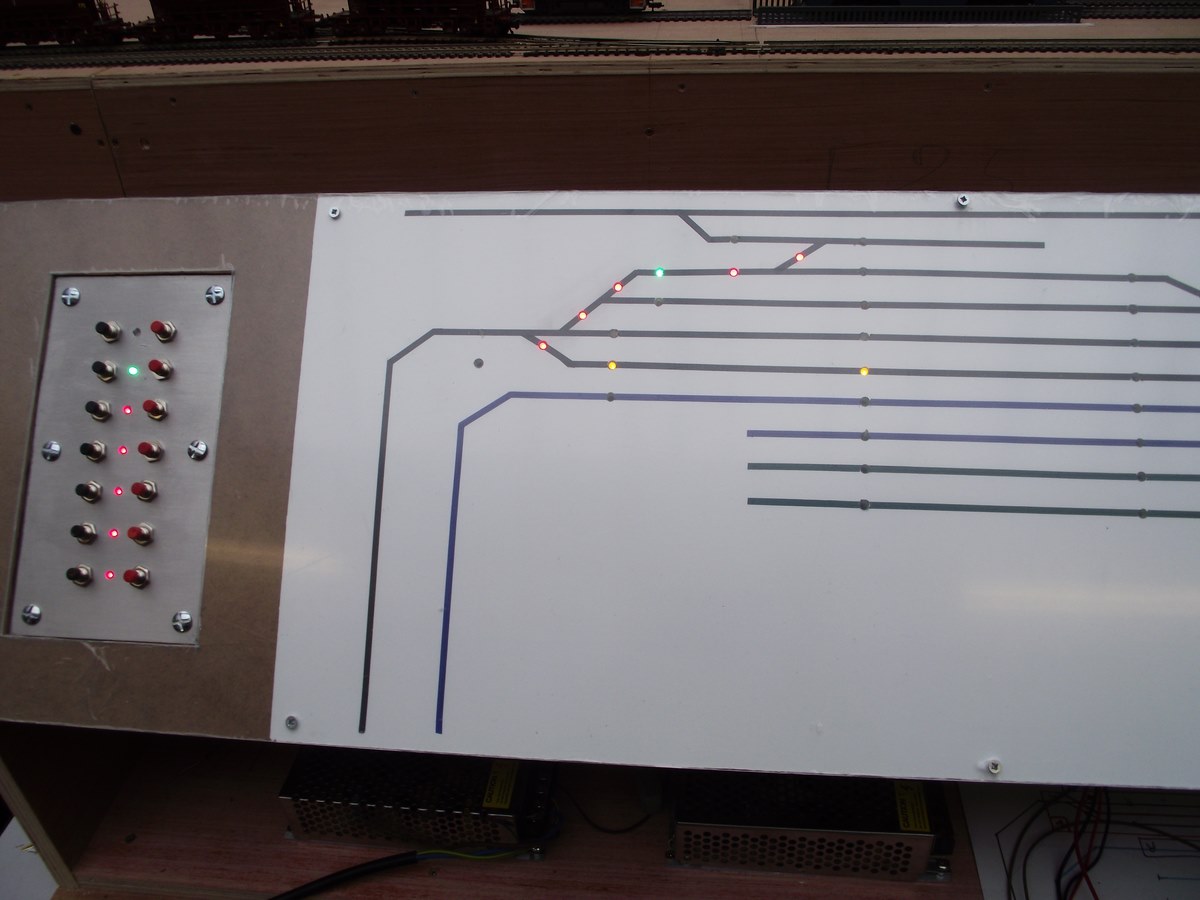

détail du tableau

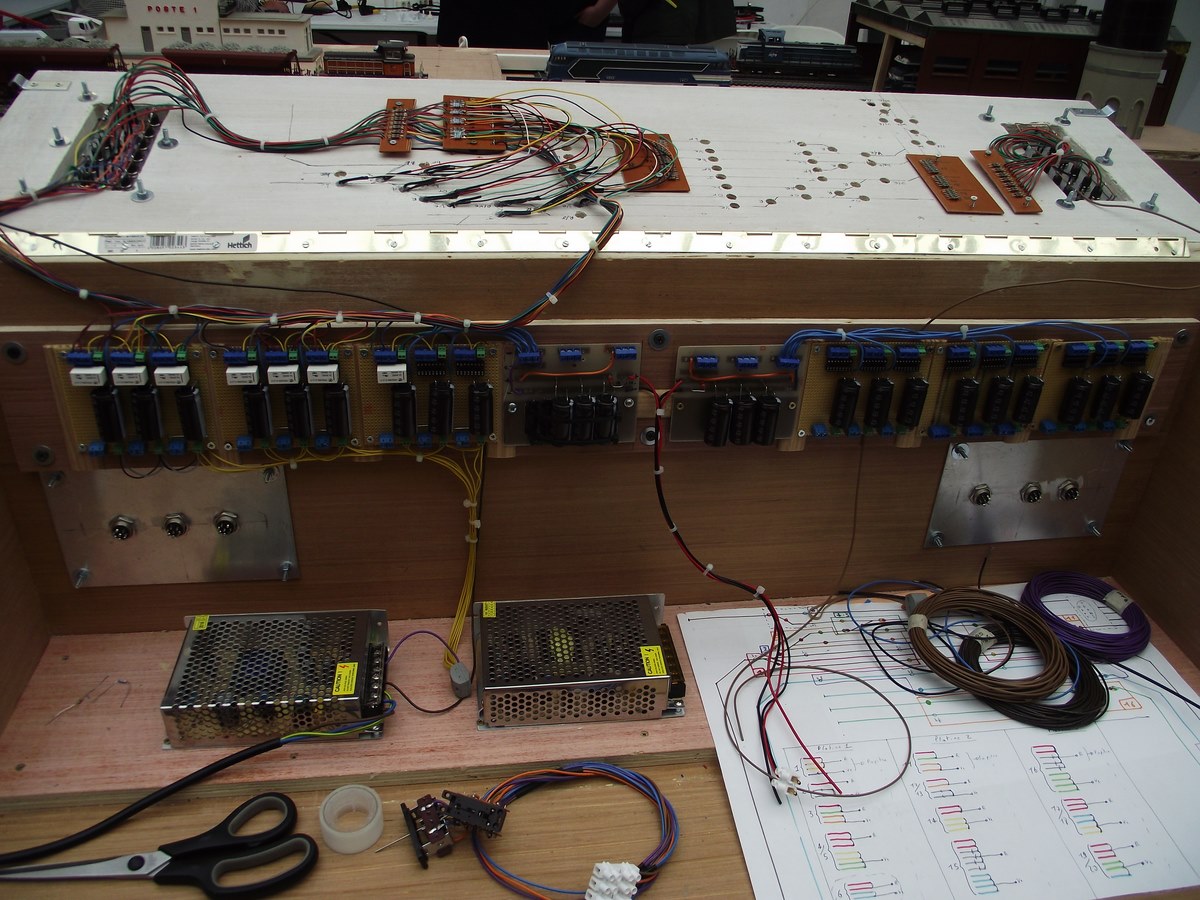

intérieur de la "bête"

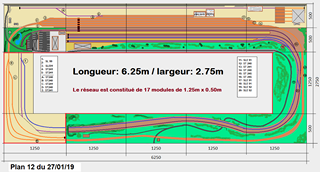

Aie!!! j'ai failli oublier le plan du réseau :siffle:
Plan réseau 14 [320x200].bmp
plan du réseau futur
Plan réseau 14 [320x200].bmp (215.05 Kio) Vu 4519 fois

:hein65: :coucou: :coucou:
voila pour aujourd'hui,
la suite :reflexion: bientôt Daccord07 Daccord07
Amicalement, Léon (le Breton)
Avatar de l’utilisateur
leti35
Posteur Confirmé
Posteur Confirmé

Messages: 461
Inscription: 16 Mai 2013 17:10
Localisation: Plerguer (35), Bretagne

Re: Réseau HO leti35

Messagepar kas » 10 Juin 2019 18:27

Beau projet tous ça.

Continue de nous montrer les avancées. ;)
kas
Posteur du Dimanche
Posteur du Dimanche

Messages: 54
Inscription: 26 Avr 2012 09:32

Re: Réseau HO leti35

Messagepar leti35 » 21 Aoû 2019 16:17

bonjour à tous, :coucou: :coucou:
quelques nouvelles de mon réseau, le pupitre de commande est presque fini (peinture et quelques détails)
b_5_ intérieur pupitre.JPG

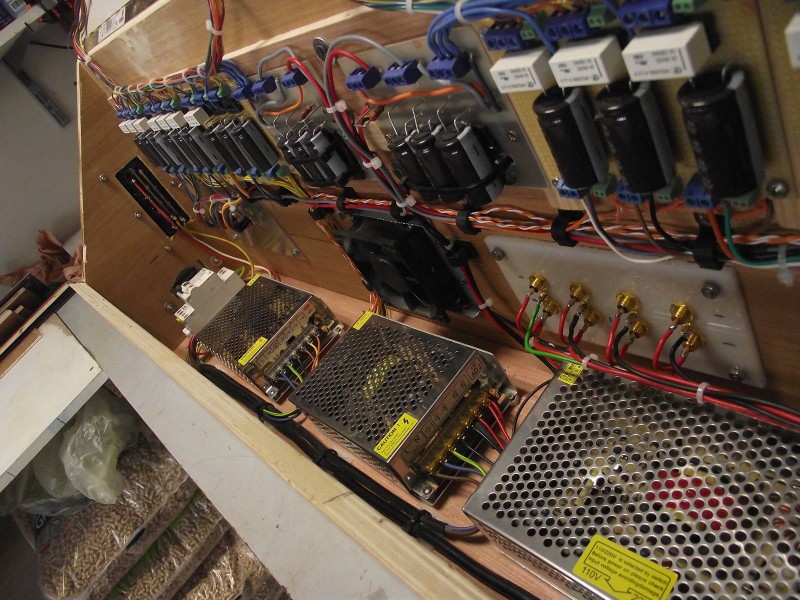

intérieur du pupitre

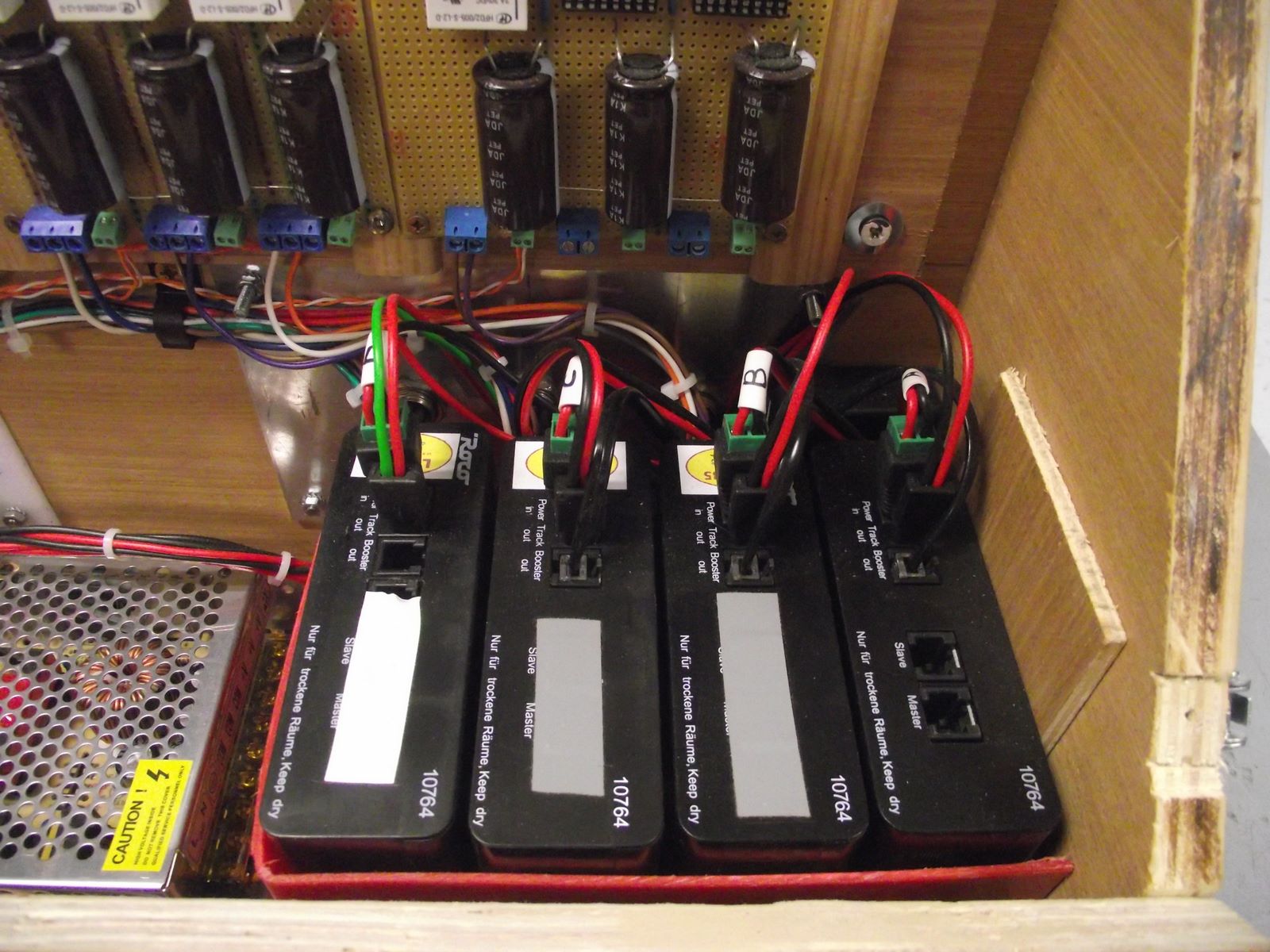

b_10_ boitiers de commande des trains.JPG
boitiers de commande roco

c_ arrière pupitre_1.JPG

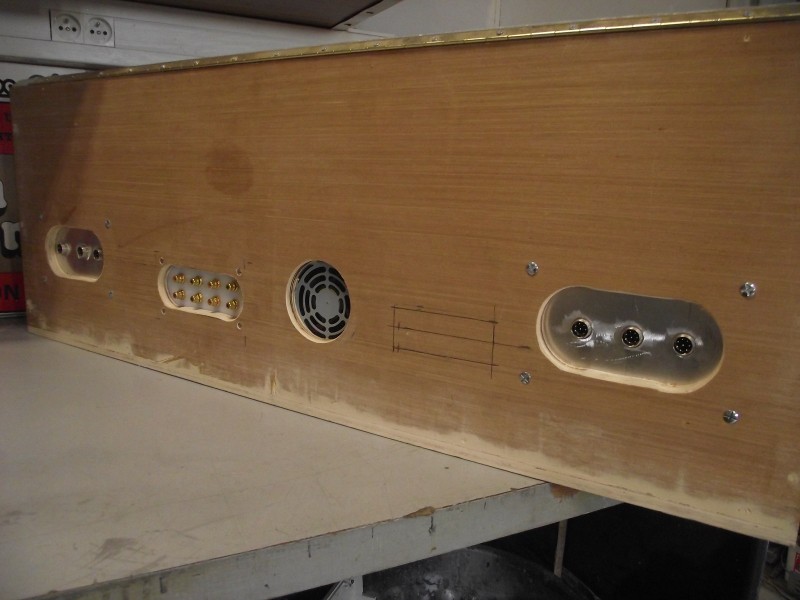

arrière du pupitre

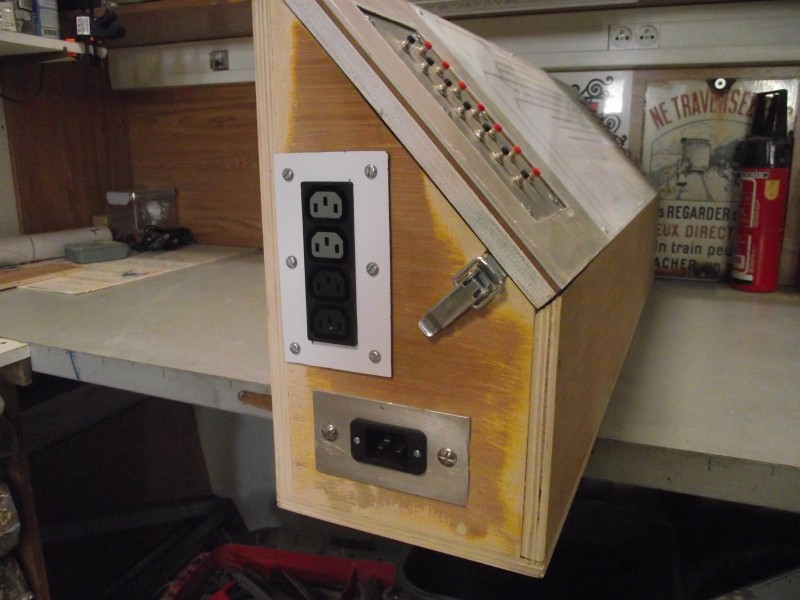

e_ alimentation électrique pupitre_4.JPG
alimentation électrique du pupitre
Amicalement, Léon (le Breton)
Avatar de l’utilisateur
leti35
Posteur Confirmé
Posteur Confirmé

Messages: 461
Inscription: 16 Mai 2013 17:10
Localisation: Plerguer (35), Bretagne

Re: Réseau HO leti35

Messagepar leti35 » 21 Aoû 2019 16:30

pose liège_1.JPG

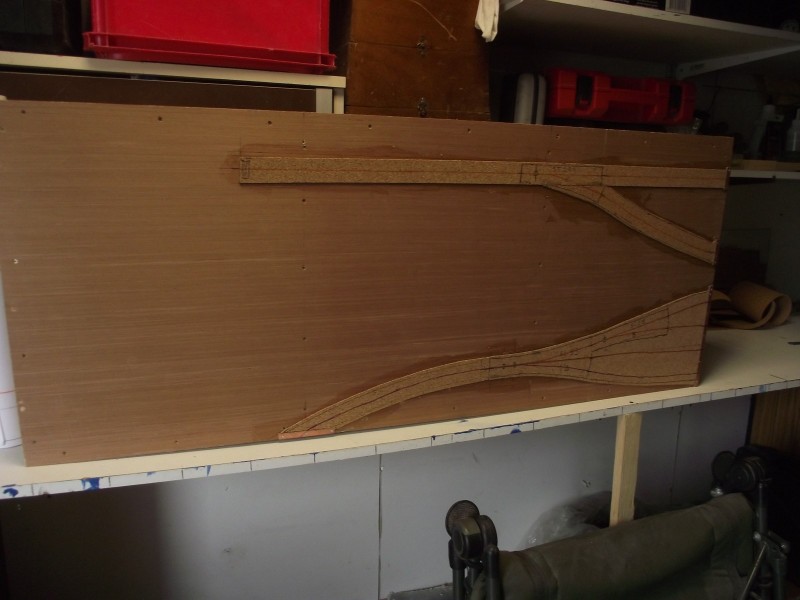

pose du liège pour les voies sur les modules

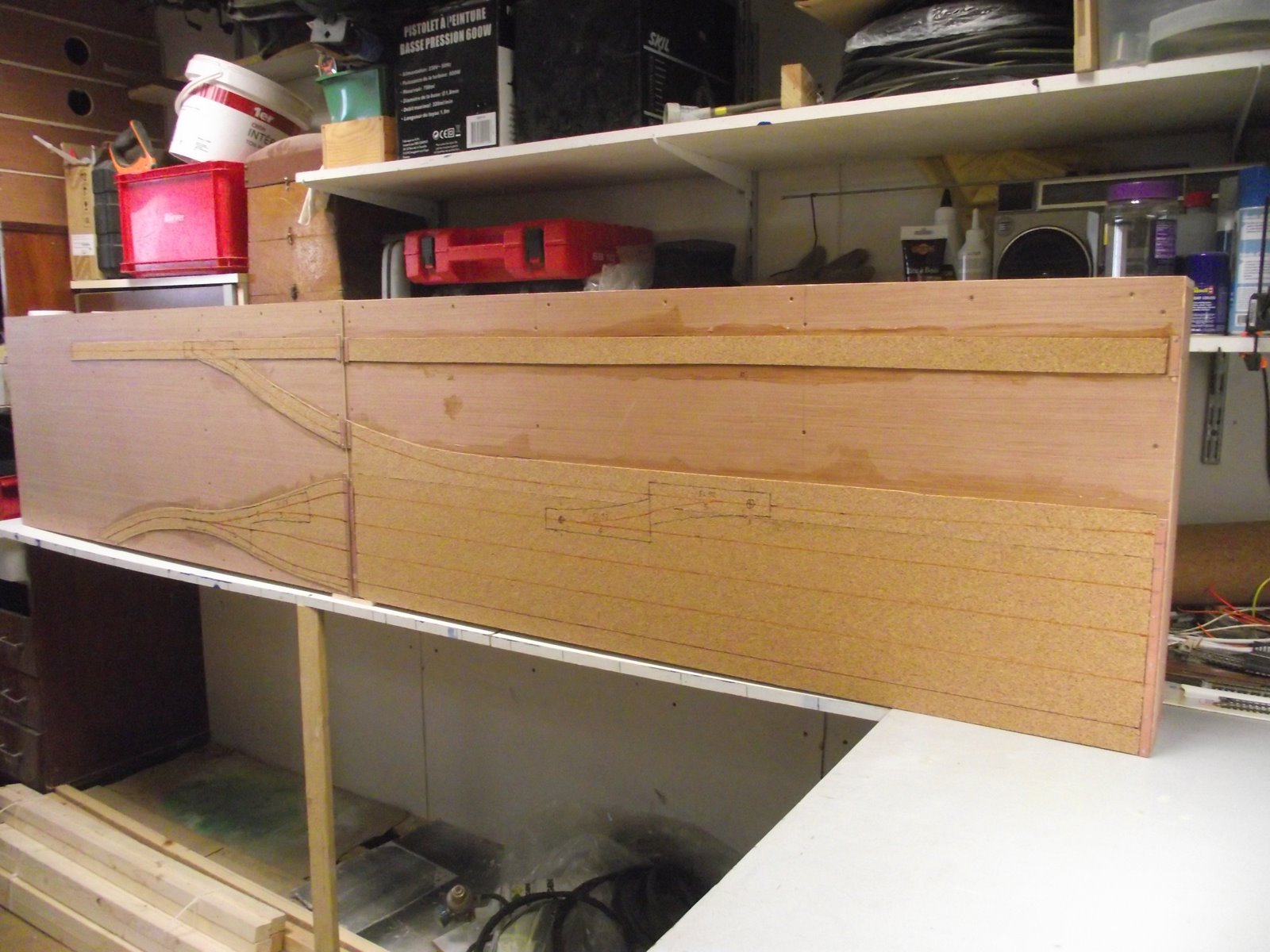

pose liège_2.JPG
pose du liège sur les modules

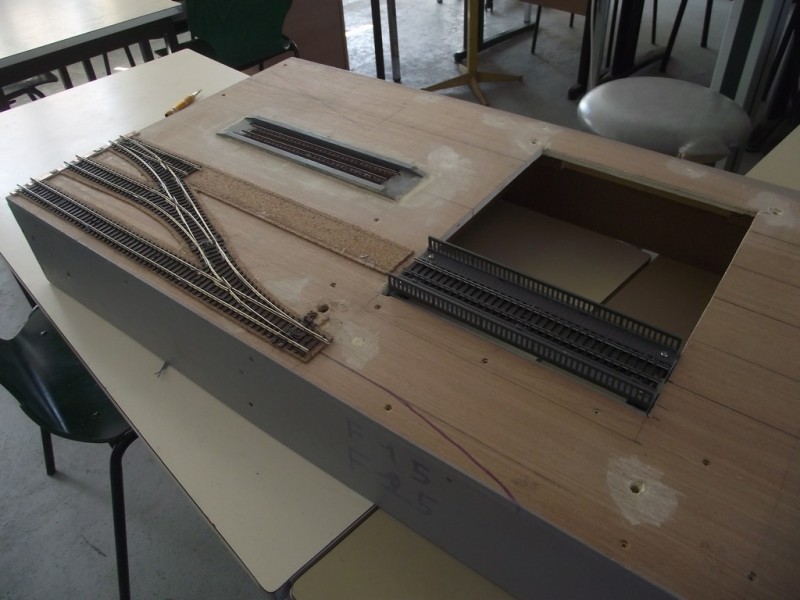

vue du module avec le pont transbordeur et les premiers rails

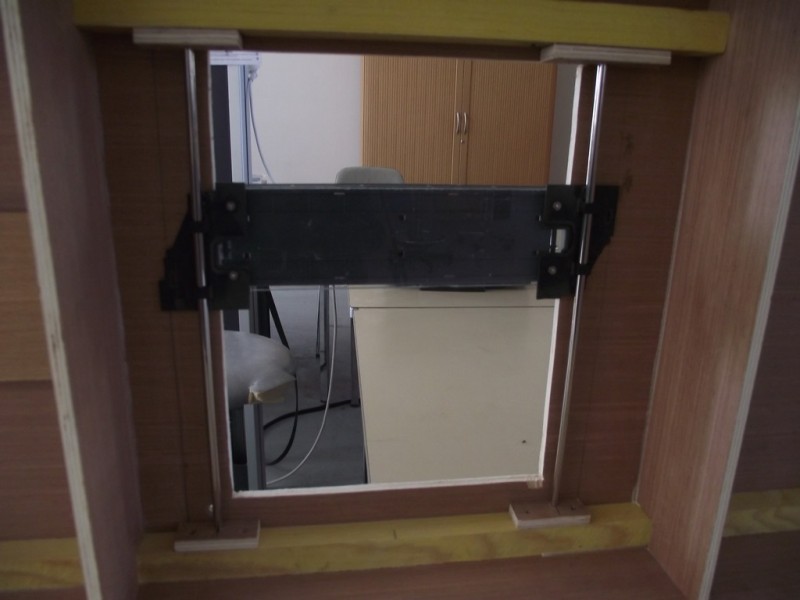

le système du pont transbordeur avec des éléments d'un vieux scanner

ça avance doucement mais la réflexion et la mise sur plan m'a pris énormément de temps :grrrr:
mais c'est plus facile de changer de feuille de papier que de module :siffle:,
pour l'instant 10 modules (partie gare) sont assemblés sur les 17, les 5 modules de la partie voies de garage sont en cours de pose du liège
voila pour l'instant, je retourne sur le module pont transbordeur :coucou: :coucou: :coucou:
Amicalement, Léon (le Breton)
Avatar de l’utilisateur
leti35
Posteur Confirmé
Posteur Confirmé

Messages: 461
Inscription: 16 Mai 2013 17:10
Localisation: Plerguer (35), Bretagne

Re: Réseau HO leti35

Messagepar Bruno PERES » 21 Aoû 2019 18:26

Salut Léon,

Le câblage est hyper pro :bravo: et le reste donne la même impression !
J'ai hâte de voir tout ça en vrai Daccord07 Coudekerque 2021 :?: :idea: ;)
Amicalement
Bruno ... fou de TTX
Avatar de l’utilisateur
Bruno PERES
Site Admin
Site Admin

Messages: 9584
Inscription: 17 Aoû 2005 13:52
Localisation: Roques en banlieue toulousaine

Re: Réseau HO leti35

Messagepar leti35 » 04 Avr 2020 15:39

Bonjour à tous :coucou:
çà fait un moment que je ne suis pas venu sur le forum, mais me voilà!!!
voici des nouvelles de mon réseau,(il avance doucement, mais surement) :siffle:
il y a eu quelques changements en cours de route, la gare n'est plus "terminus", le pont transbordeur a été modifier aussi (arduino est passé par là)
tout d'abord, la pose des voies est faite sur les 10 modules, j'ai commencé la pose des moteurs d'aiguillage,
mais les photos valent tous les discours, alors voilà:

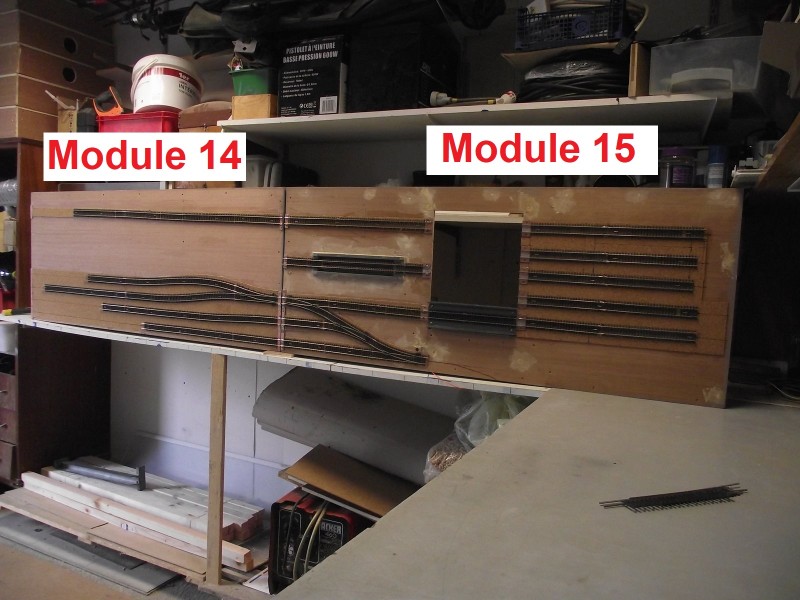

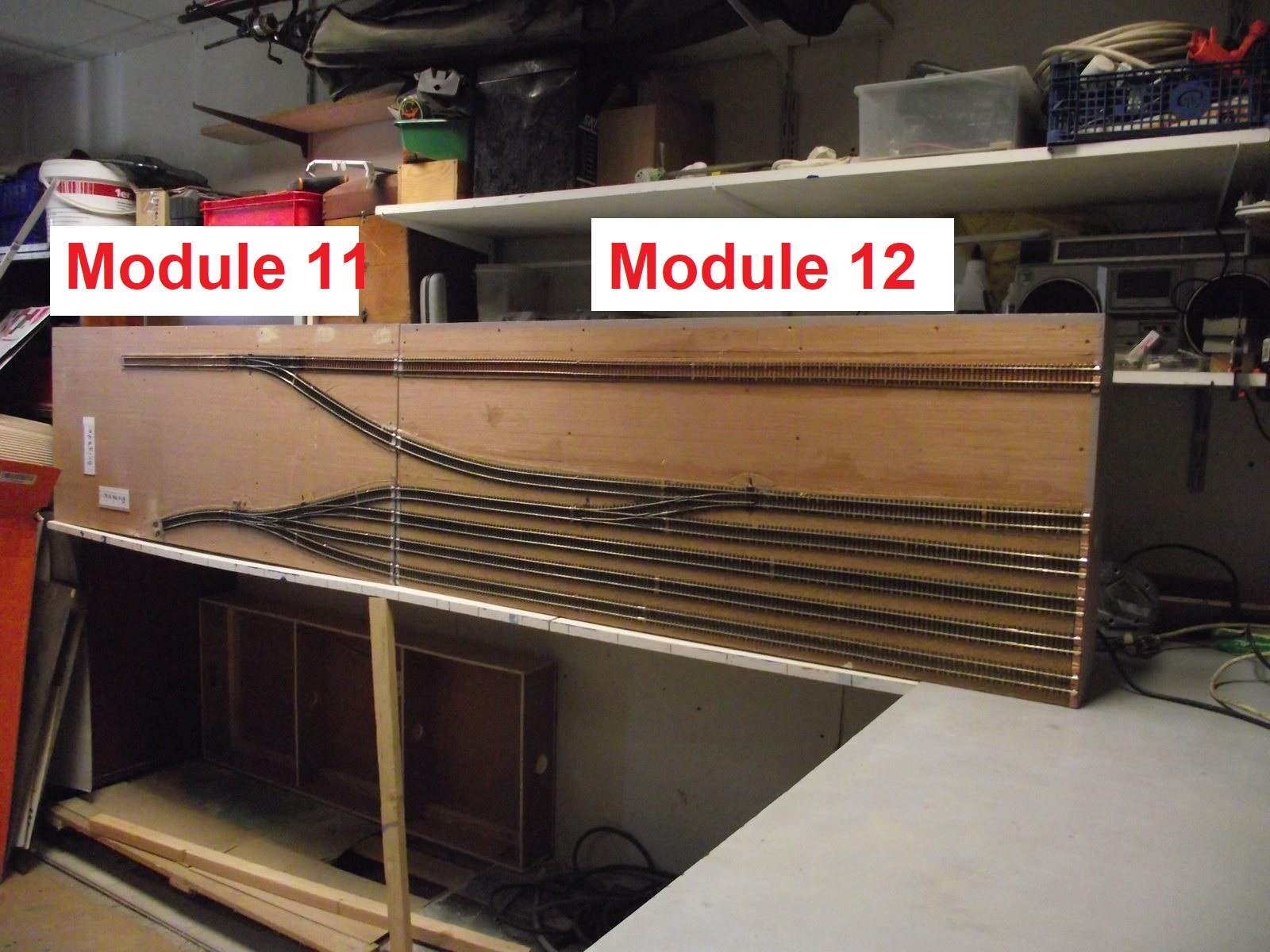

module_11 et 12_b.JPG

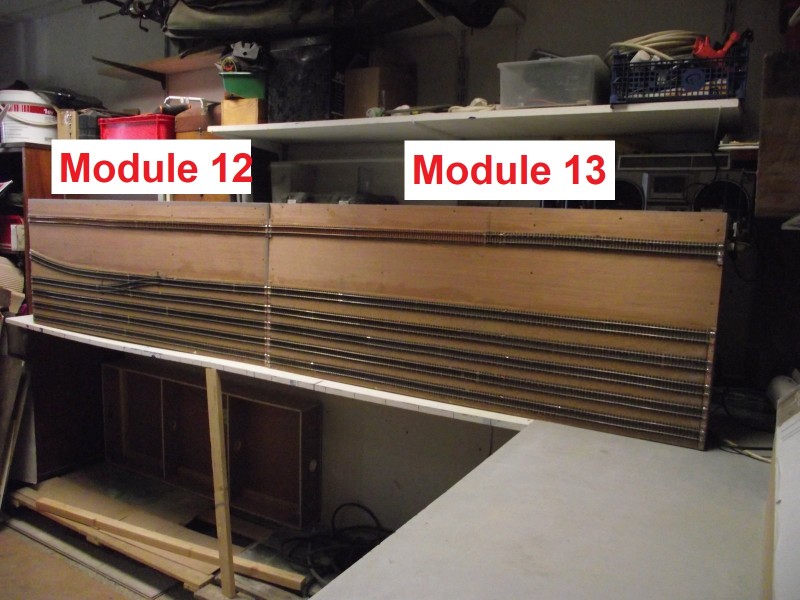

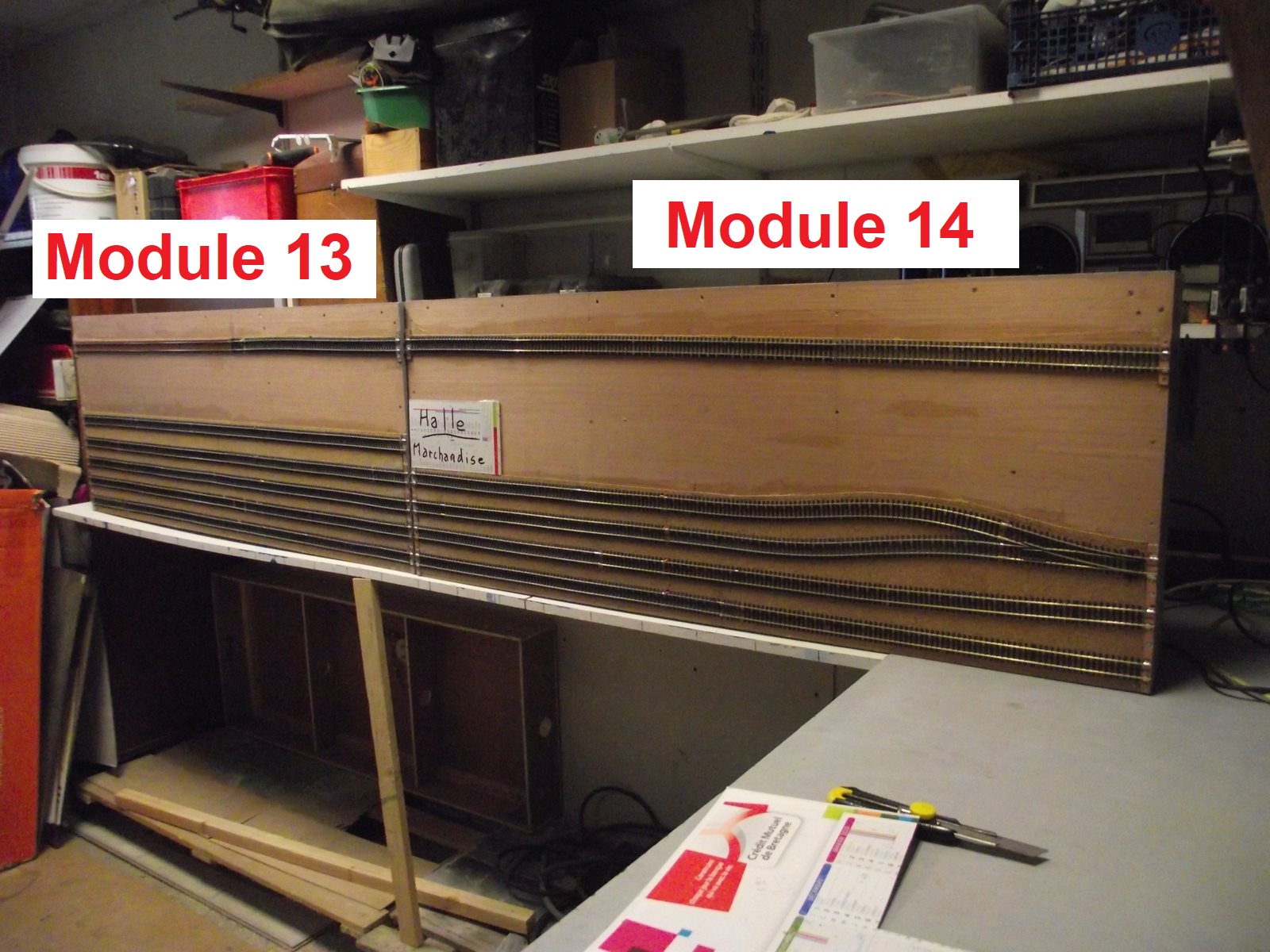

module_12 et 13_b.JPG

module_13 et 14_b.JPG

module_14 et 15_b.JPG

voici pour les 5 modules "voies de garage"
Amicalement, Léon (le Breton)
Avatar de l’utilisateur
leti35
Posteur Confirmé
Posteur Confirmé

Messages: 461
Inscription: 16 Mai 2013 17:10
Localisation: Plerguer (35), Bretagne

Re: Réseau HO leti35

Messagepar leti35 » 04 Avr 2020 15:43

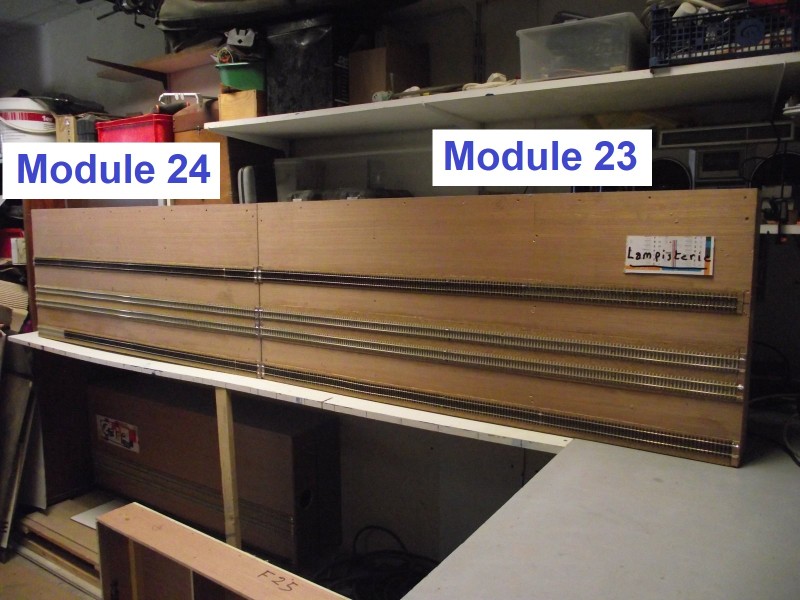

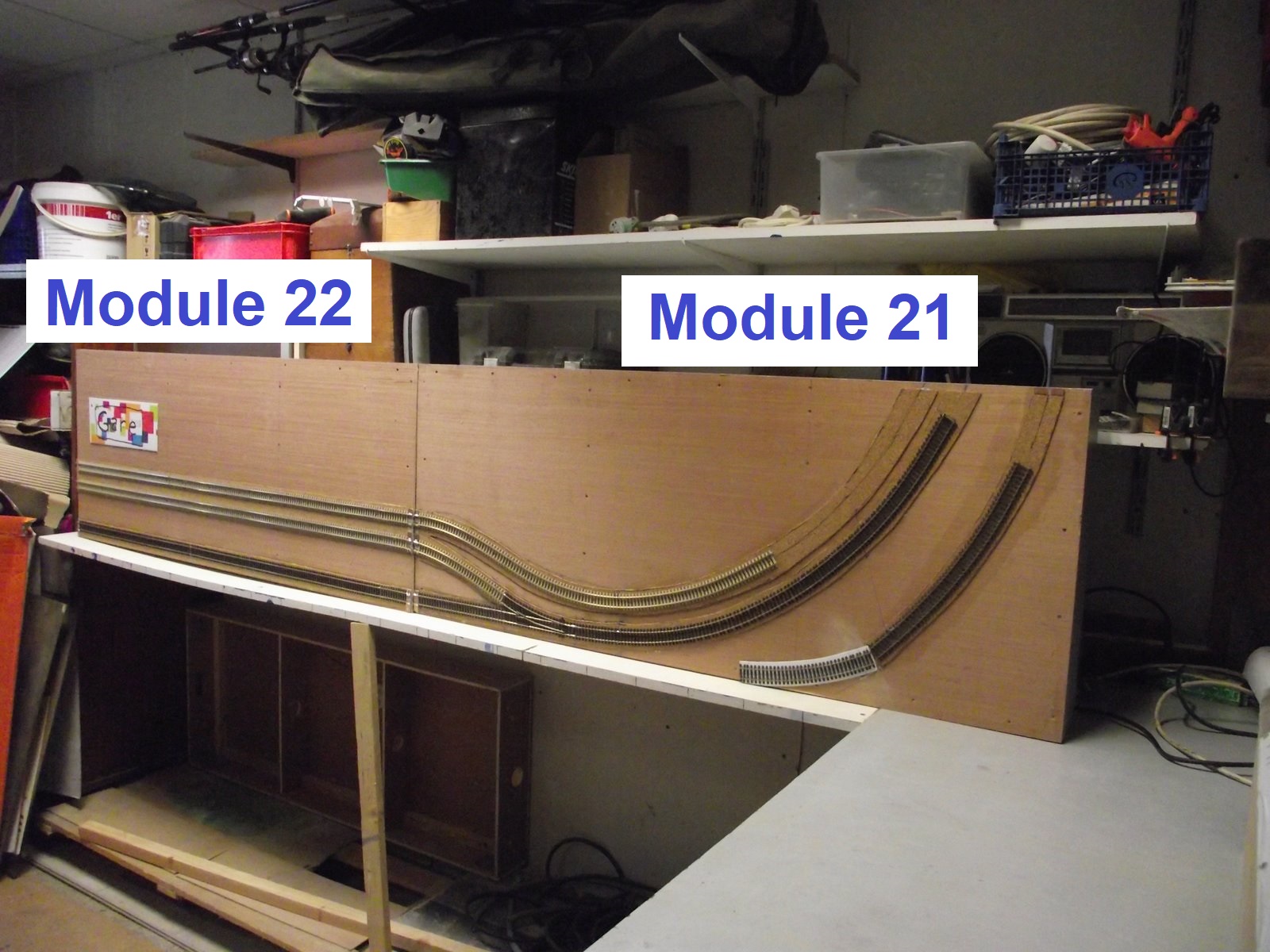

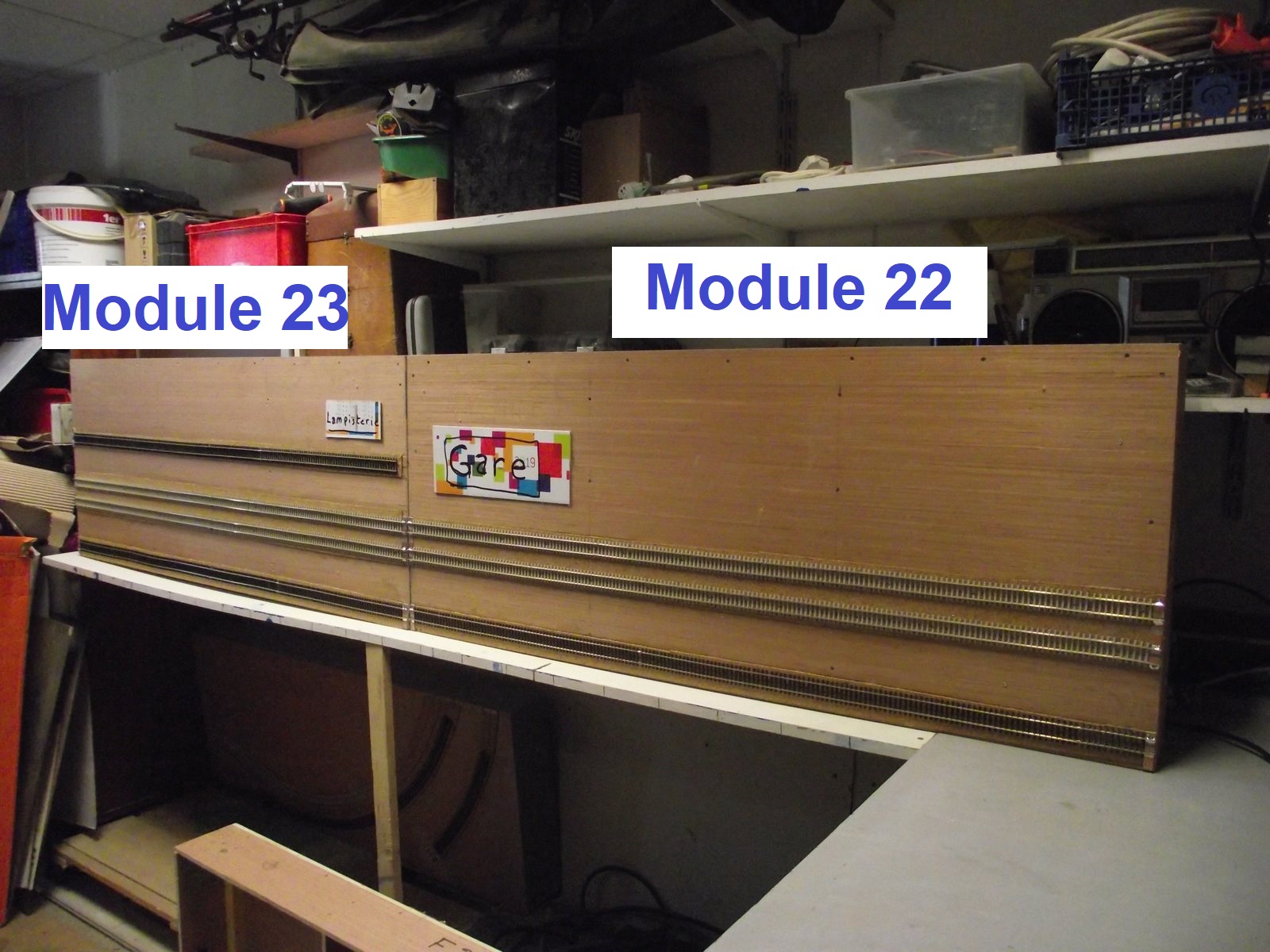

module_21 et 22_b.JPG

module_22 et 23_b.JPG

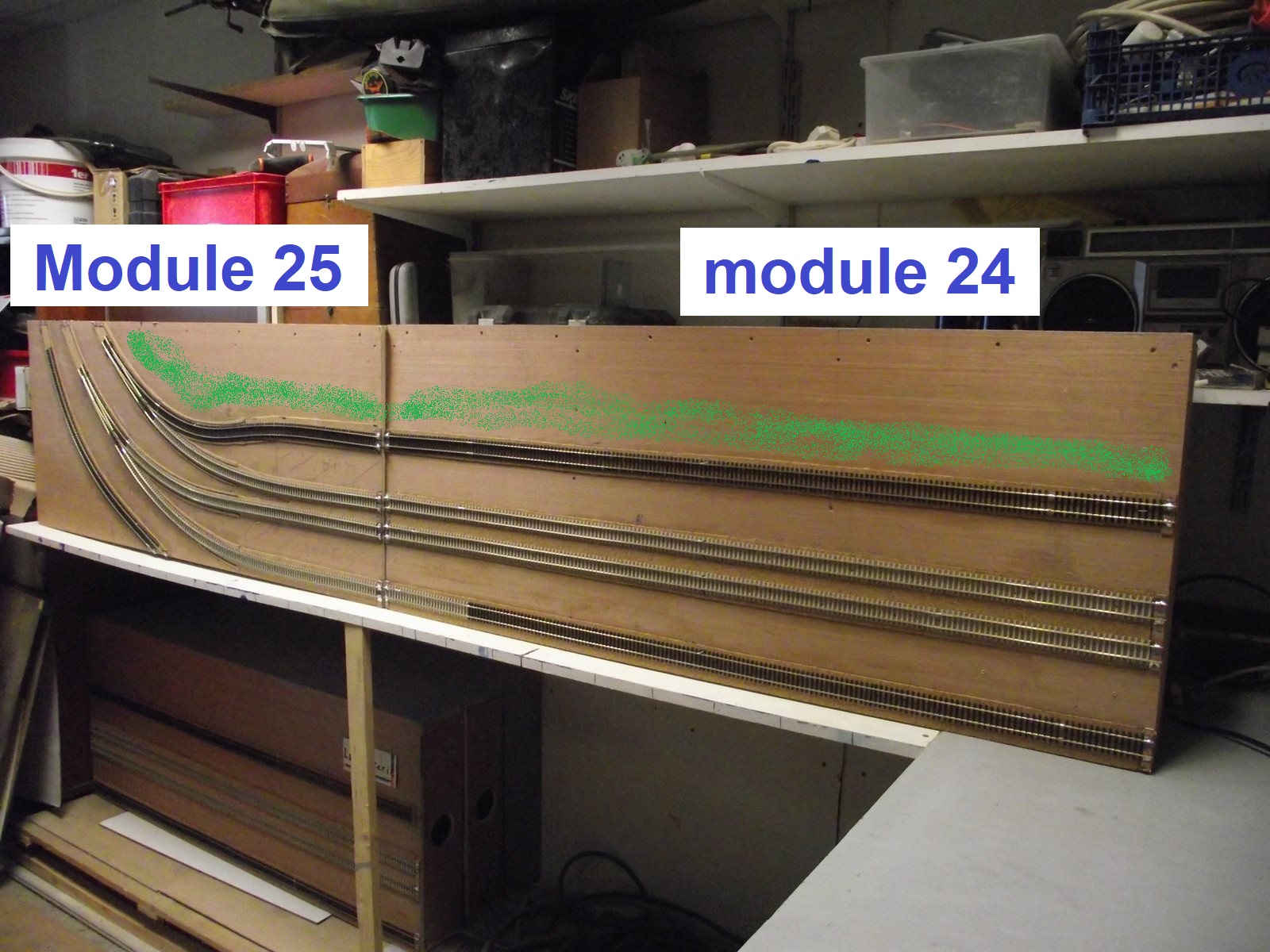

module_23 et 24_b.JPG

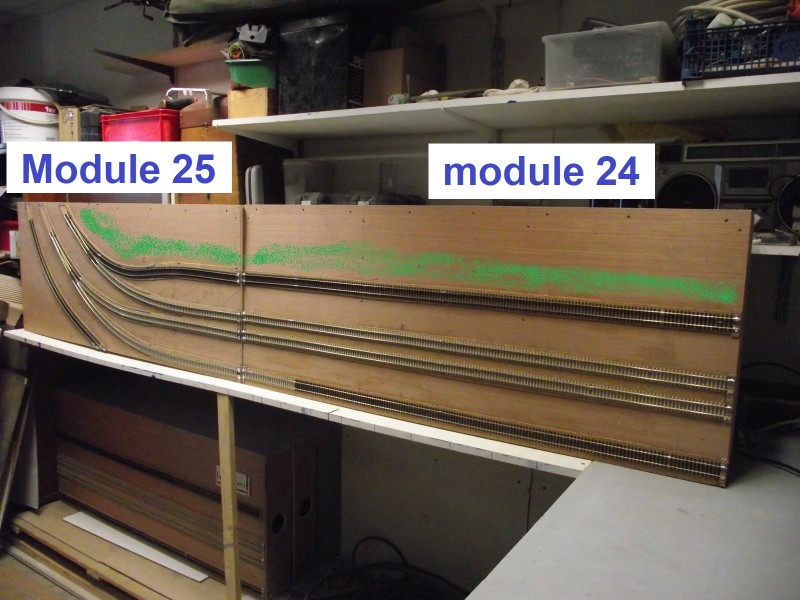

module_24 et 25_b.JPG

et voici les modules "gare"
la suite la semaine prochaine Daccord07 Daccord07
bon weekend à tous :coucou: :coucou: (malgré ces temps compliqués)
Amicalement, Léon (le Breton)
Avatar de l’utilisateur
leti35
Posteur Confirmé
Posteur Confirmé

Messages: 461
Inscription: 16 Mai 2013 17:10
Localisation: Plerguer (35), Bretagne

Re: Réseau HO leti35

Messagepar yoyo ttx 59 » 04 Avr 2020 16:06

Salut Léon :coucou:
Tu avance bien :bravo: .
Bon courage pour la suite ;) .
A bientôt .
:drunk: :drunk:
Hervé le chti fou de ttx.
Avatar de l’utilisateur
yoyo ttx 59
Posteur Irrécupérable
Posteur Irrécupérable

Messages: 6192
Inscription: 30 Nov 2012 17:11
Localisation: SEQUEDIN(NORD)

Re: Réseau HO leti35

Messagepar leti35 » 10 Avr 2020 09:10

Bonjour à tous, :coucou:
merci Hervé pour tes encouragements, :bravo:
voilà donc la suite, d'abord des photos de d'assemblage des modules et des pieds:

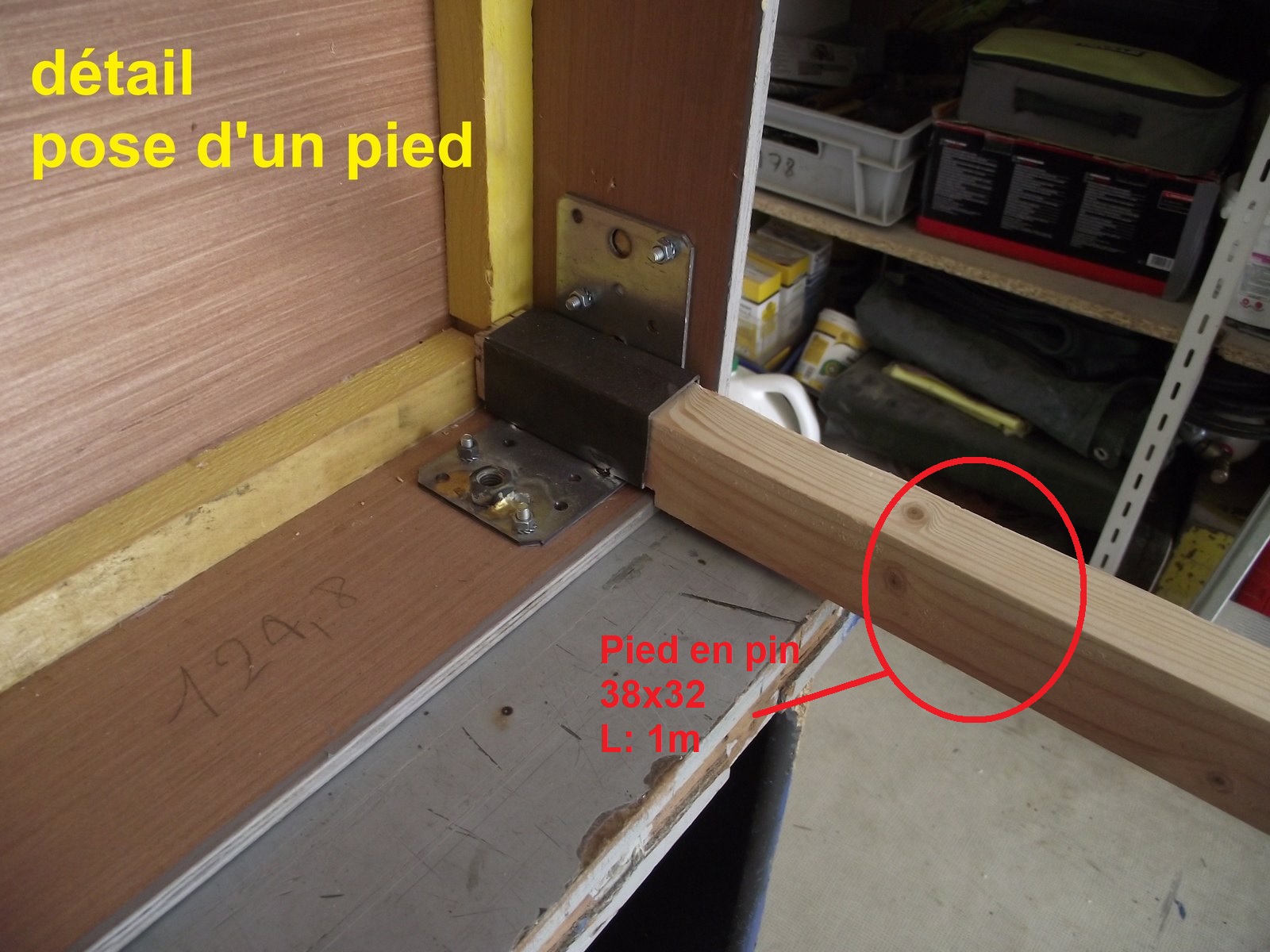

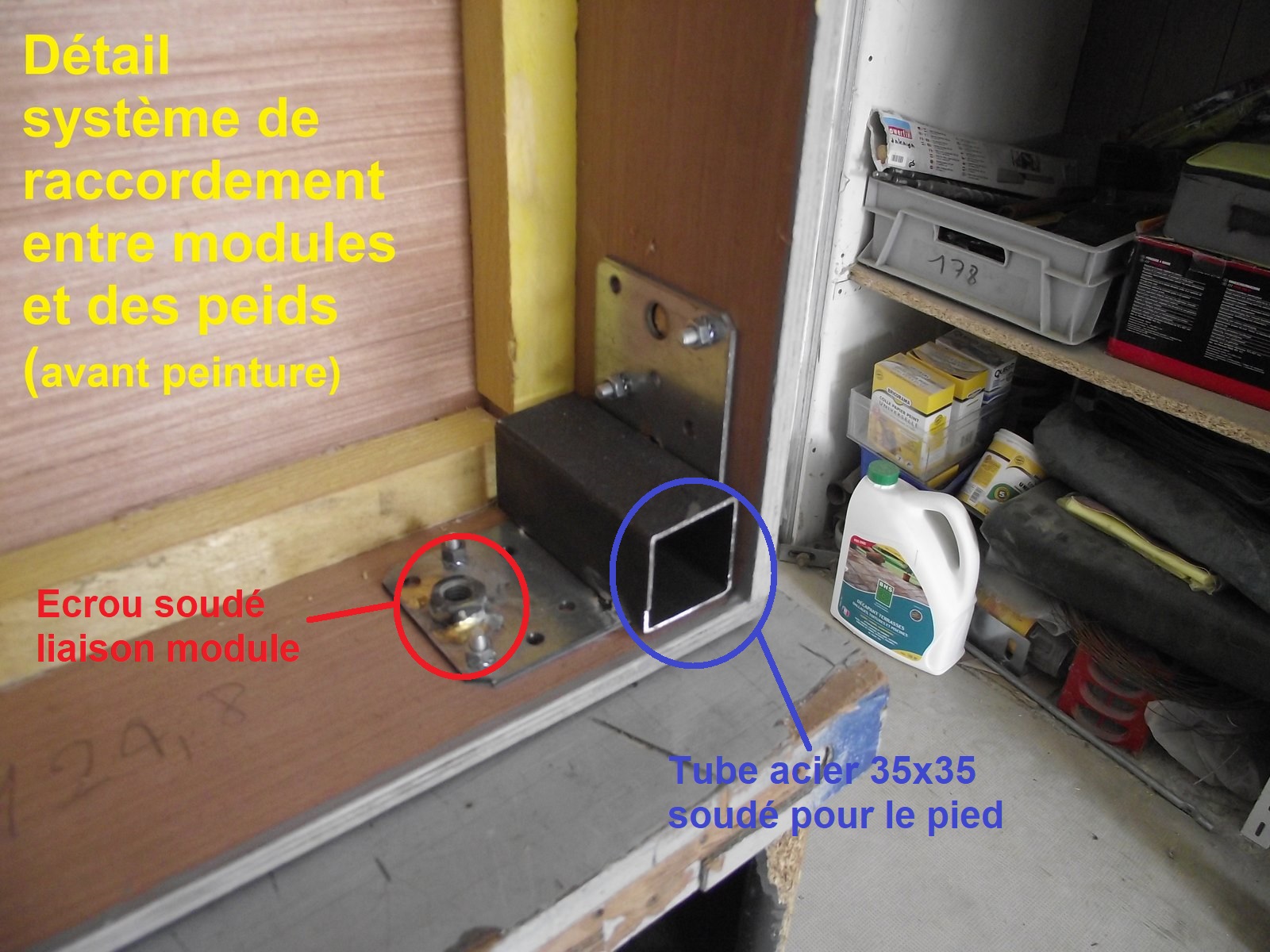

j'ai choisi des équerres sur lesquels j'ai soudé un écrou de 12 pour la liaison entre modules et un tube acier de 35x35 pour le pied:
equipement caisson_4.JPG

equipement caisson_5.JPG

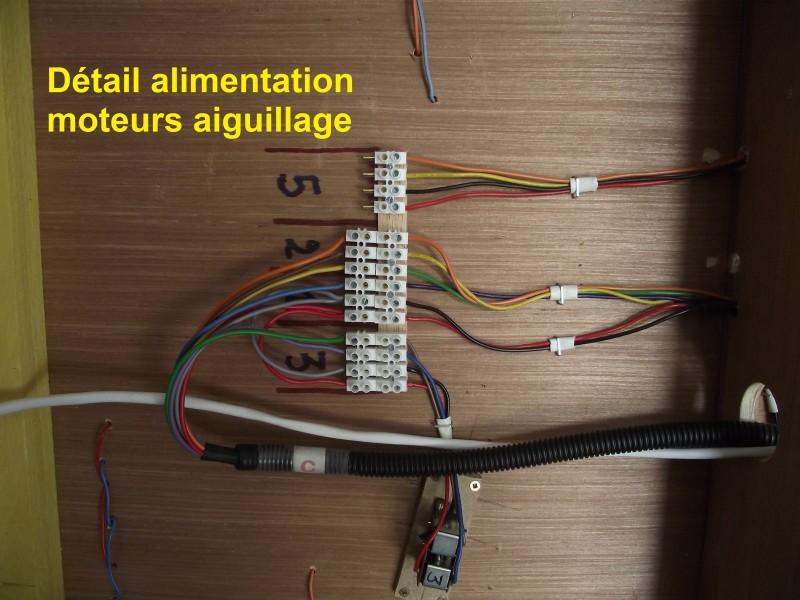

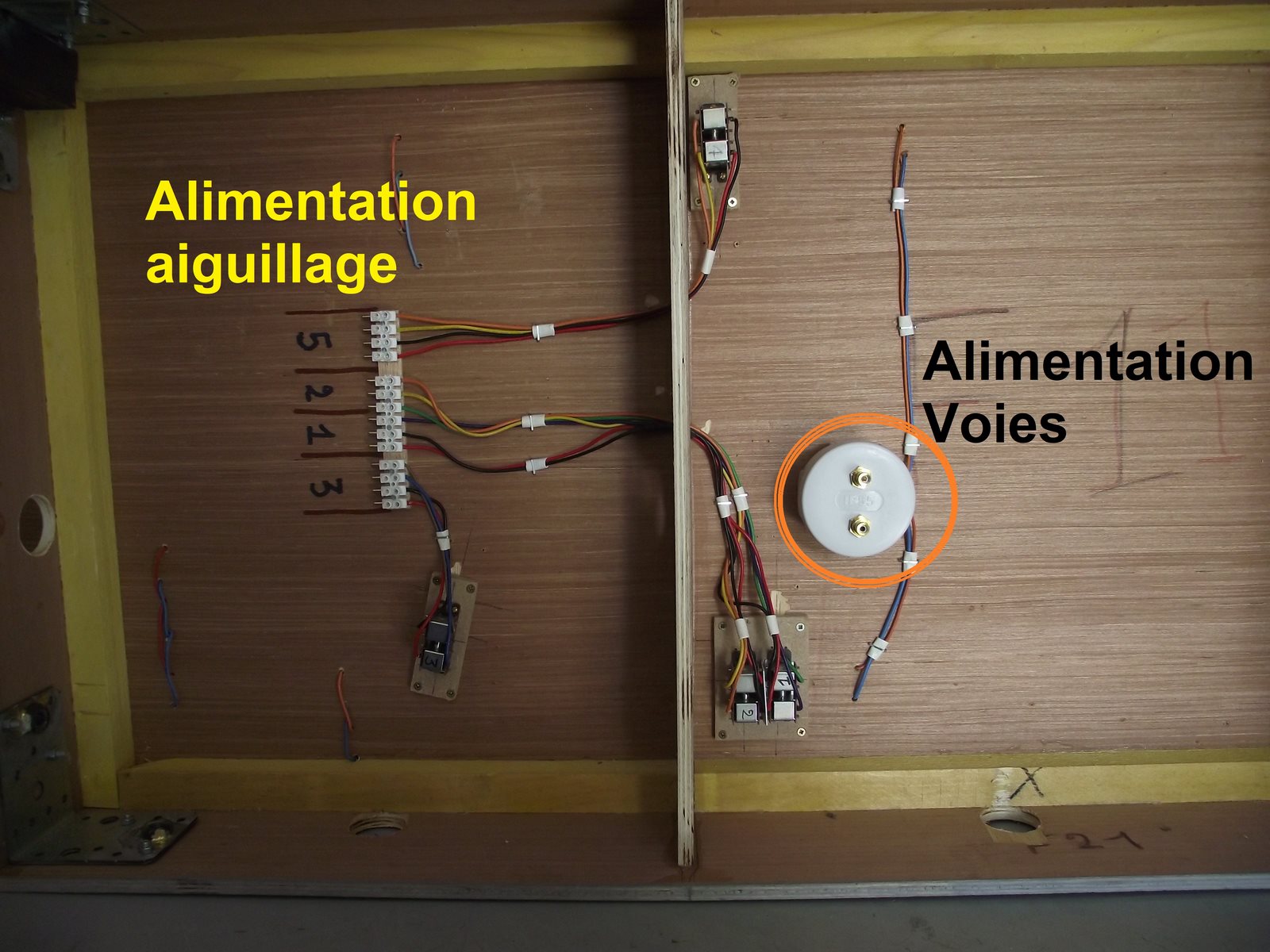

maintenant voici le début des montages des aiguilles et de l'alimentation des voies:
equipement caisson_1.JPG

equipement caisson_2.JPG
Amicalement, Léon (le Breton)
Avatar de l’utilisateur
leti35
Posteur Confirmé
Posteur Confirmé

Messages: 461
Inscription: 16 Mai 2013 17:10
Localisation: Plerguer (35), Bretagne

Re: Réseau HO leti35

Messagepar leti35 » 10 Avr 2020 09:18

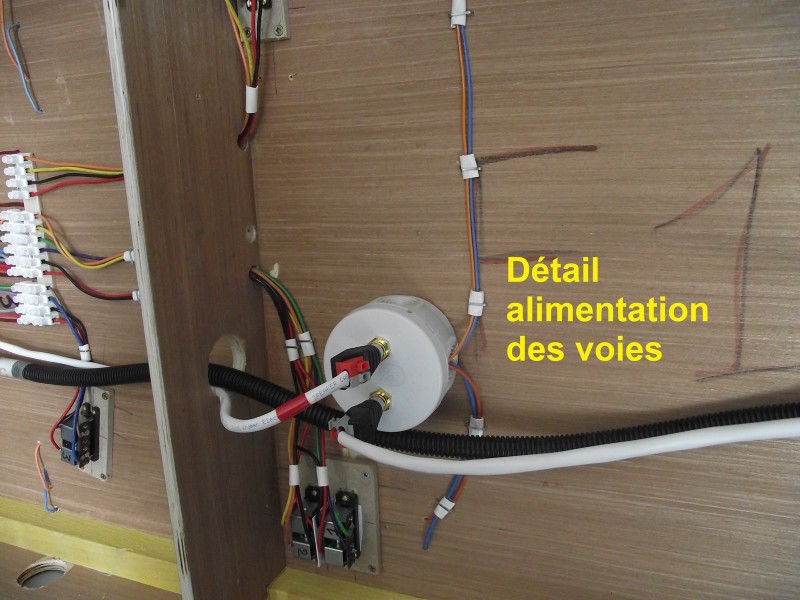

equipement caisson_3.JPG

pour l'alimentation voie j'ai choisi des connecteurs "RCA" et du câble "H.P." de 1mm2,
pour les aiguillages j'ai pris des connecteurs 8 pôles et du fil de 0.5mm2 , chaque cordon me permet d'alimenter 3 moteurs,
voilà pour aujourd'hui, maintenant je vais me lancer dans le ballastage des voies
A++++++++++++++ :coucou: :coucou: :coucou:
Amicalement, Léon (le Breton)
Avatar de l’utilisateur
leti35
Posteur Confirmé
Posteur Confirmé

Messages: 461
Inscription: 16 Mai 2013 17:10
Localisation: Plerguer (35), Bretagne

Re: Réseau HO leti35

Messagepar Bruno PERES » 10 Avr 2020 09:22

Salut Léon,

Ton câblage est d'une précision et d'une propreté chirurgicales :bravo:
Bon courage pour la suite.
:drunk:
Amicalement
Bruno ... fou de TTX
Avatar de l’utilisateur
Bruno PERES
Site Admin
Site Admin

Messages: 9584
Inscription: 17 Aoû 2005 13:52
Localisation: Roques en banlieue toulousaine

Re: Réseau HO leti35

Messagepar yoyo ttx 59 » 10 Avr 2020 17:14

Salut Léon :coucou:
Travail propre et soigner :bravo: ( Si l'électricien a mon boulot travaillait comme ca , nous aurions moins de pannes :roll: ) .
Et super l'idée de l'écrou pour le couplage des modules , ca cogite chez les Bretons ;) .
Je m'installe pour la suite :siffle: .
:drunk: :drunk:
Salut Bruno :coucou:
Bruno PERES a écrit:Ton câblage est d'une précision et d'une propreté chirurgicales :bravo:

Et sur la dernière photo , le boitier rond c'est un pacemaker :mdr106: .
:cache:
:drunk: :drunk:
Hervé le chti fou de ttx.
Avatar de l’utilisateur
yoyo ttx 59
Posteur Irrécupérable
Posteur Irrécupérable

Messages: 6192
Inscription: 30 Nov 2012 17:11
Localisation: SEQUEDIN(NORD)

Re: Réseau HO leti35

Messagepar leti35 » 17 Sep 2020 16:54

Bonjour à tous :coucou:
voici quelques nouvelles de mon réseau, ça avance doucement,
j'ai commencé le décor et voici quelques photos:

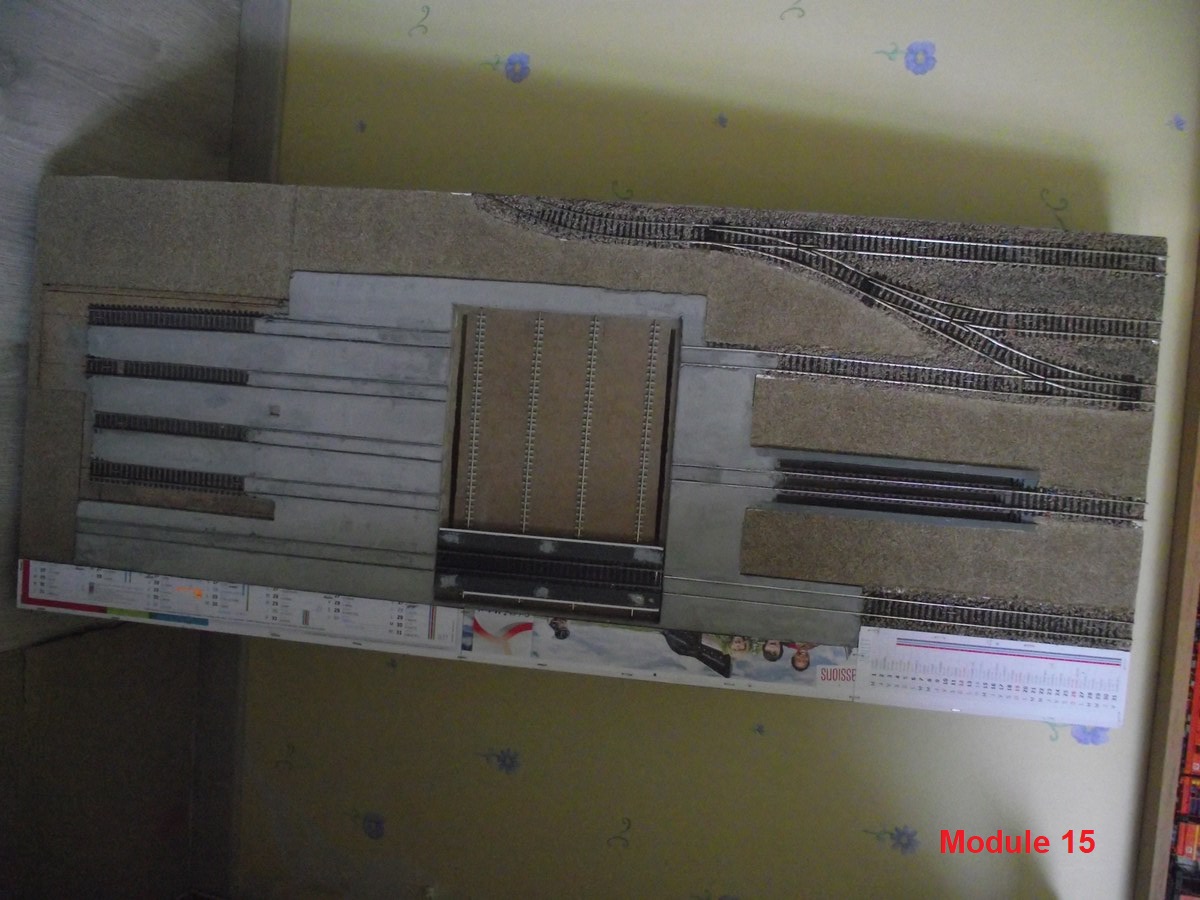

module 15 le pont transbordeur

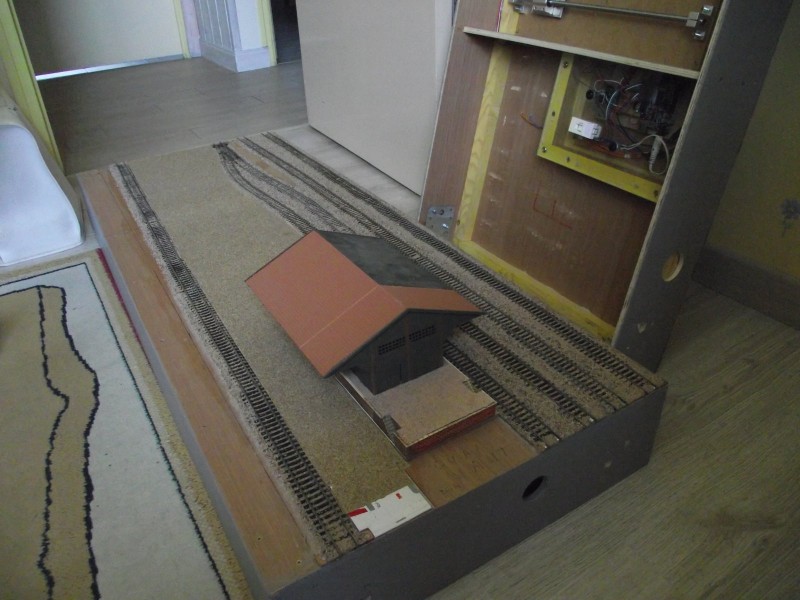

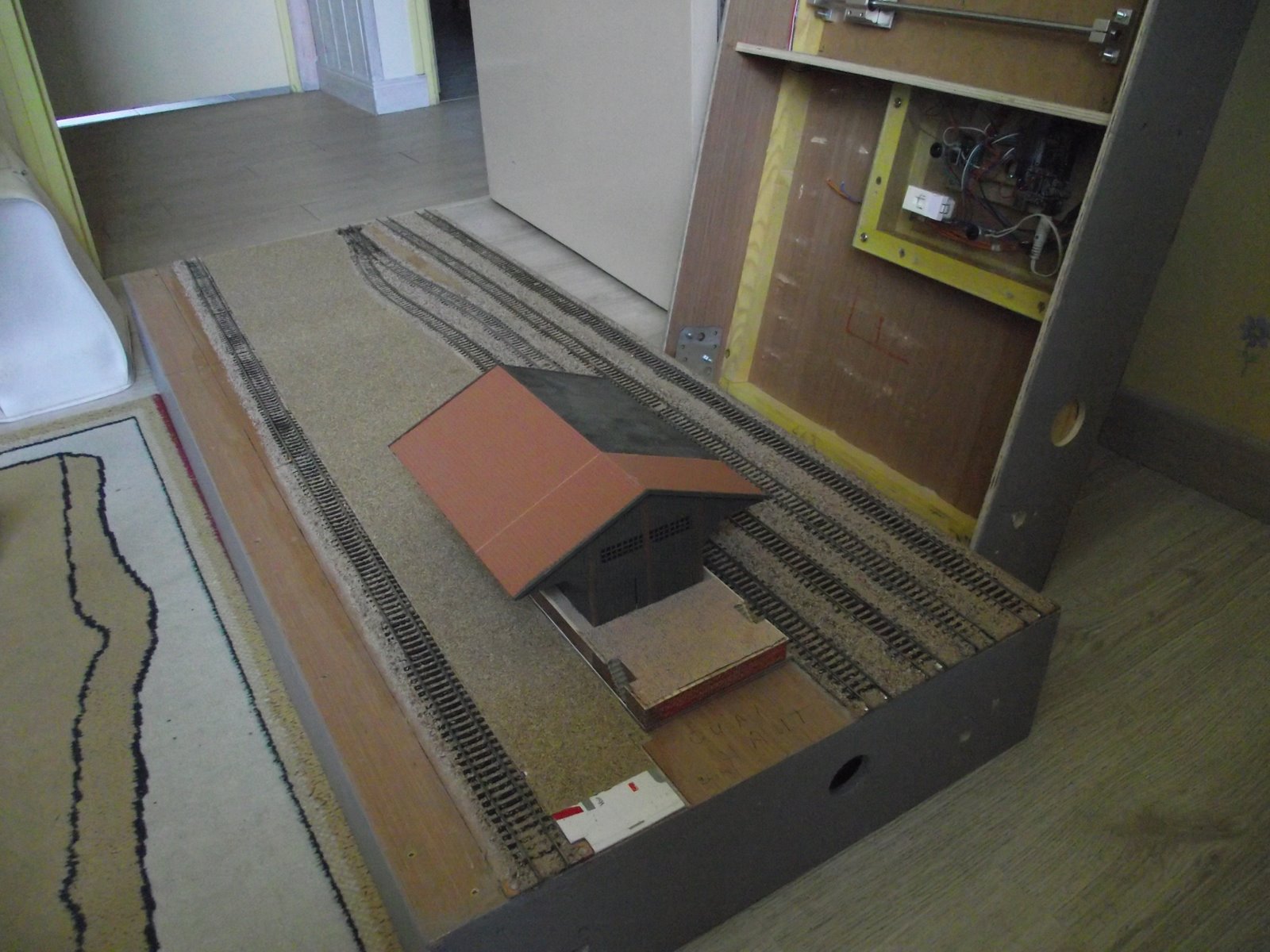

module 14 avec la halle

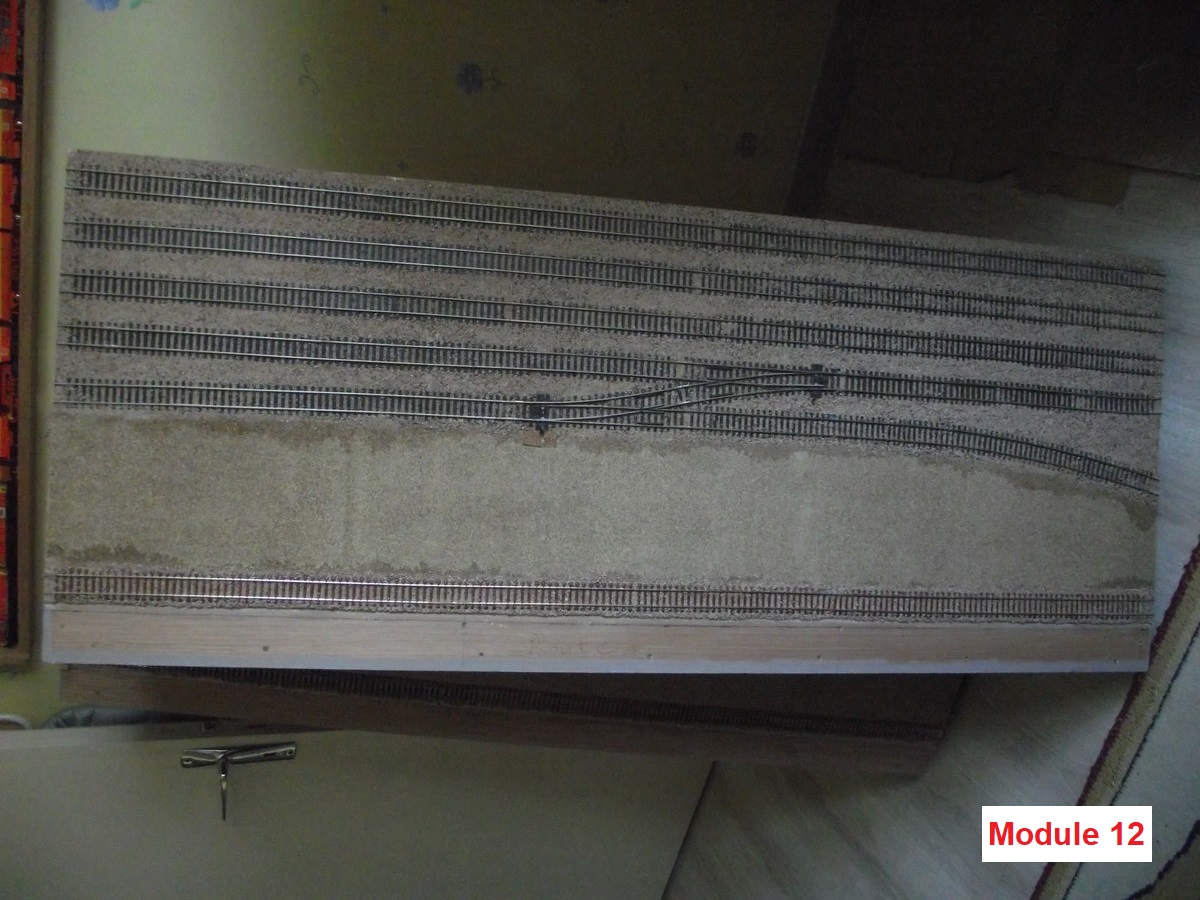

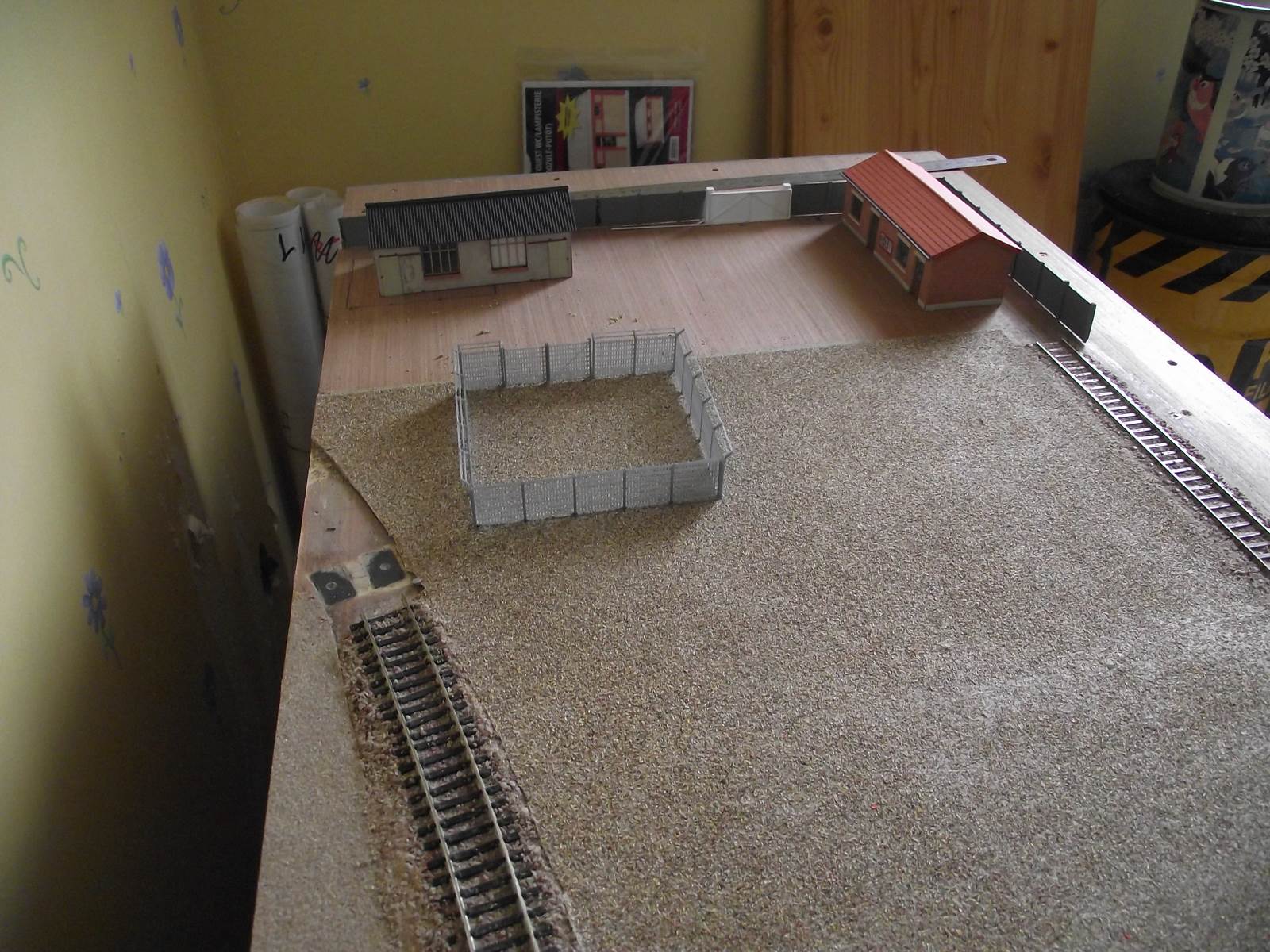

module 12

m 21_g.JPG
module 11
Amicalement, Léon (le Breton)
Avatar de l’utilisateur
leti35
Posteur Confirmé
Posteur Confirmé

Messages: 461
Inscription: 16 Mai 2013 17:10
Localisation: Plerguer (35), Bretagne

Re: Réseau HO leti35

Messagepar leti35 » 17 Sep 2020 17:02

la suite:

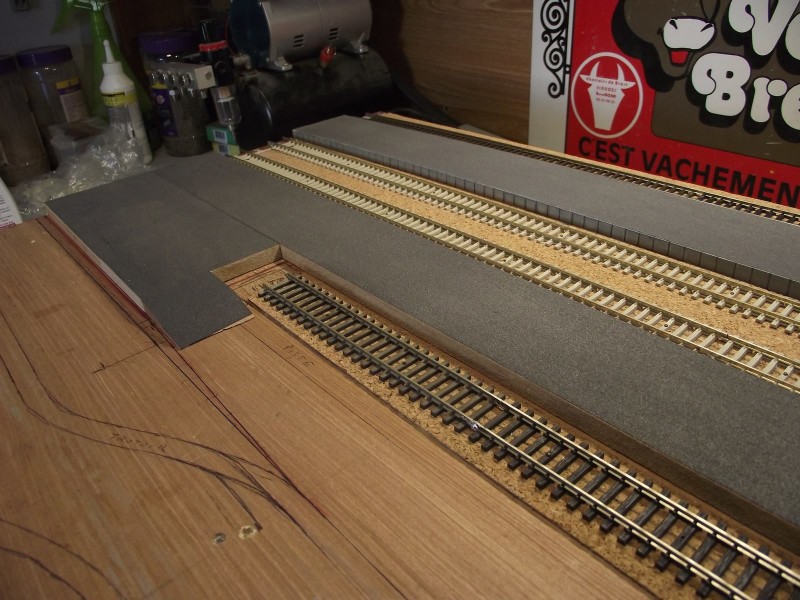

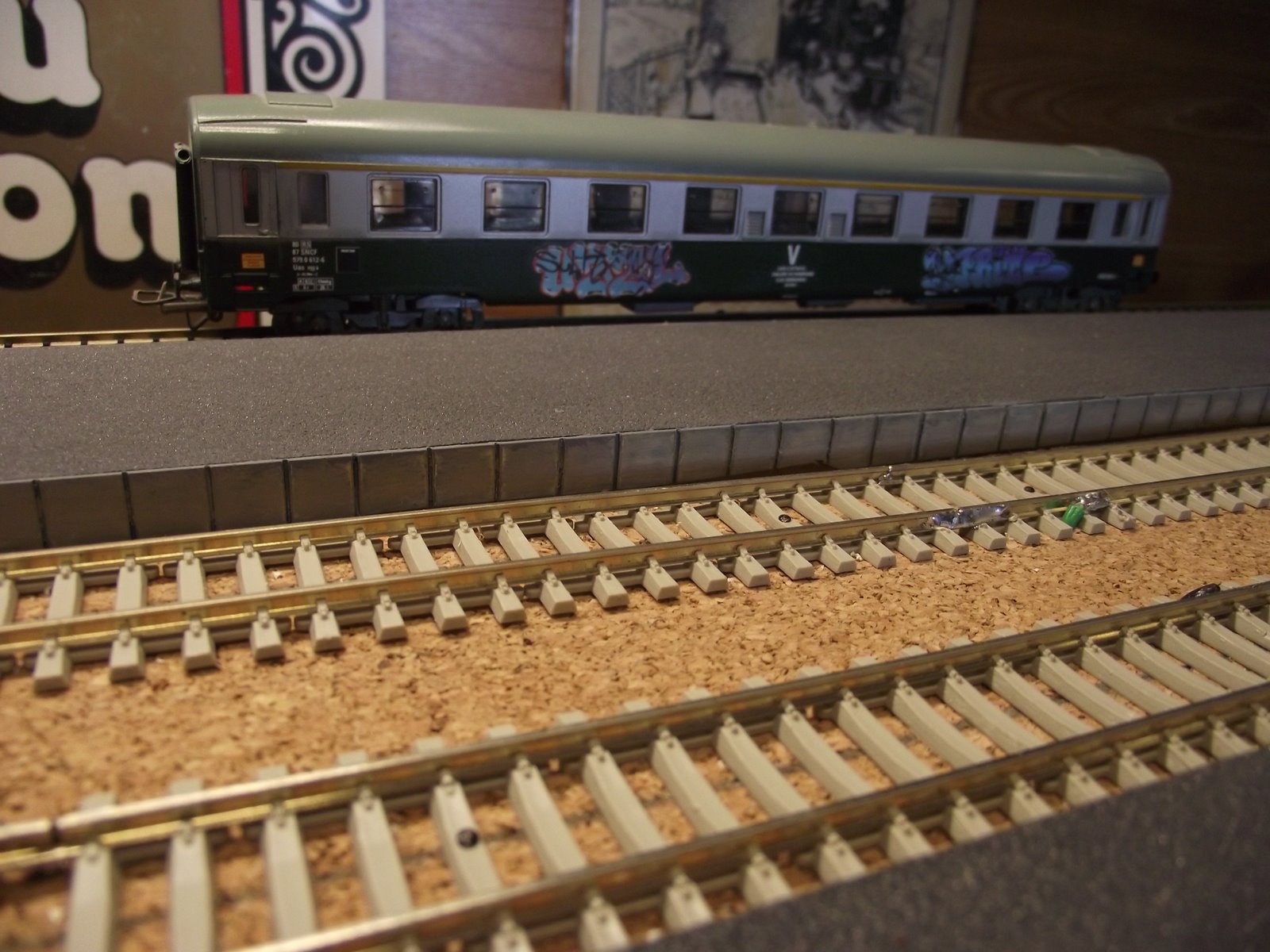

module 23 quais de la agre

module 23 quais de la gare

il reste encore BEAUCOUP de travail!!! Daccord07
allez une dernière photo, l'envers du décor (pont transbordeur)

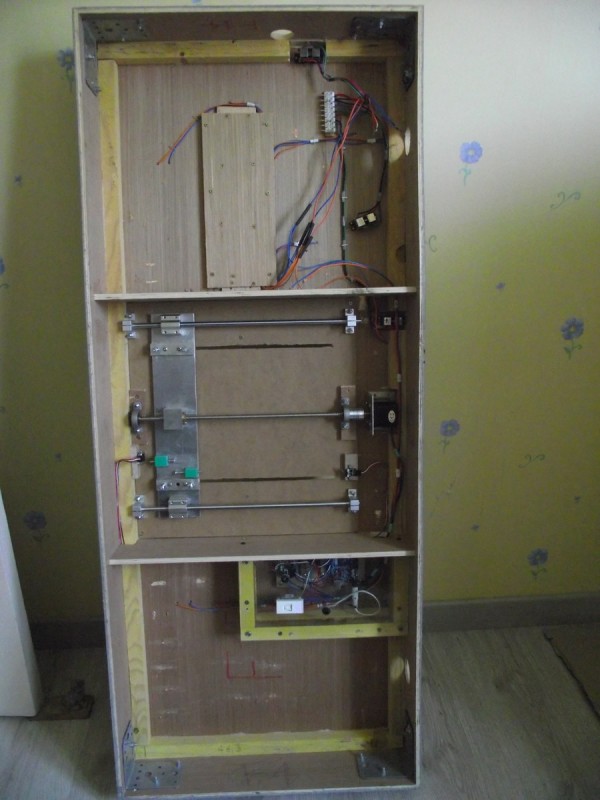

système de commande du pont transbordeur

A++++++++++++++++++++++
Amicalement, Léon (le Breton)
Avatar de l’utilisateur
leti35
Posteur Confirmé
Posteur Confirmé

Messages: 461
Inscription: 16 Mai 2013 17:10
Localisation: Plerguer (35), Bretagne
