Messagepar Bruno PERES » 23 Mai 2010 12:09

Bonjour,

Voici un petit wagon facile à réaliser a priori. C'est en tous cas ce que je me suis dit avant d'essayer de reproduire quelques toutes petites pièces du treuil. Mais soyons honnête, il n'est pas bien compliqué. Plus dure sera la reproduction de la caleuse que ce wagon devrait transporter :reflexion: :pt1cable: D'ailleurs, je cherche toujours un plan ou un diagramme pour la reproduire :coucou:

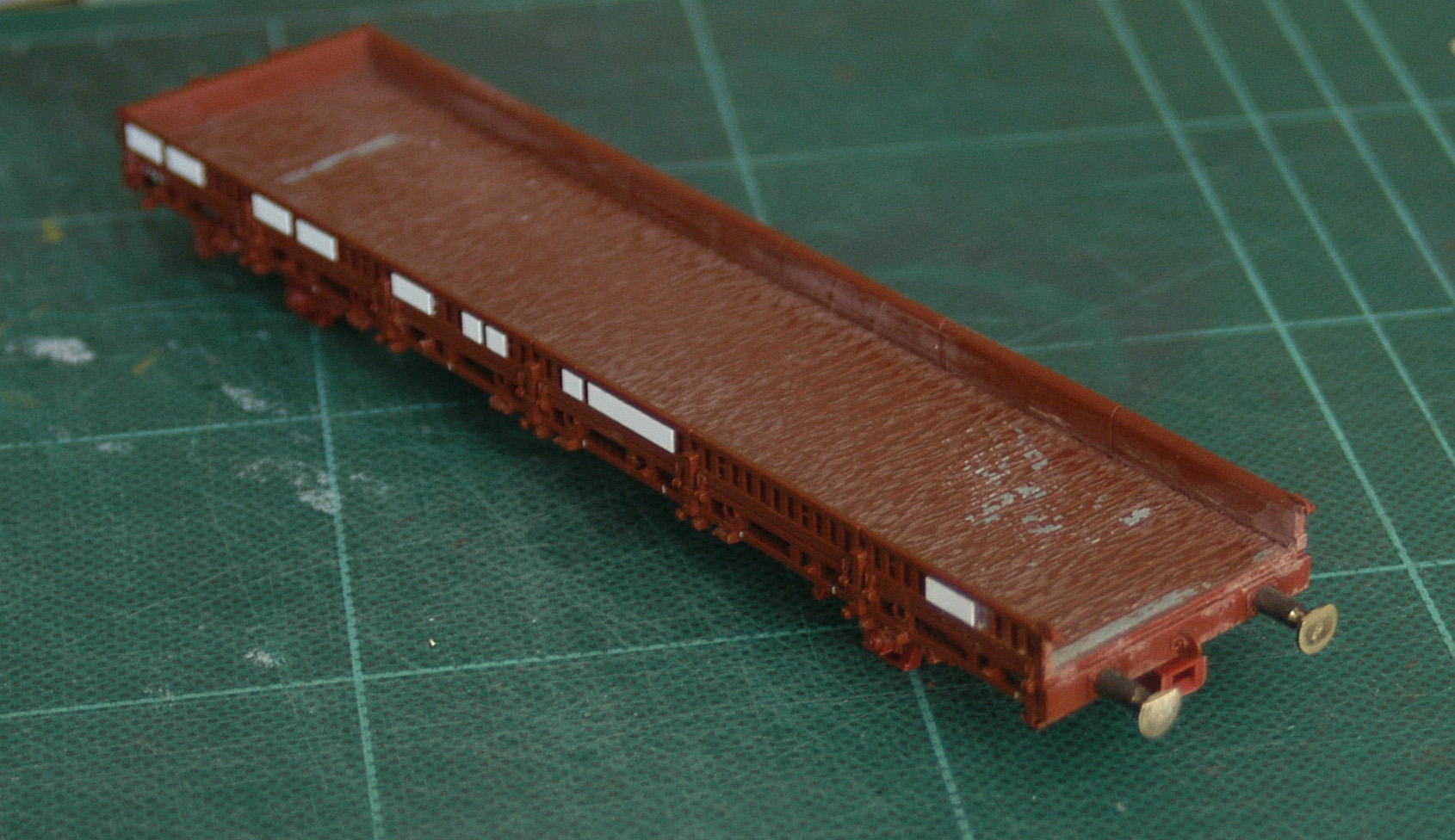

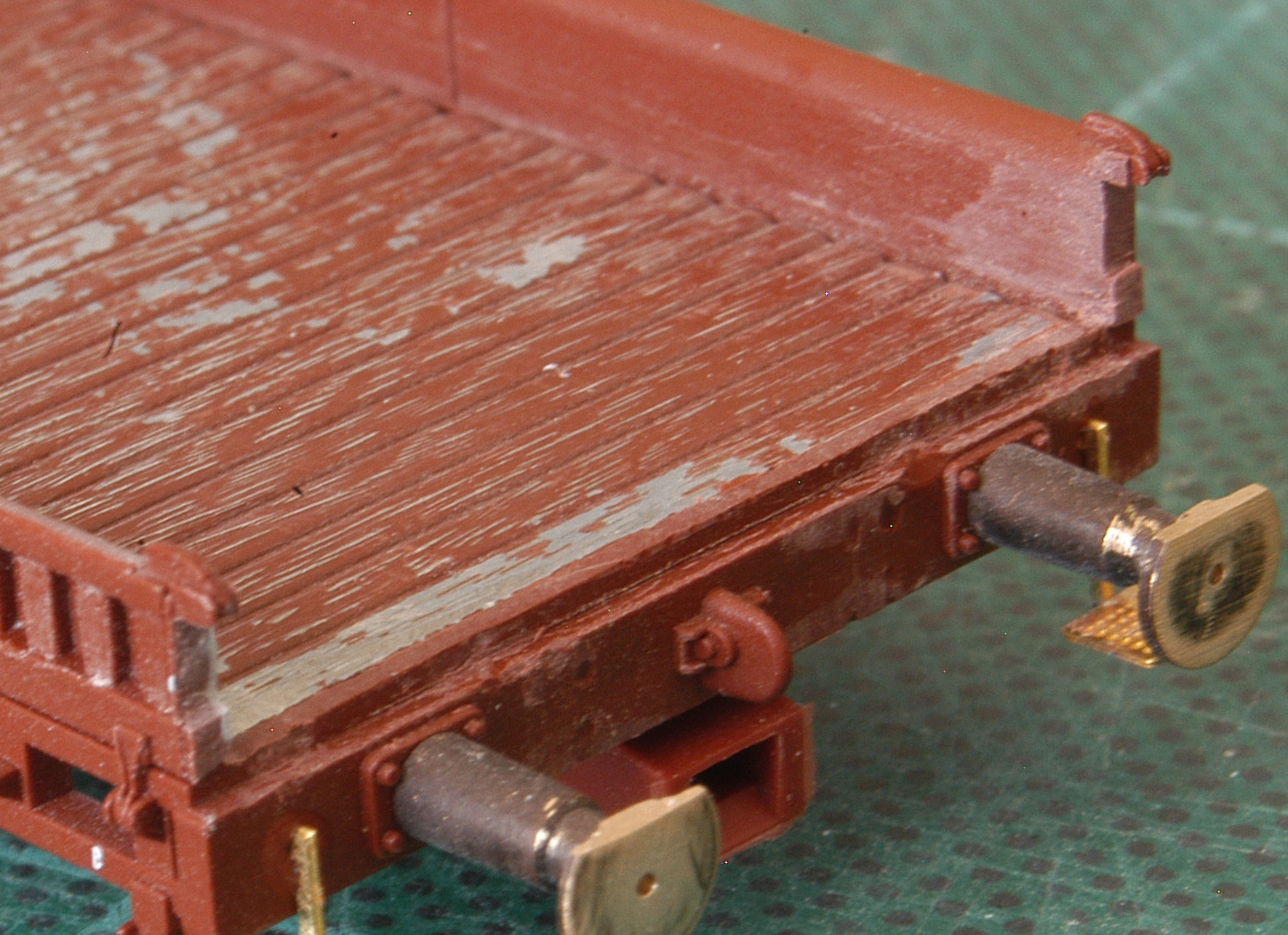

Tout d'abord, prendre un K50 Roco, ajouter en nombre les plaques (0,25 mm d'épaisseur) sur les ridelles sur lesquelles seront apposées les différents marquages. Supprimer ensuite une des ridelles d'extrémité tout en gardant le système de verrouillage de cette ridelle (désolé pour la piètre qualité de cette première photo, je ne possédais pas encore la matériel photographique adéquat ... comme disait Sheila d'après des propos de Coluche :roll: )




Ensuite, couvrir le platelage Roco avec de la tôle striée Decapod (très bon produit :bravo: ) collée à l'araldite. Ajouter également tous les accessoires du châssis : portes étiquettes SMD, marchepieds (2 côté ridelle supprimée, 1 du côté de celle qui a été maintenue, pièces SMD), volants de frein (à déplacer de l'autre côté de l'essieu, pièce SMD).

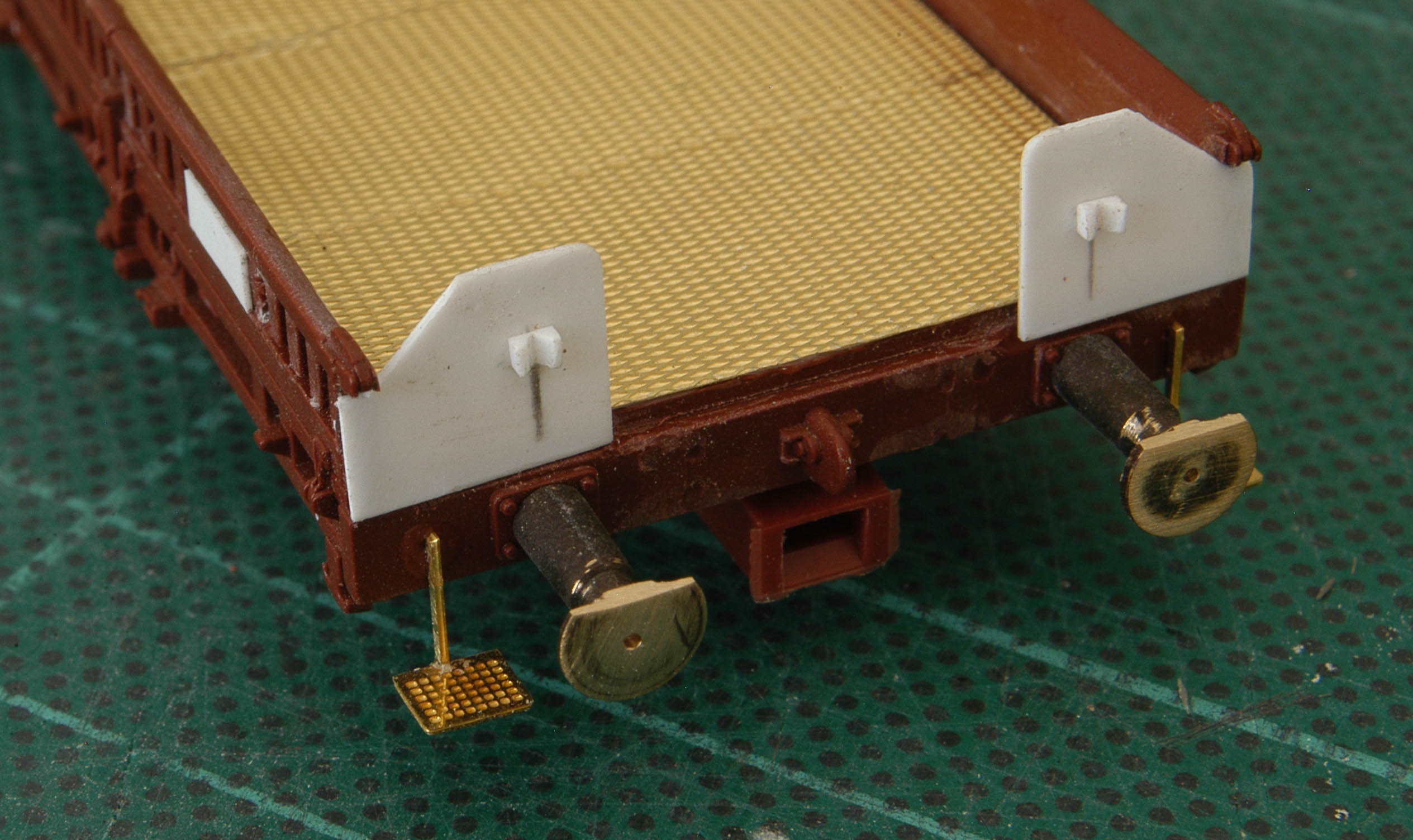

Poncer le dessus des tampons côté ridelle supprimée, puis réaliser les nouvelles ridelles en carte plastique. Ces ridelles se rabattent (en réalité seulement :roll: ) sur les tampons et sont raccordées à une rampe démontable qui permet de monter ou descendre la caleuse sans pour autant avoir besoin d'une quelconque grue.

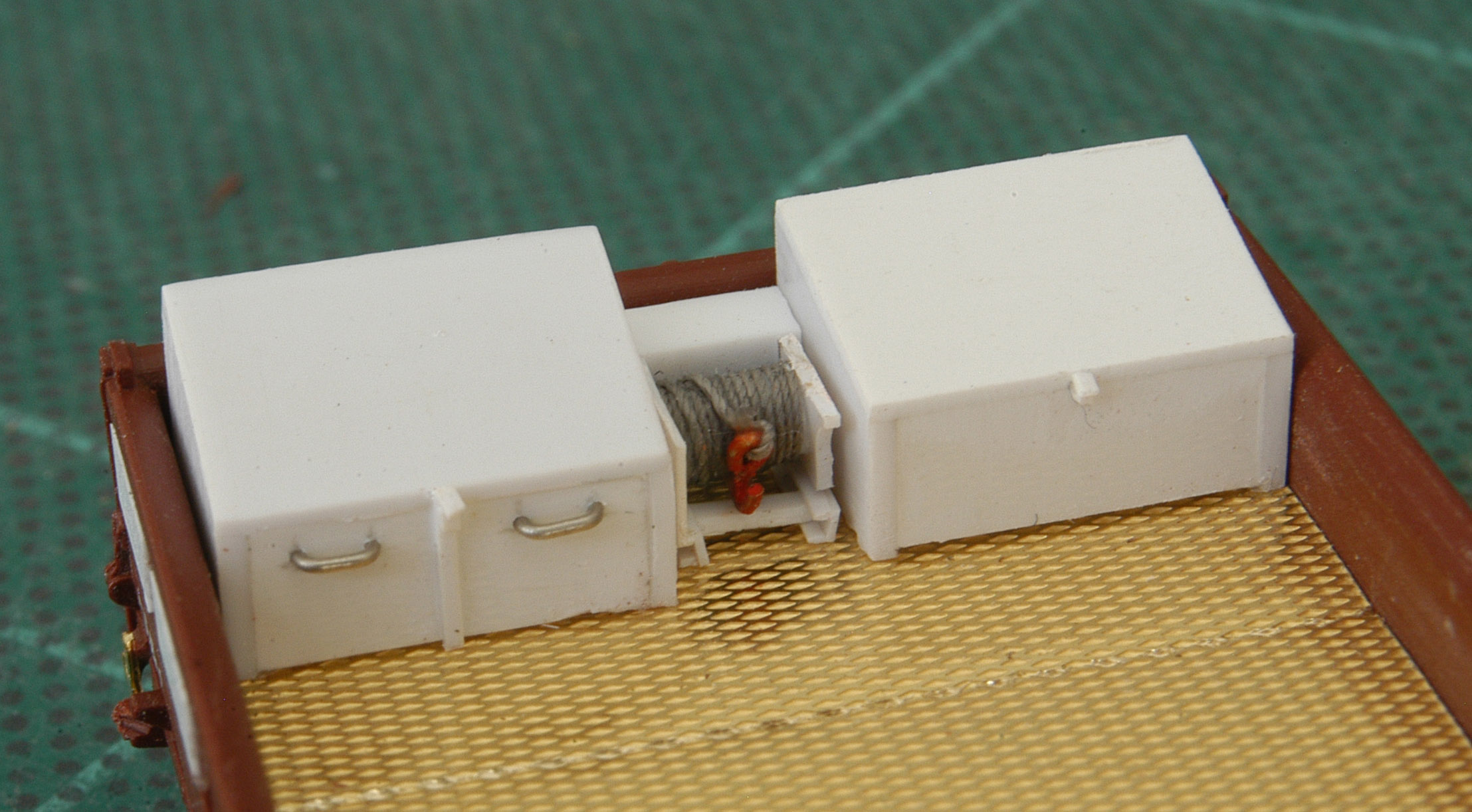

Réaliser ensuite le treuil (non achevé sur cette photo) et les coffres qui l'encadrent.

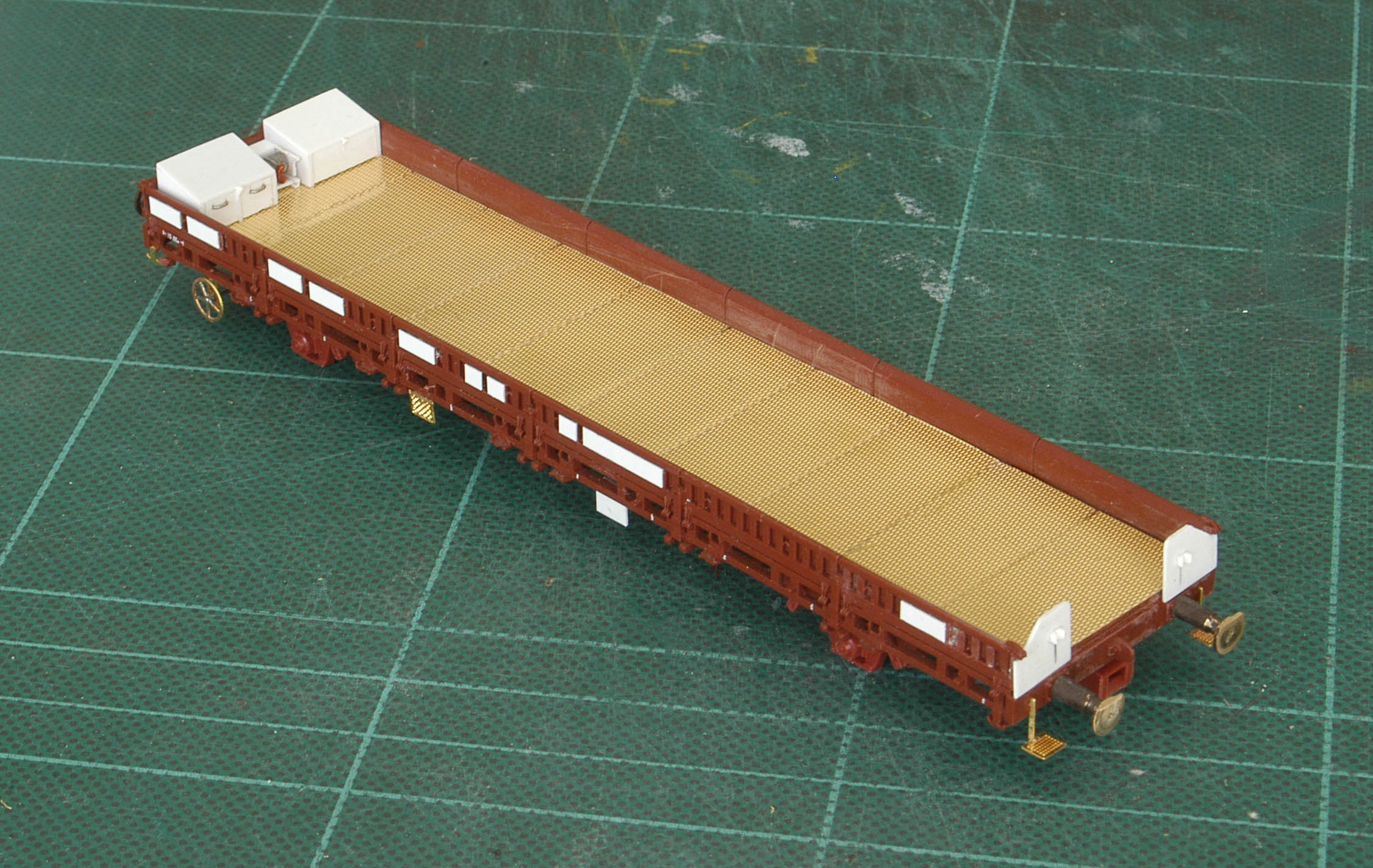

Voici une vue d'ensemble de ce wagon. Les travaux continueront dès que possible, et les photos suivront !

Amicalement
Bruno ... fou de TTX
Avatar de l’utilisateur
Bruno PERES
Site Admin
Site Admin

Messages: 9583
Inscription: 17 Aoû 2005 13:52
Localisation: Roques en banlieue toulousaine

Re: [HO] Wagon porte caleuse toulousain

Messagepar jossebe2000 » 23 Mai 2010 20:49

Bonjour
quelques modifications et ajout qui promettent un beau modèle :incline:
jossebe2000
Apprenti Posteur
Apprenti Posteur

Messages: 359
Inscription: 14 Aoû 2007 17:35

Re: [HO] Wagon porte caleuse toulousain

Messagepar recoules » 31 Mai 2010 20:45

bonsoir
On attends la suite :( :( :( :( :(
Avatar de l’utilisateur
recoules
Posteur du Dimanche
Posteur du Dimanche

Messages: 149
Inscription: 10 Aoû 2009 20:38
Localisation: lorraine

Re: [HO] Wagon porte caleuse toulousain

Messagepar Bruno PERES » 31 Mai 2010 23:24

Bonsoir,

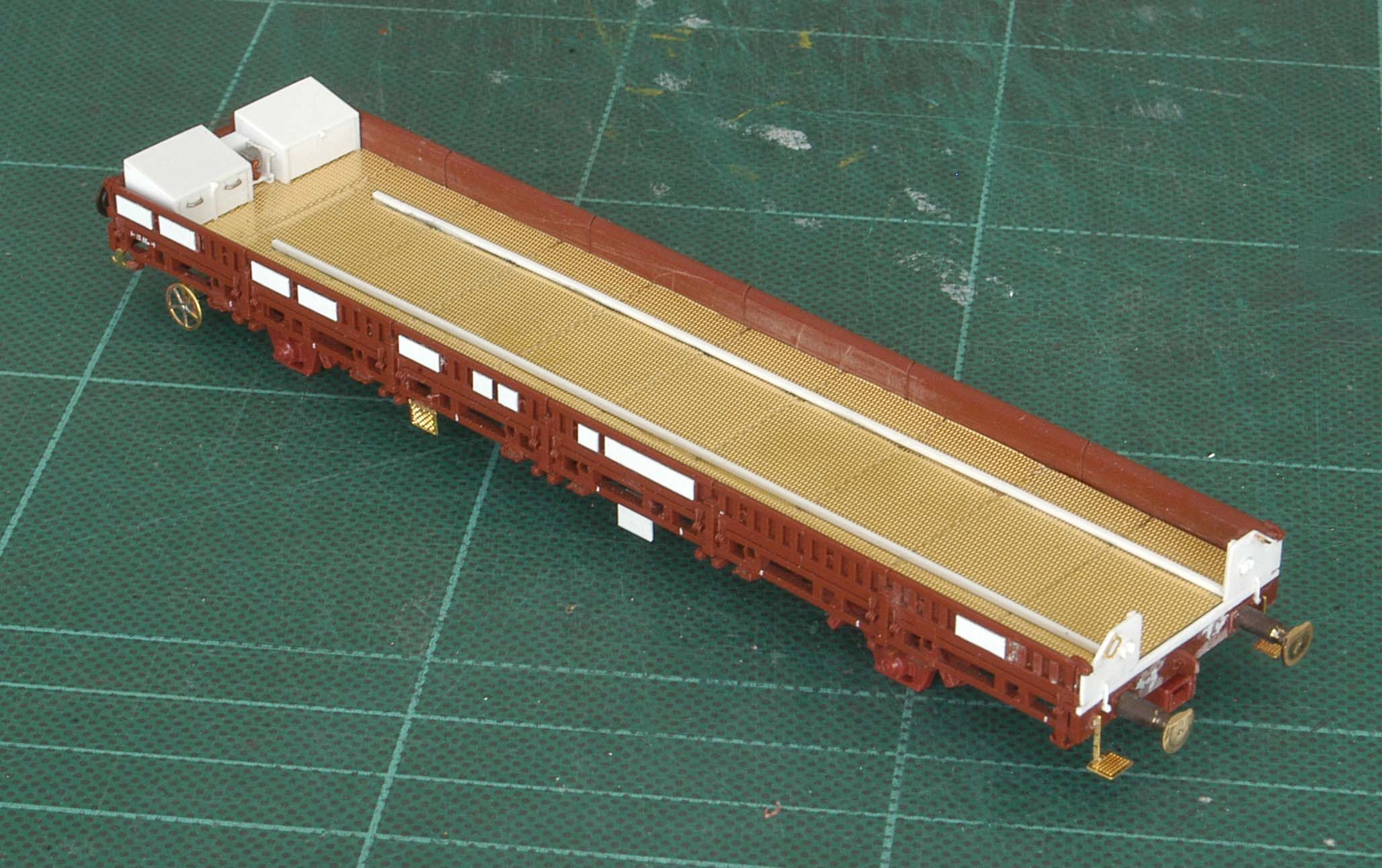

Je n'ai malheureusement pas eu le temps d'avancer. Voici une photo prise aujourd'hui en fin d'après-midi.

Amicalement
Bruno ... fou de TTX
Avatar de l’utilisateur
Bruno PERES
Site Admin
Site Admin

Messages: 9583
Inscription: 17 Aoû 2005 13:52
Localisation: Roques en banlieue toulousaine

Re: [HO] Wagon porte caleuse toulousain

Messagepar Readii94 » 01 Juin 2010 07:00

Salut,
C'est dommage pour le platelage (tu as raison, celui de Décapod est mieux réalisé et moins cher que celui d'H...), il est possible que Décapod le sorte un de ces quatre.Pour les décalques, exemple typique que tu peux envoyer à Gilles en mentionnant les dimensions des plaques en HO.
Ciao. Philippe
Avatar de l’utilisateur
Readii94
Posteur Déraillé
Posteur Déraillé

Messages: 949
Inscription: 27 Oct 2007 00:04
Localisation: Val de Marne

Re: [HO] Wagon porte caleuse toulousain

Messagepar Bruno PERES » 01 Juin 2010 07:21

Bonjour Philippe,

Readii94 a écrit:C'est dommage pour le platelage

Que veux-tu dire par là ?

Readii94 a écrit:Pour les décalques, exemple typique que tu peux envoyer à Gilles en mentionnant les dimensions des plaques en HO.

Effectivement, et c'est prévu ;)
Amicalement
Bruno ... fou de TTX
Avatar de l’utilisateur
Bruno PERES
Site Admin
Site Admin

Messages: 9583
Inscription: 17 Aoû 2005 13:52
Localisation: Roques en banlieue toulousaine

Re: [HO] Wagon porte caleuse toulousain

Messagepar Readii94 » 01 Juin 2010 08:19

Pour le platelage, j'avais suggéré à Décapod d'en produire (142 x 30mm).
Ciao. Philippe
Avatar de l’utilisateur
Readii94
Posteur Déraillé
Posteur Déraillé

Messages: 949
Inscription: 27 Oct 2007 00:04
Localisation: Val de Marne

Re: [HO] Wagon porte caleuse toulousain

Messagepar Bruno PERES » 01 Juin 2010 09:15

Effectivement, je me souviens. Cela dit, il est relativement simple de découper une plaque Decapod faute d'en avoir une aux cotes exactes.
Amicalement
Bruno ... fou de TTX
Avatar de l’utilisateur
Bruno PERES
Site Admin
Site Admin

Messages: 9583
Inscription: 17 Aoû 2005 13:52
Localisation: Roques en banlieue toulousaine

Re: [HO] Wagon porte caleuse toulousain

Messagepar Bruno PERES » 23 Juin 2010 11:08

Bonjour à tous,

Voici trois photos prises début juin. Je n'ai pas avancé depuis :(

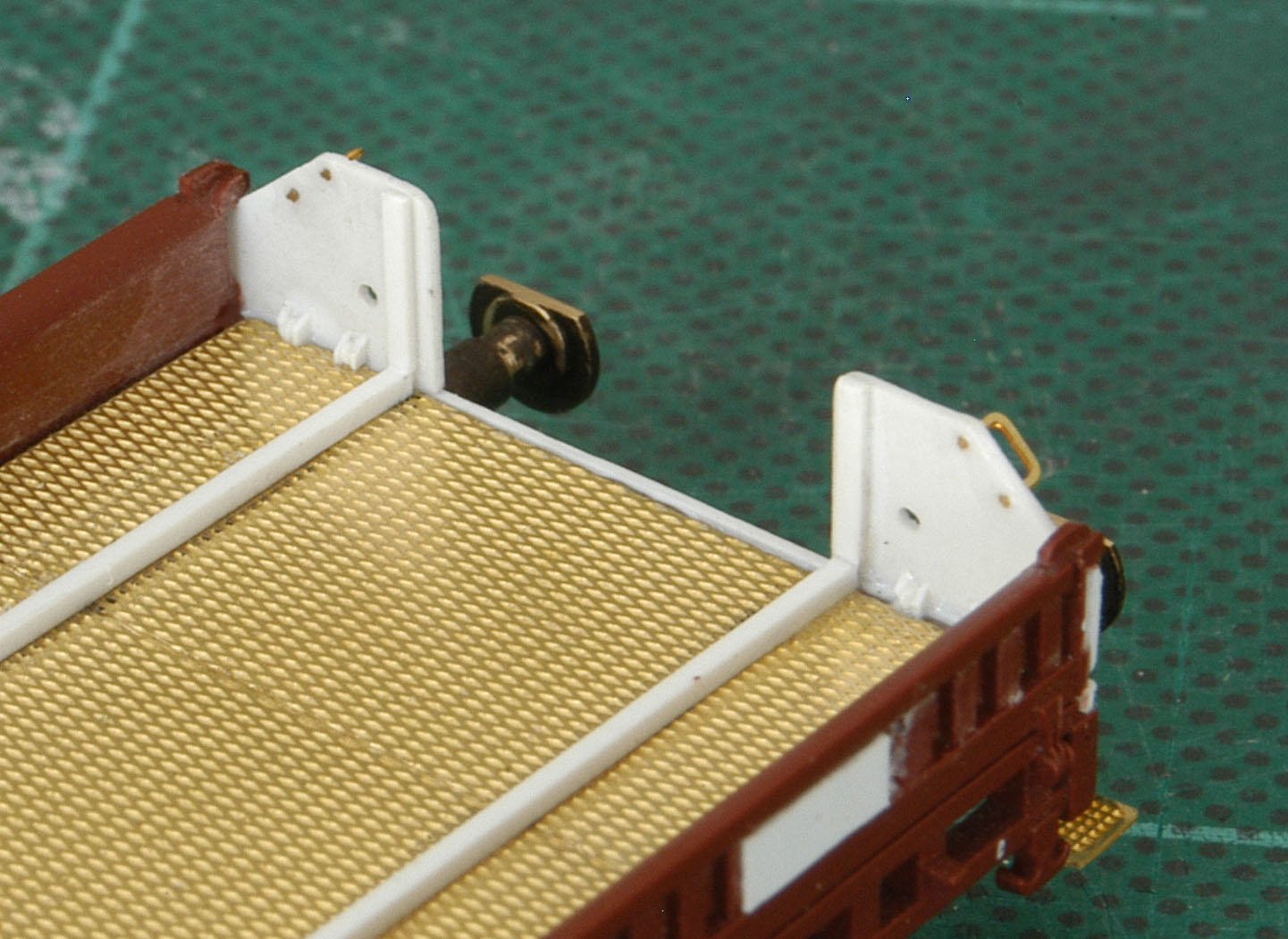

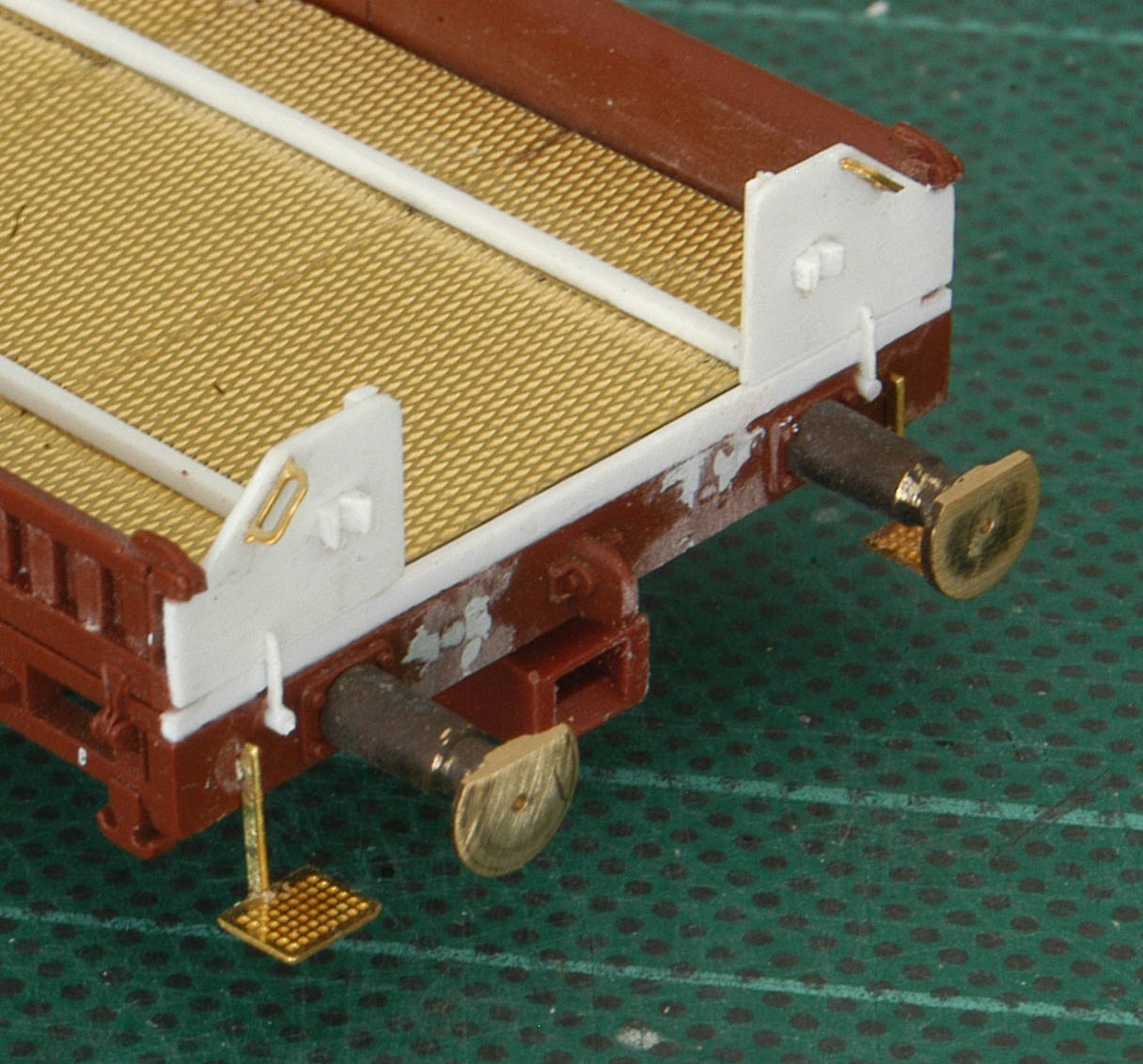

Les ridelles rabattables d'extrémité ont été équipées de mains montoirs SMD. Elles ont ensuite été collées en place, ont récupéré charnières et dispositifs de blocage, ainsi qu'un petit profilé sur leur face intérieure qui prolonge le rail une fois ces ridelles rabattues (en réalité, bien entendu :roll: ). Le masticage est nécessaire car la suppression de certaines pièces Roco d'origine a laissé place à quelques trous :?



Amicalement
Bruno ... fou de TTX
Avatar de l’utilisateur
Bruno PERES
Site Admin
Site Admin

Messages: 9583
Inscription: 17 Aoû 2005 13:52
Localisation: Roques en banlieue toulousaine

Re: [HO] Wagon porte caleuse toulousain

Messagepar alainpyro » 23 Juin 2010 12:08

j'espère le voir terminé en aout......

avec le chargement :diable:
Avatar de l’utilisateur
alainpyro
Site Admin
Site Admin

Messages: 5341
Inscription: 12 Aoû 2006 10:14
Localisation: soppe le bas (68)

Re: [HO] Wagon porte caleuse toulousain

Messagepar Bruno PERES » 23 Juin 2010 12:13

Salut Alain,

Tu le verras, mais je doute qu'il soit terminé, et surtout qu'il dispose de son chargement :?
Amicalement
Bruno ... fou de TTX
Avatar de l’utilisateur
Bruno PERES
Site Admin
Site Admin

Messages: 9583
Inscription: 17 Aoû 2005 13:52
Localisation: Roques en banlieue toulousaine

Re: [HO] Wagon porte caleuse toulousain

Messagepar Bruno PERES » 20 Juil 2010 16:48

Bonjour,

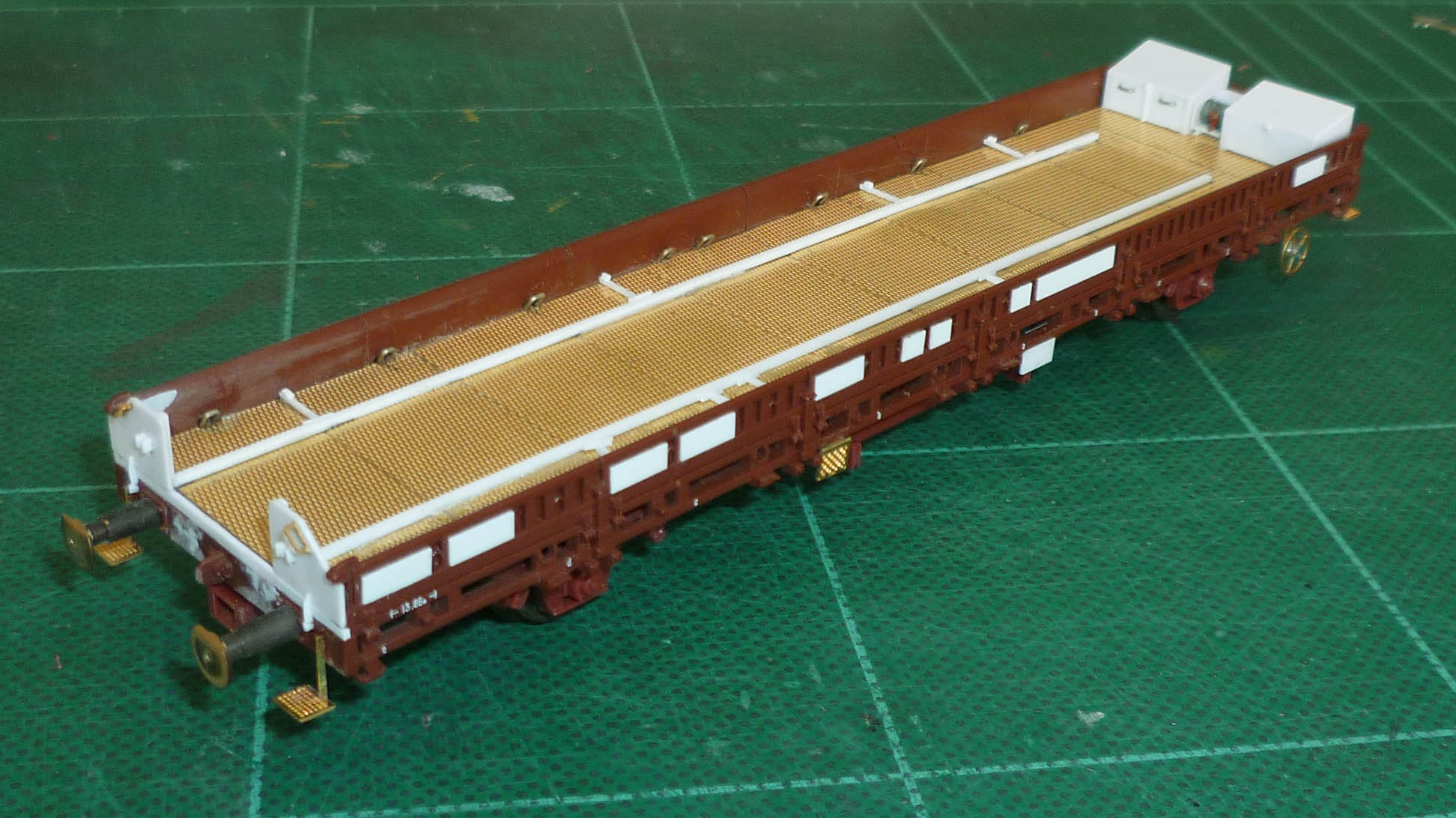

Trois petites photos des dernières modifications apportées il y a 15 jours. J'espère m'y remettre sous peu.

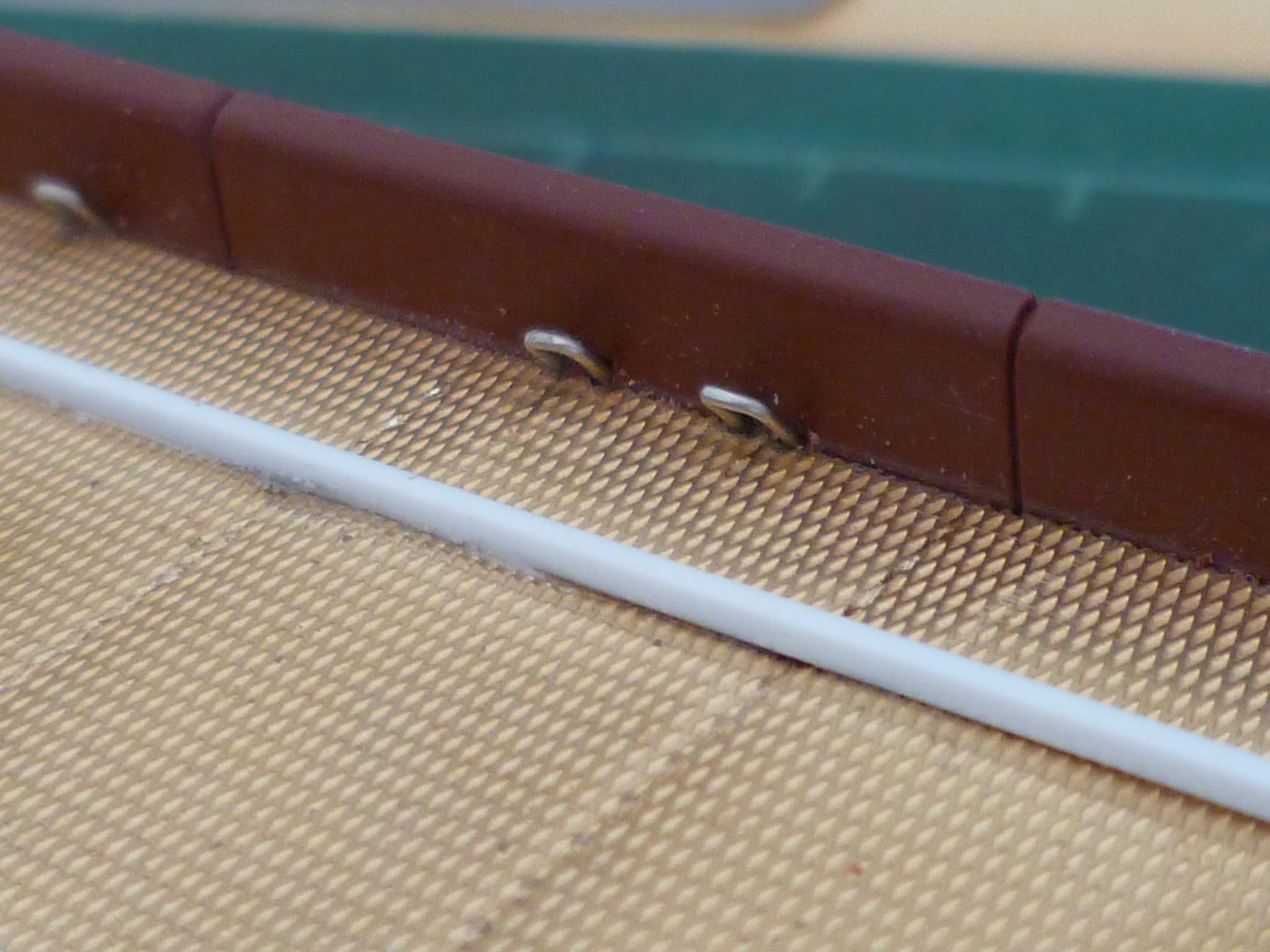

Crochets minuscules (au 1/87 !) destinés à l'arrimage du chargement. Il en faut 16 pour ce wagon ...


Amicalement
Bruno ... fou de TTX
Avatar de l’utilisateur
Bruno PERES
Site Admin
Site Admin

Messages: 9583
Inscription: 17 Aoû 2005 13:52
Localisation: Roques en banlieue toulousaine

Re: [HO] Wagon porte caleuse toulousain

Messagepar Readii94 » 20 Juil 2010 17:26

Prend ton temps Bruno et occupe-toi de ton "home sweet home".il n'y a pas urgence!
Ciao. Philippe
Avatar de l’utilisateur
Readii94
Posteur Déraillé
Posteur Déraillé

Messages: 949
Inscription: 27 Oct 2007 00:04
Localisation: Val de Marne

Re: [HO] Wagon porte caleuse toulousain

Messagepar Bruno PERES » 20 Juil 2010 18:24

Bonsoir,

Si, si, je suis un peu pressé car j'ai une expo les 18 et 19 septembre.
Amicalement
Bruno ... fou de TTX
Avatar de l’utilisateur
Bruno PERES
Site Admin
Site Admin

Messages: 9583
Inscription: 17 Aoû 2005 13:52
Localisation: Roques en banlieue toulousaine

Re: [HO] Wagon porte caleuse toulousain

Messagepar alainpyro » 20 Juil 2010 18:52

La pression (fraiche...... :drunk: ) est souvent le seul moyen de "faire", sinon on reporte, puis on reporte et ensuite on reporte...................
Avatar de l’utilisateur
alainpyro
Site Admin
Site Admin

Messages: 5341
Inscription: 12 Aoû 2006 10:14
Localisation: soppe le bas (68)
