par **Bruno37** » 25 Sep 2017 14:44

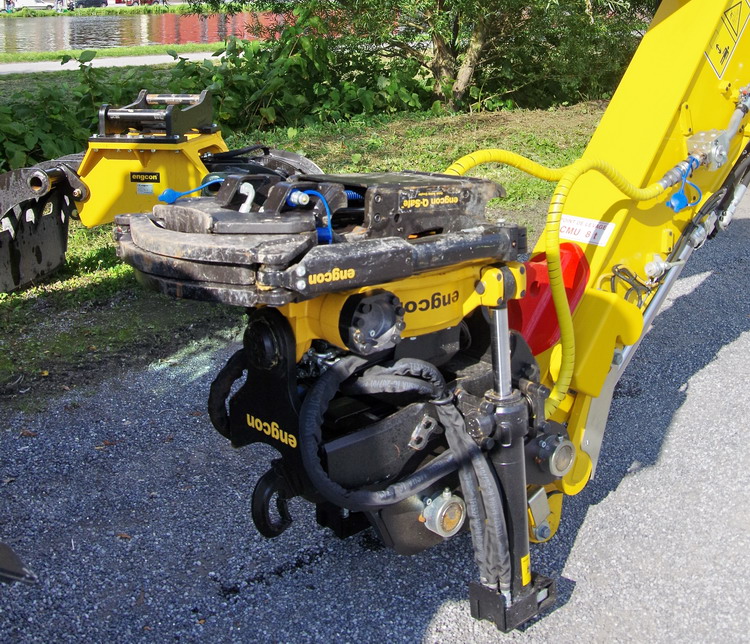

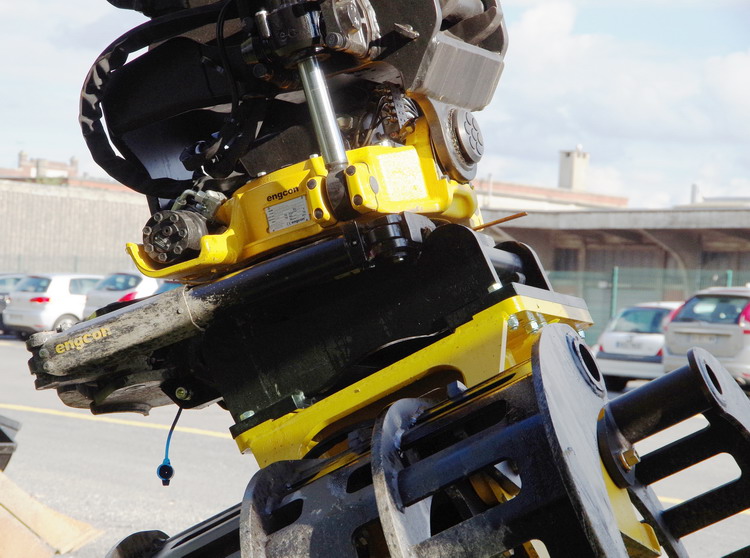

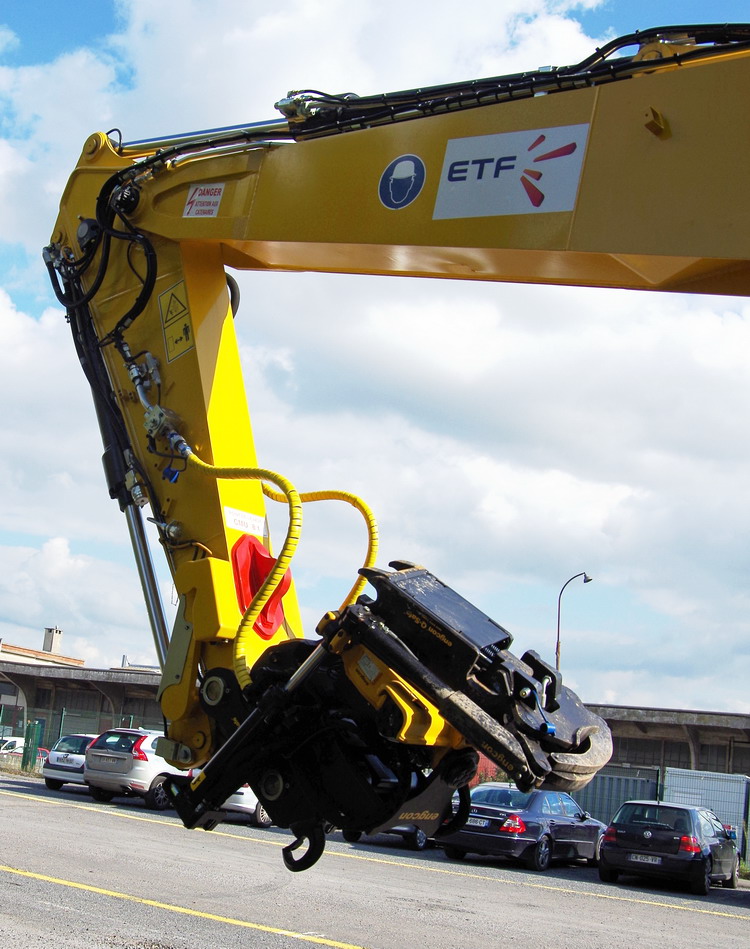

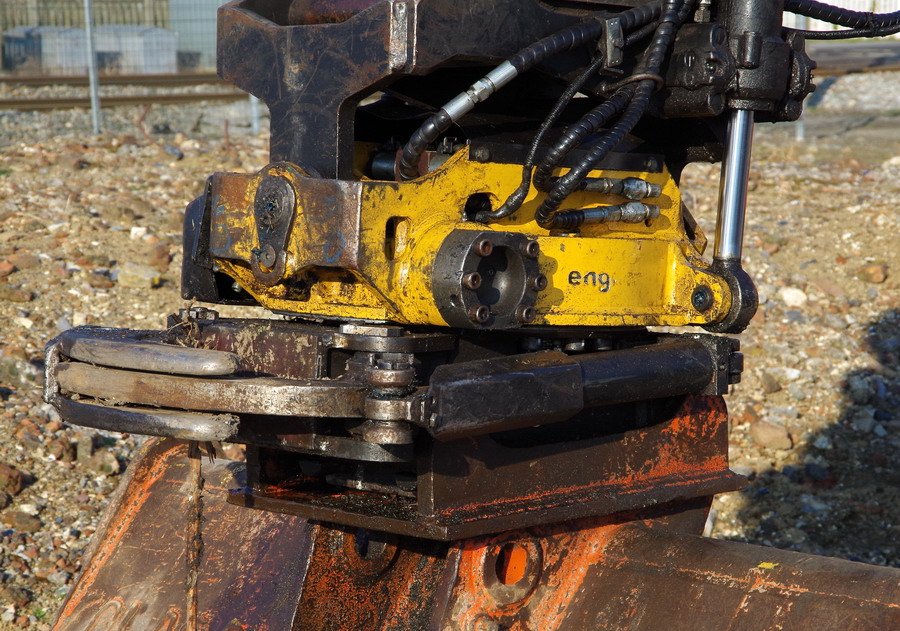

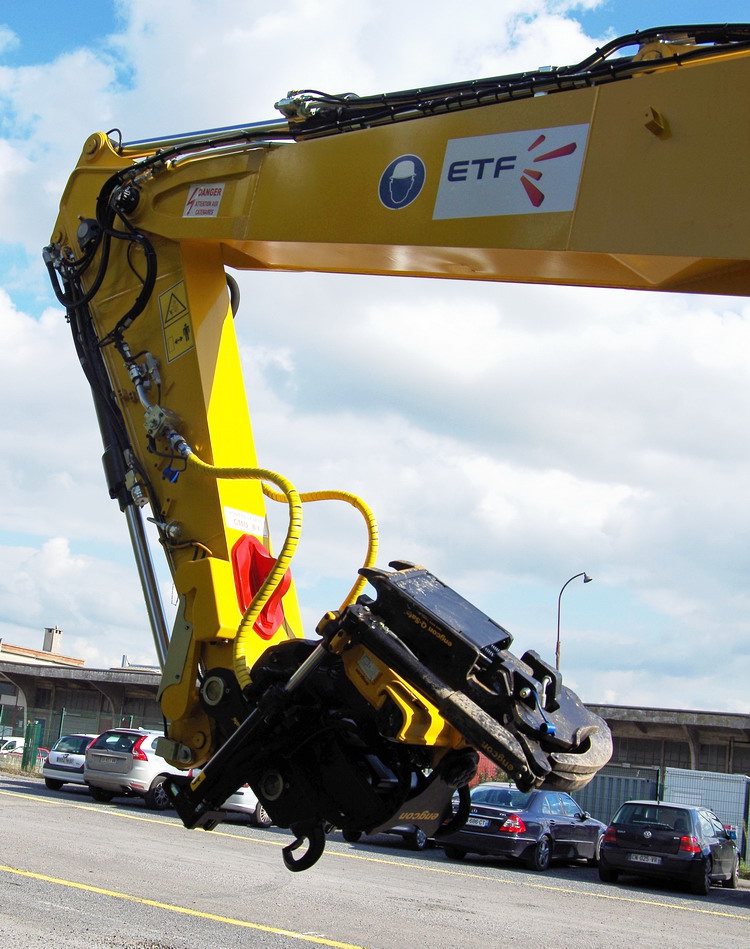

suite du reportage de Gtr Lefèvre le 20-09-2017 à Saint Quentin sur le Tiltrotator de type EC219 d'Engcon

: Engcon Tiltrotateur EC 219 (3).jpg (128.65 Kio) Vu 5294 fois

: Engcon Tiltrotateur EC 219 (4).jpg (238.02 Kio) Vu 5294 fois

: Engcon Tiltrotateur EC 219 (5).jpg (231.09 Kio) Vu 5294 fois

par **Bruno37** » 25 Sep 2017 14:47

: Engcon Tiltrotateur EC 219 (7).jpg (128.53 Kio) Vu 5294 fois

par **Bruno37** » 25 Sep 2017 14:49

: Engcon Tiltrotateur EC 219 (12).jpg (120.47 Kio) Vu 5294 fois

: Engcon Titrotateur (13).jpg (156 Kio) Vu 5294 fois

: Engcon Titrotateur (14).jpg (221.11 Kio) Vu 5294 fois

par **Bruno37** » 25 Sep 2017 14:50

: Engcon Titrotateur (17).jpg (204.19 Kio) Vu 5294 fois

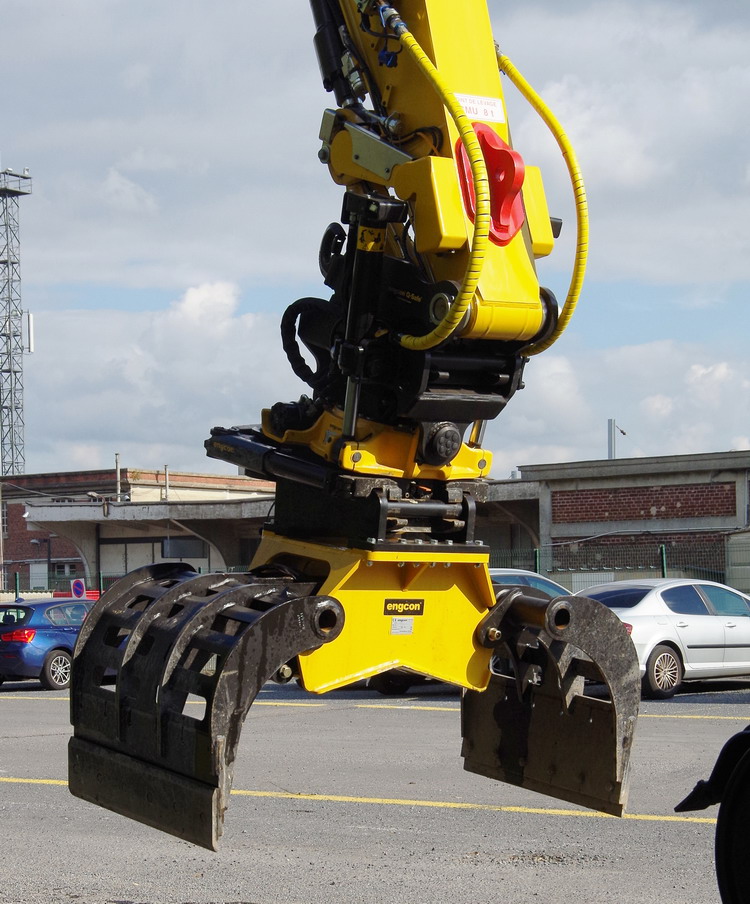

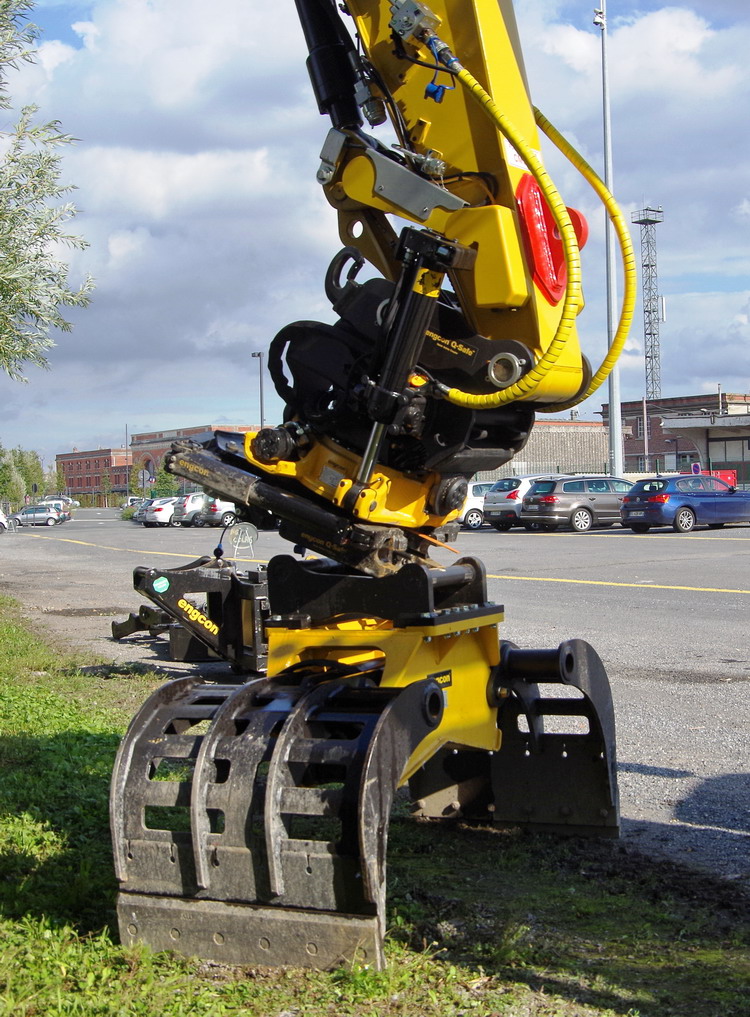

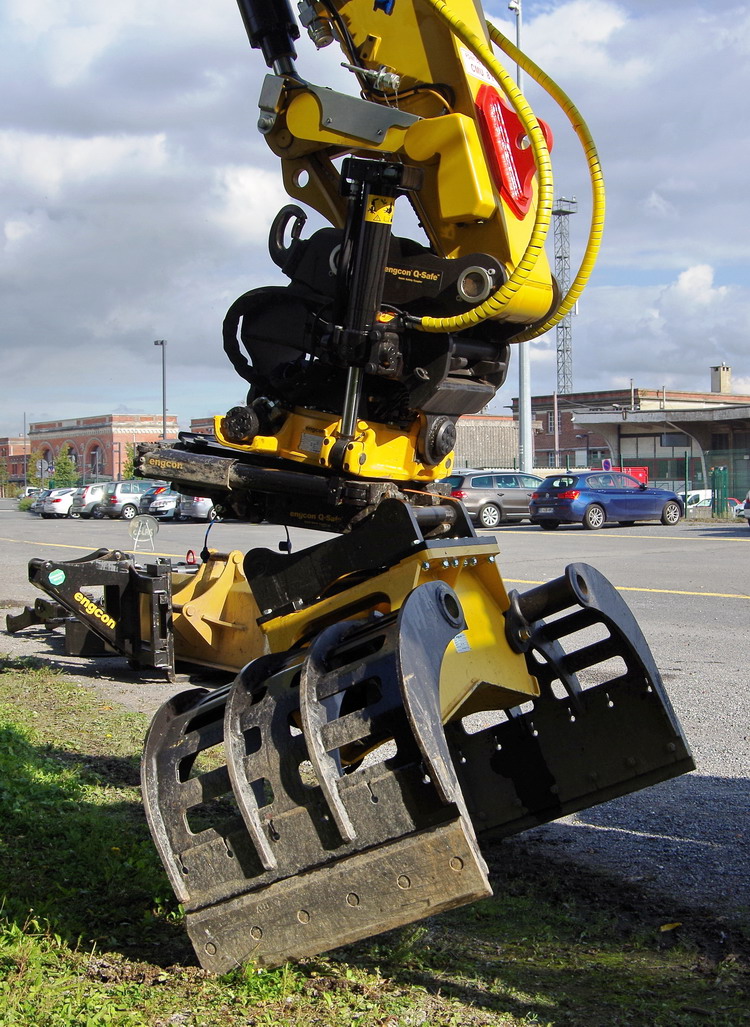

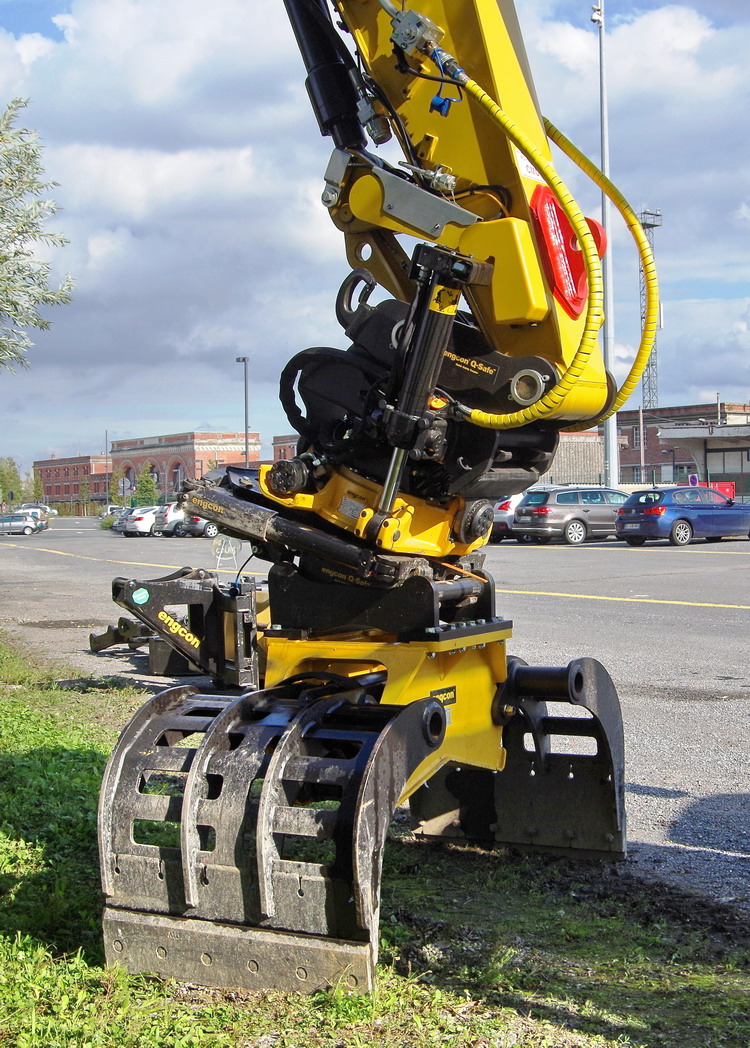

par **Bruno37** » 25 Sep 2017 14:58

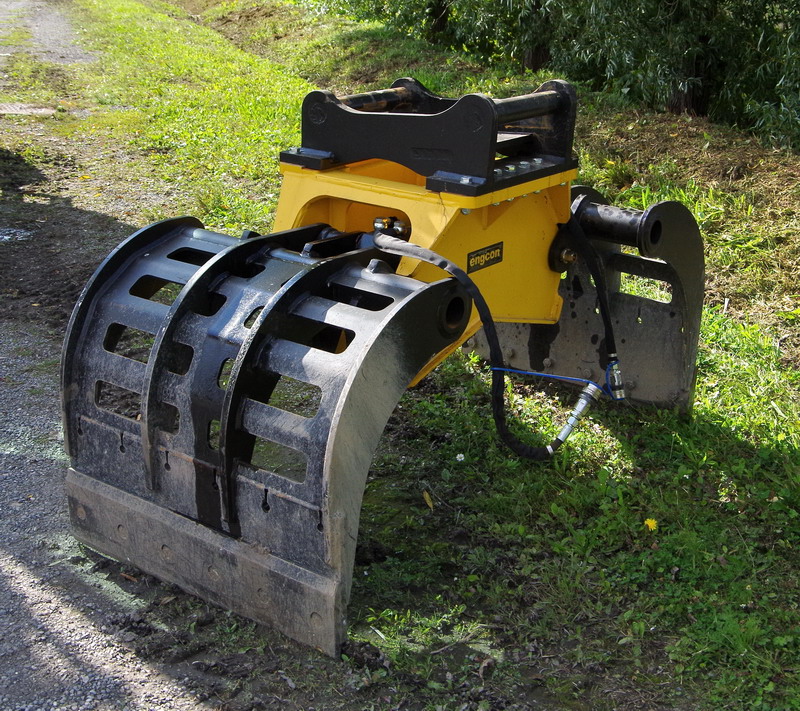

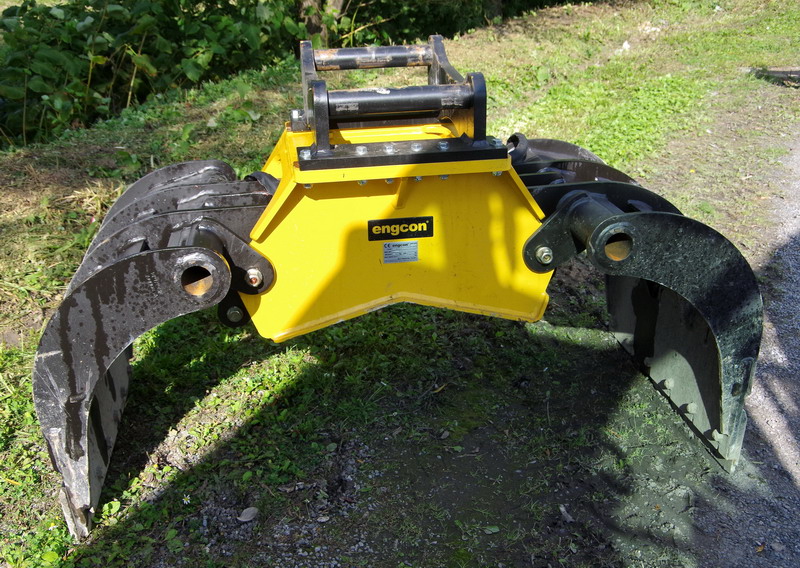

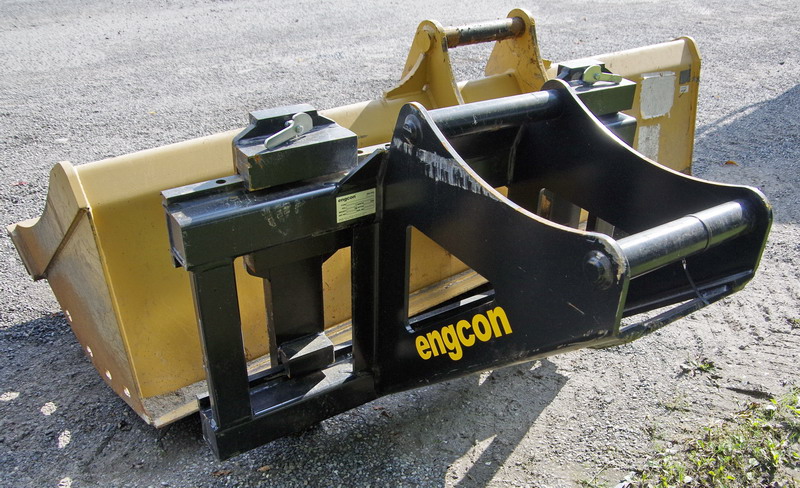

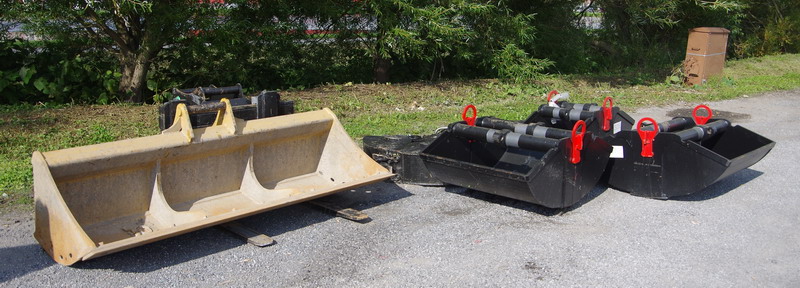

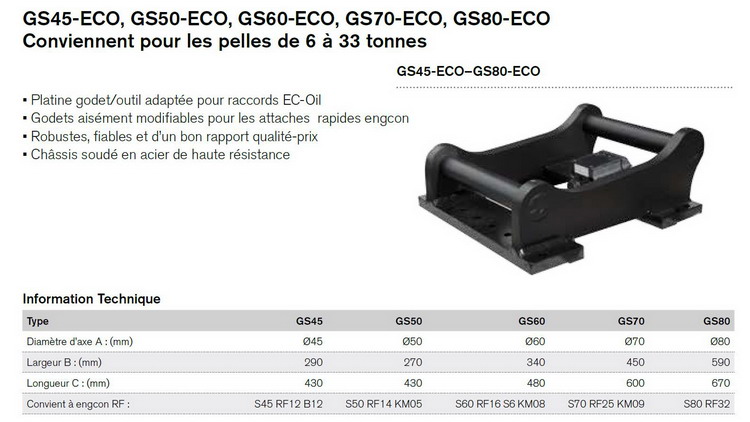

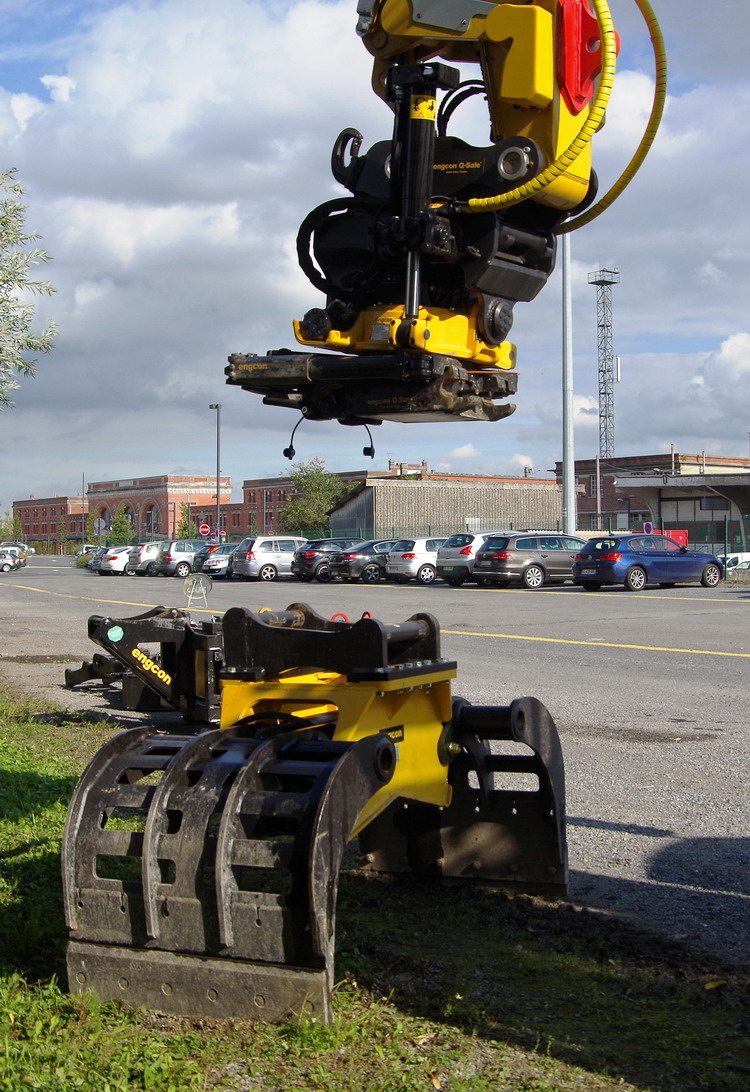

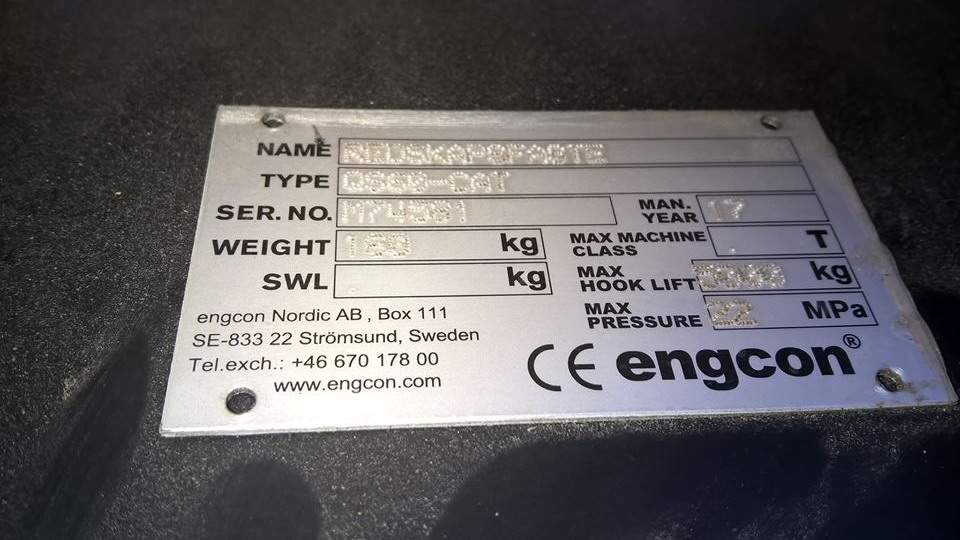

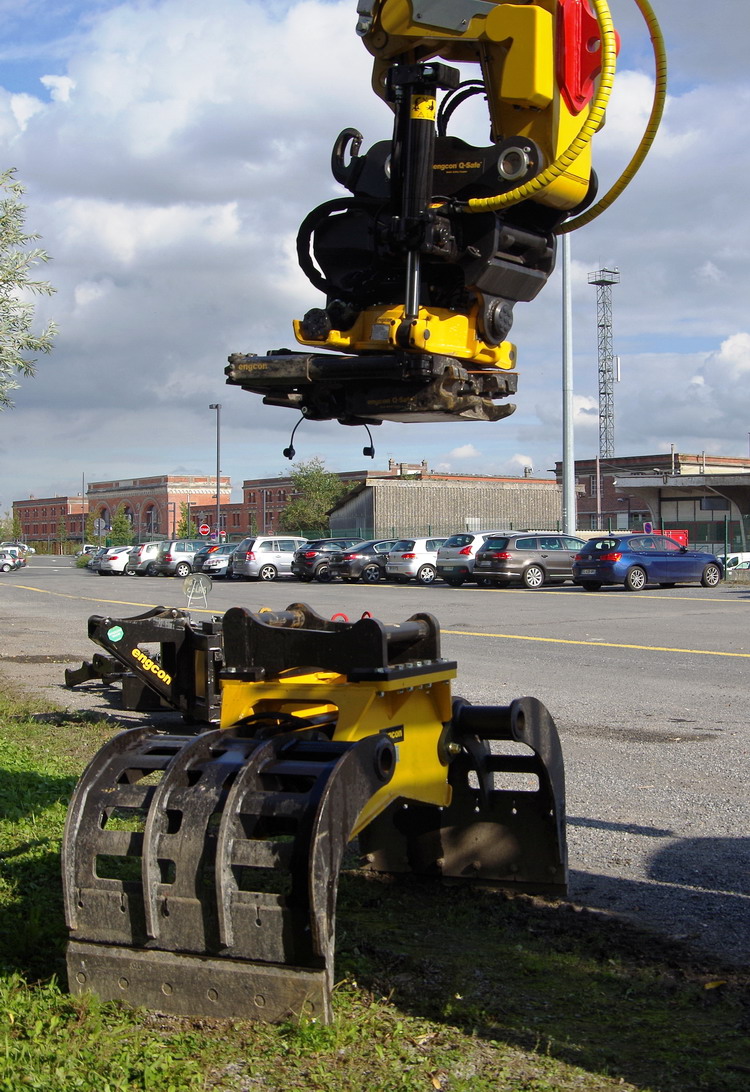

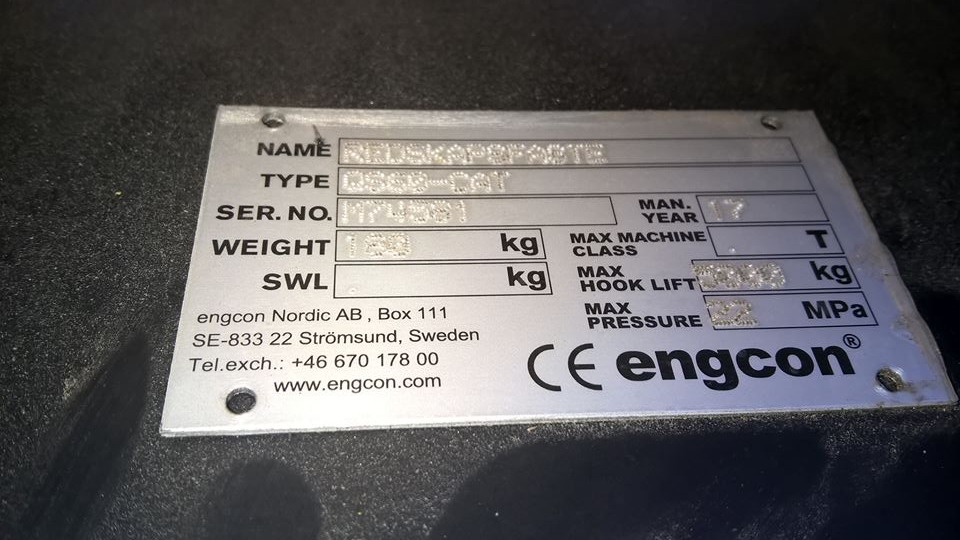

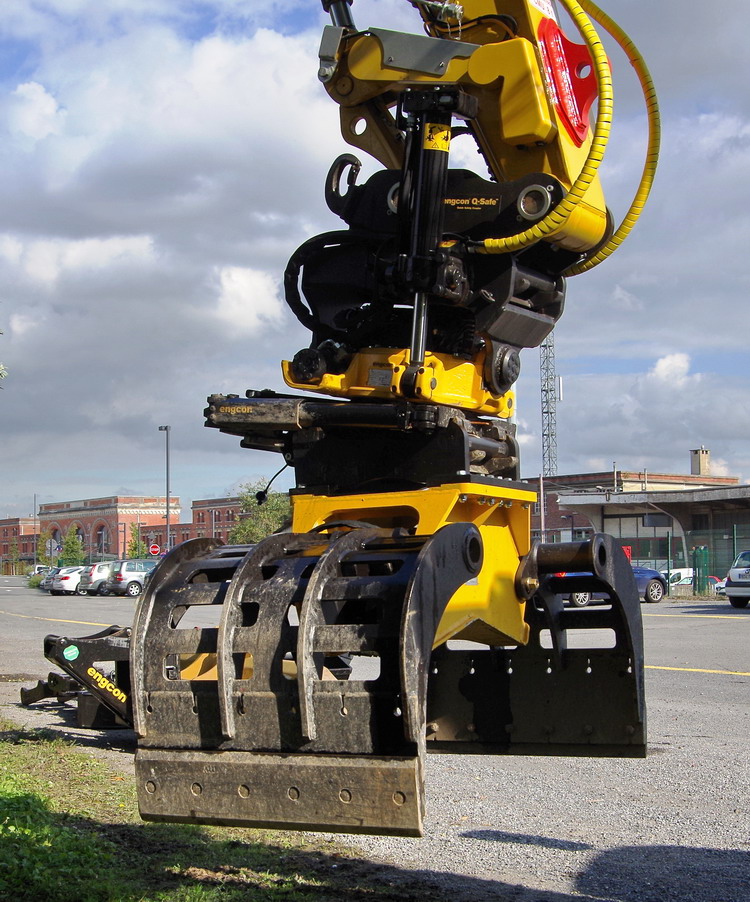

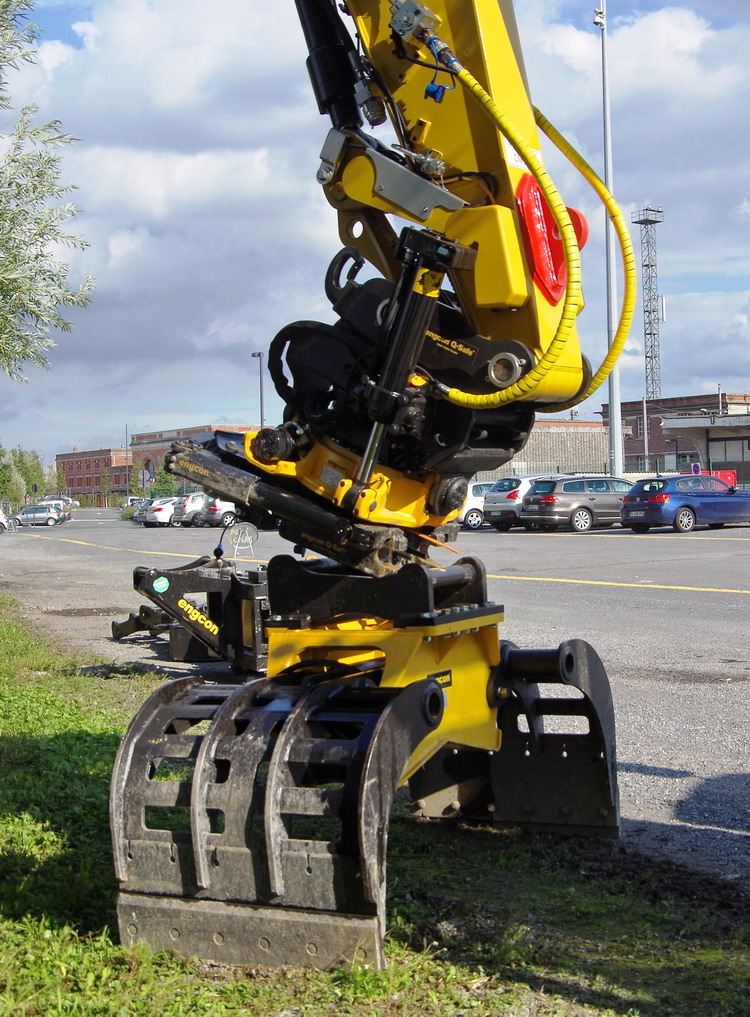

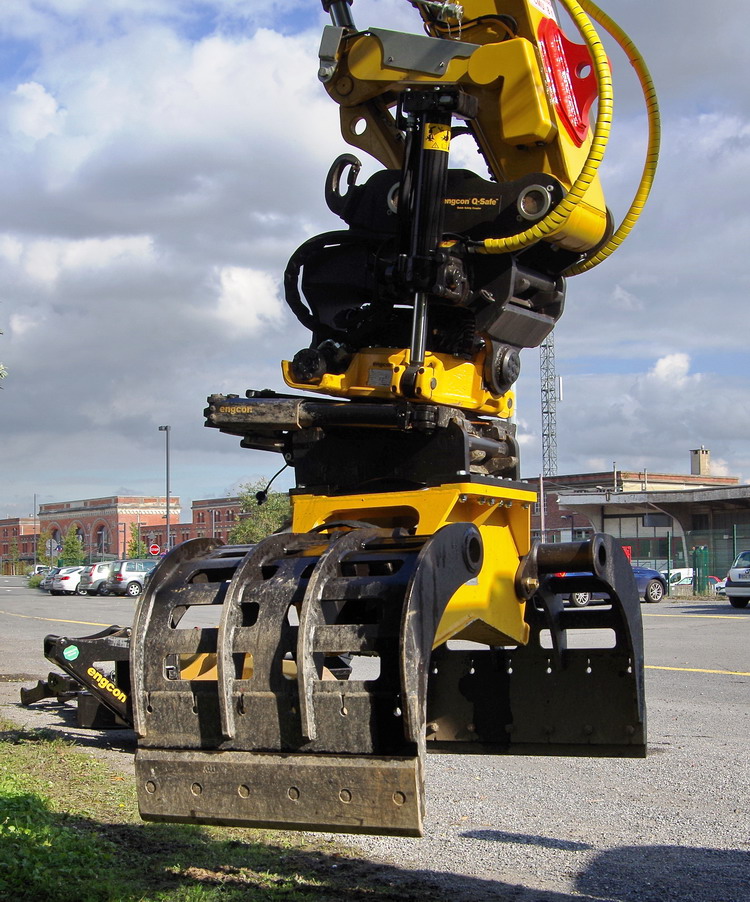

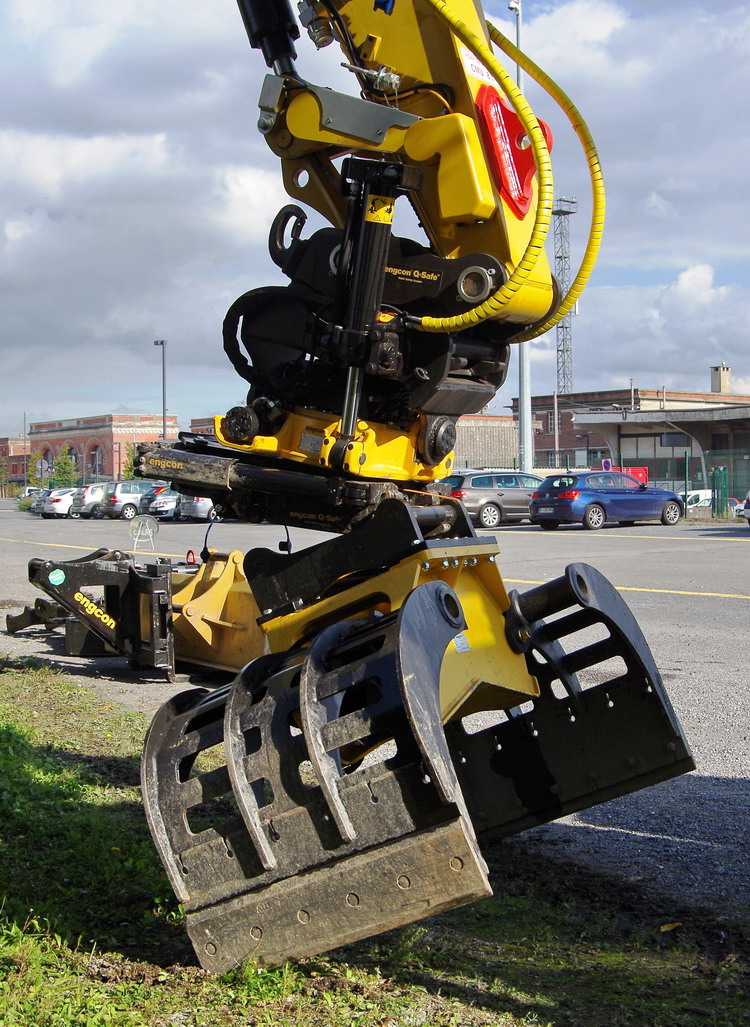

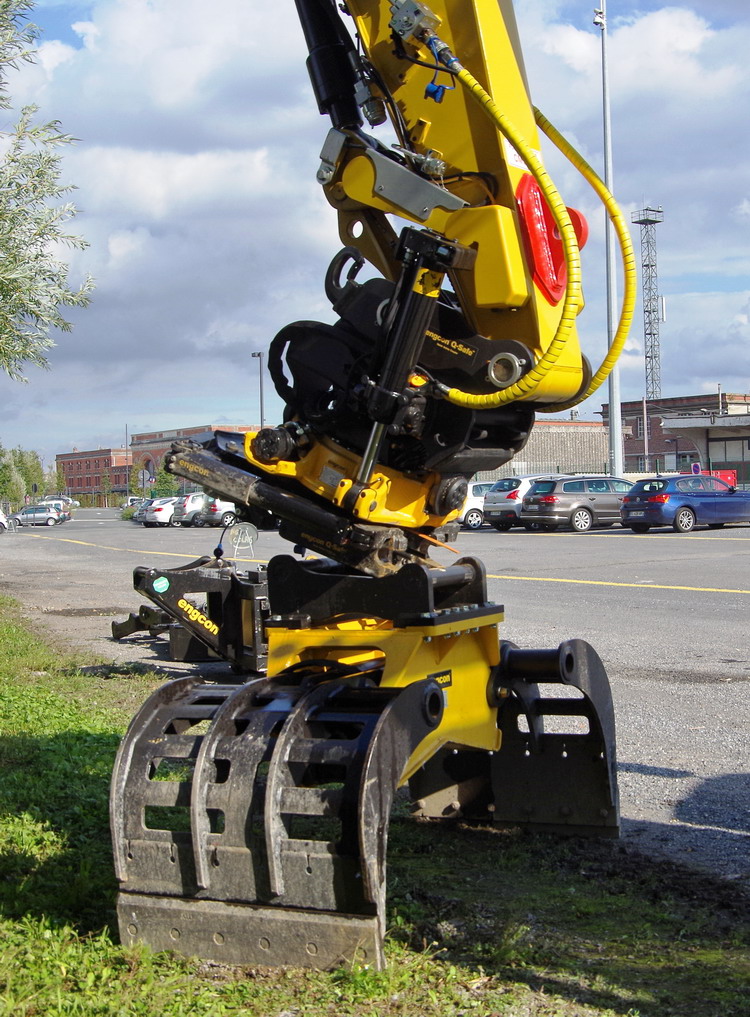

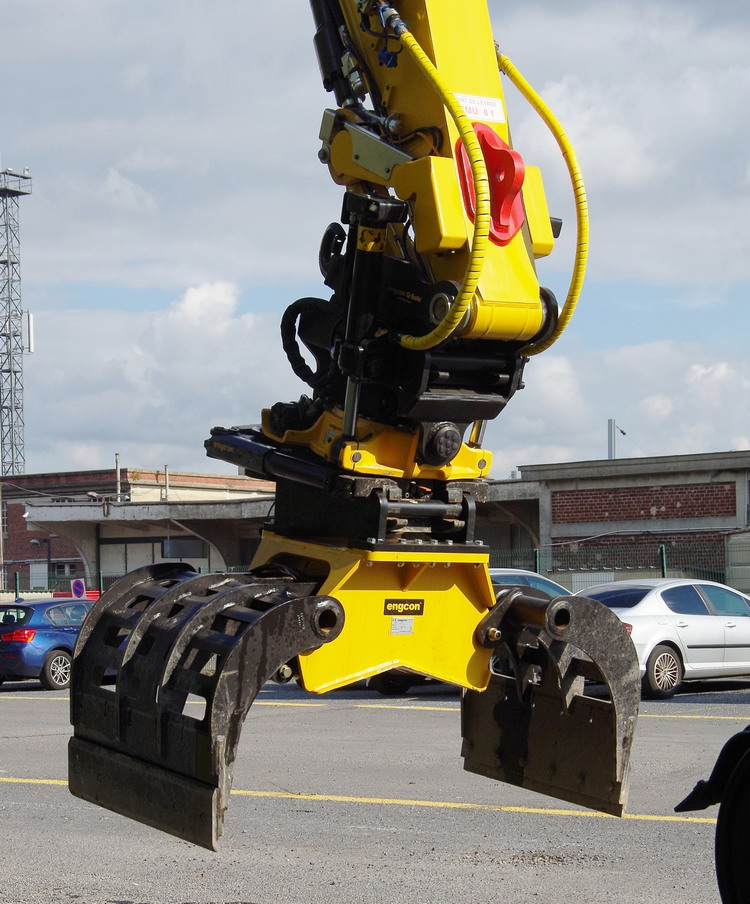

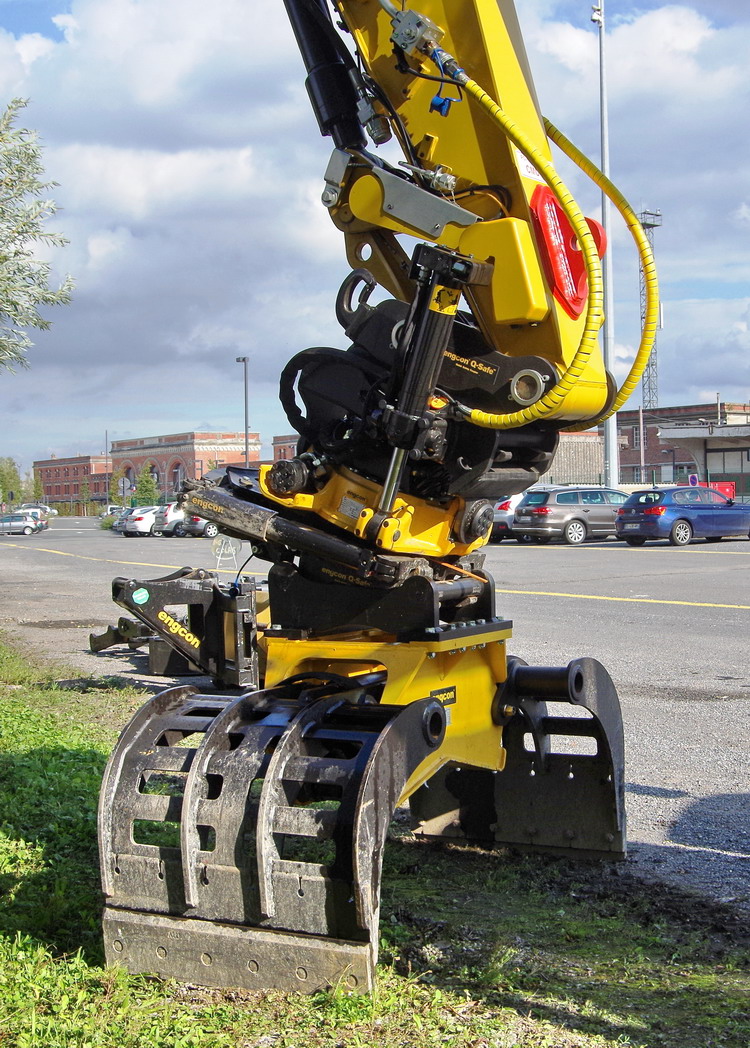

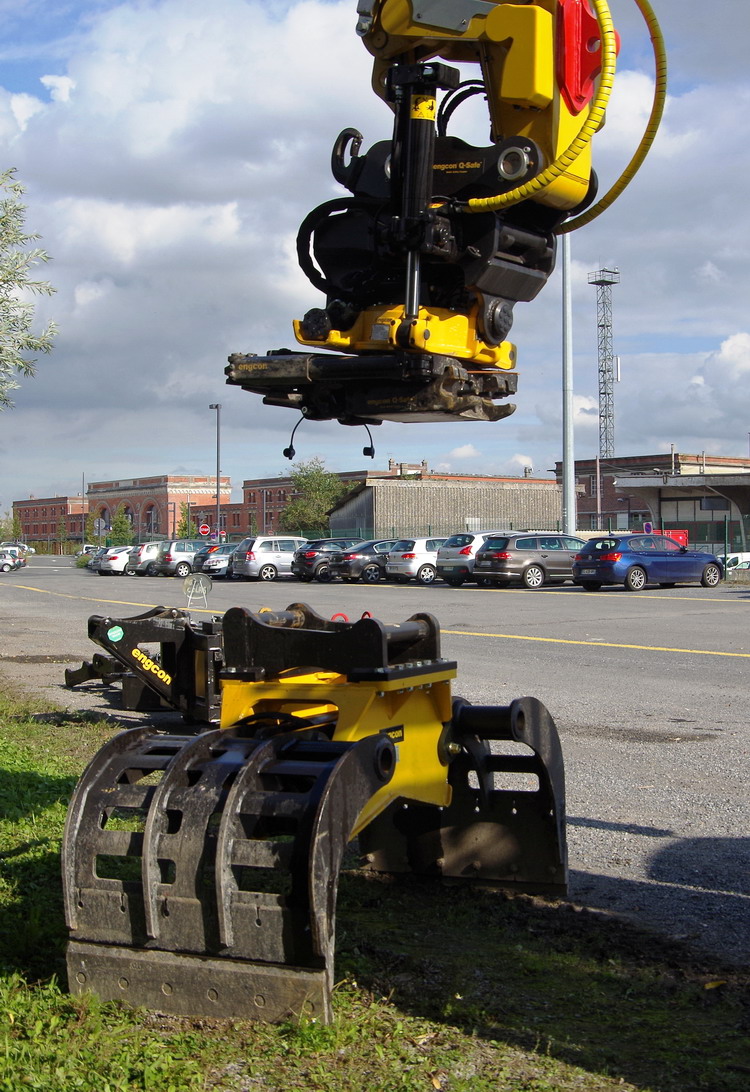

Grappin de type SK15 avec Platine godet/outil de type GS60-ECO adaptée pour raccords EC-Oil et Godets aisément modifiables pour
les attaches rapides engcon http://engcon.com/fr/nos-produits/plati ... 0-eco.html

: GS60.jpg (73.1 Kio) Vu 5294 fois

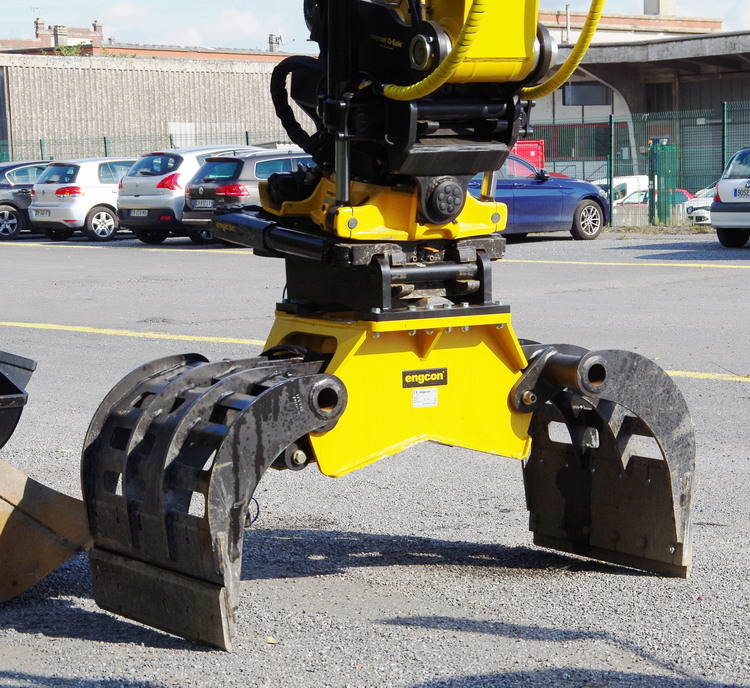

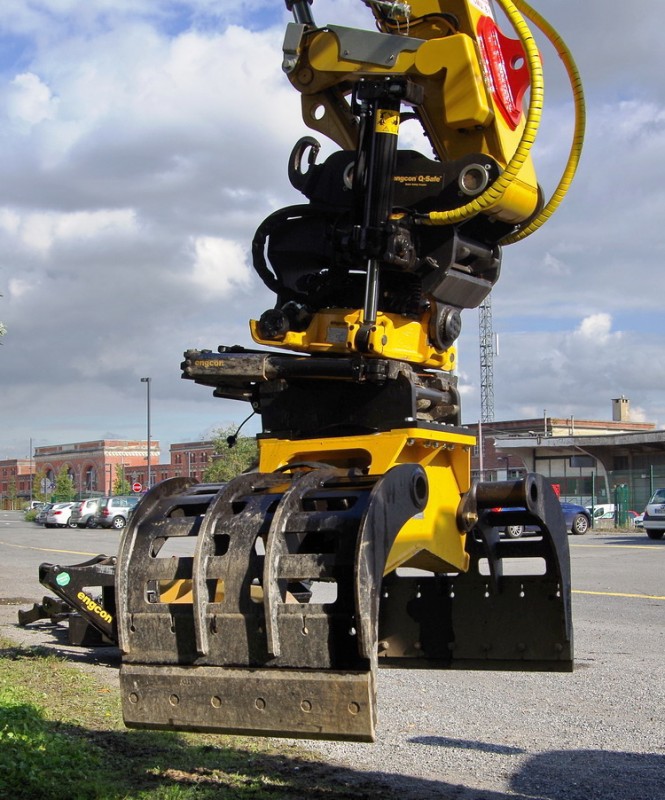

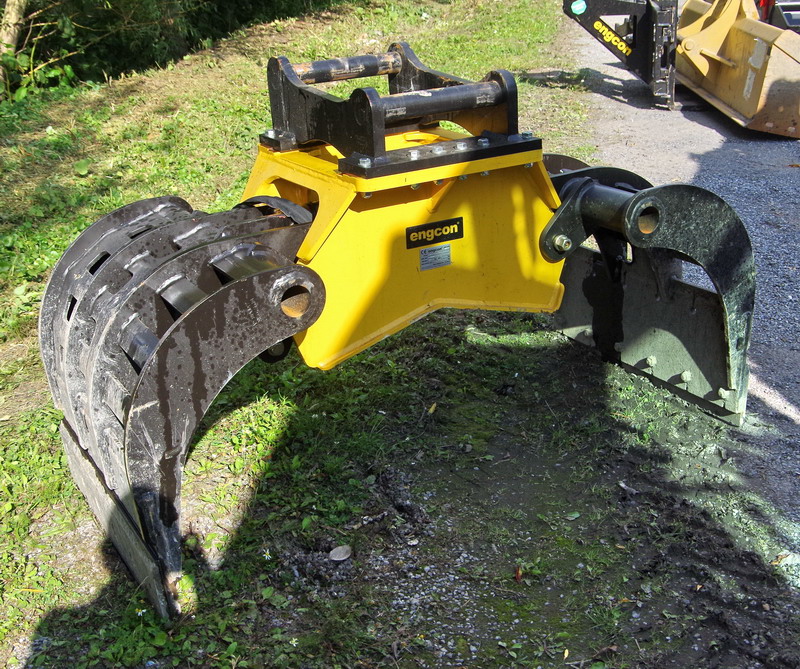

: Engcon grapin SK15 (1).jpg (277.49 Kio) Vu 5294 fois

: Engcon grapin SK15 (2).jpg (207.79 Kio) Vu 5294 fois

: Engcon grapin SK15 (3).jpg (269.64 Kio) Vu 5294 fois

par **Bruno37** » 25 Sep 2017 15:11

: Engcon grapin SK15 (4).jpg (138.12 Kio) Vu 5294 fois

par **Bruno37** » 25 Sep 2017 15:18

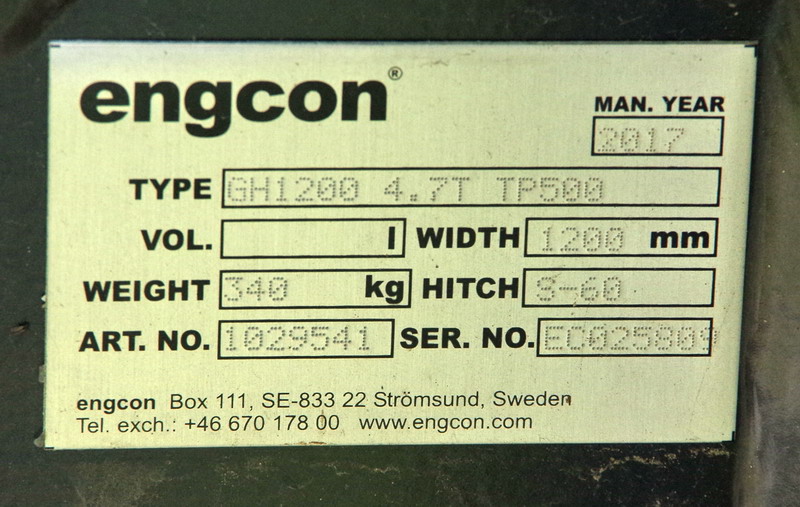

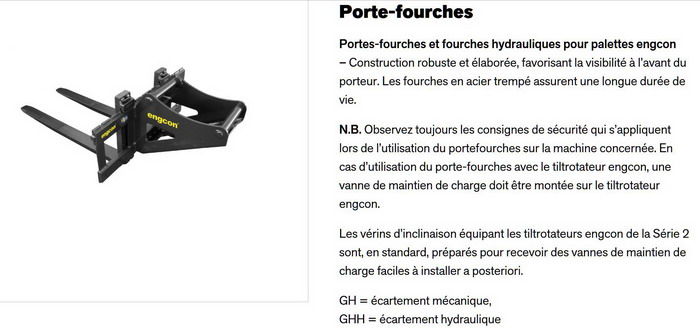

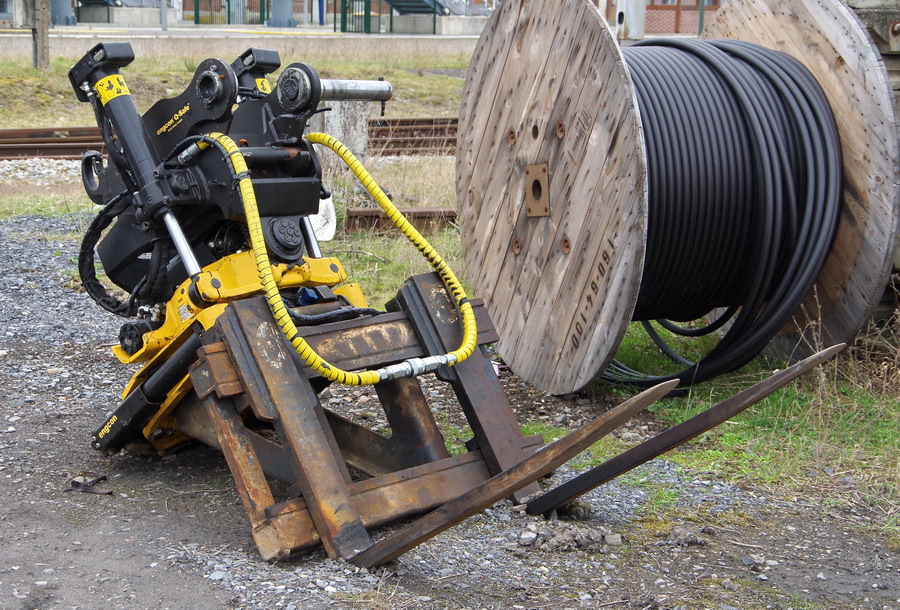

et un Porte-fourches d'Engcon de type GH1200 pour Tiltrotator http://engcon.com/fr/nos-produits.html
Mesures Stratégiques
- Largeur: 1200 mm
- Fourche: 125x45x1200 mm
- Poids: 310 kg
- Attache: s1
- TP500: 4.7t

: GH1200.jpg (57.28 Kio) Vu 5293 fois

: Engcon GH 1200 (1).jpg (158.78 Kio) Vu 5293 fois

: Engcon GH 1200 (2).jpg (161.61 Kio) Vu 5293 fois

: Engcon GH 1200 (3).jpg (127.3 Kio) Vu 5293 fois

par **Bruno37** » 25 Sep 2017 15:30

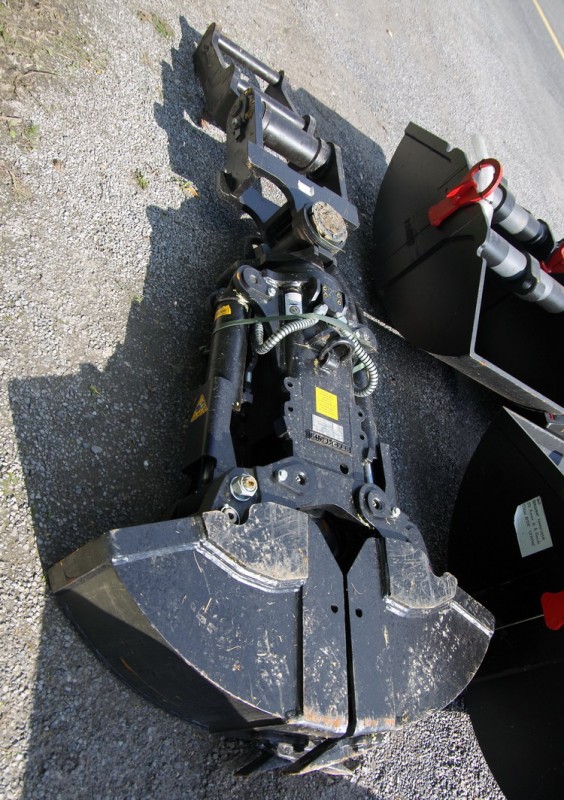

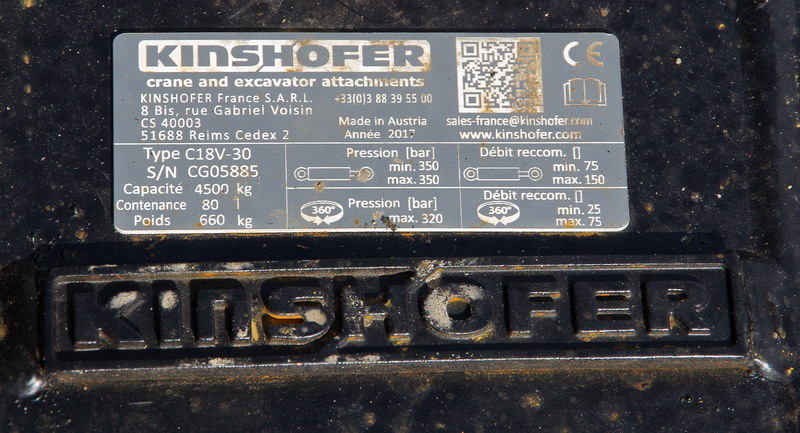

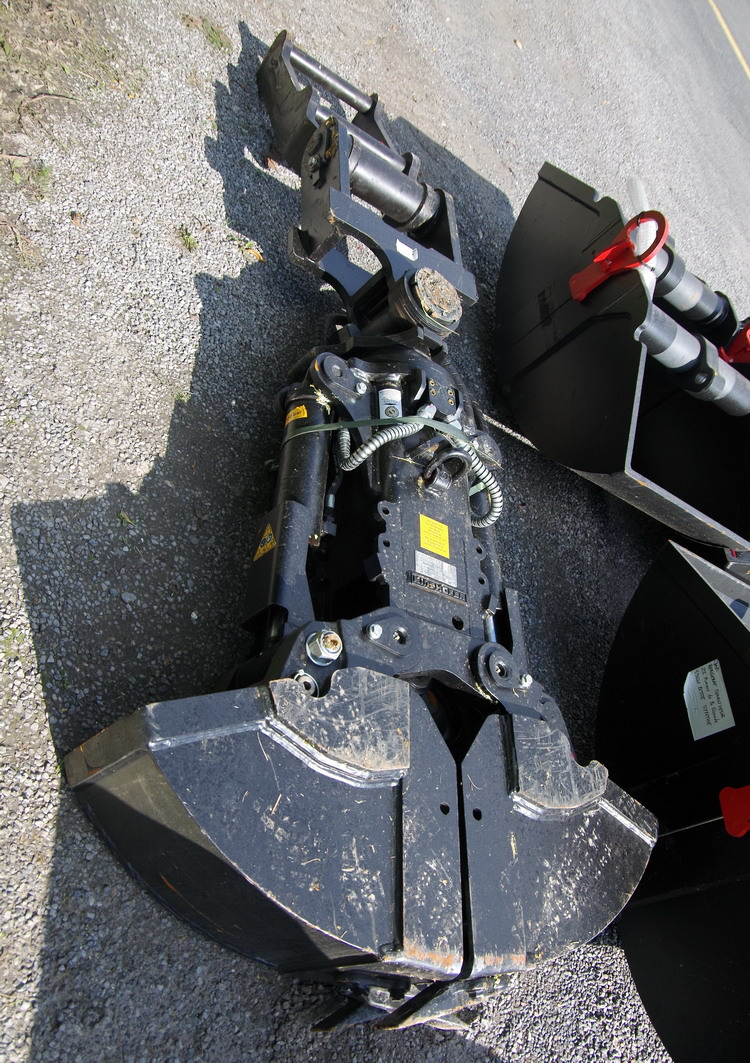

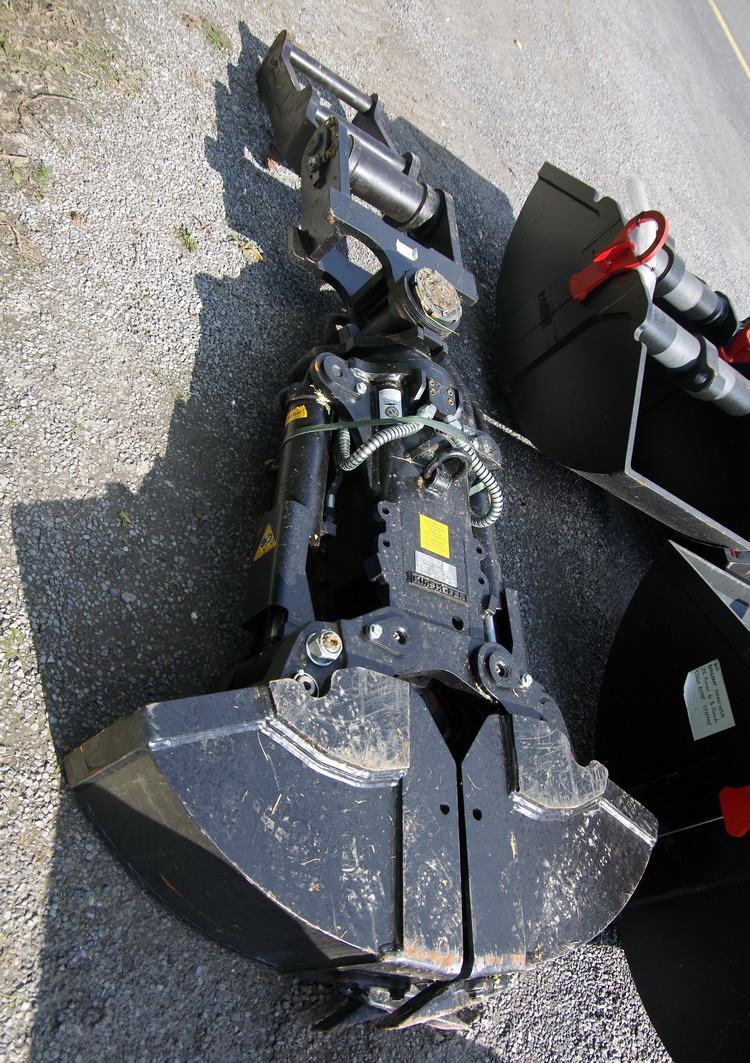

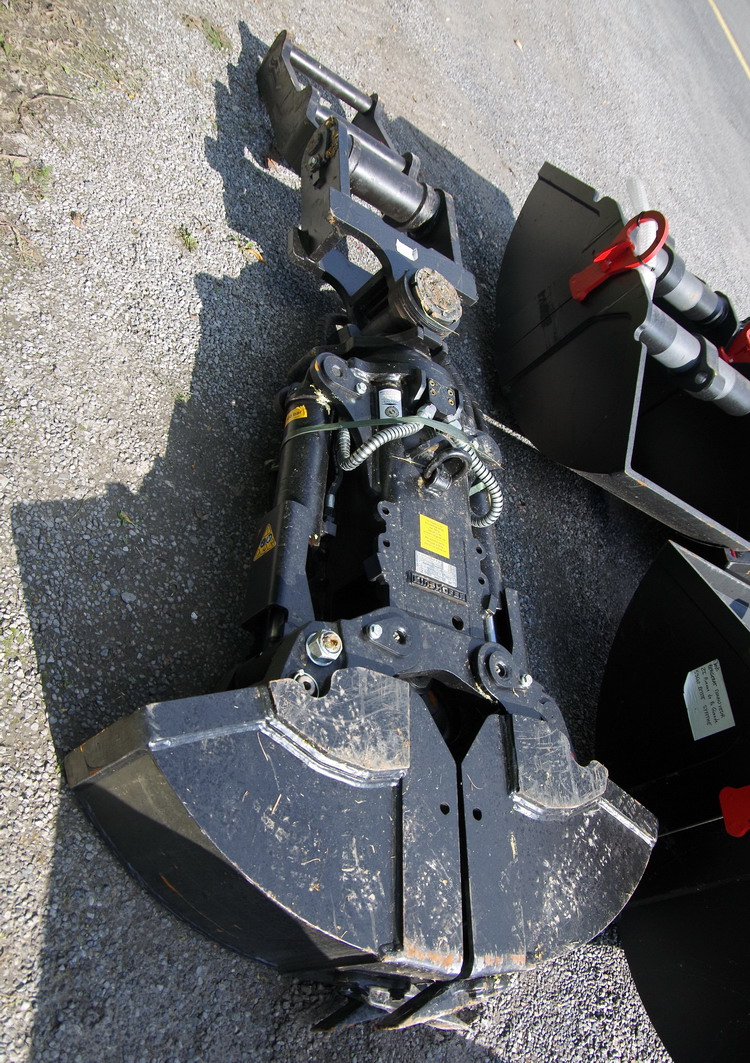

il y a aussi un grappin universels de Kinshofer de type C18V-30 n°CG05885 avec un kit de coquilles
http://www.kinshofer.com/fr/index.php/f ... techniques
Développé pour la mise à chemin de fer spécialement, KINSHOFER offre un kit de coquilles pour travaux ferroviaires à base de la série éprouvée C18VE avec coquilles interchangeables. L'ensemble contient des coquilles à largeur 300 mm pour creuser le ballast d'entre les traverses, et des griffes à traverses et rails pour la manutention des rails et traverses.
Le support de coquilles, l'hydraulique et les garnitures de paliers restent identiques - seules les coquilles se changent.

Une autre option est la C18VE/RIG, une benne preneuse avec deux vérins verticaux sans rotator pour montage rigide avec système de changement rapide de coquilles. Au-dessus, une platine pour attached rapide peut être montée directement: idéale, si utilisée en combinaison avec un tiltrotator. Cette variante dispose d'une pièce centrale spécialement renforcée. Avec le système optionnel de cardan spécial, la benne preneuse peut aussi être montée en suspension libre sous le tiltrotator.

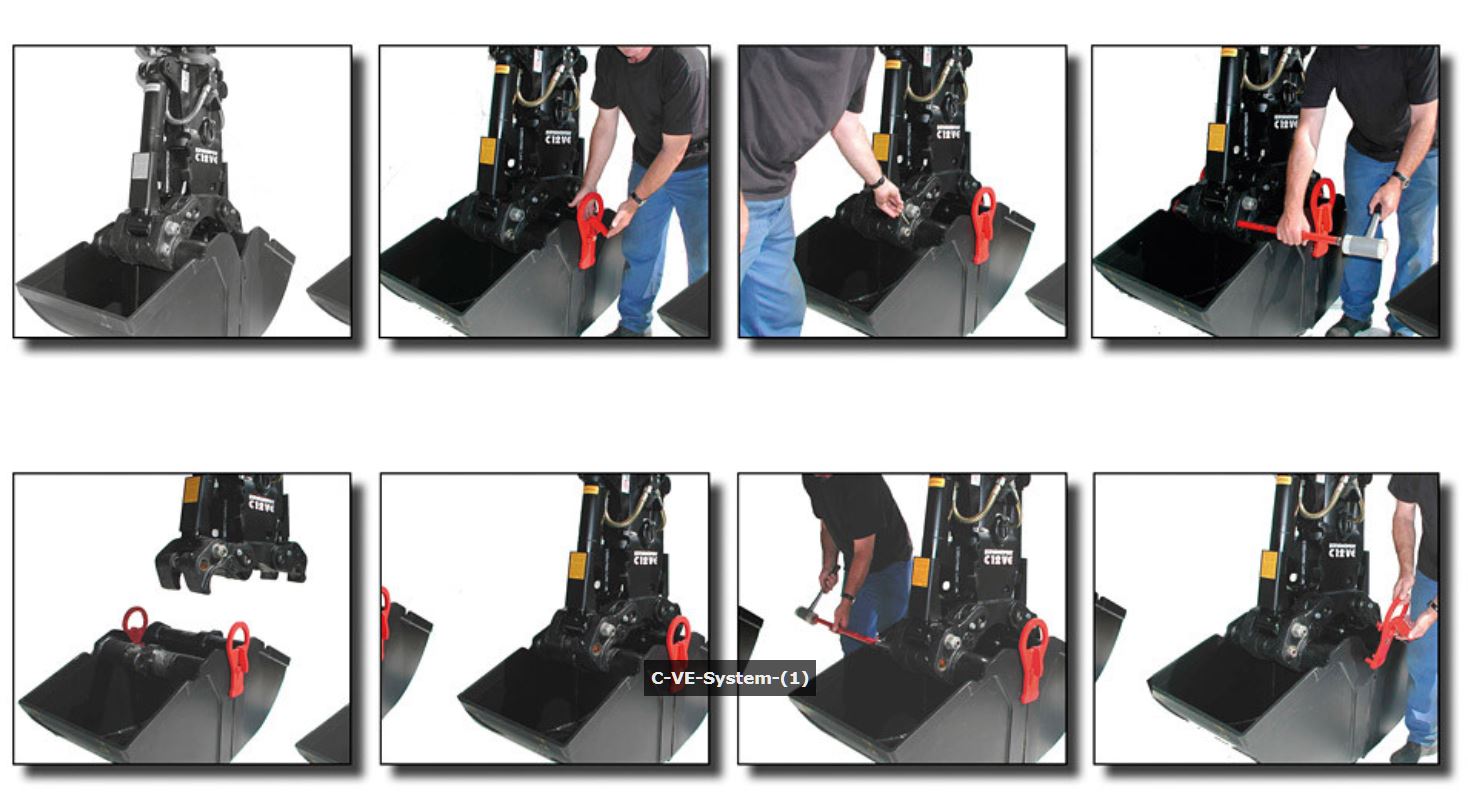

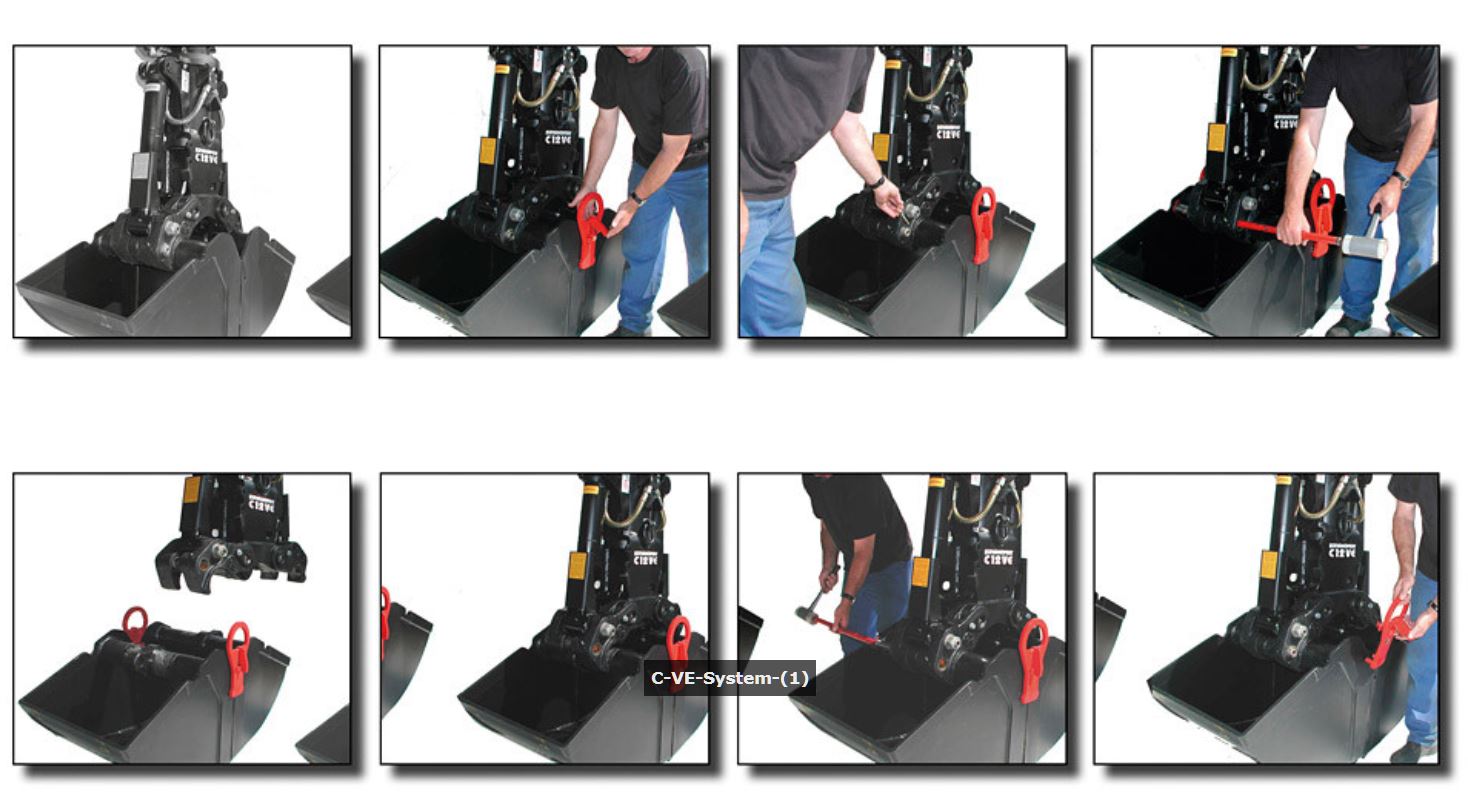

Tous les versions spéciales de la benne preneuse C18VE se caractérisent par le système des coquilles interchangeables: changement rapide en 4 minutes en chassant uniquement 2 axes.

La largeur et l'ouverture de la benne preneuse spéciale C18V-28 Special sont adaptés pour déblayer entre les traverses. Grâce à l'utilisation d'acier Hardox de 20 mm d'épaisseur pour les flancs des coquilles, la benne est très robuste et fiable.

Il y a une grande gamme des accessoires pour tous les bennes preneuses à chemin de fer.

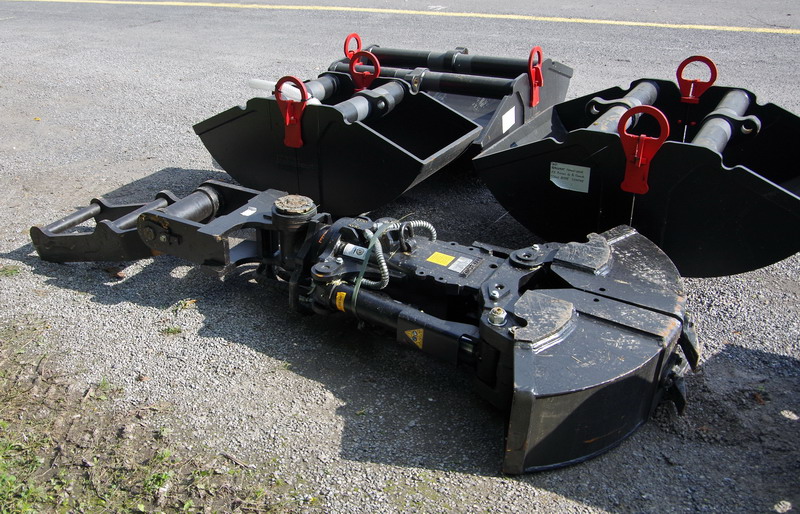

: Kinshofer C18V-30 (1).jpg (177.37 Kio) Vu 5293 fois

: Kinshofer C18V-30 (3).jpg (133.42 Kio) Vu 5293 fois

- C18VE Railway Set disponible pour pelles de 13 à 18t de PTR en ensemble complet: corps hydraulique, benne avec dents vissées, griffes à traverses & rails, rotator, protège flexibles, 2 anneaux de levage soudé et clapet anti-retour piloté simple.

- C18VE/RIG disponible pour pelles de 13 à 18t de PTR en ensemble complet: corps hydraulique, benne avec dents vissées avec largeur 800 mm, 2 anneaux de levage soudé, flexibles courts et clapet anti-retour piloté simple.
Coquilles interchangeables disponibles avec des largeurs de 300 à 1000 mm.

- C18V-28 Special disponible pour pelles de 13 à 18t de PTR en ensemble complet: corps hydraulique, benne avec dents vissées avec largeur 280 mm, rotator, protège flexibles, 2 anneaux de levage soudé et clapet anti-retour piloté simple.

par **Bruno37** » 25 Sep 2017 15:34

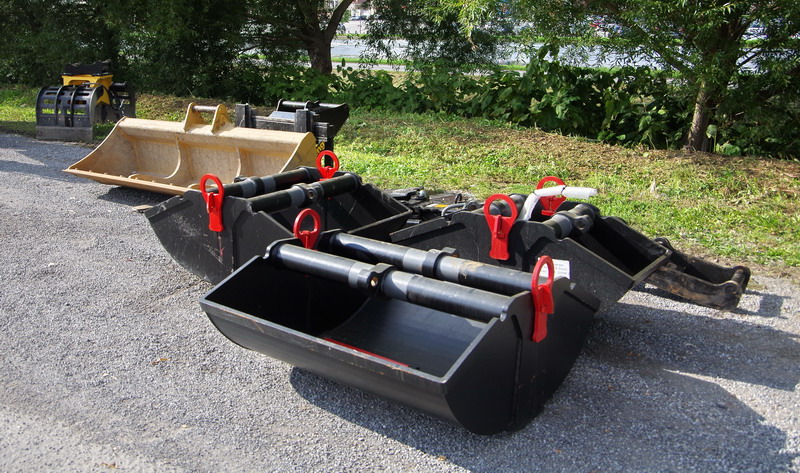

: coquilles de Kinshofer (1).jpg (100.32 Kio) Vu 5293 fois

: coquilles de Kinshofer (2).jpg (187.09 Kio) Vu 5293 fois

un grand merci à notre reporter Gtr Lefèvre pour les photos :drunk:

à lui

par **Bruno37** » 30 Sep 2017 15:52

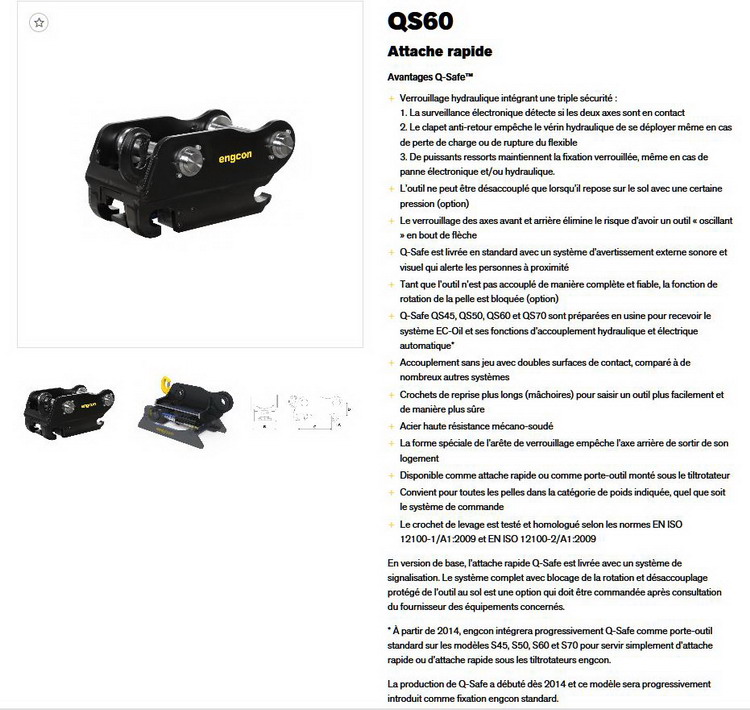

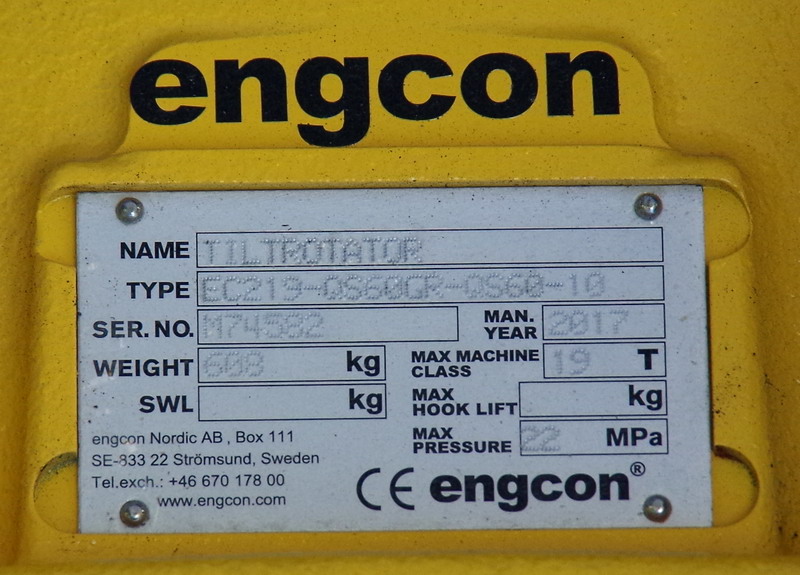

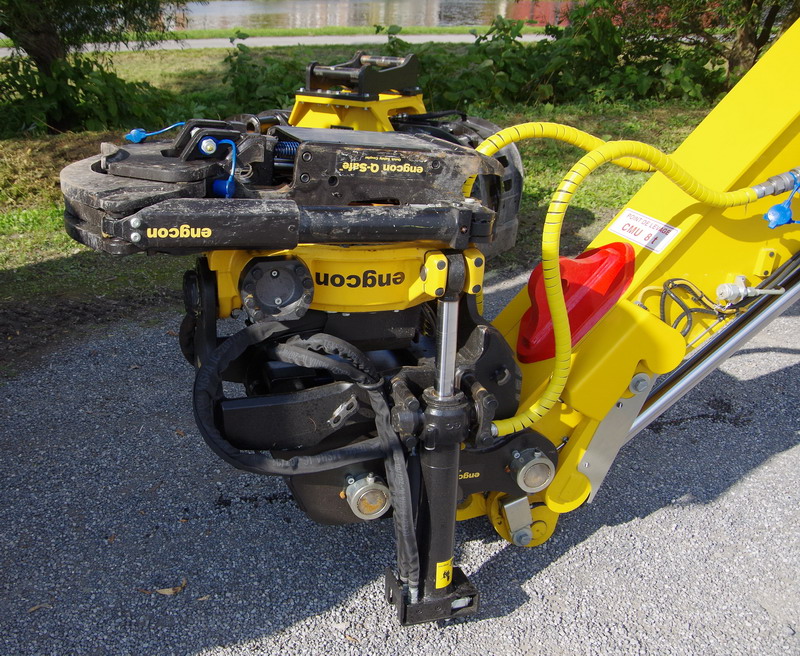

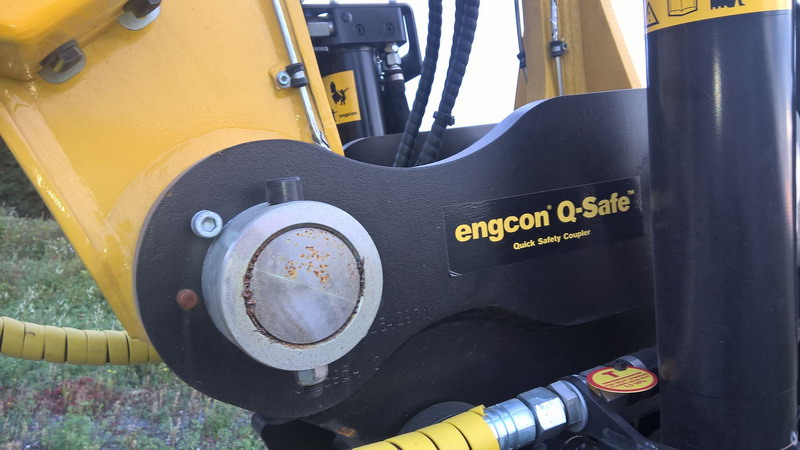

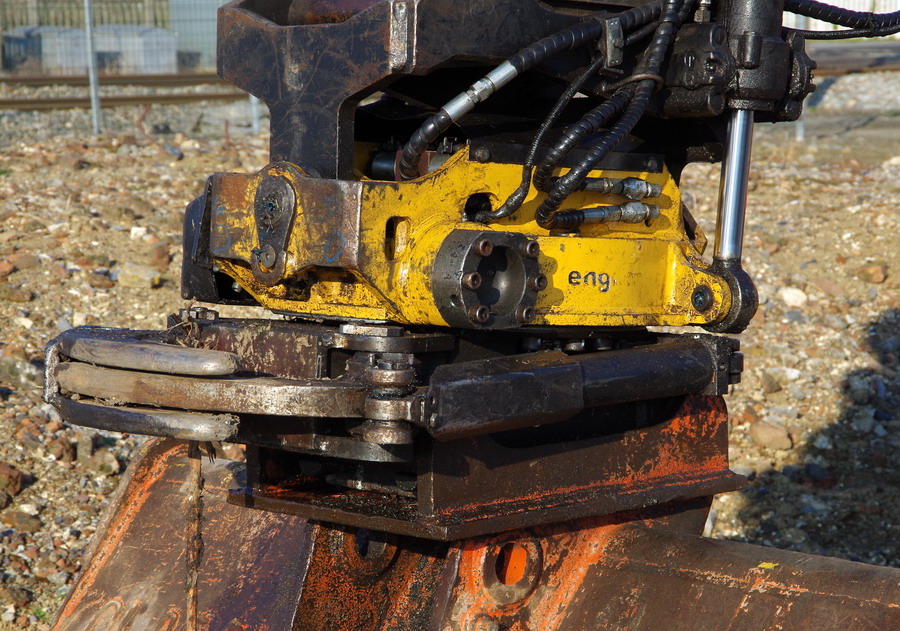

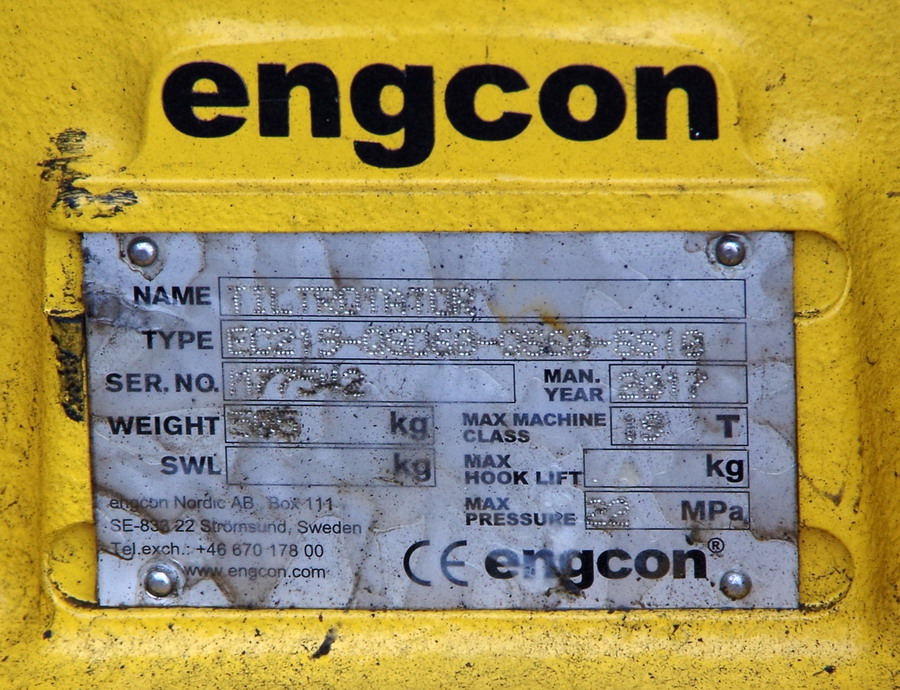

Je reviens sur l'attache rapide d'Engcon Q Safe type Q60 CAT n° M74561 de 2017
entre le bras de a Pelle Rail route UNAC 22F et le Tiltrotator EC 219 n° M74582 de 2017
merci à Sébastien Perron le conducteur de la Pelle pour les photos

: QS60.jpg (126.1 Kio) Vu 5270 fois

: Engcon Q-Safe.jpg (97.9 Kio) Vu 5270 fois

par **Bruno37** » 11 Mar 2018 15:55

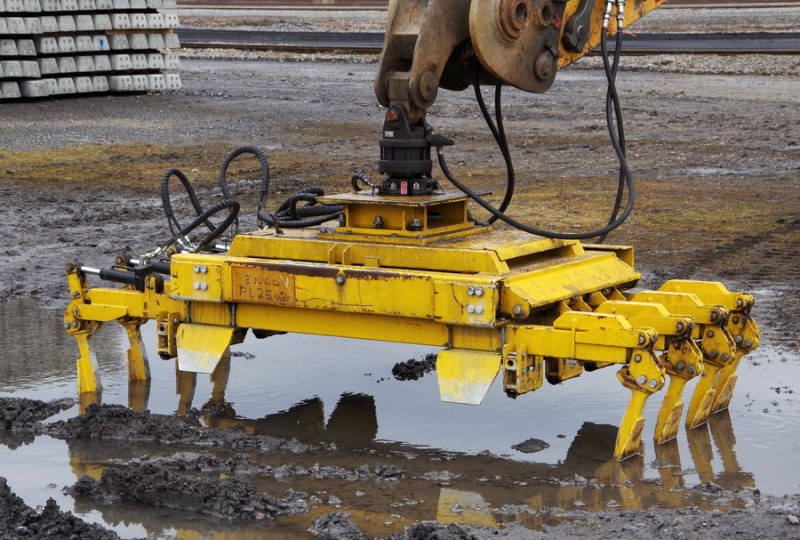

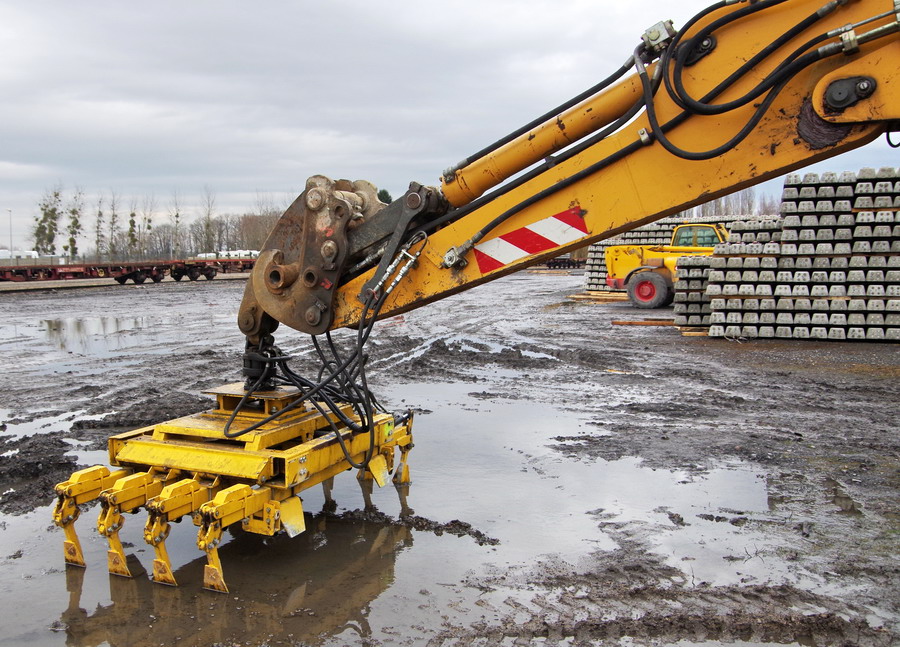

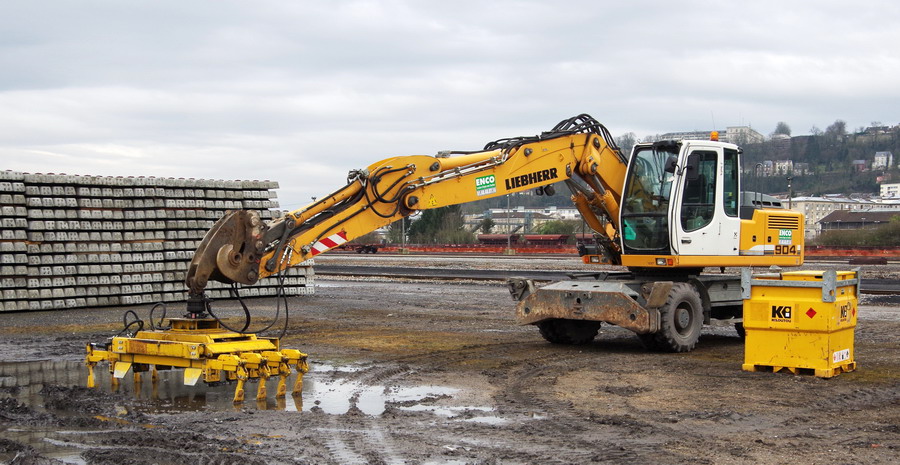

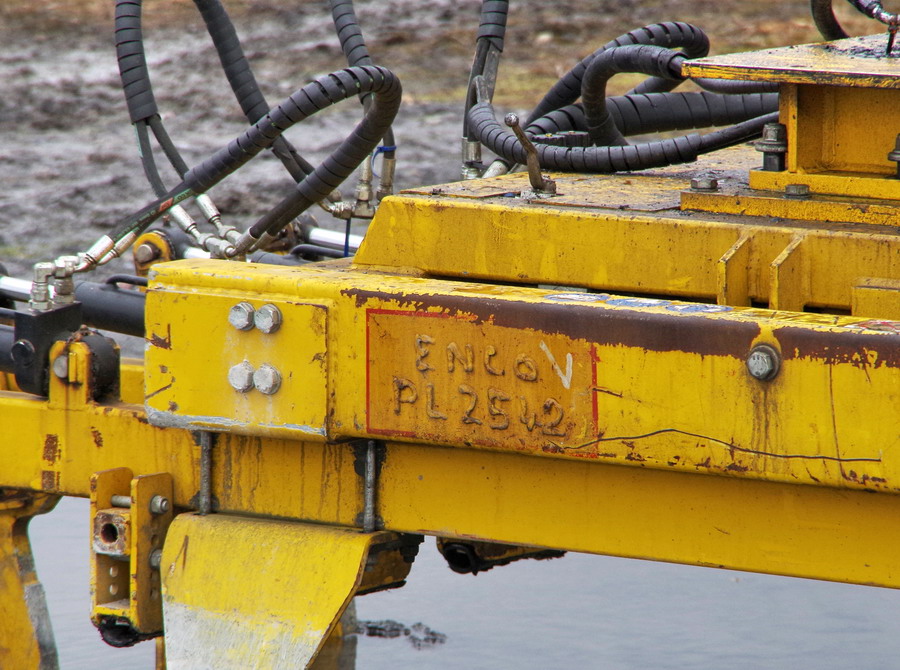

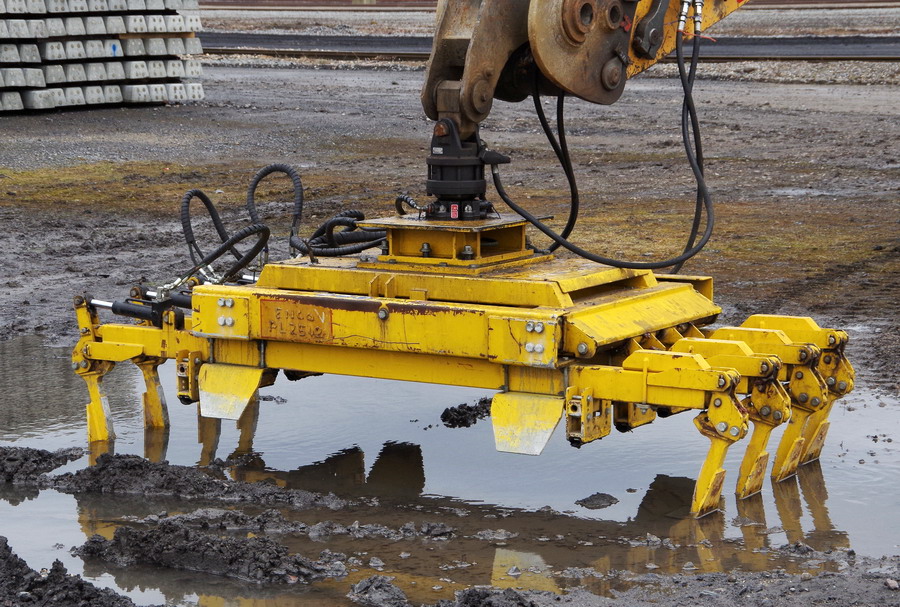

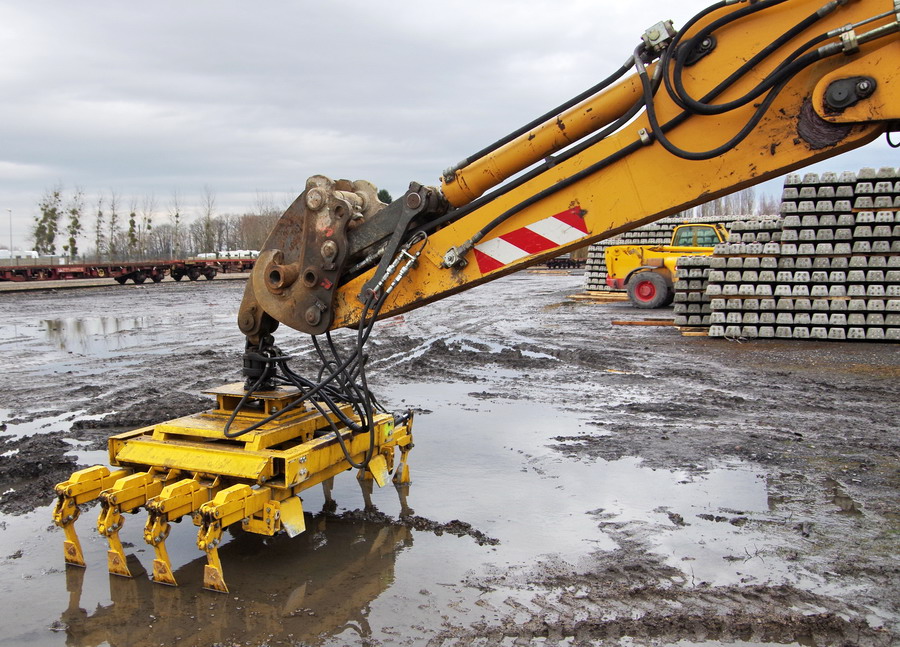

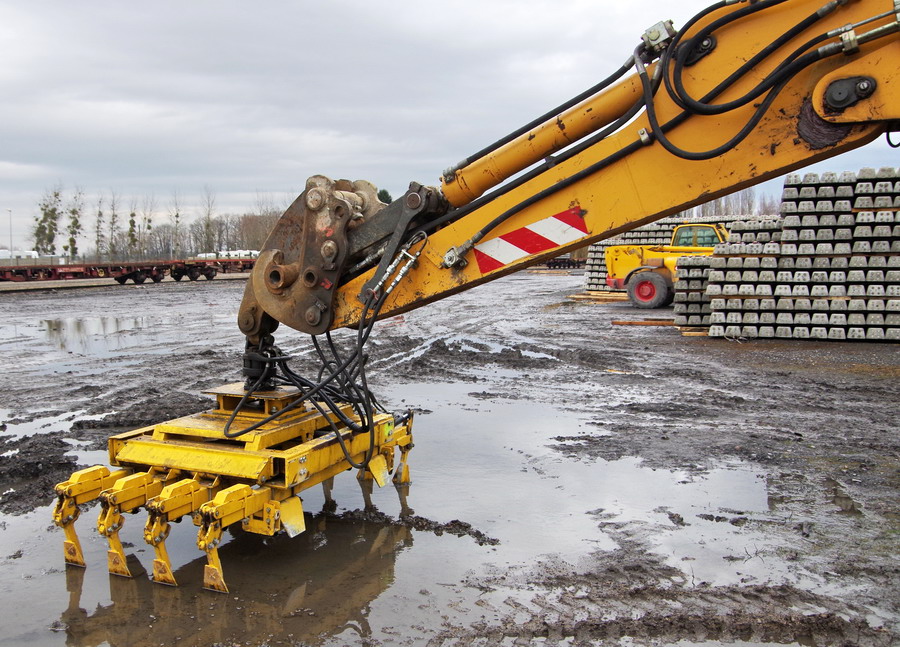

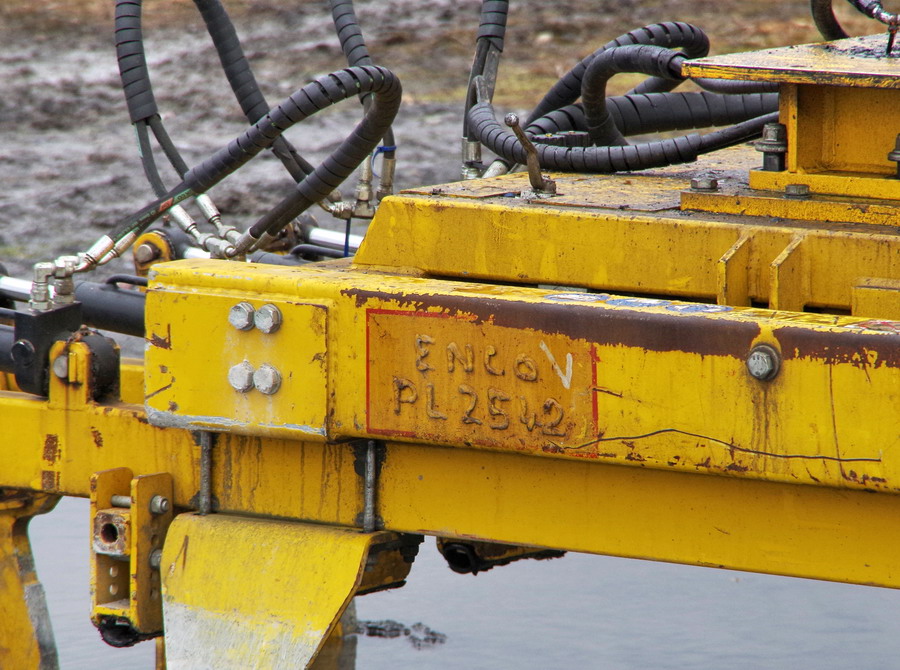

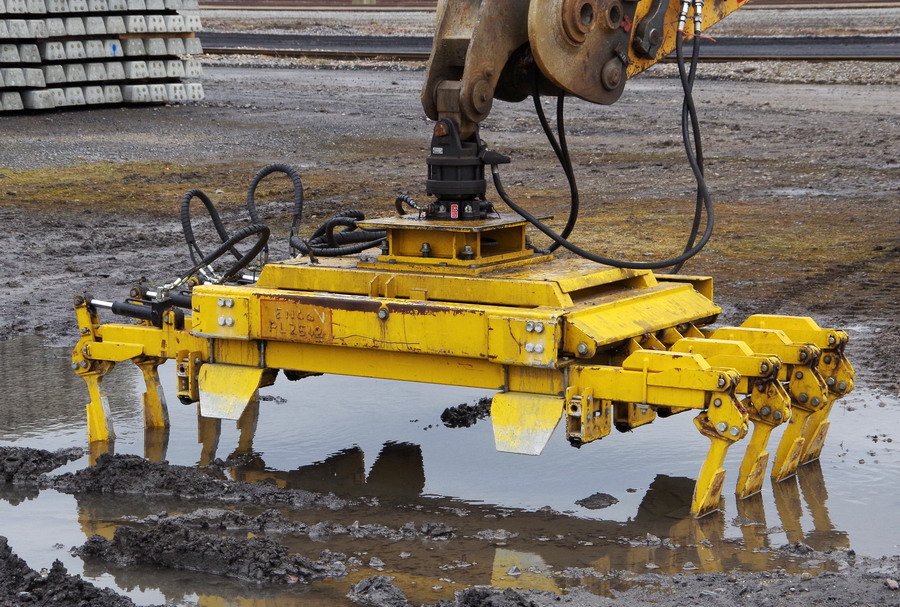

Voici un Palonnier Hydraulique pour 4 traverses d'Enco monté sur une grue LIEBHERR 904 C Litronic n°AZ AZ1005LZ050808 d'Enco
pour le transfert des traverses en béton qui arrivent sur 3 trains par semaine sur la base de travaux SNCF RESEAU de la gare de Laon
pour le RVB voie 2 de la ligne Amiens Laon
photos de Gtr Lefèvre le 09-03-2018

: Palonnier Hydraulique pour 4 traverses d'Enco à Laon le 09-03-2018

: Palonnier Hydraulique pour 4 traverses d'Enco à Laon le 09-03-2018

: Palonnier Hydraulique pour 4 traverses d'Enco à Laon le 09-03-2018

: Palonnier Hydraulique pour 4 traverses d'Enco à Laon le 09-03-2018

par **Bruno37** » 26 Mar 2018 14:56

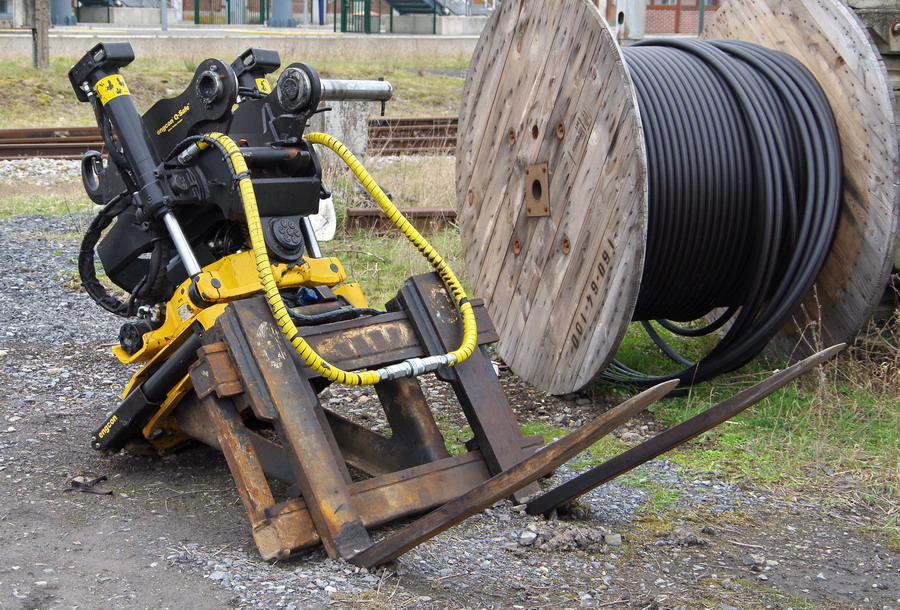

Voici un Titrotateur Engcon de type EC 219 de 2017 entre deux attaches rapide Q-Safe de type QS60
Information Technique
- Largeur A: 396 mm
- Largeur B: 315 mm
- Largeur C: 310 mm
- Longueur hors tout D: 737 mm
- Hauteur totale E: à partir de 480 mm

et un Porte-fourches d'Engcon de type GH1200 pour Tiltrotator
- Largeur: 1200 mm
- Fourche: 125x45x1200 mm
- Poids: 310 kg
- Attache: s1
- TP500: 4.7t
photos de Gtr Lefèvre à Chaulnes le 24-03-2018

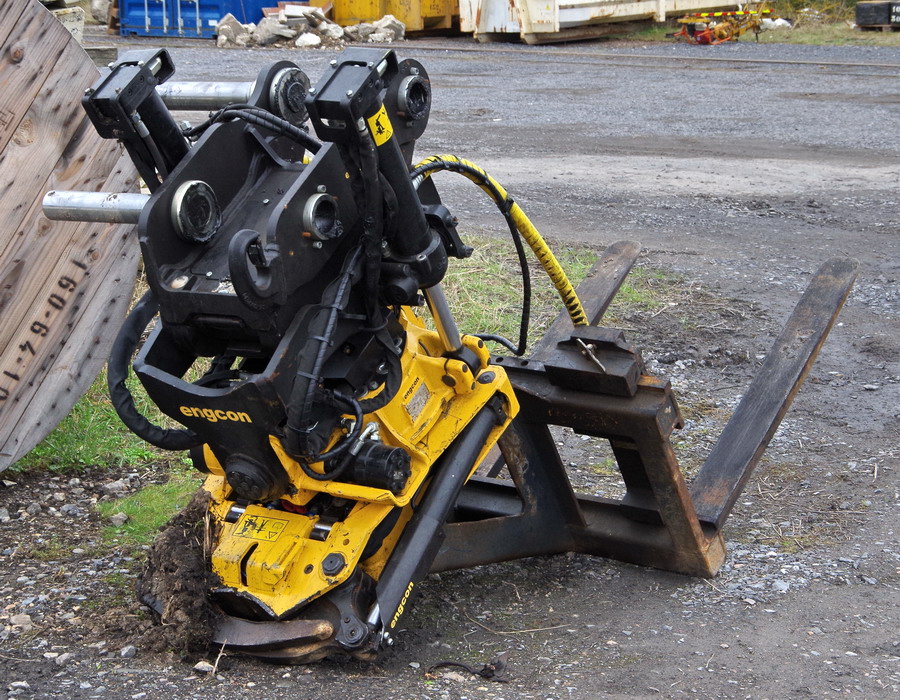

: Titrotateur Engcon de type EC 219 + Porte-fourches d'Engcon de type GH1200 à Chaulnes le 24-03-2018

: Titrotateur Engcon de type EC 219 + Porte-fourches d'Engcon de type GH1200 à Chaulnes le 24-03-2018

: Titrotateur Engcon de type EC 219 + Porte-fourches d'Engcon de type GH1200 à Chaulnes le 24-03-2018

: Titrotateur Engcon de type EC 219 + Porte-fourches d'Engcon de type GH1200 à Chaulnes le 24-03-2018

par **Bruno37** » 26 Mar 2018 15:03

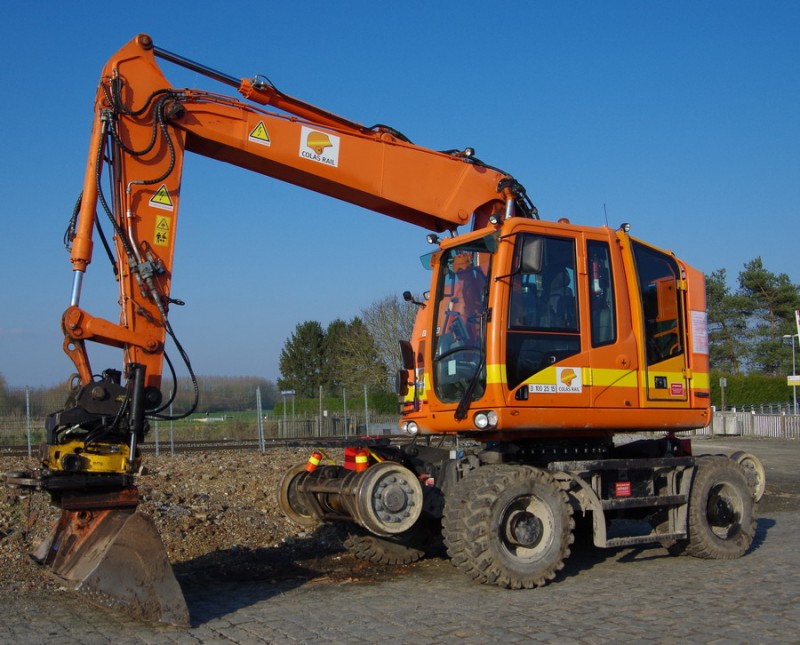

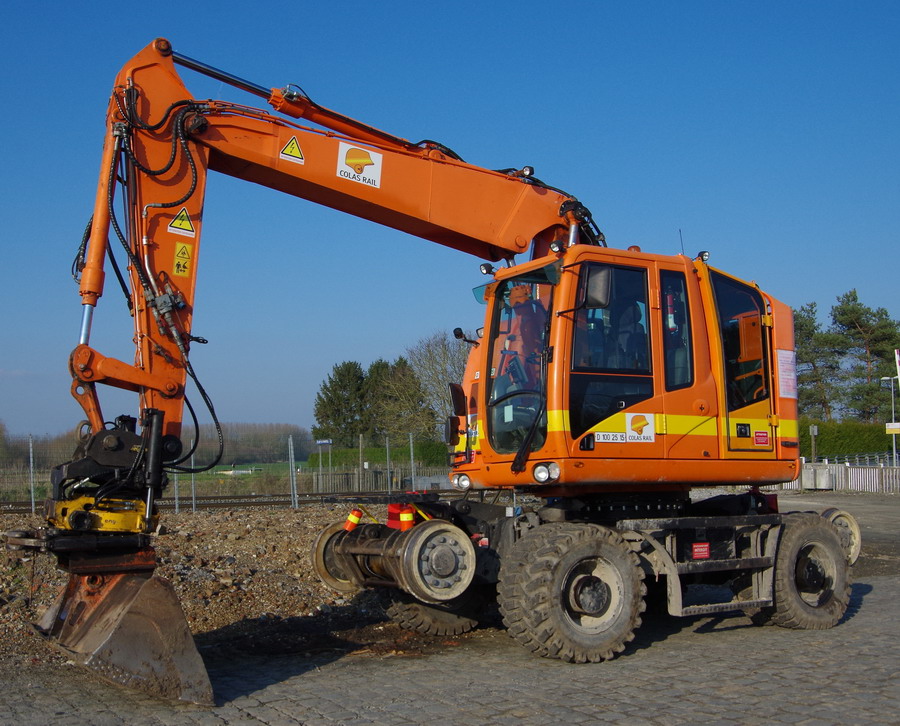

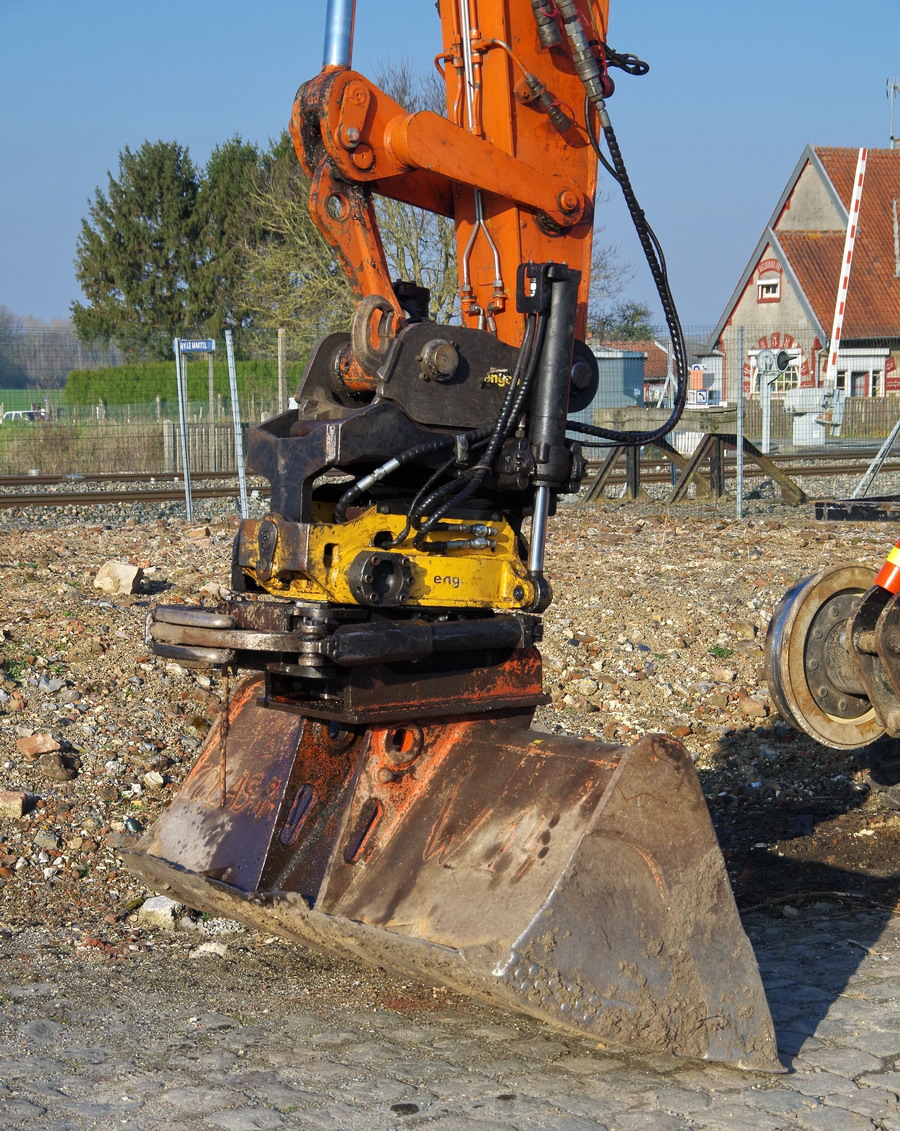

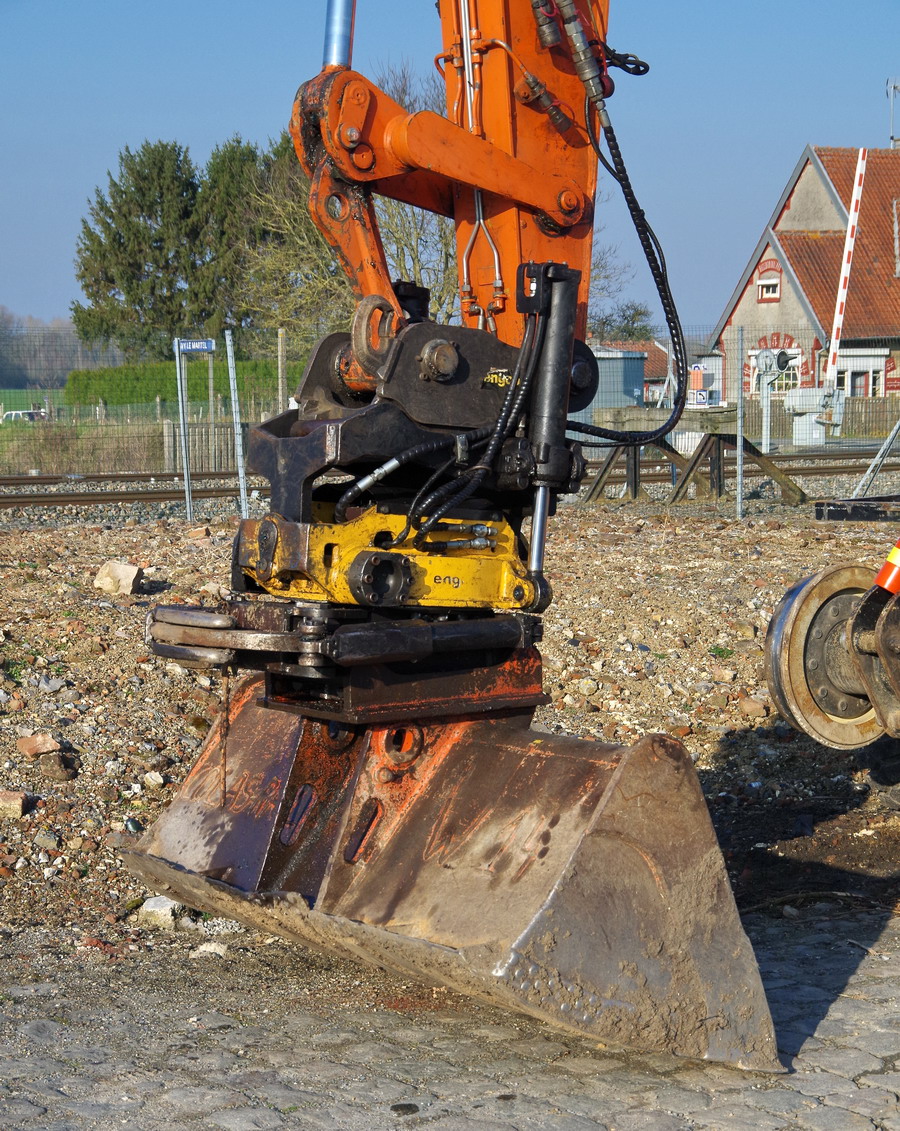

sur une Pelle Rail route UNAC 22 TRR de Colas Rail à Flavy-le-Martel le 24-03-2018 photos Gtr Lefèvre
Titrotateur Engcon entre deux attaches rapide Q-Safe

: Titrotateur Engcon entre deux attaches rapide Q-Safe sur une UNAC 22 TRR à Flavy-le-Martel le 24-03-2018

: Titrotateur Engcon entre deux attaches rapide Q-Safe sur une UNAC 22 TRR à Flavy-le-Martel le 24-03-2018

: Titrotateur Engcon entre deux attaches rapide Q-Safe sur une UNAC 22 TRR à Flavy-le-Martel le 24-03-2018
