[HO] Elevateur merlo ROTO38.16S Colas Rail

MessagePosté: 20 Mar 2021 18:55
par ttxdudu90
:coucou:

Voici le merlo ROTO 38.16S de chez Colas rail
C'est un kit 3d que j'ai acheté sur shapeway en 2016
Je viens seulement de le monté il m'a fallut presque 20 heures de travail dessus ( découpe des pièces, lavage des pièces, aprèt, peinture, perçage pour tout les axes, mise en place des axes et montage)

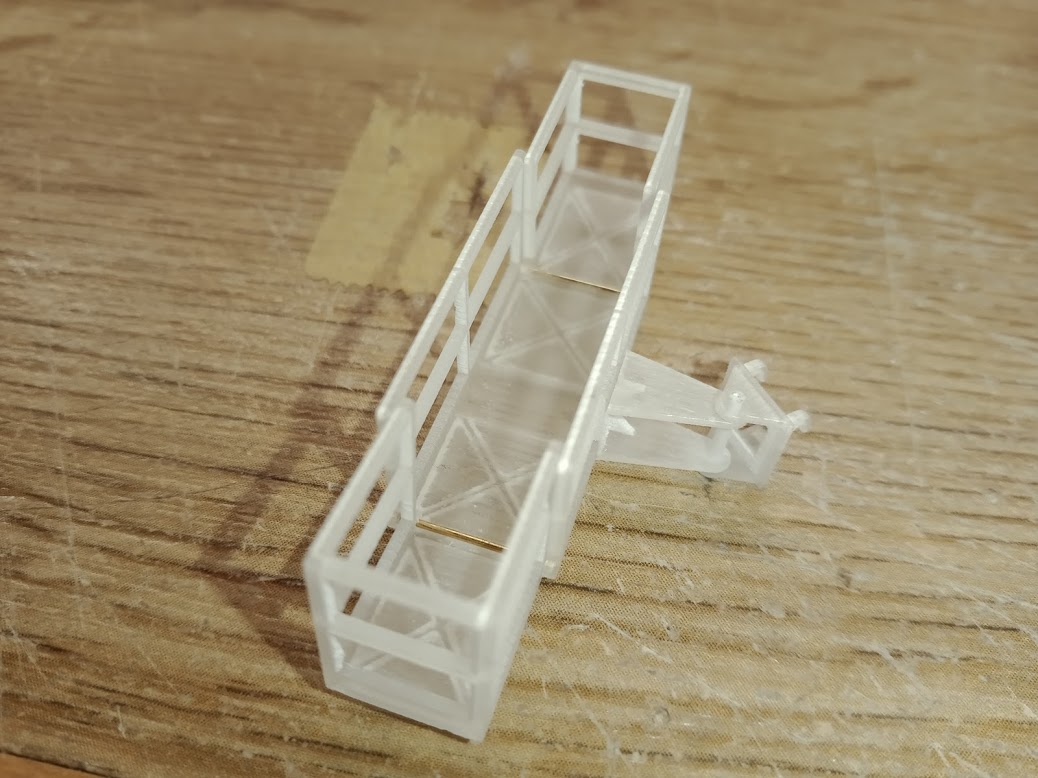

voici la nacelle

Re: [HO] Elevateur merlo ROTO38.16S Colas Rail

MessagePosté: 20 Mar 2021 18:58
par ttxdudu90

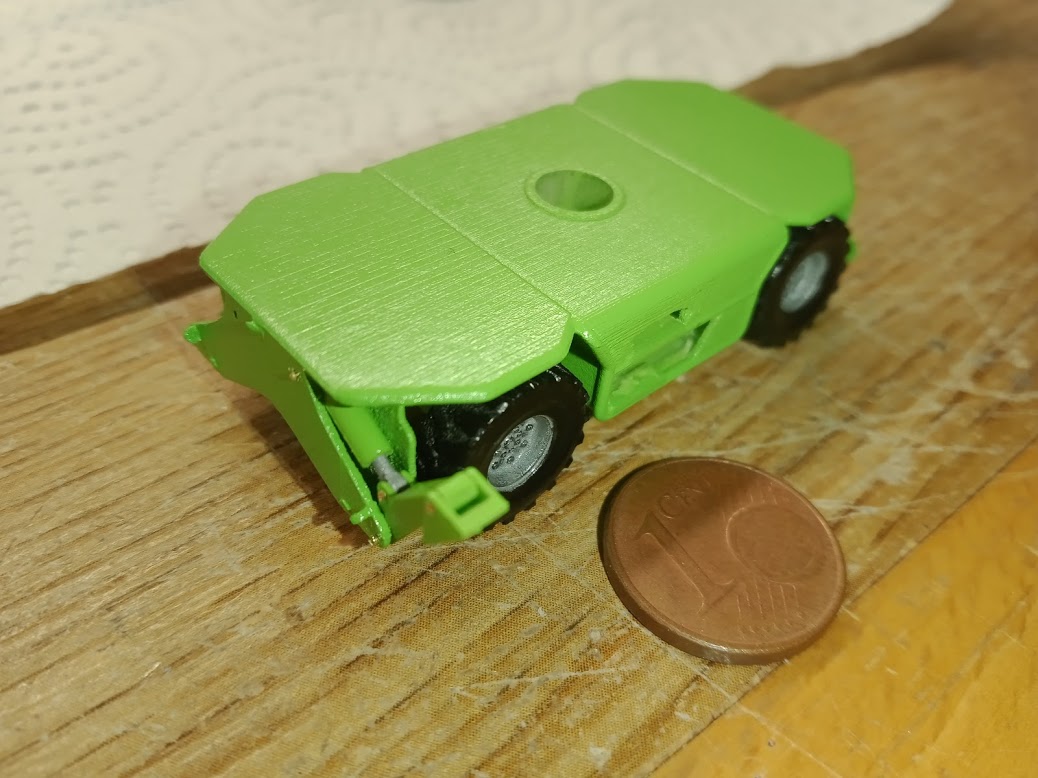

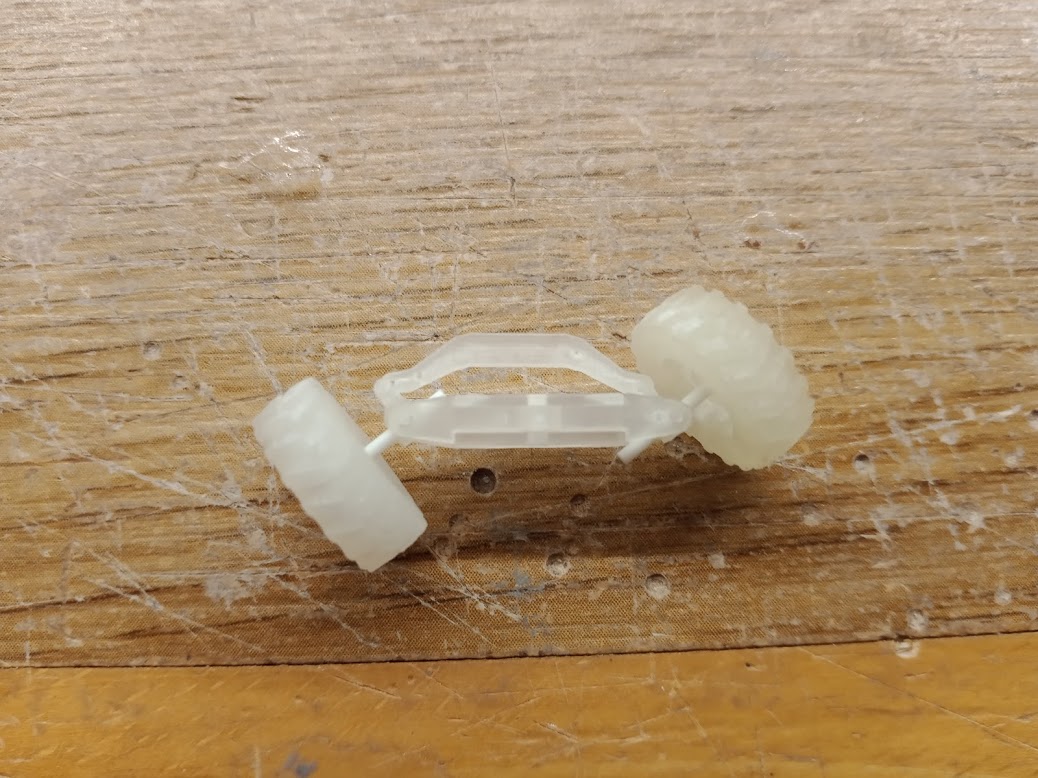

partie des essieux

Re: [HO] Elevateur merlo ROTO38.16S Colas Rail

MessagePosté: 20 Mar 2021 19:00
par ttxdudu90

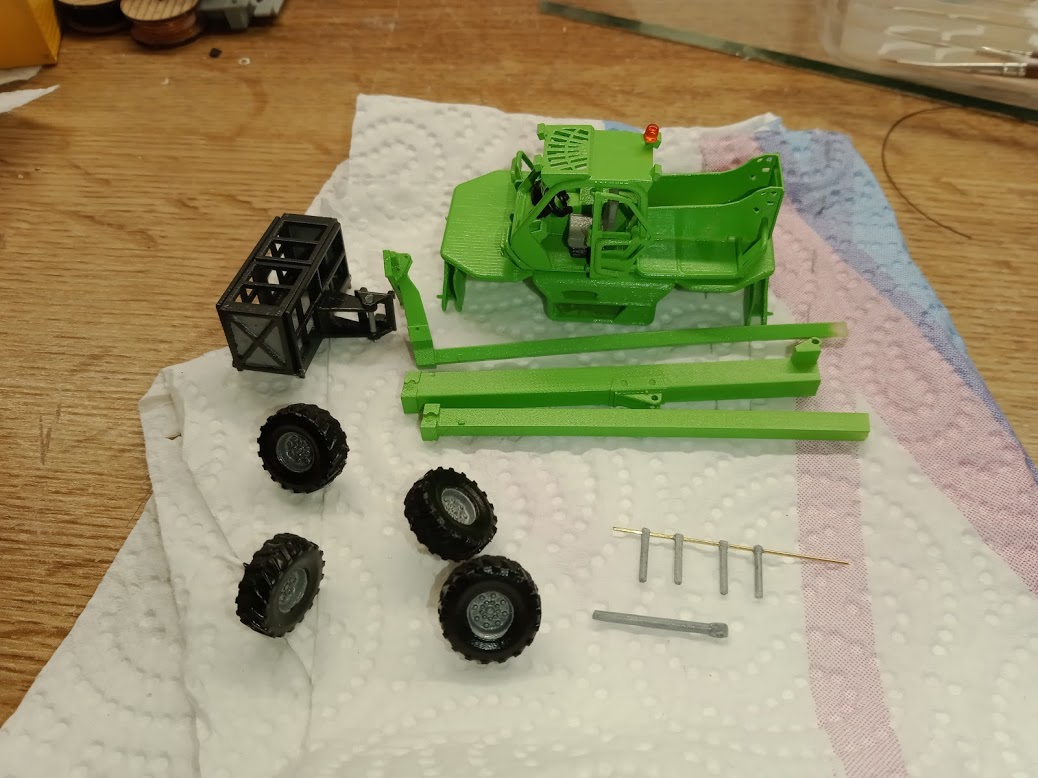

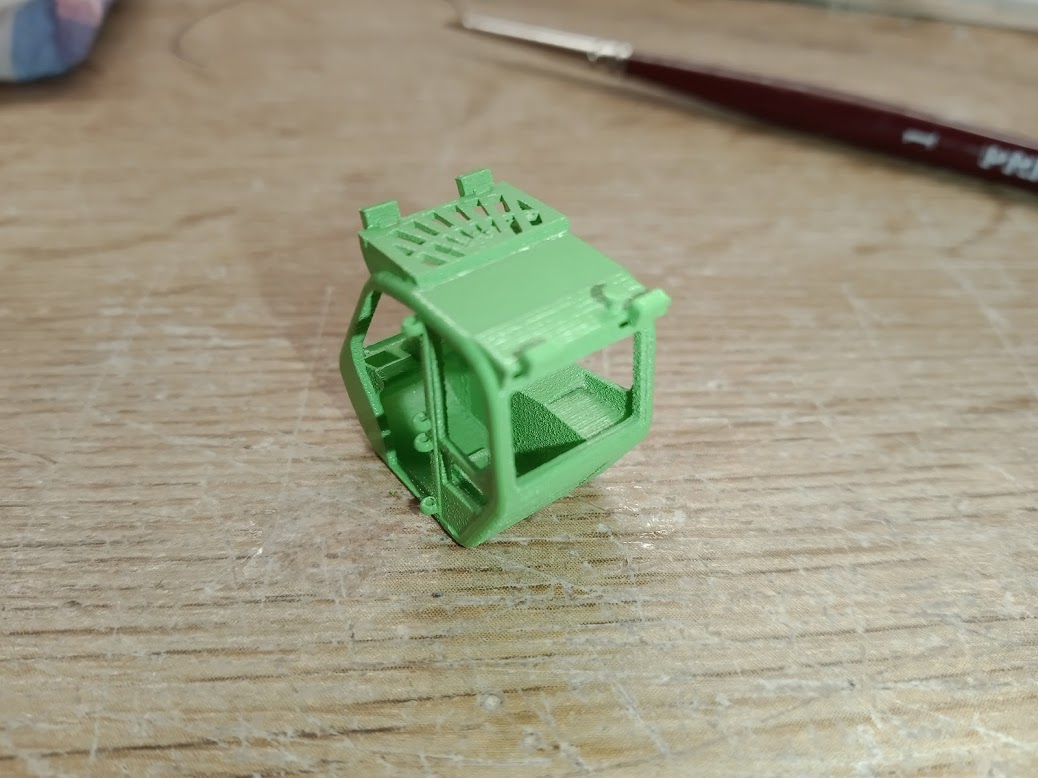

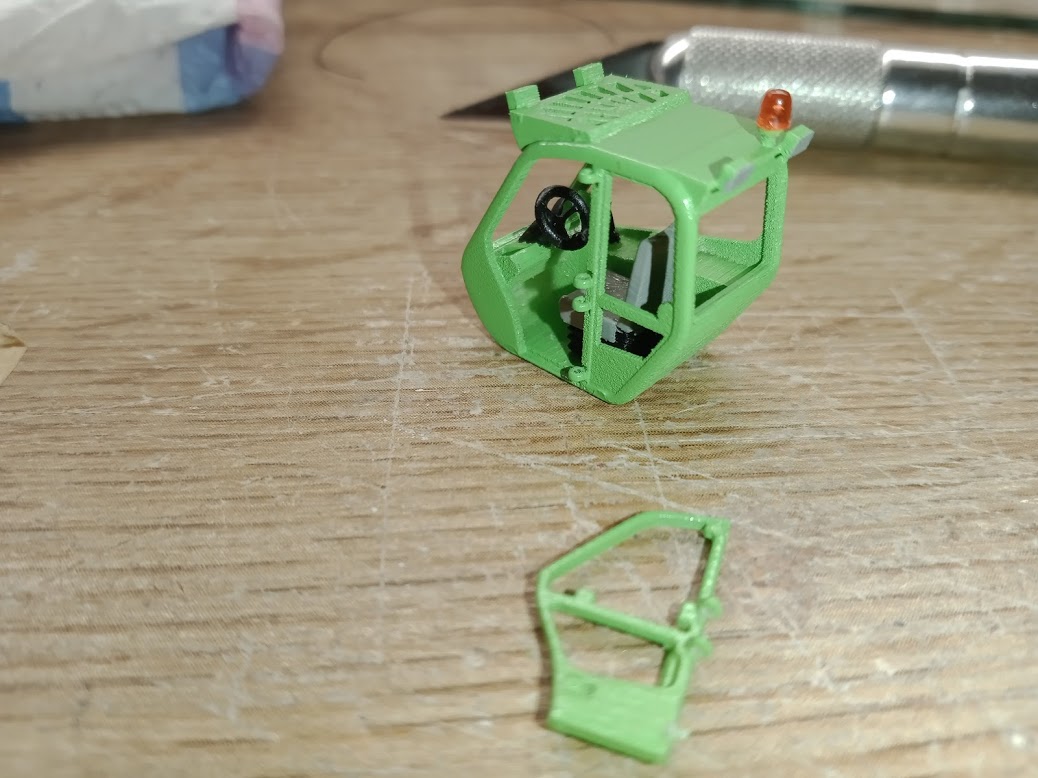

la cabine

Re: [HO] Elevateur merlo ROTO38.16S Colas Rail

MessagePosté: 20 Mar 2021 19:04
par ttxdudu90

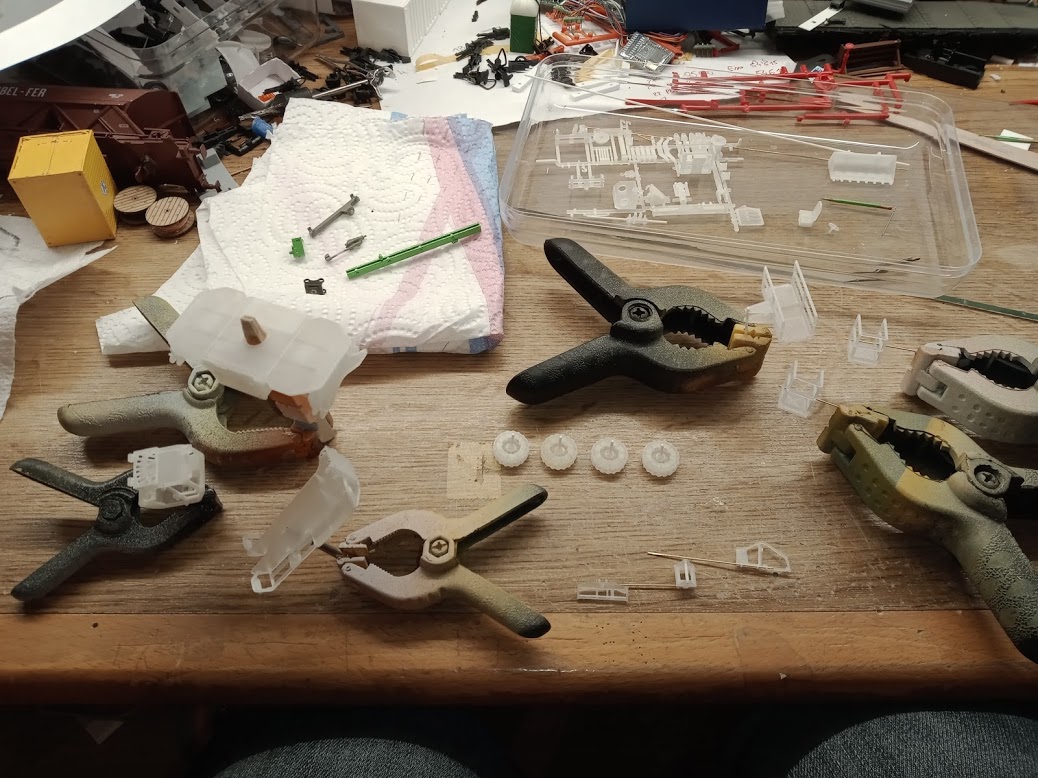

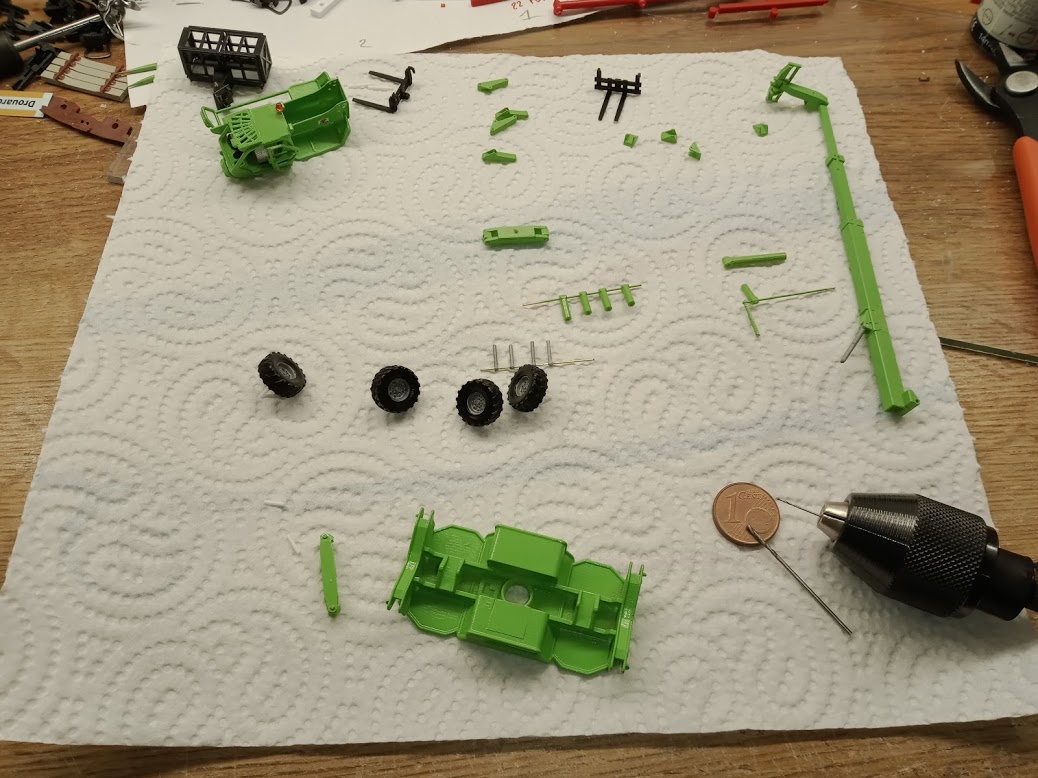

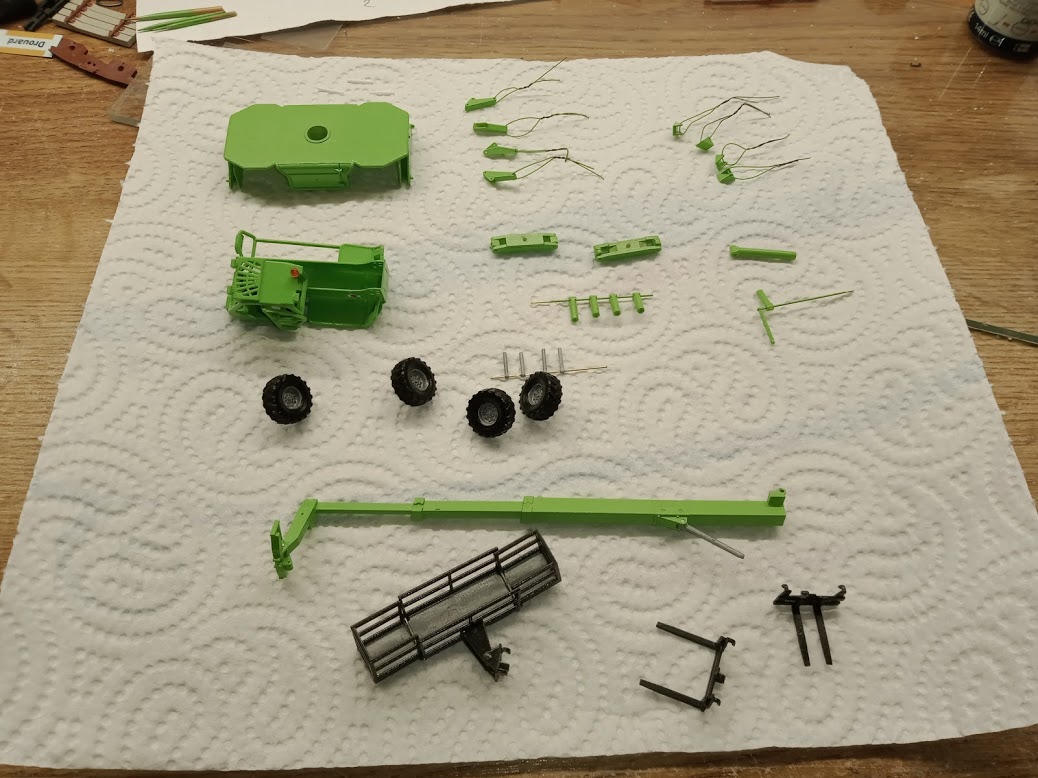

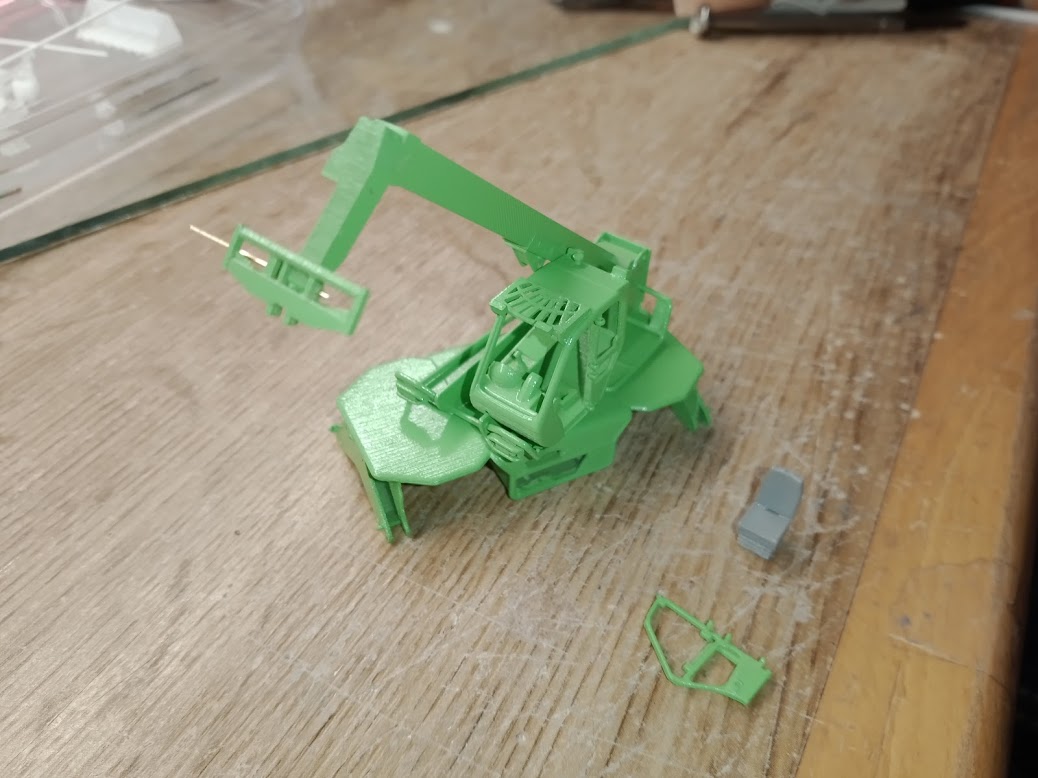

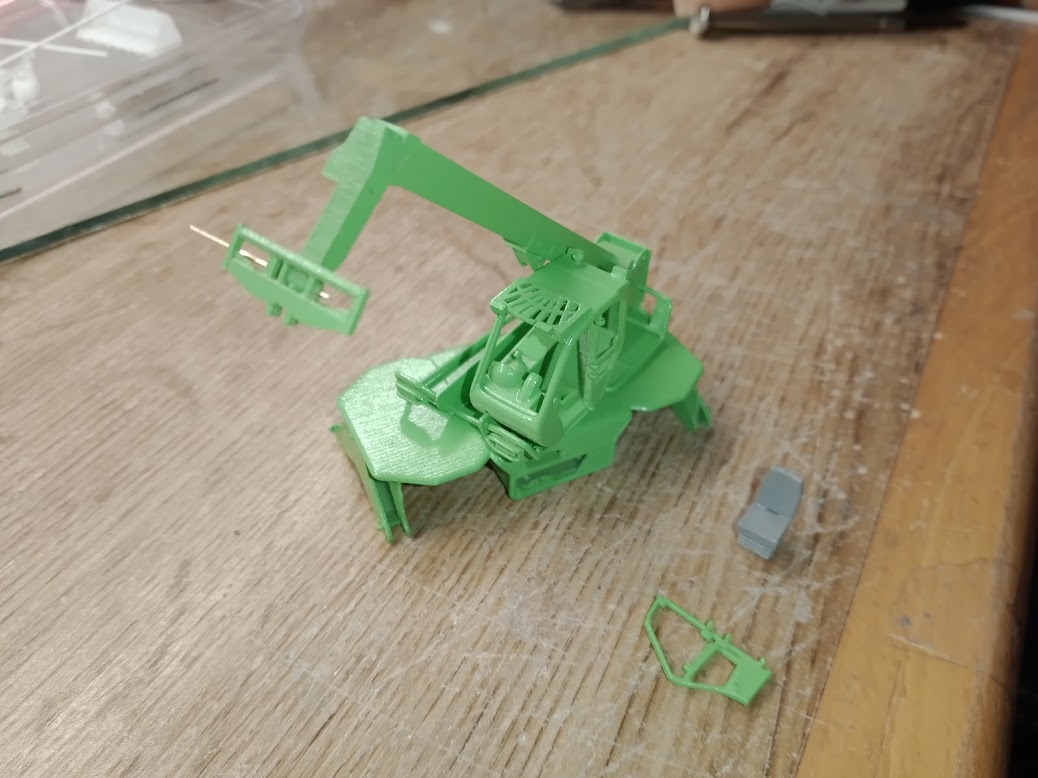

les différentes pièces

Re: [HO] Elevateur merlo ROTO38.16S Colas Rail

MessagePosté: 20 Mar 2021 19:06
par bb22270
Beau travail et bon courage pour la suite !

Re: [HO] Elevateur merlo ROTO38.16S Colas Rail

MessagePosté: 20 Mar 2021 19:07
par ttxdudu90

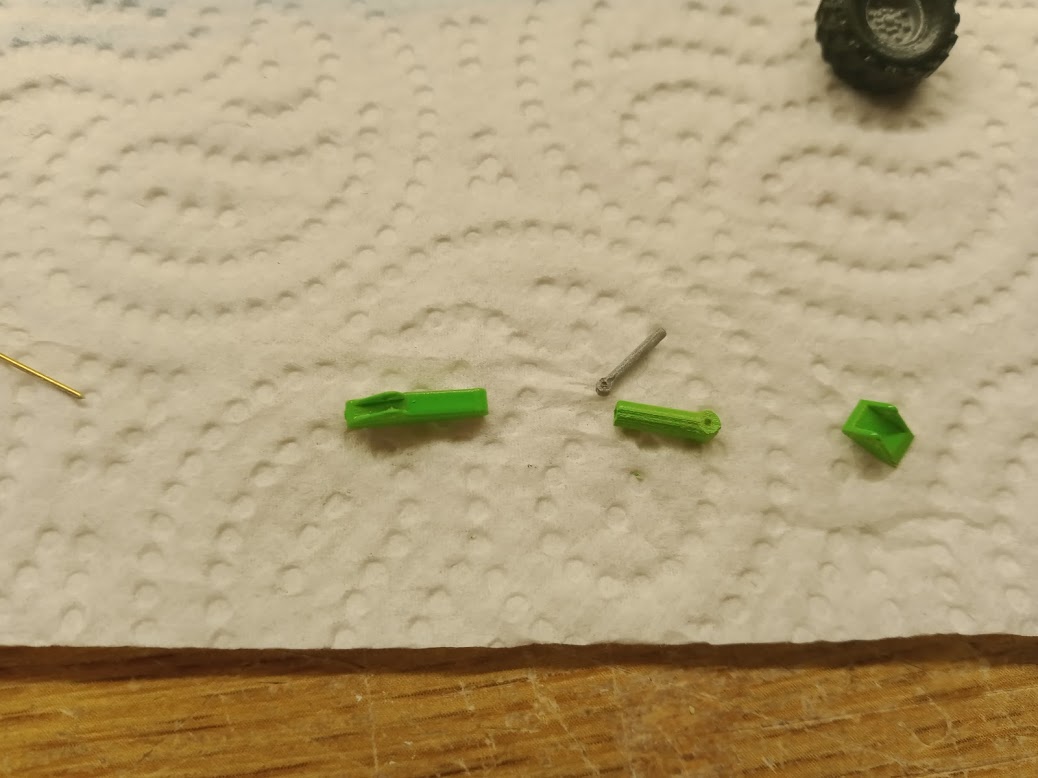

mise en place des essieux


pour tout les axes c'est percé à 0.5mm
tout les vérins sont percé à 1mm

Re: [HO] Elevateur merlo ROTO38.16S Colas Rail

MessagePosté: 20 Mar 2021 19:10
par ttxdudu90

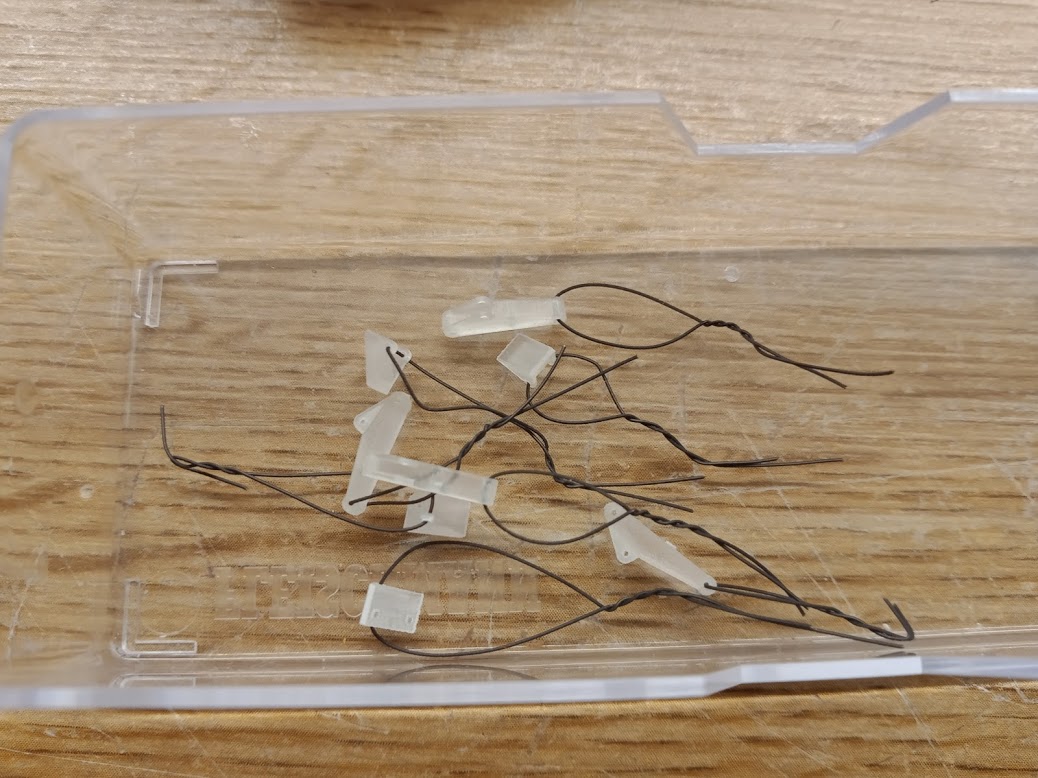

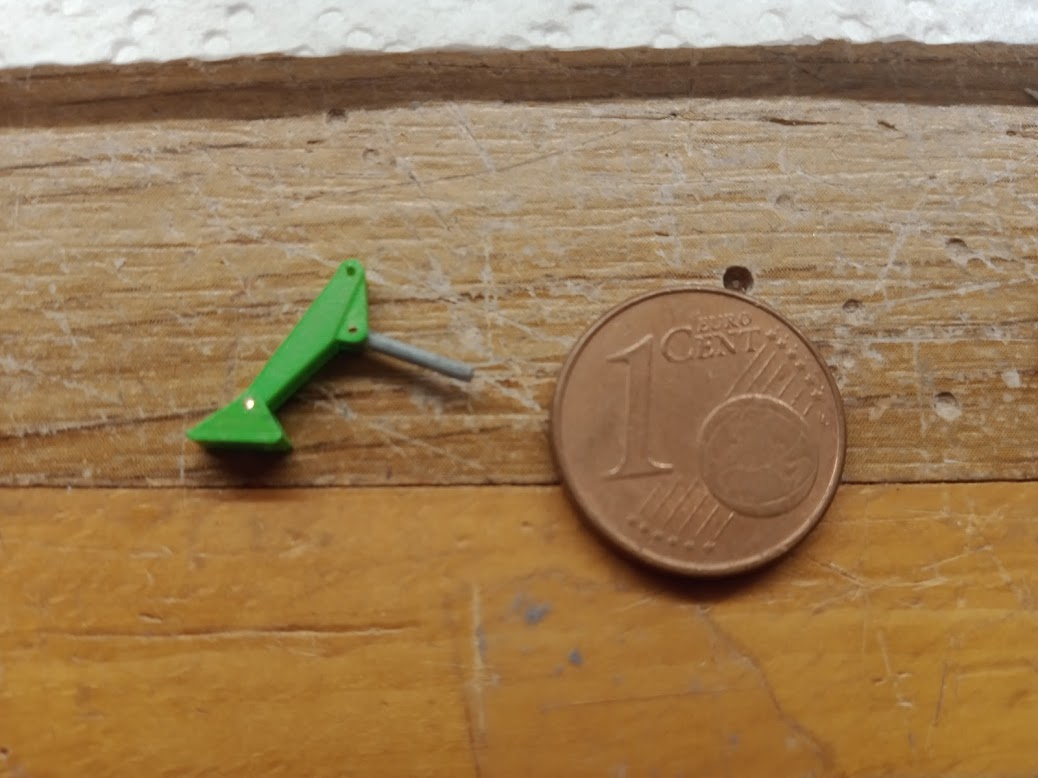

les patins de stabilisation a été l'étape la plus dur a réalisé d'ou leur finesse

Re: [HO] Elevateur merlo ROTO38.16S Colas Rail

MessagePosté: 20 Mar 2021 19:12
par ttxdudu90

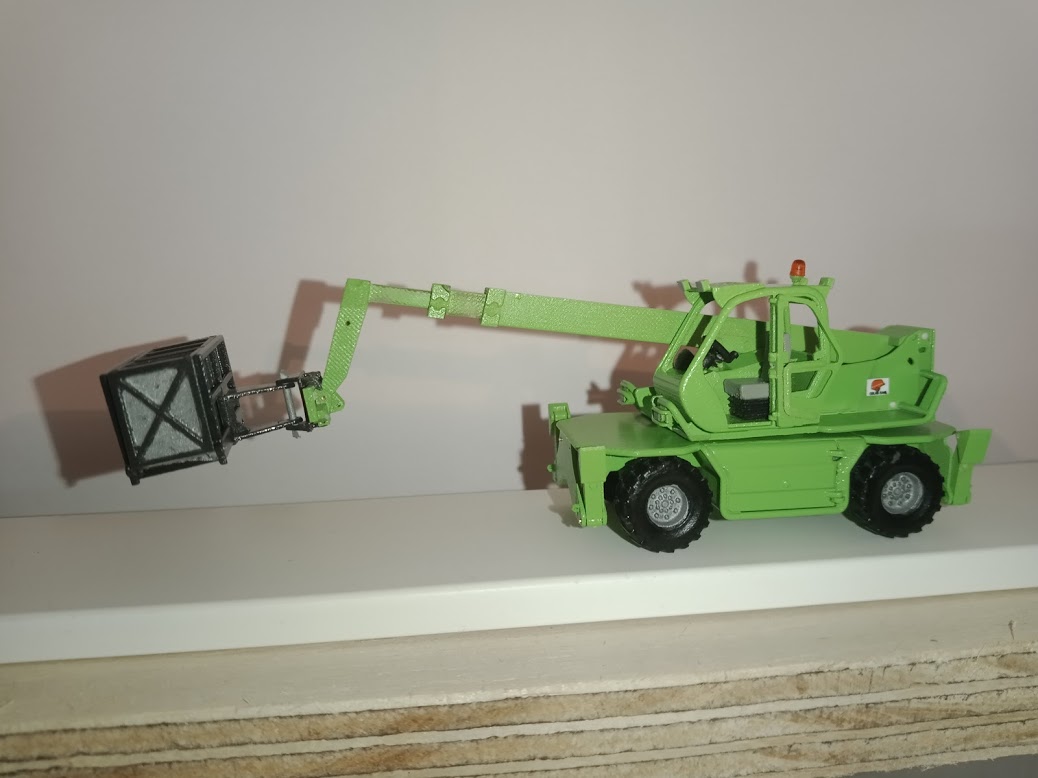

le montage final

Re: [HO] Elevateur merlo ROTO38.16S Colas Rail

MessagePosté: 20 Mar 2021 19:13
par ttxdudu90

Re: [HO] Elevateur merlo ROTO38.16S Colas Rail

MessagePosté: 20 Mar 2021 19:14
par ttxdudu90

Re: [HO] Elevateur merlo ROTO38.16S Colas Rail

MessagePosté: 20 Mar 2021 19:15
par ttxdudu90

Re: [HO] Elevateur merlo ROTO38.16S Colas Rail

MessagePosté: 20 Mar 2021 19:17
par ttxdudu90
bb22270 a écrit:Beau travail et bon courage pour la suite !


merci

Re: [HO] Elevateur merlo ROTO38.16S Colas Rail

MessagePosté: 20 Mar 2021 19:45
par Bruno PERES
Salut Guillaume,

Joli résultat, original qui plus est :bravo:

Re: [HO] Elevateur merlo ROTO38.16S Colas Rail

MessagePosté: 20 Mar 2021 20:41
par ttxdudu90
le réel viewtopic.php?f=98&t=8655
