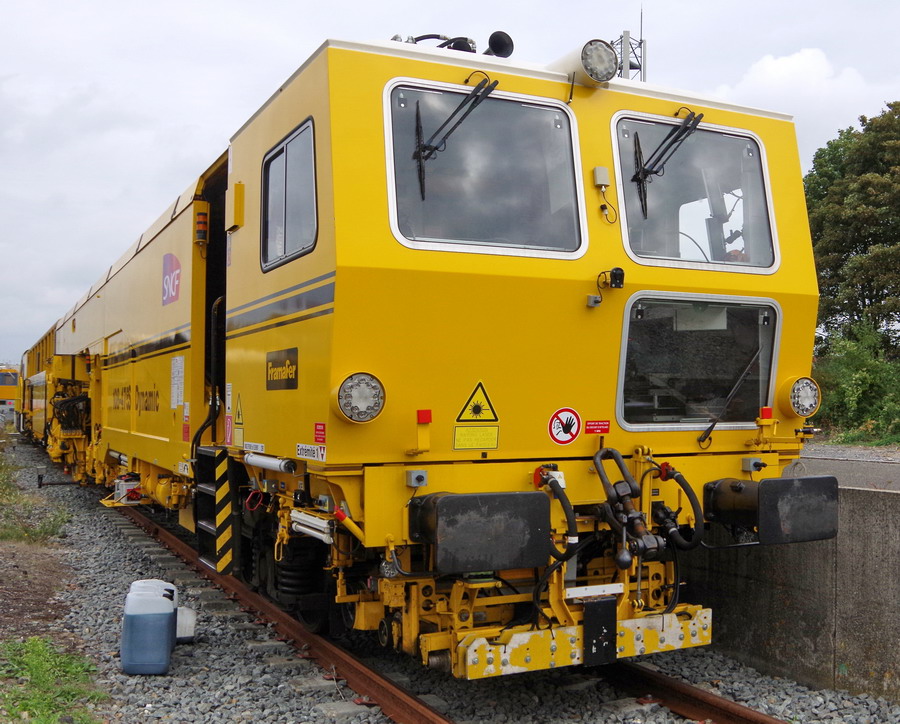

Messagepar Bruno37 » 27 Mai 2017 17:17

:coucou:
Voici la première Bourreuse-Niveleuse-Dresseuse Mixte pour appareils de voie et spécifique lignes LGV
sur les cinq en commande par SNCF RESEAU en complément des 19 Bourreuses de voie 108-16 GS/4 livrées entre 2013 et 2015
et des cinq Bourreuses 108-275 LC à partir de 2016
dotées de 16 bourroirs escamotable ou inclinable et capable d'un rendement de 500 m/h en voie courante

les deux premières 108-475 S Dynamic de Framafer ont été livrés
Infralog Nord région de Lille
Infralog Rhone-Alpes région de Lyon

et les trois autres pour :
Infralog Centre région de Tours
Infralog Bourgogne région de Dijon
Infralog Grand Est région Metz-Nancy

Type : 108-475 S Dynamic
Longueur : 38 940 mm
Tare : 125 t
Motorisation : 520 KW

Calculateur de bord :
- WIN BAO : calculateur de bord "bourrage assisté par ordinateur" avec une surcouche Windows
équipé des dispositifs
- NAO/DAO : méthode de travail pour la correction de défauts de grandes longueurs d'onde, notamment sur LGV
- Bravo : base de relevage-ripage absolue virtuelle optimisée. Méthode de travail en base absolue; ne nécessitant ni viseur, ni personnel présent en voie
- Nall/Dall : enregistrement du nivellement et du dressage "allongés", bassé sur l'enregistrement base 10 m de l'engin et un algorithme fourni par la SNCF

Enregistrement :
Cinq paramètres y compris écart de devers et devers jusqu'à 30 km/h (dispositif Zébulon)
- Zébulon : inclinomètre permettant la mesure du devers jusqu'à 30 km/h

Groupe électrogène : 18,8 kVA

Principaux équipements complémentaires :
- Base absolue LAO : laser assisté par ordinateur. traitement de la voie et des appareils de voie en base absolue avec une station totale
- Base absolue stricte Bacara : base absolue utilisant les poteaux caténaires comme référence auxiliaire
- CAB-Signal TVM 430 : La TVM, ou transmission voie-machine est un système de signalisation ferroviaire en cabine en service sur les lignes à grande vitesse du réseau français de TGV
- Brosses tourteaux ; brosses de finition deux par file de rails permettant d'éliminer le ballast resté au niveau des attaches et de l'âme du rail

Equipements de sécurité :
- Atess : (Acquisition et Traitement des Evénements de Sécurité en Statique) Chaque action du conducteur manipulateur, frein, pantographes, etc. ainsi que les aspects signalisation TVM-430, KVB et signaux classiques) sont enregistrés sur une cassette numérique (mémoire Flash) permettant leur analyse sur un ordinateur de bureau
- GSM-R : Le GSM-R est le standard européen de télécommunications ferroviaires permettant de relier les trains aux systèmes de régulation, ainsi que les équipes à bord à celles au sol.
"crains qu'un jour un train ne t'émeuve plus" Apollinaire
Avatar de l’utilisateur
Bruno37
Modérateur
Modérateur

Messages: 23004
Inscription: 08 Fév 2014 17:35
Localisation: Indre et Loire 37

Re: 108 475 S Dynamic - SNCF RESEAU

Messagepar Bruno PERES » 28 Mai 2017 07:42

Bonjour Bruno,

Intéressant tout ça, merci :D
Amicalement
Bruno ... fou de TTX
Avatar de l’utilisateur
Bruno PERES
Site Admin
Site Admin

Messages: 9583
Inscription: 17 Aoû 2005 13:52
Localisation: Roques en banlieue toulousaine

Re: 108 475 S Dynamic - SNCF RESEAU

Messagepar ttxdudu90 » 28 Mai 2017 08:30

:coucou:

en voici,

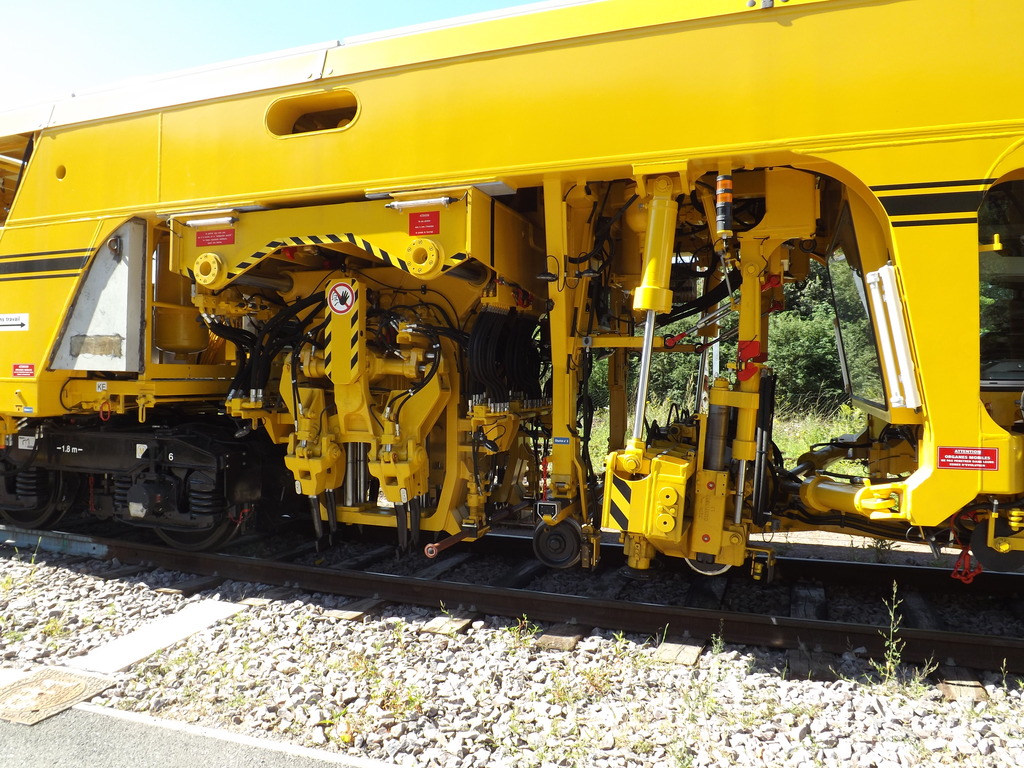

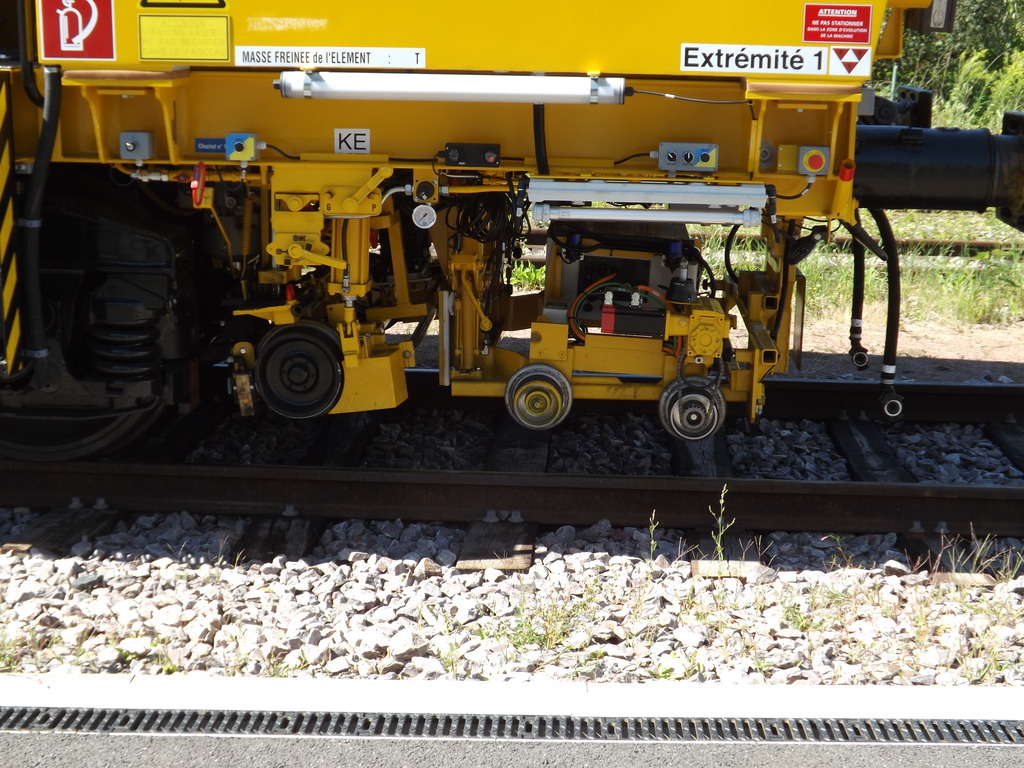

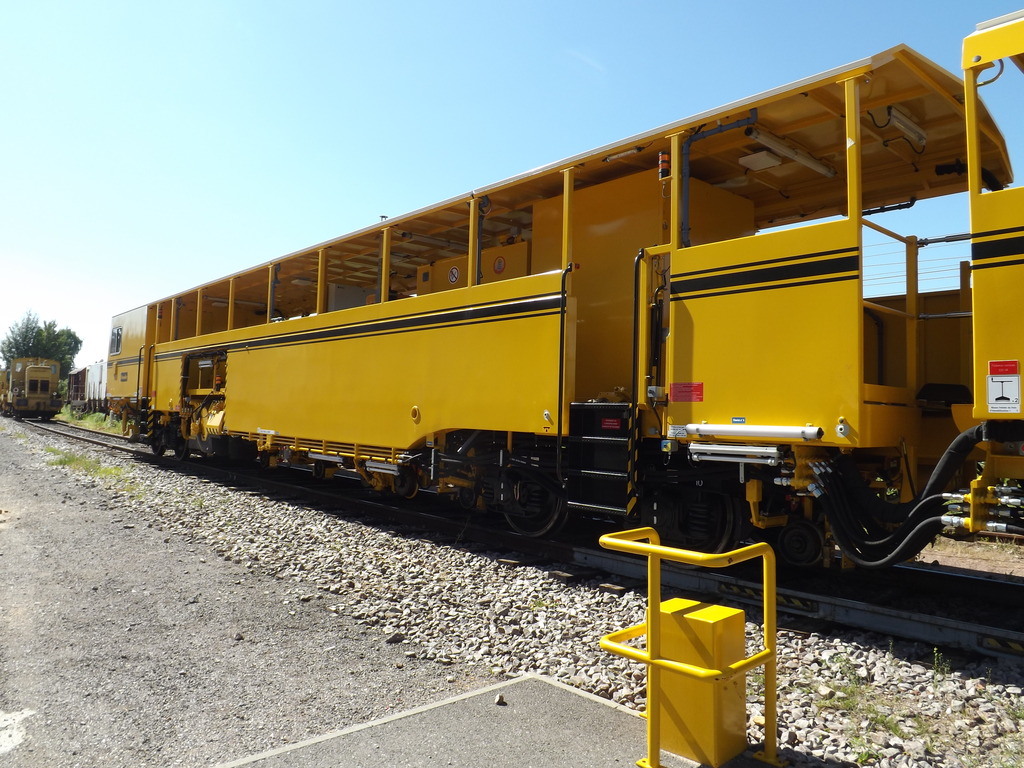

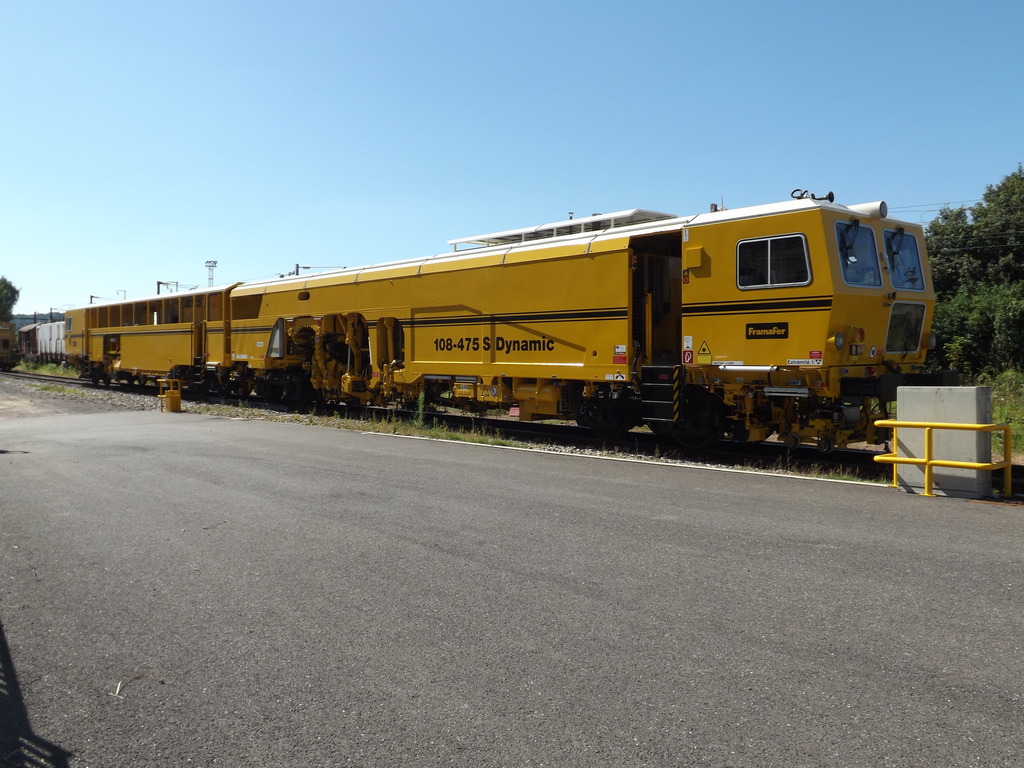

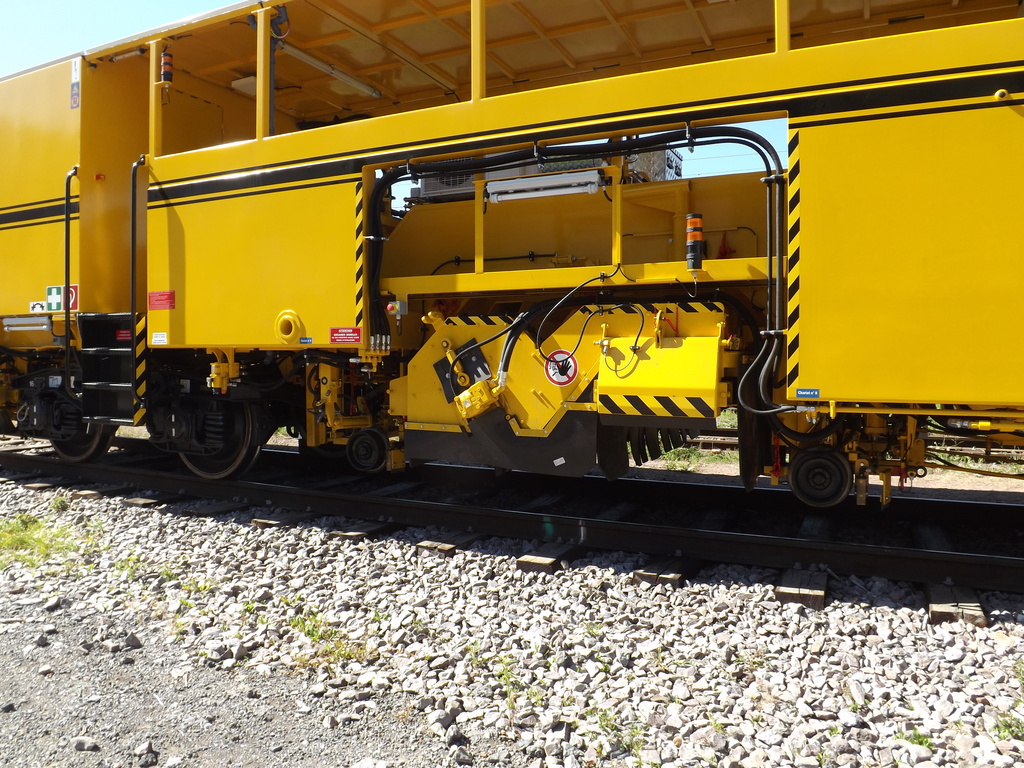

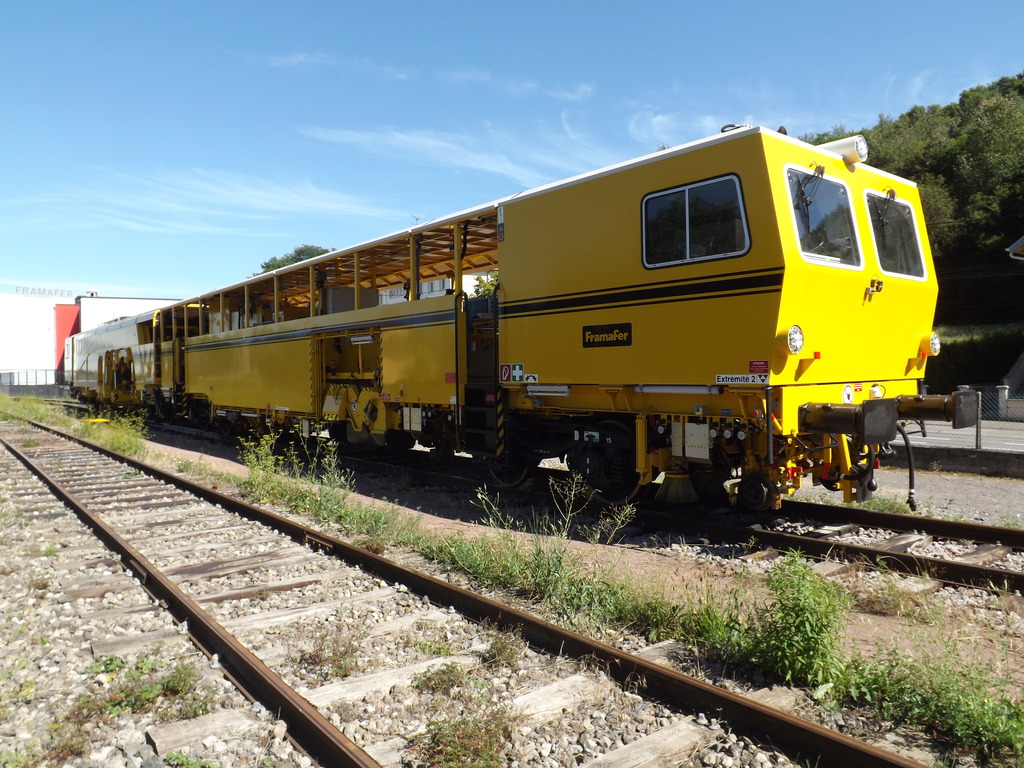

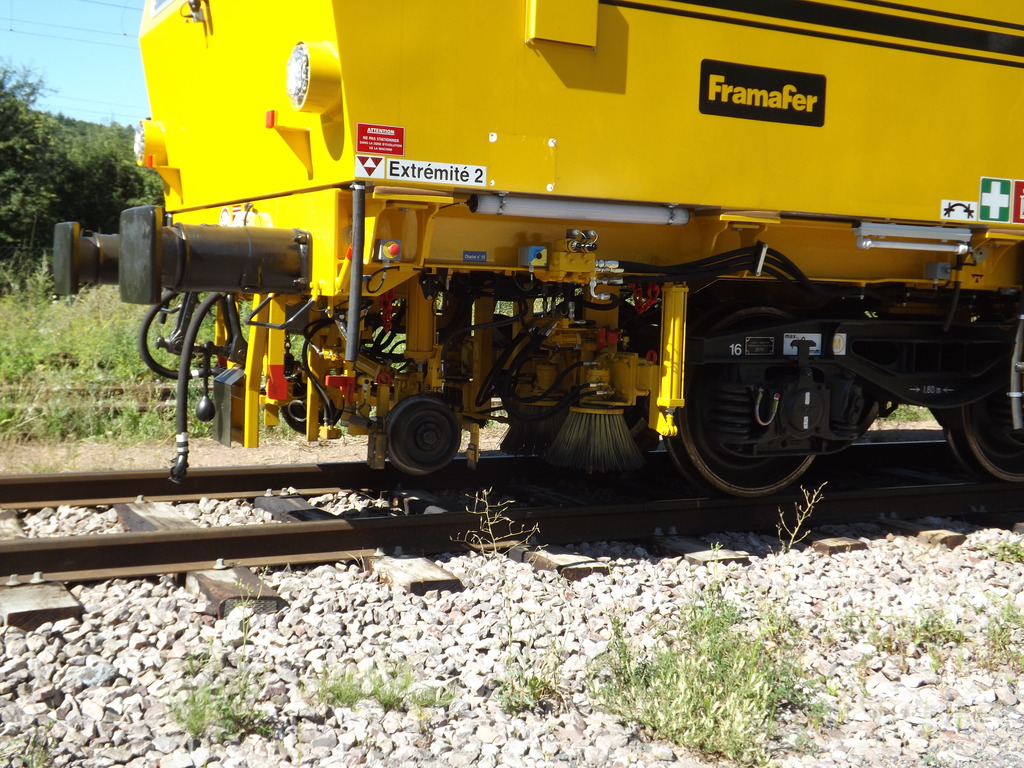

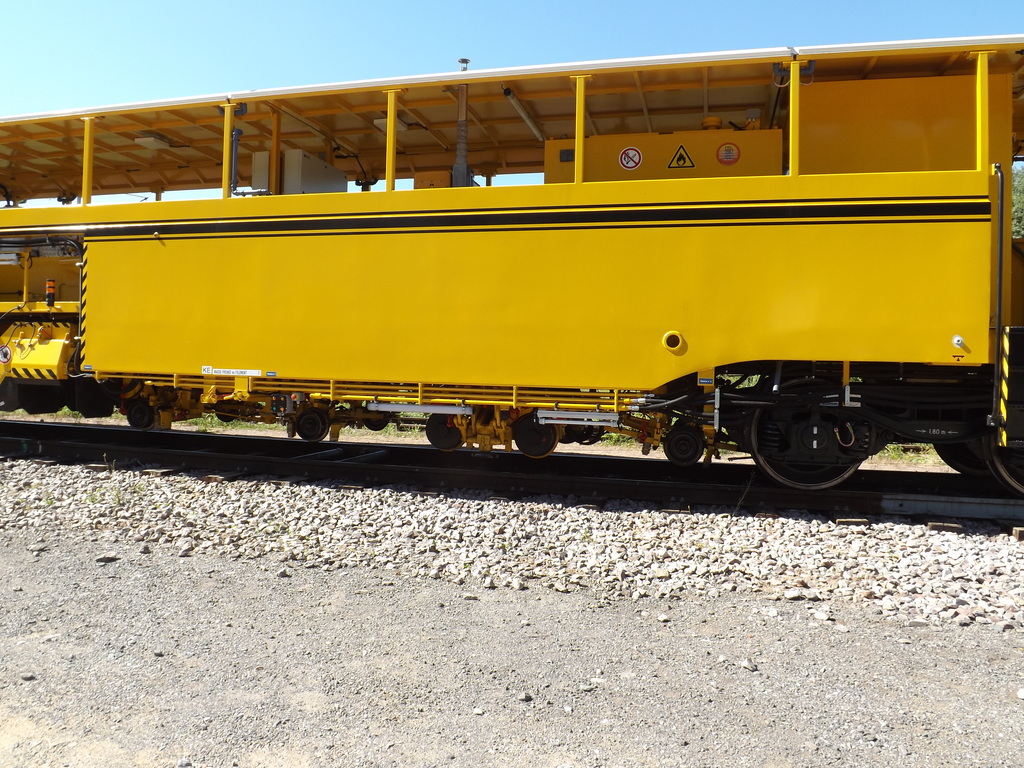

les Bruno prise chez Framafer en aout 2016
Moi vouloir atteindre le point G

toujours voir pour mieux comprendre,
ma chaine de Youtube : http://www.youtube.com/user/ttxdudu90
Guillaume
Avatar de l’utilisateur
ttxdudu90
Posteur Irrécupérable
Posteur Irrécupérable

Messages: 8497
Inscription: 06 Sep 2009 15:35
Localisation: Foussemagne ( 90 )

Re: 108 475 S Dynamic - SNCF RESEAU

Messagepar ttxdudu90 » 28 Mai 2017 08:36

Moi vouloir atteindre le point G

toujours voir pour mieux comprendre,
ma chaine de Youtube : http://www.youtube.com/user/ttxdudu90
Guillaume
Avatar de l’utilisateur
ttxdudu90
Posteur Irrécupérable
Posteur Irrécupérable

Messages: 8497
Inscription: 06 Sep 2009 15:35
Localisation: Foussemagne ( 90 )

Re: 108 475 S Dynamic - SNCF RESEAU

Messagepar ttxdudu90 » 28 Mai 2017 08:41

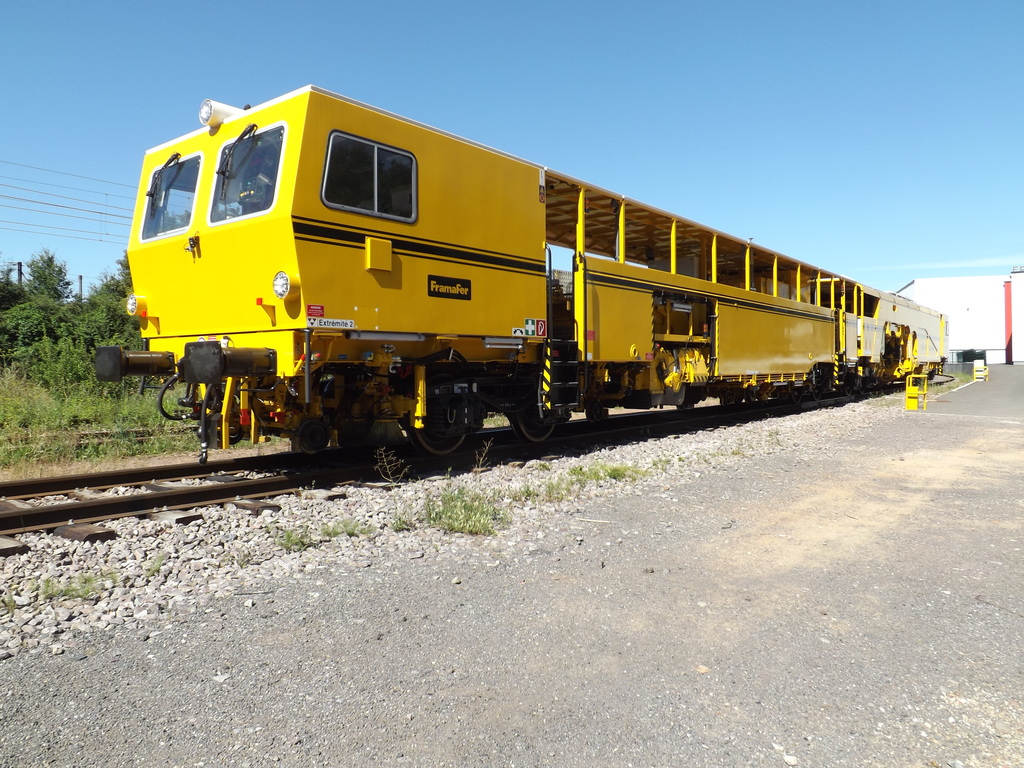

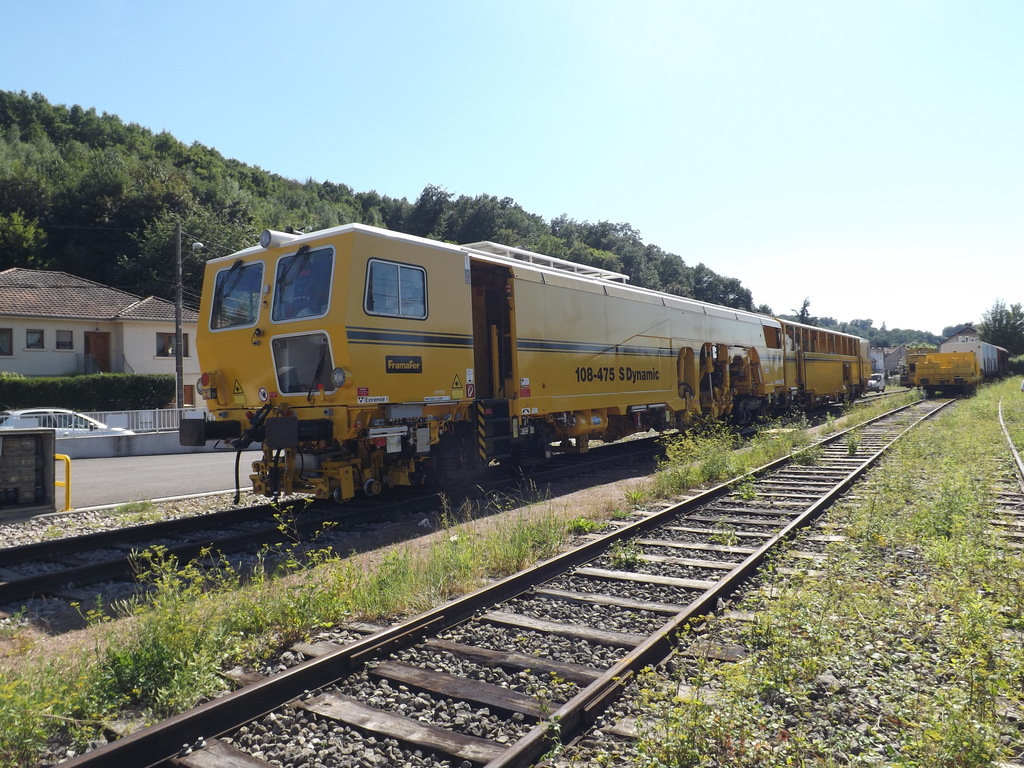

et voilà pour les premières photos

la chasse est ouverte au numéro
Moi vouloir atteindre le point G

toujours voir pour mieux comprendre,
ma chaine de Youtube : http://www.youtube.com/user/ttxdudu90
Guillaume
Avatar de l’utilisateur
ttxdudu90
Posteur Irrécupérable
Posteur Irrécupérable

Messages: 8497
Inscription: 06 Sep 2009 15:35
Localisation: Foussemagne ( 90 )

Re: 108 475 S Dynamic - 99 87 9 124 330-1 - SNCF-LL

Messagepar Bruno37 » 13 Juin 2017 10:10

:coucou:

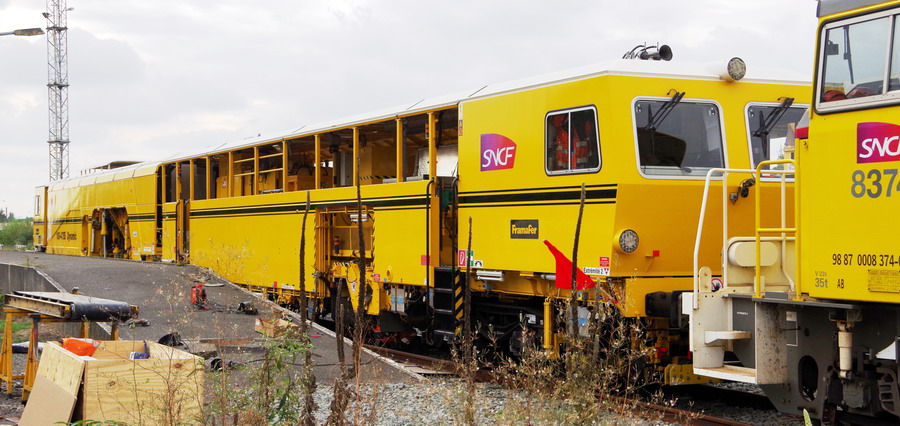

On trouve des photos de la première Bourreuse Niveleuse Dresseuse, pour voie courante et appareils de voies
sur le Blog de notre ami "La Passion du Train Hazebrouck 59" https://lapassiondutrain.blogspot.fr/20 ... mixte.html
sur une marche Hazebrouck Lens dépôt le 12 juin 2017 et on peut voir pour la première fois son Agrément de travail
avec son n° 99 87 9 124 330-1 et la date 13-10-2016 / 13-10-2019 le reste n'est pas lisible :spamafote:
J'espère que notre Hervé fera bientôt des photos :siffle:
"crains qu'un jour un train ne t'émeuve plus" Apollinaire
Avatar de l’utilisateur
Bruno37
Modérateur
Modérateur

Messages: 23004
Inscription: 08 Fév 2014 17:35
Localisation: Indre et Loire 37

Re: 108 475 S Dynamic - 99 87 9 124 330-1 - SNCF-LL

Messagepar Bruno37 » 25 Sep 2019 16:04

:coucou:
La voici avec la plaque contruceur Plasser & Theurer n°6504 de 2016
Photos de Gtr Lefèvre à Arras le 16-09-2019
99 87 9 124 330-1 Type 108-475 S Dynamic  (2019-09-16 Arras) (1).jpg
99 87 9 124 330-1 Type 108-475 S Dynamic à Arras le 16-09-2019
99 87 9 124 330-1 Type 108-475 S Dynamic  (2019-09-16 Arras) (3).jpg
99 87 9 124 330-1 Type 108-475 S Dynamic à Arras le 16-09-2019
99 87 9 124 330-1 Type 108-475 S Dynamic  (2019-09-16 Arras) (4).jpg
99 87 9 124 330-1 Type 108-475 S Dynamic à Arras le 16-09-2019
99 87 9 124 330-1 Type 108-475 S Dynamic  (2019-09-16 Arras) (5).jpg
99 87 9 124 330-1 Type 108-475 S Dynamic à Arras le 16-09-2019
"crains qu'un jour un train ne t'émeuve plus" Apollinaire
Avatar de l’utilisateur
Bruno37
Modérateur
Modérateur

Messages: 23004
Inscription: 08 Fév 2014 17:35
Localisation: Indre et Loire 37

Re: 108 475 S Dynamic - 99 87 9 124 330-1 - SNCF-LL

Messagepar Bruno37 » 25 Sep 2019 16:05

99 87 9 124 330-1 Type 108-475 S Dynamic  (2019-09-16 Arras) (6).jpg
99 87 9 124 330-1 Type 108-475 S Dynamic à Arras le 16-09-2019
"crains qu'un jour un train ne t'émeuve plus" Apollinaire
Avatar de l’utilisateur
Bruno37
Modérateur
Modérateur

Messages: 23004
Inscription: 08 Fév 2014 17:35
Localisation: Indre et Loire 37

Re: 108 475 S Dynamic - 99 87 9 124 330-1 - SNCF-LL

Messagepar Bruno37 » 25 Sep 2019 16:10

Voici la liste des 109-475 S Dynamic
- Infralog Nord région de Lille .............99 87 9 124 330-1 Plasser & Teurer n°6504 - 2016
- Infralog Rhone-Alpes région de Lyon ...99 87 9 124 331-9 Plasser & Teurer n°6575 - 201x
- Infralog Centre région de Tours .........99 87 9 124 332-7 Plasser & Teurer n°6576 - 2017
- Infralog Bourgogne région de Dijon .....99 87 9 124 333-5 Plasser & Teurer n°6577 - 2017
- Infralog Grand Est région Metz-Nancy ..99 87 9 124 334-3 Plasser & Teurer n°6578 - 2018
"crains qu'un jour un train ne t'émeuve plus" Apollinaire
Avatar de l’utilisateur
Bruno37
Modérateur
Modérateur

Messages: 23004
Inscription: 08 Fév 2014 17:35
Localisation: Indre et Loire 37

Re: 108 475 S Dynamic - 99 87 9 124 330-1 - SNCF-LL

Messagepar yoyo ttx 59 » 21 Mar 2020 18:35

Salut a tous :coucou:

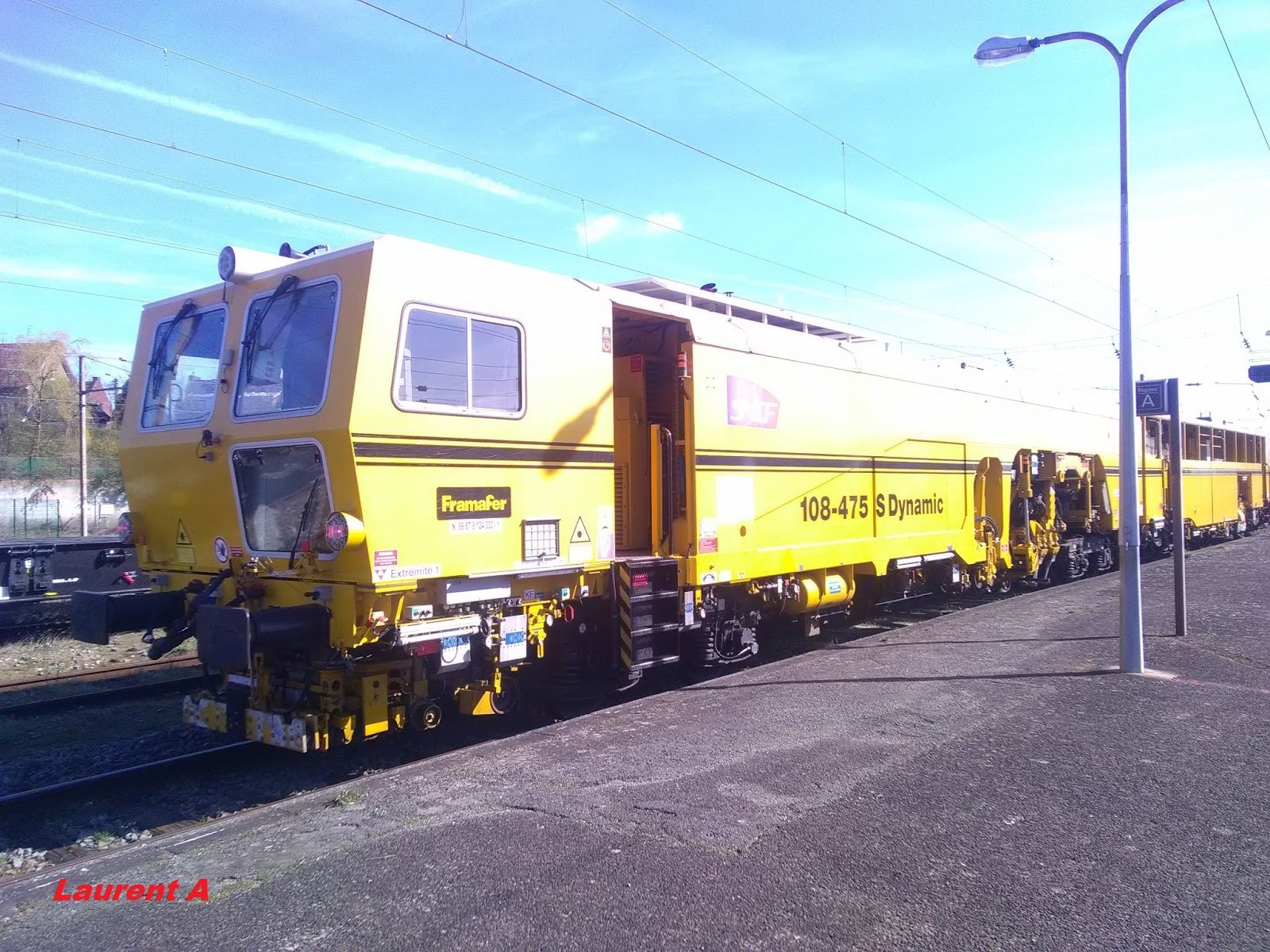

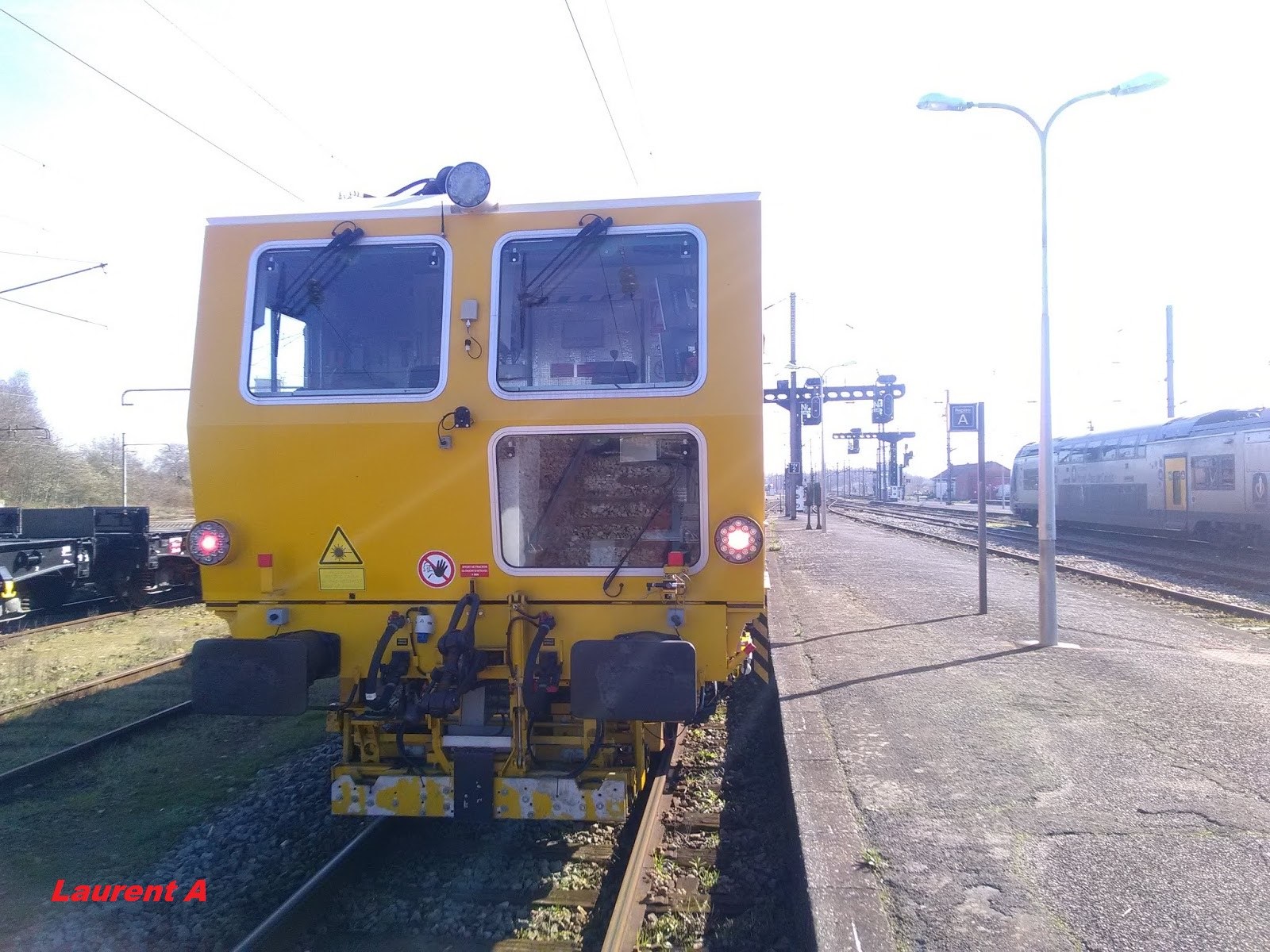

Voici trois photos de mon ami Laurent A ( :coucou: ) le mardi 17 Mars a Hazebrouck :

Et voila ;) .
:drunk:
Hervé le chti fou de ttx.
Avatar de l’utilisateur
yoyo ttx 59
Posteur Irrécupérable
Posteur Irrécupérable

Messages: 6192
Inscription: 30 Nov 2012 17:11
Localisation: SEQUEDIN(NORD)
