WM 200 - 99 87 9 210 501-2 - ETF - "Sondeuse de plateforme"

[CC72005]

Voici un petit engin Matisa de Chez DROUARD
Il y a marqué sondeuse de plate forme

Photo prise à Miramas en juillet 1995

CC72005

[Bruno PERES]

Là, je connais Il s'agit comme tu l'indiques d'une plateforme sondeuse chargée de ... sonder la plateforme de voie par carottage. Cet engin, de type VM 200 C, a été construit par Drouard en 1988. Matisa a ensuite racheté le brevet. Elle a été modifiée en août 1995 avec l'ajout d'un plat K50 sur lequel se trouve un groupe électrogène ainsi qu'une ancienne cabine de bourreuse 08 32 C comportant un des deux postes de conduite, l'autre se trouvant sur la plateforme sondeuse.
Cette dernière comporte trois carottiers (therme officiel employé par la SNCF) invisibles de l'extérieur lorsque l'engin ne travaille pas :
- un central et fixe
- deux latéraux qui ont la possibilité de s'écarter de l'engin pour sonder au delà des rails. La partie achurée sur la photo glisse latéralement sur un rail, et le carottier suit le mouvement.
Pour finir, voici les agréments successifs :
- AS2 PN 176
- AS2 ATA 0512
- 99 87 9 210 501-2
- agrément de travail IPM 02023

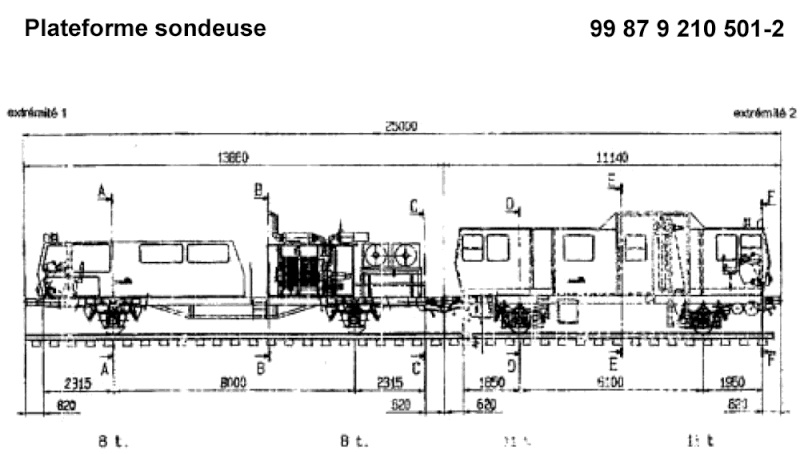

Voici un mauvais diagramme de l'engin, mais il a le mérite d'exister.


[Pascal]

10/10 pour l'exposé !!

[Bruno PERES]

Merci

[alainpyro]

quelqu'un a t'il d'autres photos ?

[CC72005]

Désolé je n'ai rien d'autre pour toi!!

CC72005

[Jean-Claude Perreaud]

Photo prise côté opposé:


[alainpyro]

a biarritz, si je ne m'abuse

[Jean-Claude Perreaud]

Bien vu Alain!
J'ai mis plus d'une heure à rendre cette photo présentable. La sondeuse étant arrivée à Biarritz décorée par des pseudo-artistes !
JCP.

[alainpyro]

as tu d'autres photos?

[Bruno PERES]

Bonjour à tous,

Avec l'autorisation de Rémy Sarrade, auteur des photos ci-dessous :







A noter que cet élément a été construit sur la base d'un plat Ks sur lequel a été monté un groupe et une cabine de conduite récupérée sans doute sur une vieille bourreuse 08 32 C.





[Bruno PERES]

Après l'extérieur, l'intérieur :










[JP VERGEZ-LARROUY]


Un autre engin peu connu : la draisine sondeuse de plate-formes Matisa type WM 200. Ici à Massy-Palaiseau (91) le 13 janvier 1991

[JP VERGEZ-LARROUY]


Autre vue à Laluque, le 30 janvier 2000. On peut noter des différences quand aux phares, à la décoration, etc... La photo est de Thierry Leleu

[alainpyro]

ainsi donc, a l'époque "Drouard" elle possédait déjà son wagon plat K50
