Bonjour!
Pour commencer la fabrication, trouver 4 roues identiques. Celle que j'ai utilisé son d'une remorque benne d'un camion Roco. J'ai récupéré les roues et les axes métallique. Leurs côtes, 11.0mm de diamêtre par 3.0mm d'épaisseur.

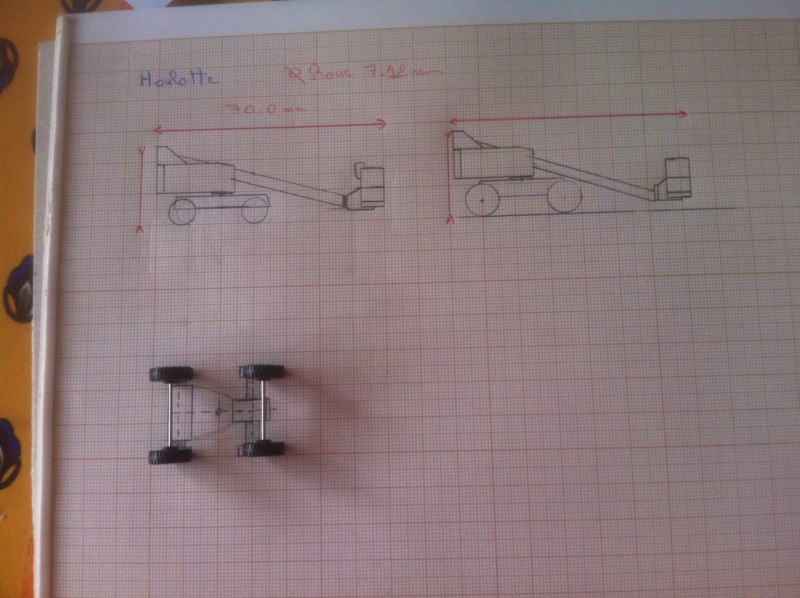

- IMG_0674.JPG (84.88 Kio) Vu 4652 fois
Ensuite, fabrication du chassis: (plasticard) PS9020, ps137, ps227 ps261 ps223
Avant de les fermer complétement, rajouter un peu de poids sur les deux éléments extrême ( sable mastic ou autres), car avec la nacelle j'ai trouvé l'équilibre mais, en rajoutant un personnage le poids et sur la nacelle et non plus sur les roue.

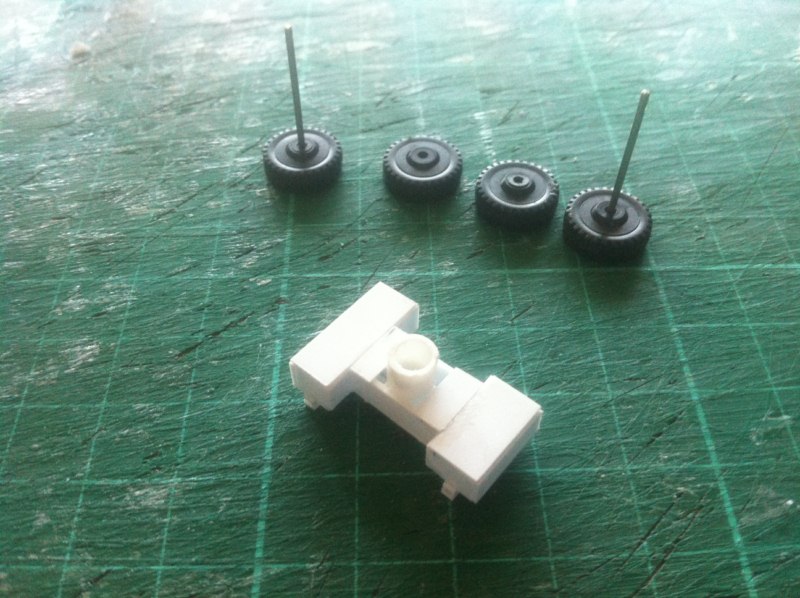

- IMG_0679.JPG (104.27 Kio) Vu 4652 fois
Il est fait en 3 parties. Des caissons
le 1er: 16.0mm x 6.0mm x 0.5mm, 2 pièces faites en 9020
16.0mm x 4.0mm x 0.75mm, 2 pièces en 137
5.0mm x 4.0mm x 0.75mm, 2 pièces en 137
Le caisson central: 13.0mm x 8.0mm x 0.5mm 1 pièce en 9020
13.0mm x 4.0mm x 0.75mm 2 pièces en 137
Il accueille l'axe de rotation faite en tube creux PS 227: 5.5mm de diamètre et long de 8.0 a 9.0mm. Placé son centre à 6.0mm par rapport au 1er caisson puis découpé 2 pièces en 9020 qui viendront ce mettre de chaque côté du tube sans être accolées. Car il y aura l'élément supérieur qui viendra par la suite dessus.
Le 3éme : 12.0mm x 6.0mm x 0.5mm, 2 pièces faites en 9020
12.0mm x 4.0mm x 0.75mm, 2 pièces en 137
5.0mm x 4.0mm x 0.75mm, 2 pièces en 137
Quand vous collerez l'ensemble de ces 3 éléments sa fait un H tronqué.

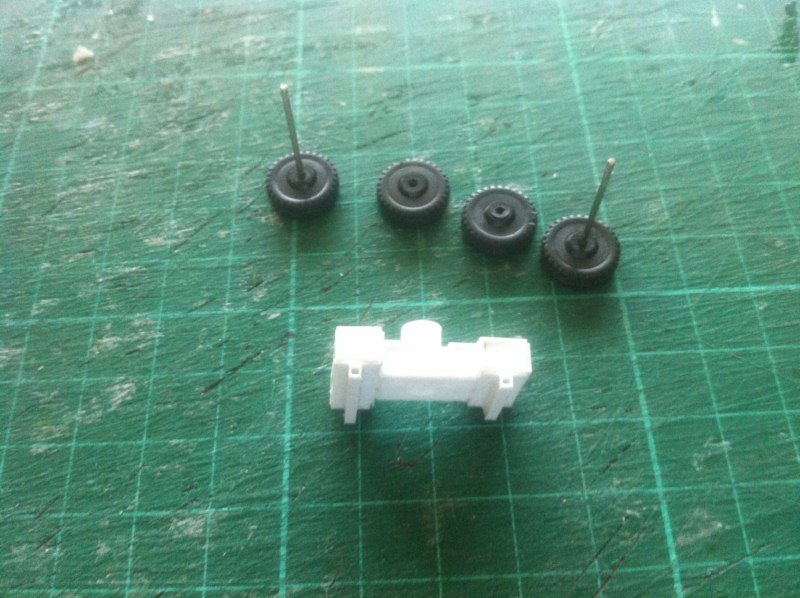

- IMG_0680.JPG (99.68 Kio) Vu 4652 fois
Ensuite on passe en dessous du châssis. Pour maintenir les roues, j'ai collé des profilés en U, PS261 1.5mm
Le 1er 16.0mm le second, 12.0mm, j'ai fait à chaque fois deux pièces, qui son collé ensemble et placé au centre de chacune de ces caissons et pour rigidifier l'ensemble, j'ai rajouté un profilé en u PS261 de 17.0mm qui relie en H

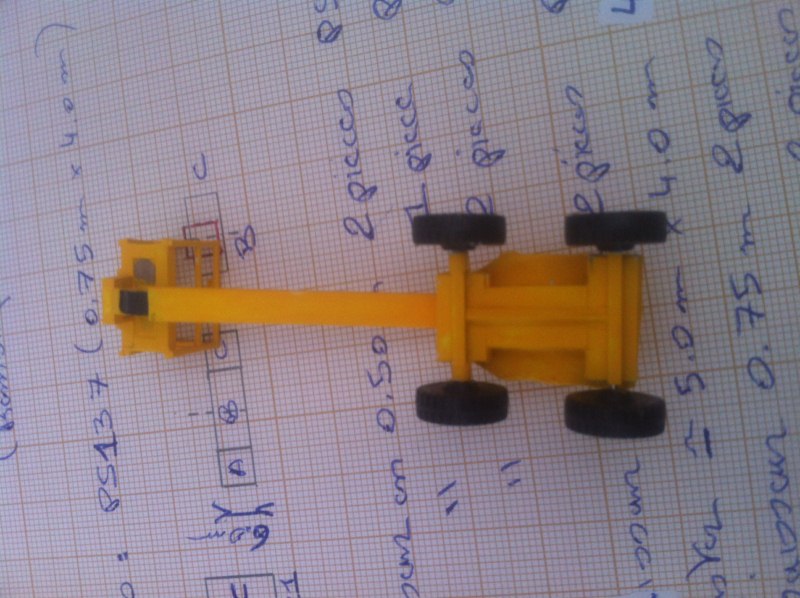

- IMG_0765.JPG (99.42 Kio) Vu 4646 fois
Avant de fixer Axes et roues, j'ai coupé des tubes en PS223 2.4mm de diamétre. à monter comme sur la photo. Roues montés, j'ai 26.0mm en largeur total roue avant et arriére.
A suivre... Bonne journée!
